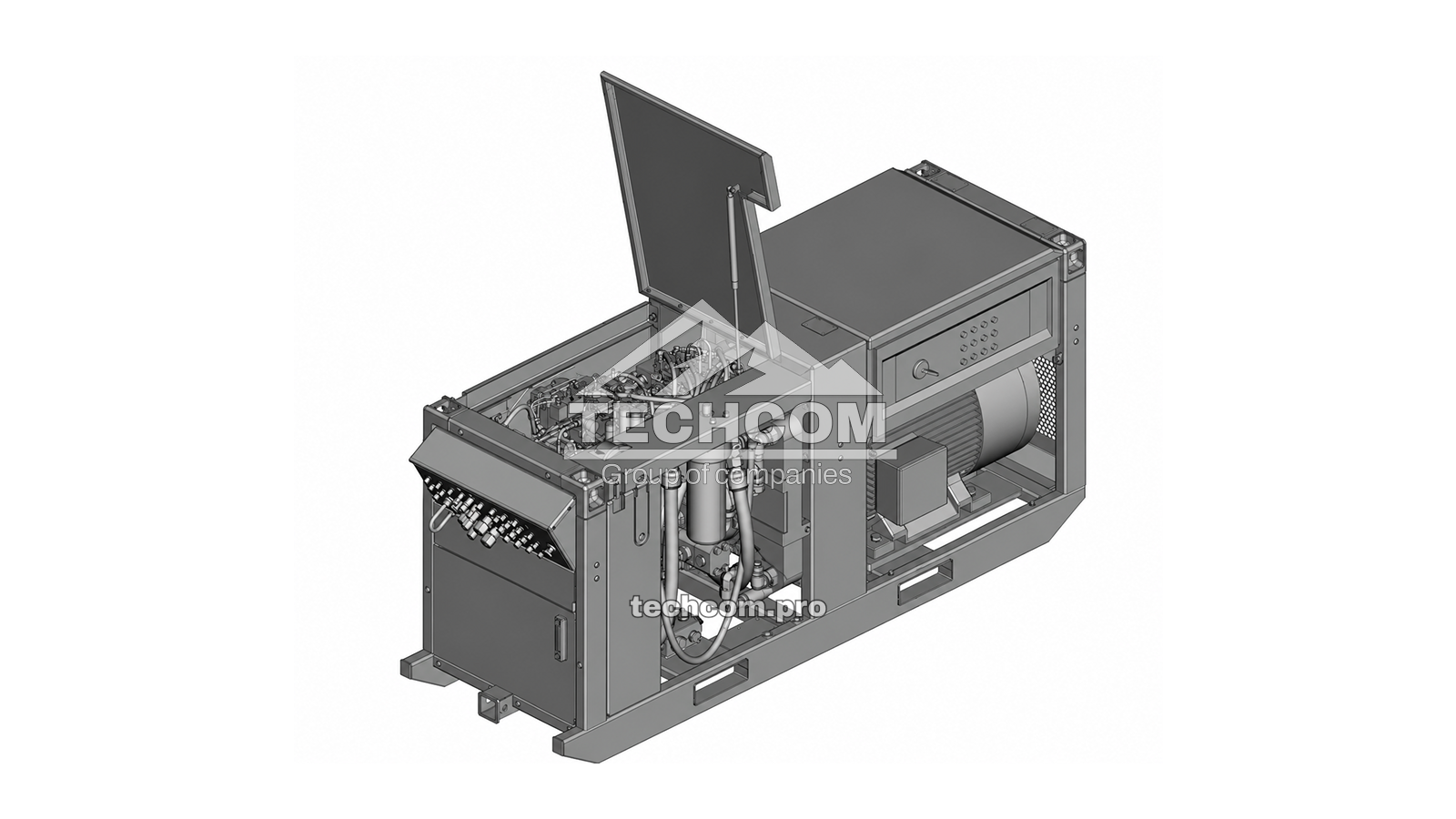

5306260 Stub Shaft Assembly for Boart Longyear LM110
The 5306260 Stub Shaft Assembly is used in the Boart Longyear LM110 drilling system. The assembly forms part of the power pack used in the LM PQ (LMPQ) configuration and includes hydraulic, structural, piping, filtration and mounting components.

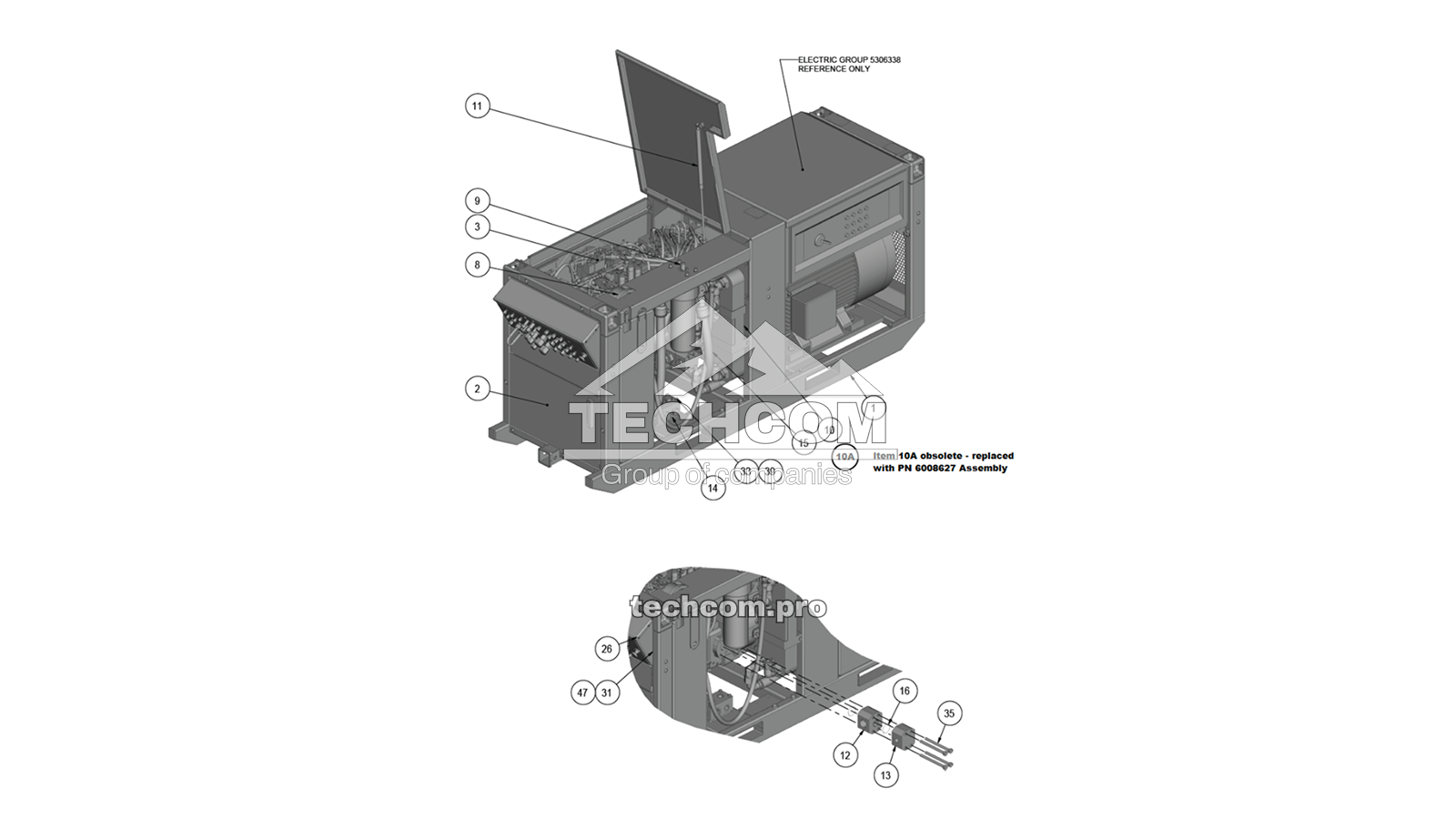

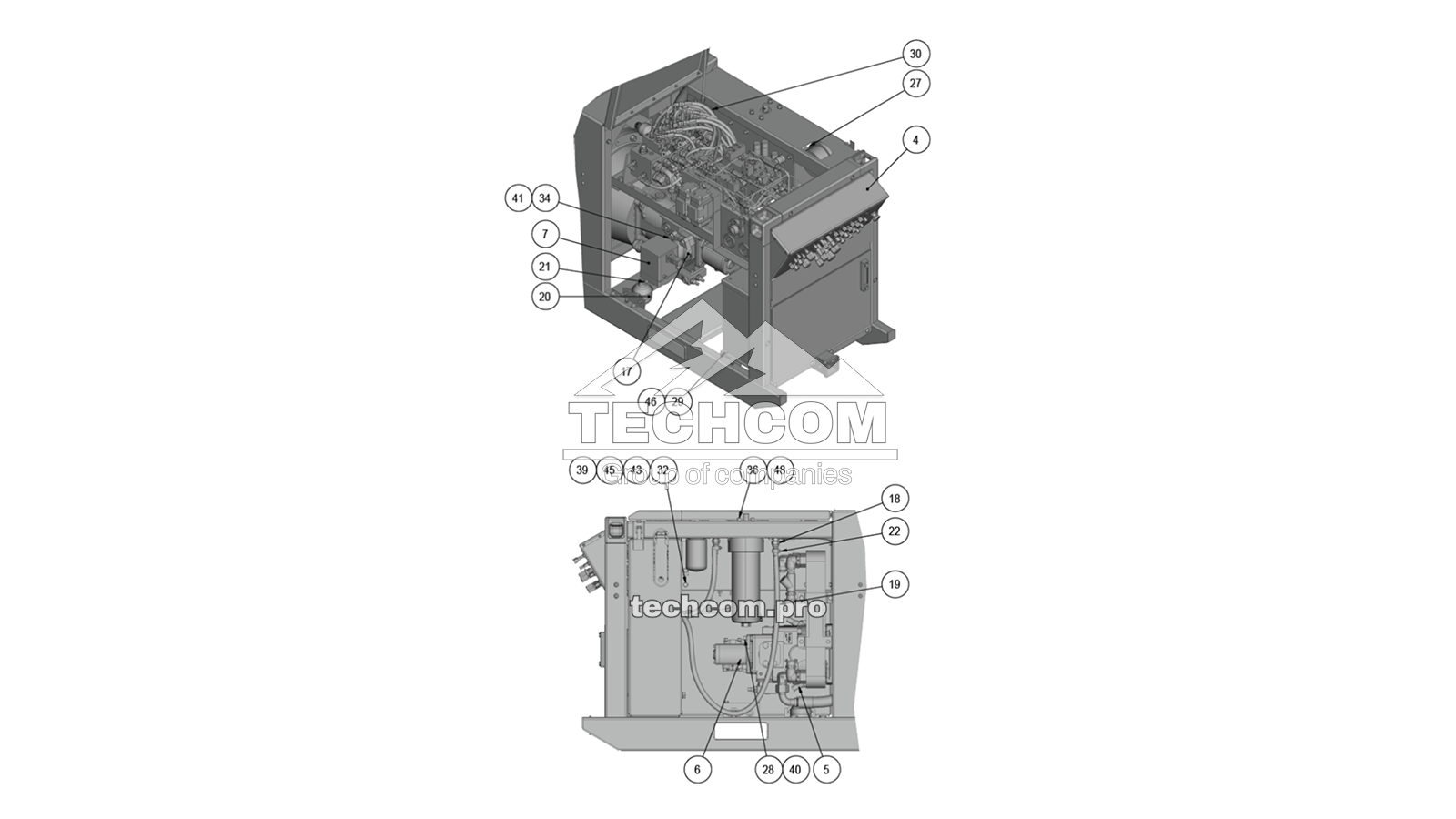

5306260 Stub Shaft Assembly Components
| Part No. | Description |
| 5306258 | Frame & Panel Group, LM110 |
| 84767 | Oil Tank Assembly, Aluminium |
| 5306257 | Hydraulic Module, LM110 |
| 83957 | Panel B/HD Cover |
| 5306275 | Hydraulic Axial Piston Pump, 190 cc |
| 5308113 | Seal Kit, A11VO Pump 190 cc Series 11 |
| 5308112 | Controller, DRS A11VO Pump 190 cc Series 11 |
| 3000325 | Hydraulic Gear Pump, 63 cc/rev |
| 5306285 | Plenum Assembly, LM110 |
| 84005 | Hand Pump and Filter Assembly |
| 3004874 | Oil Return Filter LF |
| 602518 | Hydraulic Pressure Filter Element, 10 Micron |
| 85480 | Oil Filter Clogging Indicator |
| 6008627 | Heat Exchanger, LM110 Assembly |
| 600516 | Heat Exchanger – Obsolete, replaced by Part No. 6008444 |
| 6008302 | Gas Spring, 350 N, 300 Stroke |
| 5306279 | Spacer, Side Port 1-1/2" SAE Code 62, 2 x 1-1/2" BSPP |
| 5306280 | Elbow, Side Port 1-1/2" SAE Code 62, 2 x 1-1/4" BSPP |
| 5306293 | Return Manifold |
| 5306289 | Piping Group, LM110 |
| 19678 | O-Ring, SAE 225 Split Flange -24, Buna-N 90 |
| 410-03516 | Split Flange Clamp, 3-1/2 Inch SAE Code 61 (Pair) |
| 56059 | Hydraulic Straight Fitting, 12 FJS, 3/4 ID Hose |
| 56054 | Clear Hose, 20 ID x 630 mm |
| 83373 | Accumulator Mounting Bracket |
| 82931 | Hydraulic Accumulator, 0.32 L, 30 Bar Precharged |
| 600191 | Worm Gear Hose Clamp, 26–38 Dia., Stainless Steel |
| 83953 | Self-Tapping Hex Head Screw, #10 UNC x 5/8 |
| 44650 | Hex Head Cap Screw, 1/4-20 UNC x 1-1/4, Grade 8, ZP |
| 93346 | Socket Head Cap Screw, M12-1.75 x 30, Grade 12.9 |
| 5300600 | Hex Head Cap Screw, M8-1.25 x 20, Grade 8.8, ZP |
| 5300601 | Hex Head Cap Screw, M8-1.25 x 25, Grade 8.8, ZP |
| 5300619 | Hex Head Cap Screw, M10-1.5 x 20, Grade 8.8, ZP |
| 5300620 | Hex Head Cap Screw, M10-1.5 x 25, Grade 8.8, ZP |
| 5300632 | Hex Head Cap Screw, M10-1.5 x 90, Grade 8.8, ZP |
| 5300665 | Hex Head Cap Screw, M16-2.0 x 50, Grade 8.8, ZP |
| 5300681 | Hex Head Cap Screw, M16-2.0 x 170, Grade 8.8, ZP |
| 5300843 | Socket Head Cap Screw, M12-1.75 x 20, Grade 12.9, ZP |
| 55350015 | Schnorr Lock Washer, M8, ZP |
| 55350016 | Schnorr Lock Washer, M10, ZP |
| 55350017 | Schnorr Lock Washer, M12, ZP |
| 55350019 | Schnorr Lock Washer, M16, ZP |
| 5301155 | Flat Washer, M8, ZP |
| 5301156 | Flat Washer, M10, ZP |
| 5300929 | Hex Nut, M8-1.25, Grade 8.8, ZP |
| 5300930 | Plain Hex Nut, M10-1.5, Grade 8.8, ZP |
| K12551 | Nord-Lock Lock Washer, M8, Glued |
| K12552 | Nord-Lock Lock Washer, M10, ZF, Glued |
| K12553 | Nord-Lock Lock Washer, M12, ZF, Glued |
For Part No. 3004874 Oil Return Filter LF, the catalog specifies Part No. 602518 as the replacement filter element and Part No. 85480 as the oil filter clogging indicator.
View all spare parts for Boart Longyear LM110 or contact TechCom with the required part number to check availability.
