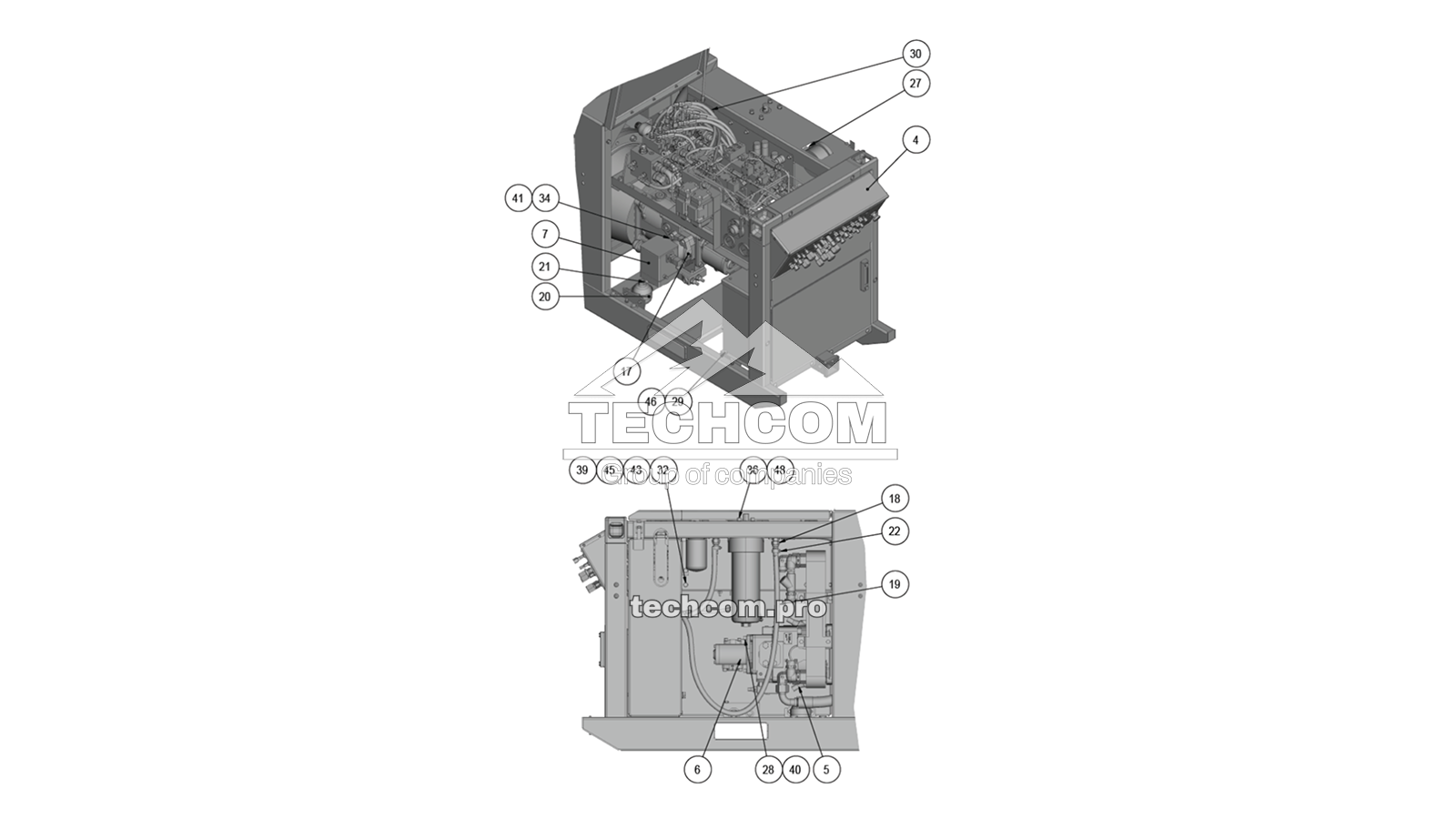

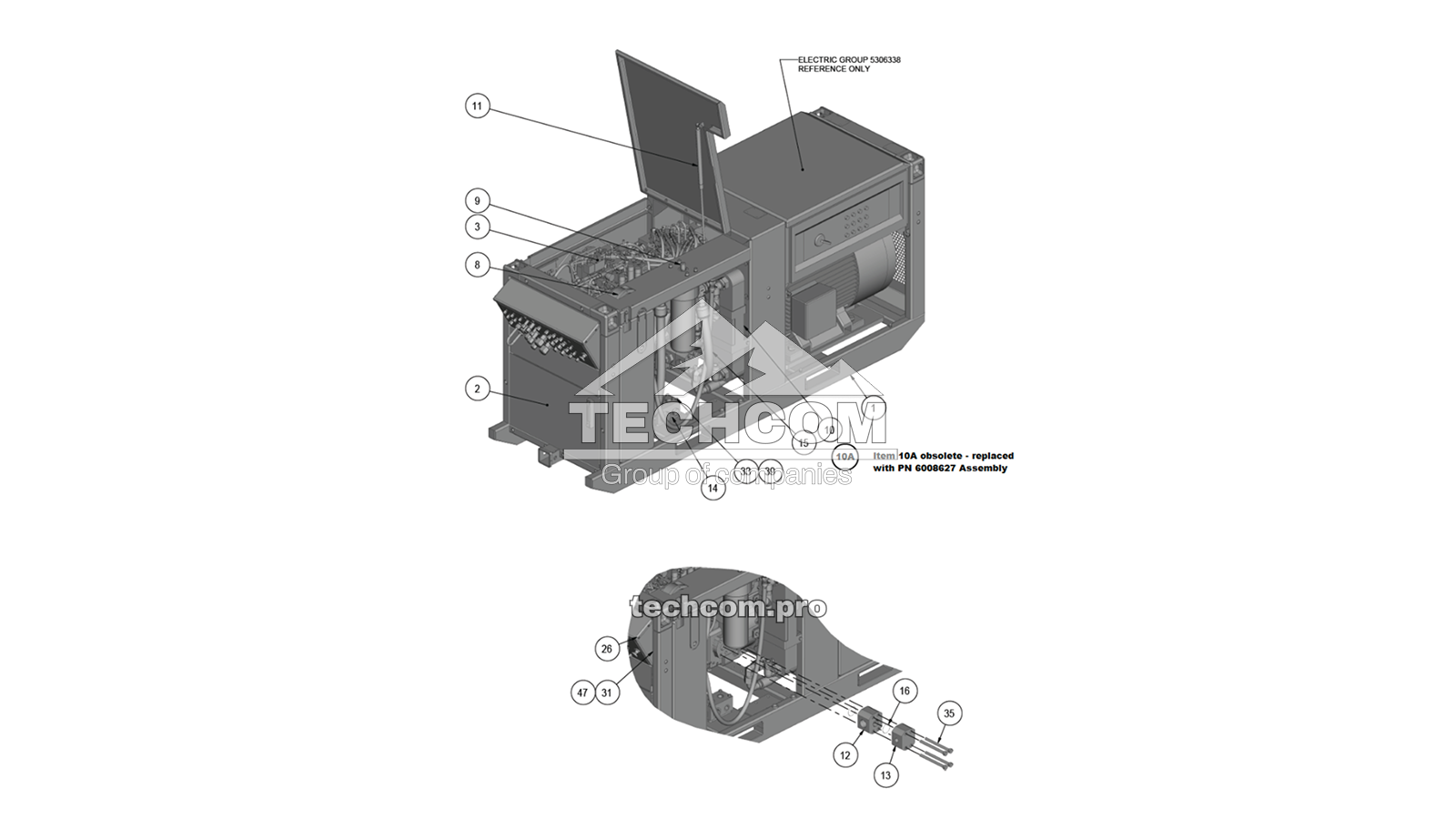

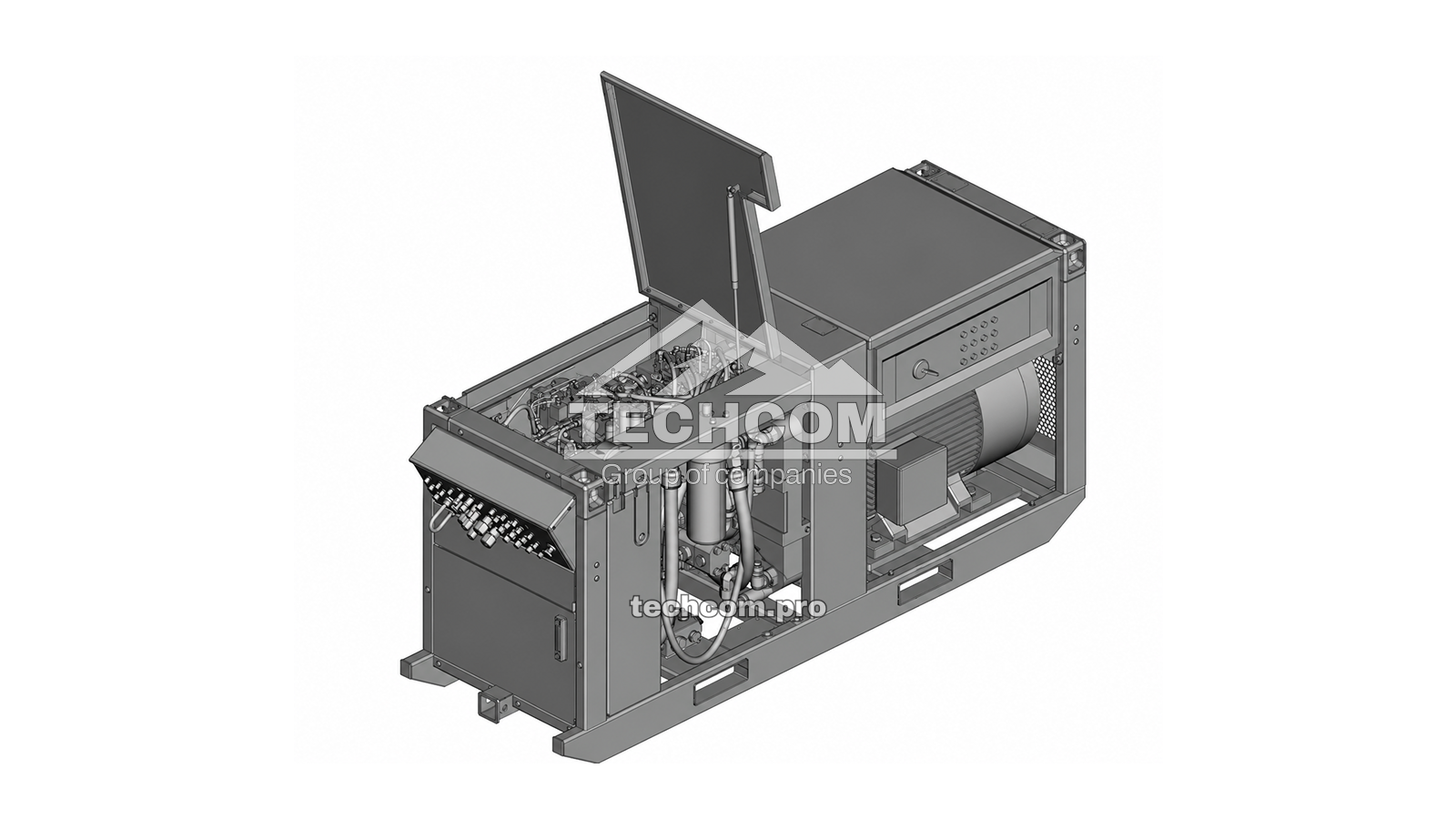

5306260 Conjunto Stub Shaft para Boart Longyear LM110
El conjunto 5306260 Stub Shaft se utiliza en el sistema de perforación Boart Longyear LM110. El conjunto forma parte de la unidad de potencia utilizada en la configuración LM PQ (LMPQ) e incluye componentes hidráulicos, estructurales, de tuberías, filtración y montaje.
Componentes del conjunto 5306260 Stub Shaft
| N.º de pieza | Descripción |
| 5306258 | Conjunto de bastidor y panel, LM110 |
| 84767 | Conjunto de depósito de aceite, aluminio |
| 5306257 | Módulo hidráulico, LM110 |
| 83957 | Cubierta de panel B/HD |
| 5306275 | Bomba hidráulica axial de pistones, 190 cc |
| 5308113 | Kit de juntas para bomba A11VO 190 cc Series 11 |
| 5308112 | Controlador DRS para bomba A11VO 190 cc Series 11 |
| 3000325 | Bomba hidráulica de engranajes, 63 cc/rev |
| 5306285 | Conjunto Plenum, LM110 |
| 84005 | Conjunto de bomba manual y filtro |
| 3004874 | Filtro de retorno de aceite LF |
| 602518 | Elemento de filtro hidráulico, 10 micras |
| 85480 | Indicador de obstrucción del filtro de aceite |
| 6008627 | Conjunto intercambiador de calor, LM110 |
| 600516 | Intercambiador de calor – obsoleto, sustituido por N.º 6008444 |
| 6008302 | Resorte de gas, 350 N, carrera 300 |
| 5306279 | Espaciador, puerto lateral 1-1/2" SAE Code 62, 2 x 1-1/2" BSPP |
| 5306280 | Codo, puerto lateral 1-1/2" SAE Code 62, 2 x 1-1/4" BSPP |
| 5306293 | Colector de retorno |
| 5306289 | Grupo de tuberías, LM110 |
| 19678 | Junta tórica, SAE 225 Split Flange -24, Buna-N 90 |
| 410-03516 | Abrazadera Split Flange, 3-1/2" SAE Code 61 (par) |
| 56059 | Racor hidráulico recto, 12 FJS, manguera 3/4 ID |
| 56054 | Manguera transparente, 20 ID x 630 mm |
| 83373 | Soporte de montaje del acumulador |
| 82931 | Acumulador hidráulico, 0,32 L, precargado a 30 bar |
| 600191 | Abrazadera de manguera tipo sinfín, 26–38 mm, acero inoxidable |
| 83953 | Tornillo autorroscante de cabeza hexagonal, #10 UNC x 5/8 |
| 44650 | Tornillo de cabeza hexagonal, 1/4-20 UNC x 1-1/4, Grade 8, ZP |
| 93346 | Tornillo Allen, M12-1.75 x 30, Grade 12.9 |
| 5300600 | Tornillo de cabeza hexagonal, M8-1.25 x 20, Grade 8.8, ZP |
| 5300601 | Tornillo de cabeza hexagonal, M8-1.25 x 25, Grade 8.8, ZP |
| 5300619 | Tornillo de cabeza hexagonal, M10-1.5 x 20, Grade 8.8, ZP |
| 5300620 | Tornillo de cabeza hexagonal, M10-1.5 x 25, Grade 8.8, ZP |
| 5300632 | Tornillo de cabeza hexagonal, M10-1.5 x 90, Grade 8.8, ZP |
| 5300665 | Tornillo de cabeza hexagonal, M16-2.0 x 50, Grade 8.8, ZP |
| 5300681 | Tornillo de cabeza hexagonal, M16-2.0 x 170, Grade 8.8, ZP |
| 5300843 | Tornillo Allen, M12-1.75 x 20, Grade 12.9, ZP |
| 55350015 | Arandela de seguridad Schnorr, M8, ZP |
| 55350016 | Arandela de seguridad Schnorr, M10, ZP |
| 55350017 | Arandela de seguridad Schnorr, M12, ZP |
| 55350019 | Arandela de seguridad Schnorr, M16, ZP |
| 5301155 | Arandela plana, M8, ZP |
| 5301156 | Arandela plana, M10, ZP |
| 5300929 | Tuerca hexagonal, M8-1.25, Grade 8.8, ZP |
| 5300930 | Tuerca hexagonal, M10-1.5, Grade 8.8, ZP |
| K12551 | Arandela de seguridad Nord-Lock, M8, pegada |
| K12552 | Arandela de seguridad Nord-Lock, M10 ZF, pegada |
| K12553 | Arandela de seguridad Nord-Lock, M12 ZF, pegada |
Para el filtro de retorno de aceite 3004874, el catálogo especifica el N.º 602518 como elemento filtrante de sustitución y el N.º 85480 como indicador de obstrucción del filtro de aceite.
Consulte todos los repuestos para Boart Longyear LM110 o contacte con TechCom indicando el número de pieza necesario para comprobar su disponibilidad.
