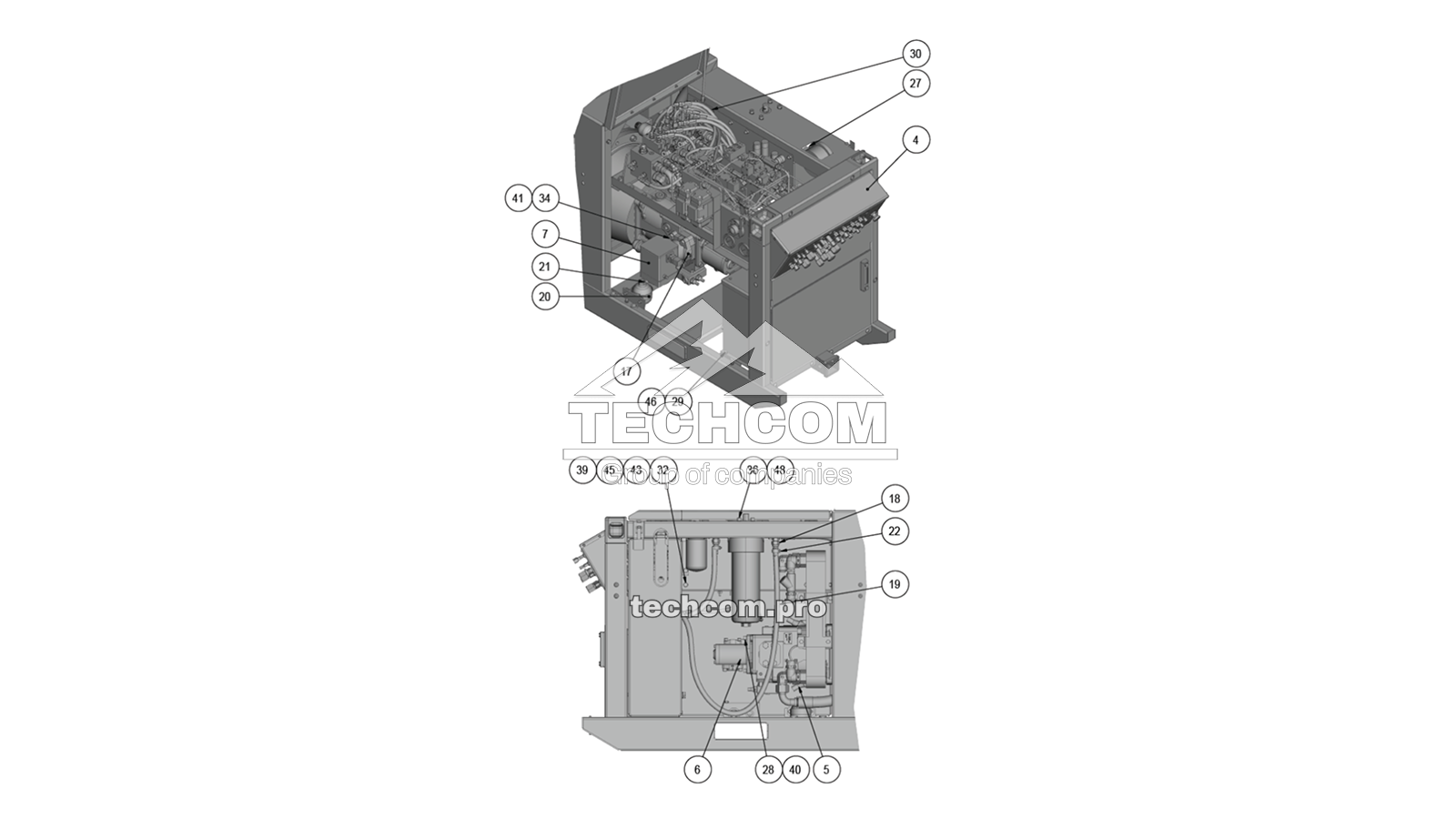

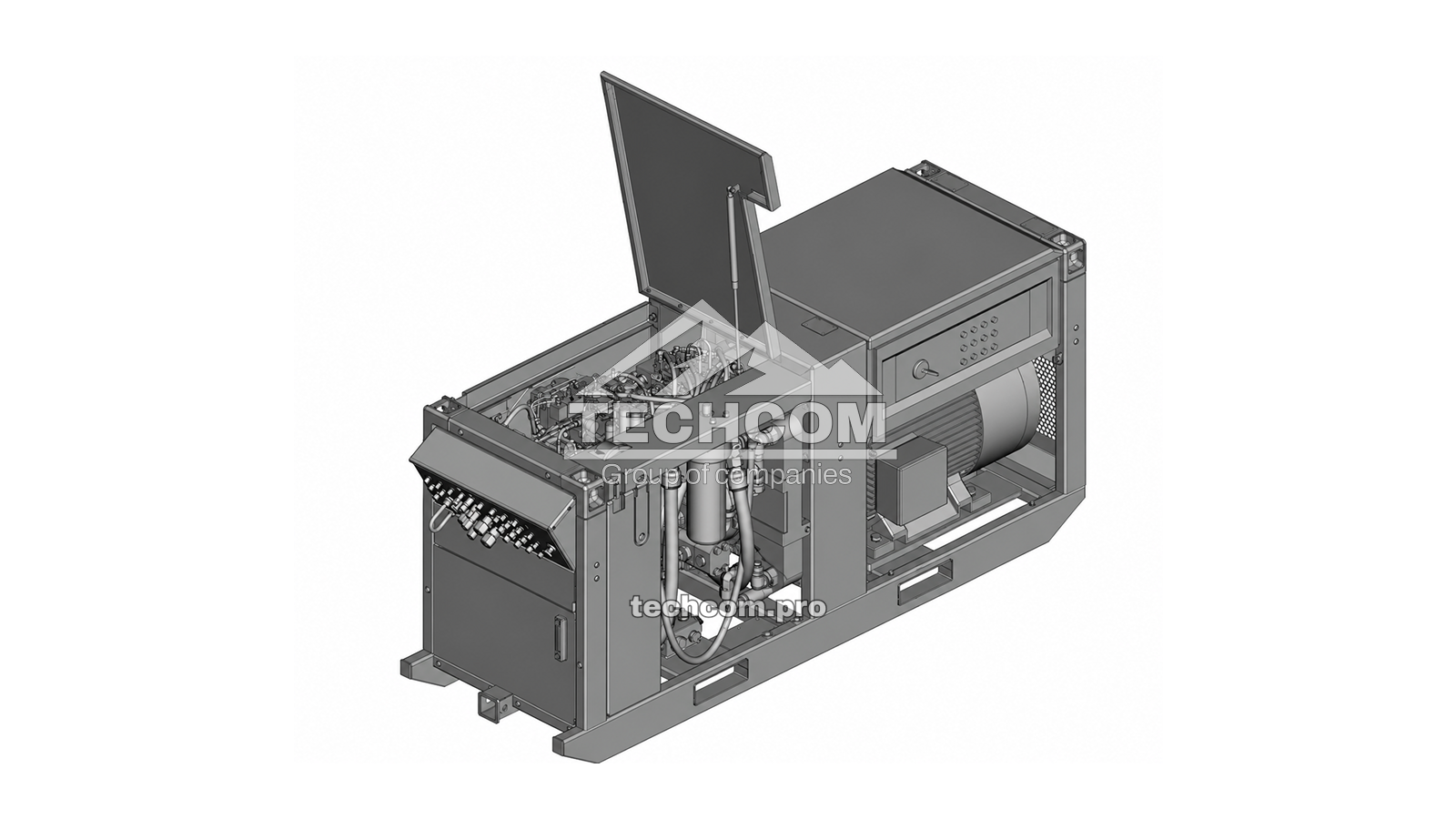

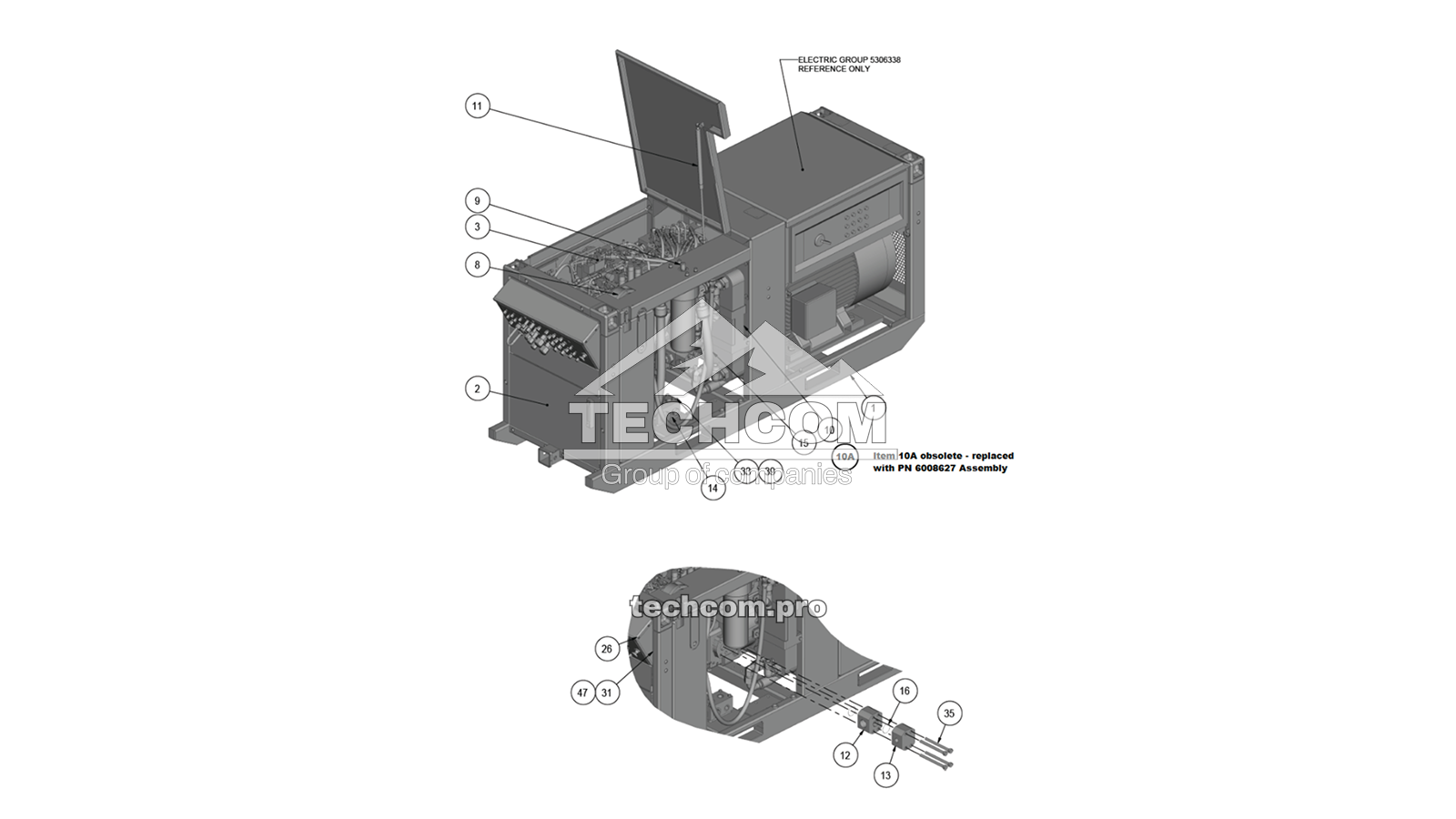

تجميع العمود الوسيط 5306260 لجهاز Boart Longyear LM110
يُستخدم تجميع العمود الوسيط 5306260 في نظام الحفر Boart Longyear LM110. ويُعد هذا التجميع جزءًا من وحدة القدرة المستخدمة في تهيئة LM PQ (LMPQ)، ويشمل مكونات هيدروليكية وهيكلية ومكونات للأنابيب والترشيح والتثبيت.
مكونات تجميع العمود الوسيط 5306260
| رقم القطعة | الوصف |
| 5306258 | مجموعة الهيكل والألواح، LM110 |
| 84767 | تجميع خزان الزيت، ألمنيوم |
| 5306257 | وحدة هيدروليكية، LM110 |
| 83957 | لوحة / غطاء B/HD |
| 5306275 | مضخة هيدروليكية بمكابس محورية، 190 cc |
| 5308113 | طقم أختام لمضخة A11VO 190 cc Series 11 |
| 5308112 | وحدة تحكم DRS لمضخة A11VO 190 cc Series 11 |
| 3000325 | مضخة تروس هيدروليكية، 63 cc/rev |
| 5306285 | تجميع حجرة توزيع الهواء، LM110 |
| 84005 | تجميع المضخة اليدوية والفلتر |
| 3004874 | فلتر رجوع الزيت LF |
| 602518 | عنصر فلتر ضغط هيدروليكي، 10 ميكرون |
| 85480 | مؤشر انسداد فلتر الزيت |
| 6008627 | تجميع المبادل الحراري، LM110 |
| 600516 | مبادل حراري – متوقف، تم استبداله بالقطعة رقم 6008444 |
| 6008302 | نابض غازي، 350 N، شوط 300 mm |
| 5306279 | مباعد، منفذ جانبي 1-1/2" SAE Code 62, 2 x 1-1/2" BSPP |
| 5306280 | كوع، منفذ جانبي 1-1/2" SAE Code 62, 2 x 1-1/4" BSPP |
| 5306293 | مشعب الرجوع |
| 5306289 | مجموعة الأنابيب، LM110 |
| 19678 | حلقة O، شفة مقسمة SAE 225 -24, Buna-N 90 |
| 410-03516 | مشبك شفة مقسمة، 3-1/2" SAE Code 61 (زوج) |
| 56059 | وصلة هيدروليكية مستقيمة، 12 FJS, 3/4 ID Hose |
| 56054 | خرطوم شفاف، 20 ID x 630 mm |
| 83373 | حامل تثبيت المجمع الهيدروليكي |
| 82931 | مجمع هيدروليكي، 0.32 L، شحن مسبق 30 Bar |
| 600191 | مشبك خرطوم بترس دودي، قطر 26–38، فولاذ مقاوم للصدأ |
| 83953 | برغي ذاتي اللولبة برأس سداسي، #10 UNC x 5/8 |
| 44650 | برغي برأس سداسي، 1/4-20 UNC x 1-1/4, Grade 8, ZP |
| 93346 | برغي برأس أسطواني سداسي داخلي، M12-1.75 x 30, Grade 12.9 |
| 5300600 | برغي برأس سداسي، M8-1.25 x 20, Grade 8.8, ZP |
| 5300601 | برغي برأس سداسي، M8-1.25 x 25, Grade 8.8, ZP |
| 5300619 | برغي برأس سداسي، M10-1.5 x 20, Grade 8.8, ZP |
| 5300620 | برغي برأس سداسي، M10-1.5 x 25, Grade 8.8, ZP |
| 5300632 | برغي برأس سداسي، M10-1.5 x 90, Grade 8.8, ZP |
| 5300665 | برغي برأس سداسي، M16-2.0 x 50, Grade 8.8, ZP |
| 5300681 | برغي برأس سداسي، M16-2.0 x 170, Grade 8.8, ZP |
| 5300843 | برغي برأس أسطواني سداسي داخلي، M12-1.75 x 20, Grade 12.9, ZP |
| 55350015 | وردة قفل Schnorr M8, ZP |
| 55350016 | وردة قفل Schnorr M10, ZP |
| 55350017 | وردة قفل Schnorr M12, ZP |
| 55350019 | وردة قفل Schnorr M16, ZP |
| 5301155 | وردة مسطحة، M8, ZP |
| 5301156 | وردة مسطحة، M10, ZP |
| 5300929 | صامولة سداسية، M8-1.25, Grade 8.8, ZP |
| 5300930 | صامولة سداسية، M10-1.5, Grade 8.8, ZP |
| K12551 | وردة قفل Nord-Lock M8، ملتصقة |
| K12552 | وردة قفل Nord-Lock M10, ZF، ملتصقة |
| K12553 | وردة قفل Nord-Lock M12, ZF، ملتصقة |
بالنسبة لفلتر رجوع الزيت 3004874 LF، يحدد الكتالوج القطعة رقم 602518 كعنصر فلتر بديل، والقطعة رقم 85480 كمؤشر لانسداد فلتر الزيت.
تصفح جميع قطع غيار Boart Longyear LM110 أو تواصل مع TechCom مع ذكر رقم القطعة المطلوبة للتحقق من توفرها.
