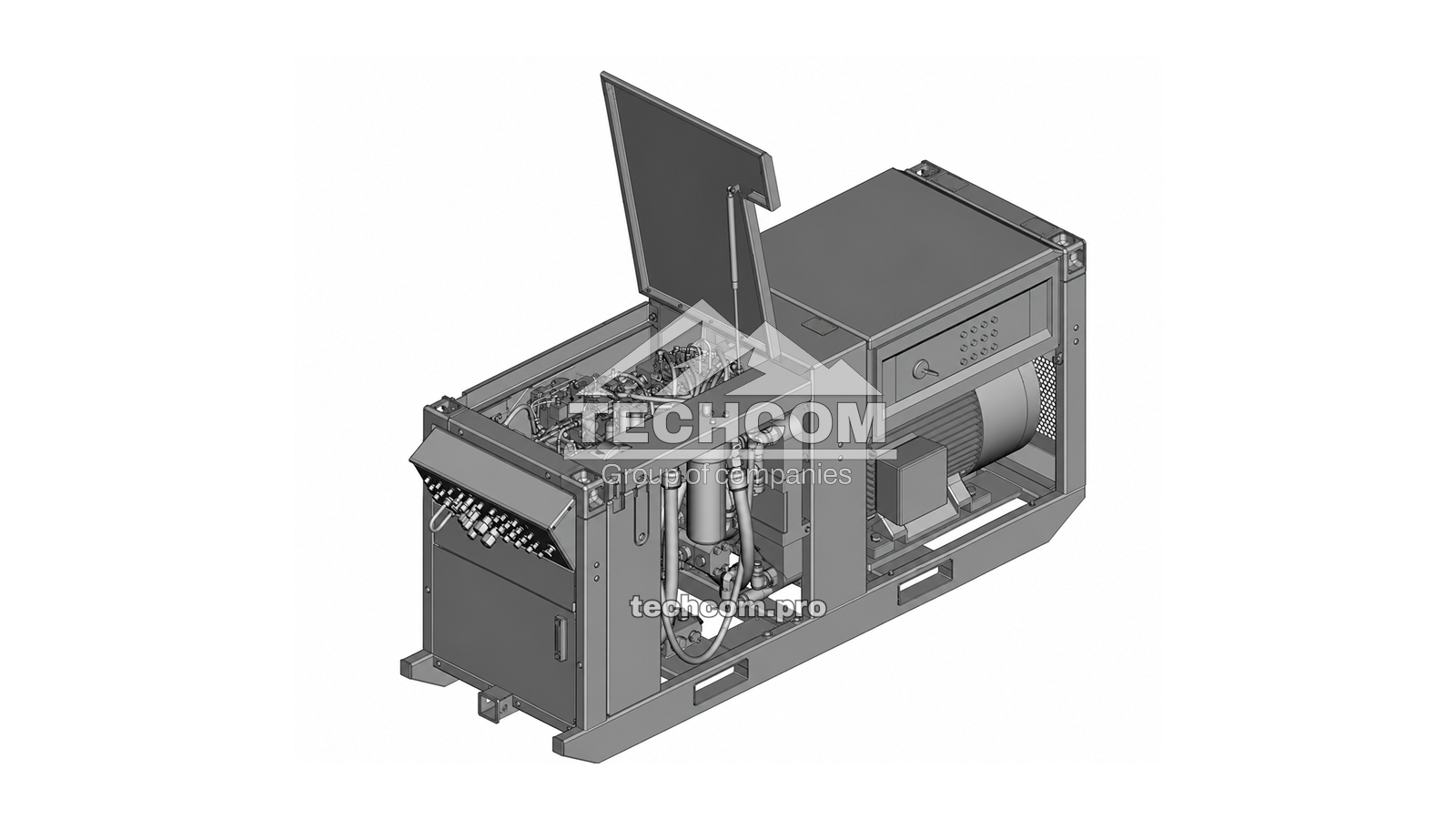

Conjunto do Eixo Intermediário 5306260 para Boart Longyear LM110
O conjunto do eixo intermediário 5306260 é utilizado no sistema de perfuração Boart Longyear LM110. Este conjunto faz parte da unidade hidráulica utilizada na configuração LM PQ (LMPQ) e inclui componentes hidráulicos, estruturais, de tubagem, filtragem e montagem.

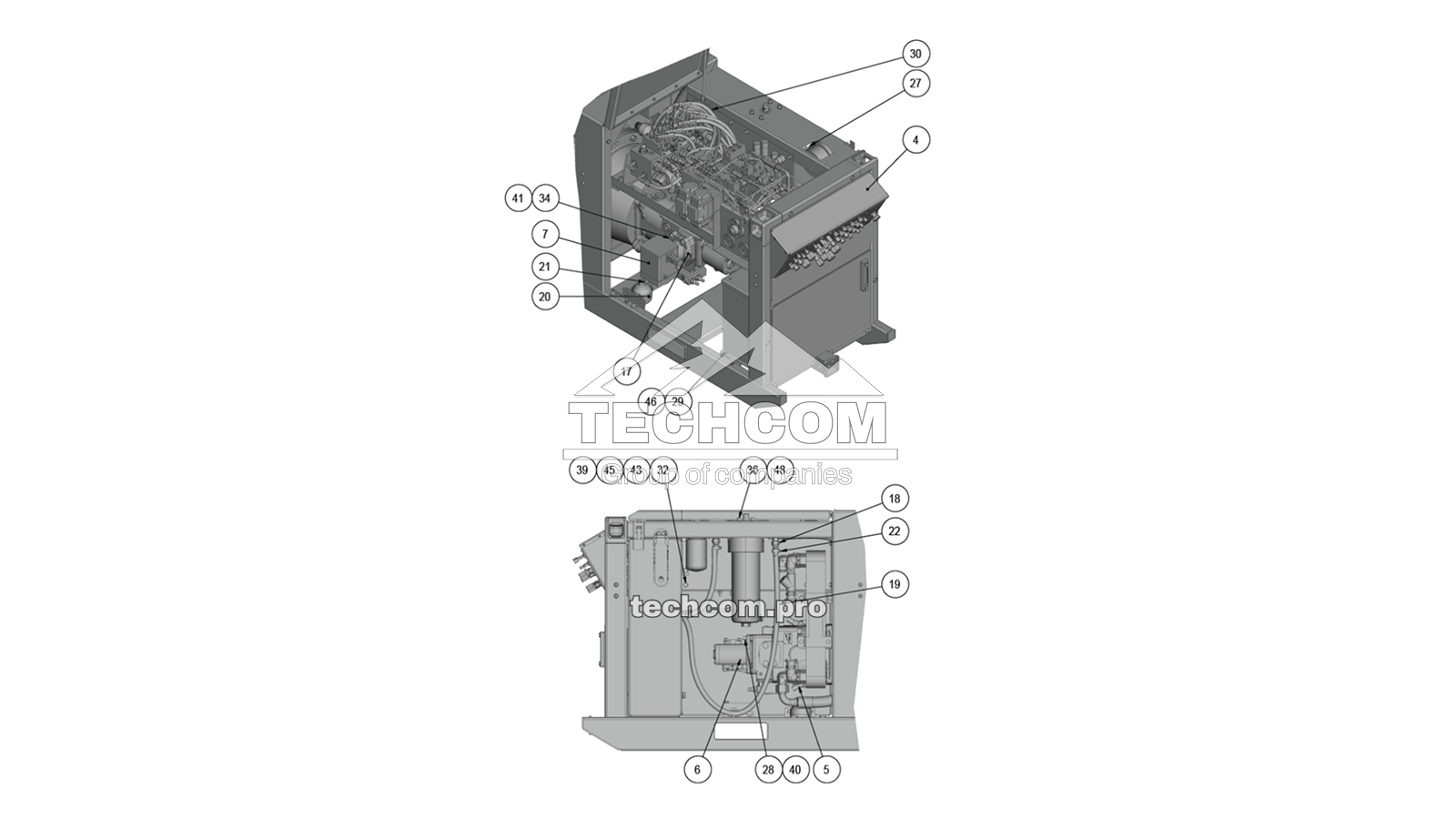

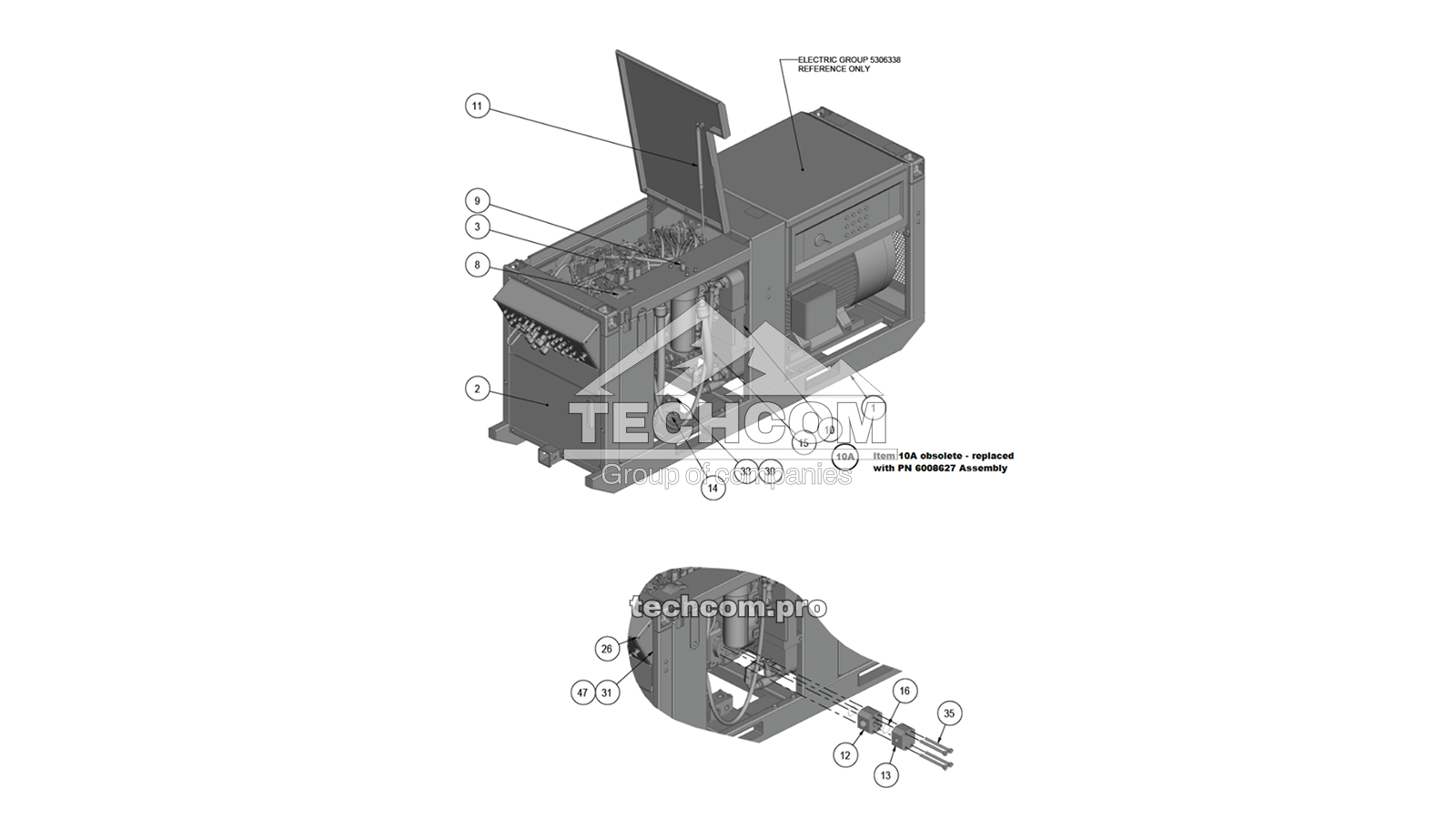

Componentes do Conjunto do Eixo Intermediário 5306260
| Referência | Descrição |
| 5306258 | Conjunto de estrutura e painéis, LM110 |
| 84767 | Conjunto do reservatório de óleo em alumínio |
| 5306257 | Módulo hidráulico, LM110 |
| 83957 | Painel / tampa B/HD |
| 5306275 | Bomba hidráulica de pistões axiais, 190 cm³ |
| 5308113 | Kit de vedantes para bomba A11VO 190 cm³, série 11 |
| 5308112 | Controlador DRS para bomba A11VO 190 cm³, série 11 |
| 3000325 | Bomba hidráulica de engrenagens, 63 cm³/rot. |
| 5306285 | Conjunto do plenum, LM110 |
| 84005 | Conjunto de bomba manual e filtro |
| 3004874 | Filtro de retorno de óleo LF |
| 602518 | Elemento filtrante hidráulico de pressão, 10 microns |
| 85480 | Indicador de colmatação do filtro de óleo |
| 6008627 | Conjunto do permutador de calor LM110 |
| 600516 | Permutador de calor – obsoleto, substituído pela referência 6008444 |
| 6008302 | Mola a gás, 350 N, curso de 300 mm |
| 5306279 | Espaçador, porta lateral 1-1/2" SAE Code 62, 2 x 1-1/2" BSPP |
| 5306280 | Cotovelo, porta lateral 1-1/2" SAE Code 62, 2 x 1-1/4" BSPP |
| 5306293 | Coletor de retorno |
| 5306289 | Conjunto de tubagens, LM110 |
| 19678 | O-ring, flange bipartida SAE 225 -24, Buna-N 90 |
| 410-03516 | Abraçadeira de flange bipartida, 3-1/2" SAE Code 61 (par) |
| 56059 | Racor hidráulico reto, 12 FJS, mangueira com Ø interior 3/4" |
| 56054 | Mangueira transparente, Ø interior 20 mm x 630 mm |
| 83373 | Suporte de montagem do acumulador |
| 82931 | Acumulador hidráulico, 0,32 L, pré-carga de 30 bar |
| 600191 | Abraçadeira de mangueira de rosca sem fim, Ø 26–38 mm, aço inoxidável |
| 83953 | Parafuso auto-roscante de cabeça sextavada, #10 UNC x 5/8 |
| 44650 | Parafuso de cabeça sextavada, 1/4-20 UNC x 1-1/4, classe 8, zincado |
| 93346 | Parafuso de cabeça cilíndrica sextavada interior, M12-1,75 x 30, classe 12.9 |
| 5300600 | Parafuso de cabeça sextavada, M8-1,25 x 20, classe 8.8, zincado |
| 5300601 | Parafuso de cabeça sextavada, M8-1,25 x 25, classe 8.8, zincado |
| 5300619 | Parafuso de cabeça sextavada, M10-1,5 x 20, classe 8.8, zincado |
| 5300620 | Parafuso de cabeça sextavada, M10-1,5 x 25, classe 8.8, zincado |
| 5300632 | Parafuso de cabeça sextavada, M10-1,5 x 90, classe 8.8, zincado |
| 5300665 | Parafuso de cabeça sextavada, M16-2,0 x 50, classe 8.8, zincado |
| 5300681 | Parafuso de cabeça sextavada, M16-2,0 x 170, classe 8.8, zincado |
| 5300843 | Parafuso de cabeça cilíndrica sextavada interior, M12-1,75 x 20, classe 12.9, zincado |
| 55350015 | Anilha de segurança Schnorr, M8, zincada |
| 55350016 | Anilha de segurança Schnorr, M10, zincada |
| 55350017 | Anilha de segurança Schnorr, M12, zincada |
| 55350019 | Anilha de segurança Schnorr, M16, zincada |
| 5301155 | Anilha plana, M8, zincada |
| 5301156 | Anilha plana, M10, zincada |
| 5300929 | Porca sextavada, M8-1,25, classe 8.8, zincada |
| 5300930 | Porca sextavada, M10-1,5, classe 8.8, zincada |
| K12551 | Anilha de segurança Nord-Lock, M8, colada |
| K12552 | Anilha de segurança Nord-Lock, M10, ZF, colada |
| K12553 | Anilha de segurança Nord-Lock, M12, ZF, colada |
Para o filtro de retorno de óleo LF 3004874, o catálogo especifica a referência 602518 como elemento filtrante de substituição e a referência 85480 como indicador de colmatação do filtro de óleo.
Consulte todas as peças sobressalentes para Boart Longyear LM110 ou contacte a TechCom indicando a referência necessária para verificar a disponibilidade.
