Узел промежуточного вала 5306260 для Boart Longyear LM110

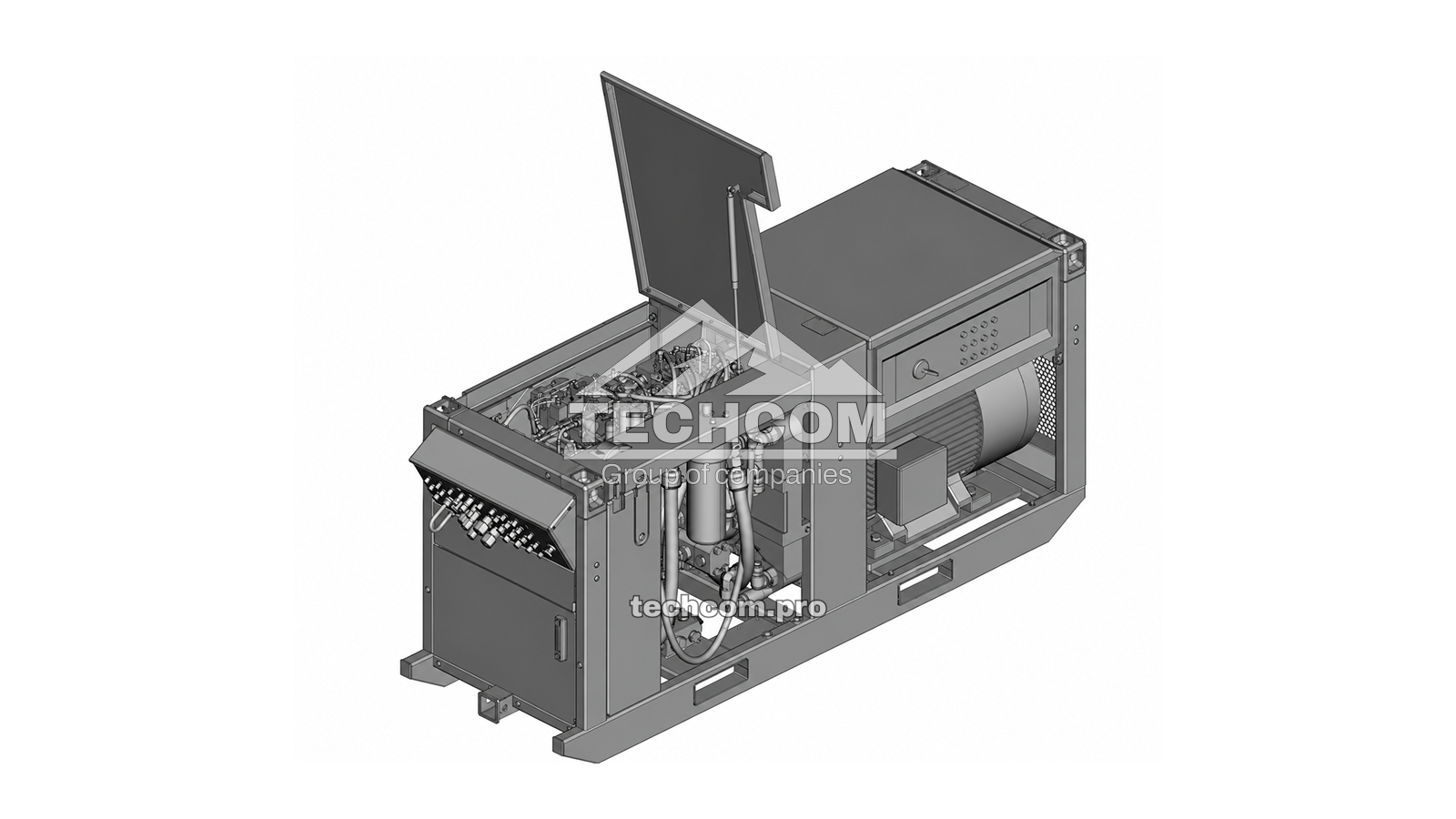

Узел промежуточного вала 5306260 используется в буровой системе Boart Longyear LM110. Узел входит в состав силового агрегата, используемого в конфигурации LM PQ (LMPQ), и включает гидравлические, конструкционные, трубопроводные, фильтрующие и крепежные компоненты.

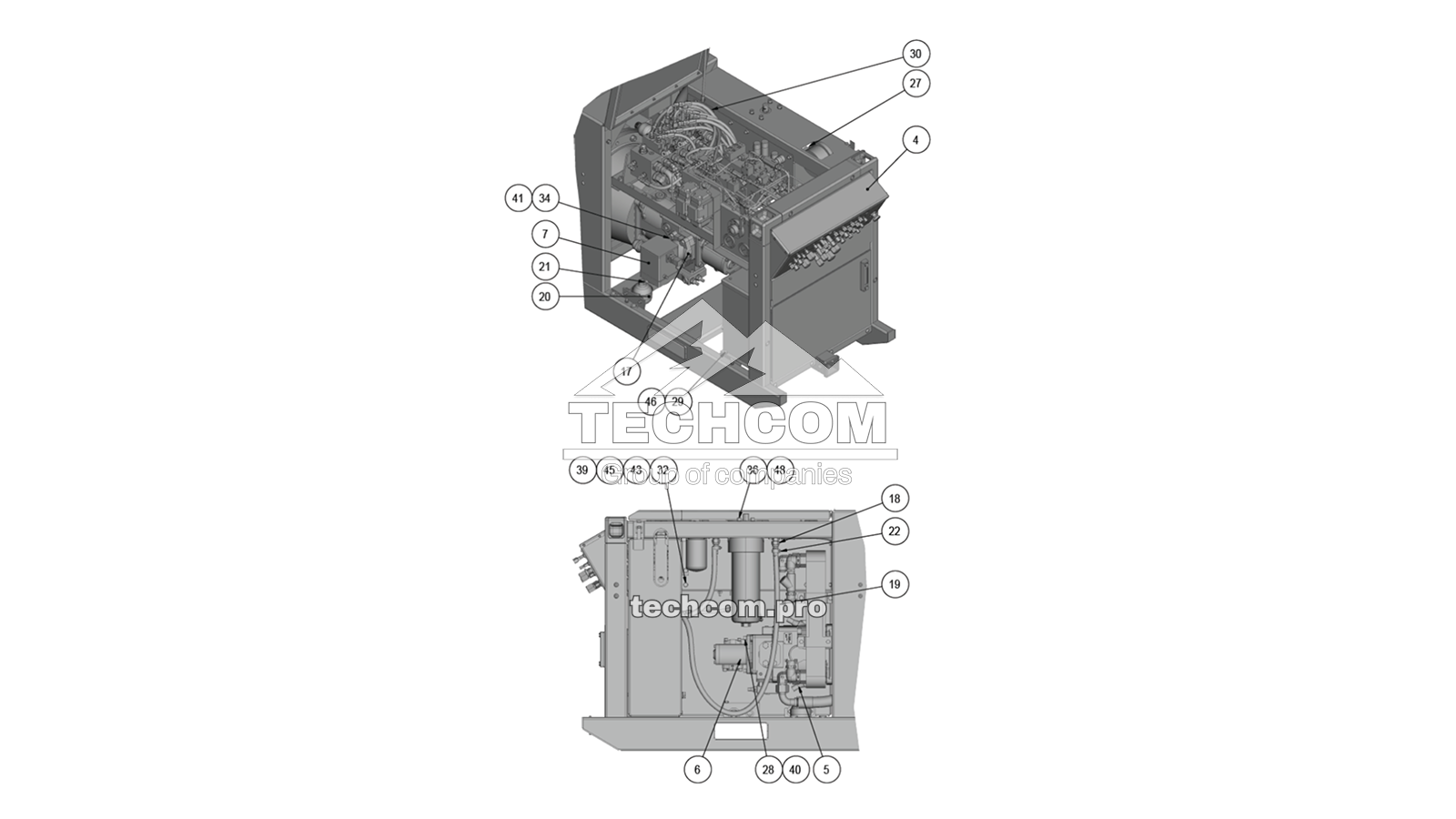

Компоненты узла промежуточного вала 5306260
| Номер детали | Описание |
| 5306258 | Узел рамы и панелей, LM110 |
| 84767 | Алюминиевый масляный бак в сборе |
| 5306257 | Гидравлический модуль, LM110 |
| 83957 | Панель / крышка B/HD |
| 5306275 | Гидравлический аксиально-поршневой насос, 190 см³ |
| 5308113 | Комплект уплотнений для насоса A11VO 190 см³, серия 11 |
| 5308112 | Регулятор DRS для насоса A11VO 190 см³, серия 11 |
| 3000325 | Гидравлический шестерённый насос, 63 см³/об |
| 5306285 | Камера распределения воздуха в сборе, LM110 |
| 84005 | Ручной насос и фильтр в сборе |
| 3004874 | Фильтр возвратной линии масла LF |
| 602518 | Фильтрующий элемент напорного гидравлического фильтра, 10 мкм |
| 85480 | Индикатор засорения масляного фильтра |
| 6008627 | Узел теплообменника LM110 |
| 600516 | Теплообменник — снят с производства, заменён деталью № 6008444 |
| 6008302 | Газовая пружина, 350 Н, ход 300 мм |
| 5306279 | Проставка, боковой порт 1-1/2" SAE Code 62, 2 x 1-1/2" BSPP |
| 5306280 | Угольник, боковой порт 1-1/2" SAE Code 62, 2 x 1-1/4" BSPP |
| 5306293 | Возвратный коллектор |
| 5306289 | Группа трубопроводов, LM110 |
| 19678 | Уплотнительное кольцо O-Ring, разъёмный фланец SAE 225 -24, Buna-N 90 |
| 410-03516 | Хомут разъёмного фланца, 3-1/2" SAE Code 61 (пара) |
| 56059 | Прямой гидравлический фитинг, 12 FJS, шланг с внутренним диаметром 3/4" |
| 56054 | Прозрачный шланг, внутренний диаметр 20 мм x 630 мм |
| 83373 | Кронштейн крепления гидроаккумулятора |
| 82931 | Гидроаккумулятор, 0,32 л, предварительное давление 30 бар |
| 600191 | Червячный хомут для шланга, Ø 26–38 мм, нержавеющая сталь |
| 83953 | Самонарезающий винт с шестигранной головкой, #10 UNC x 5/8 |
| 44650 | Болт с шестигранной головкой, 1/4-20 UNC x 1-1/4, класс 8, оцинкованный |
| 93346 | Винт с цилиндрической головкой и внутренним шестигранником, M12-1,75 x 30, класс 12.9 |
| 5300600 | Болт с шестигранной головкой, M8-1,25 x 20, класс 8.8, оцинкованный |
| 5300601 | Болт с шестигранной головкой, M8-1,25 x 25, класс 8.8, оцинкованный |
| 5300619 | Болт с шестигранной головкой, M10-1,5 x 20, класс 8.8, оцинкованный |
| 5300620 | Болт с шестигранной головкой, M10-1,5 x 25, класс 8.8, оцинкованный |
| 5300632 | Болт с шестигранной головкой, M10-1,5 x 90, класс 8.8, оцинкованный |
| 5300665 | Болт с шестигранной головкой, M16-2,0 x 50, класс 8.8, оцинкованный |
| 5300681 | Болт с шестигранной головкой, M16-2,0 x 170, класс 8.8, оцинкованный |
| 5300843 | Винт с цилиндрической головкой и внутренним шестигранником, M12-1,75 x 20, класс 12.9, оцинкованный |
| 55350015 | Стопорная шайба Schnorr, M8, оцинкованная |
| 55350016 | Стопорная шайба Schnorr, M10, оцинкованная |
| 55350017 | Стопорная шайба Schnorr, M12, оцинкованная |
| 55350019 | Стопорная шайба Schnorr, M16, оцинкованная |
| 5301155 | Плоская шайба, M8, оцинкованная |
| 5301156 | Плоская шайба, M10, оцинкованная |
| 5300929 | Шестигранная гайка, M8-1,25, класс 8.8, оцинкованная |
| 5300930 | Шестигранная гайка, M10-1,5, класс 8.8, оцинкованная |
| K12551 | Стопорная шайба Nord-Lock, M8, клеевая фиксация |
| K12552 | Стопорная шайба Nord-Lock, M10, ZF, клеевая фиксация |
| K12553 | Стопорная шайба Nord-Lock, M12, ZF, клеевая фиксация |
Для фильтра возвратной линии масла LF 3004874 в каталоге указана деталь 602518 в качестве сменного фильтрующего элемента и деталь 85480 в качестве индикатора засорения масляного фильтра.
Просмотрите все запчасти для Boart Longyear LM110 или свяжитесь с TechCom, указав необходимый номер детали, чтобы уточнить наличие.
