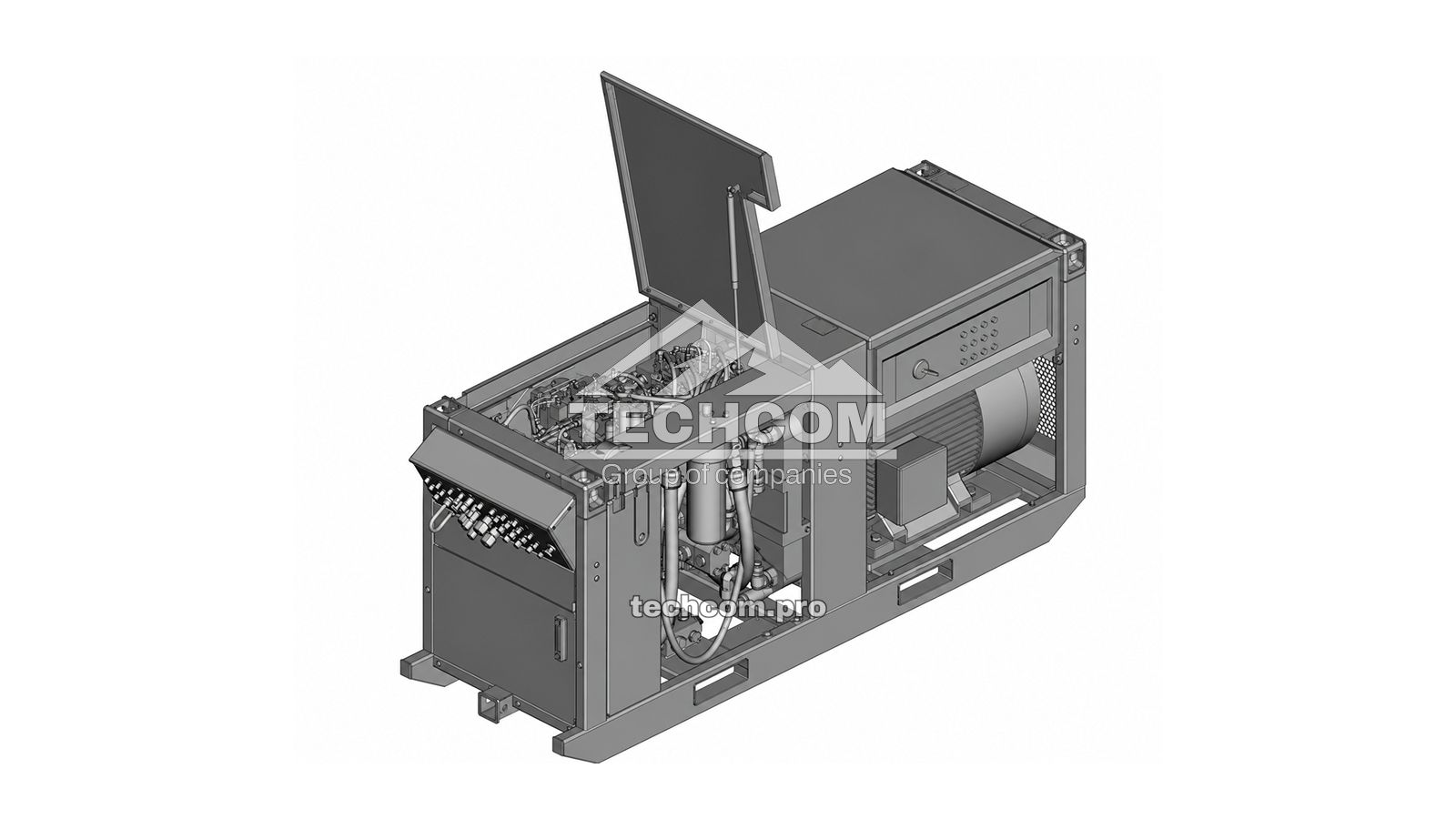

Ensemble d’arbre intermédiaire 5306260 pour Boart Longyear LM110
L’ensemble d’arbre intermédiaire 5306260 est utilisé dans le système de forage Boart Longyear LM110. Cet ensemble fait partie du groupe hydraulique utilisé dans la configuration LM PQ (LMPQ) et comprend des composants hydrauliques, structurels, de tuyauterie, de filtration et de montage.

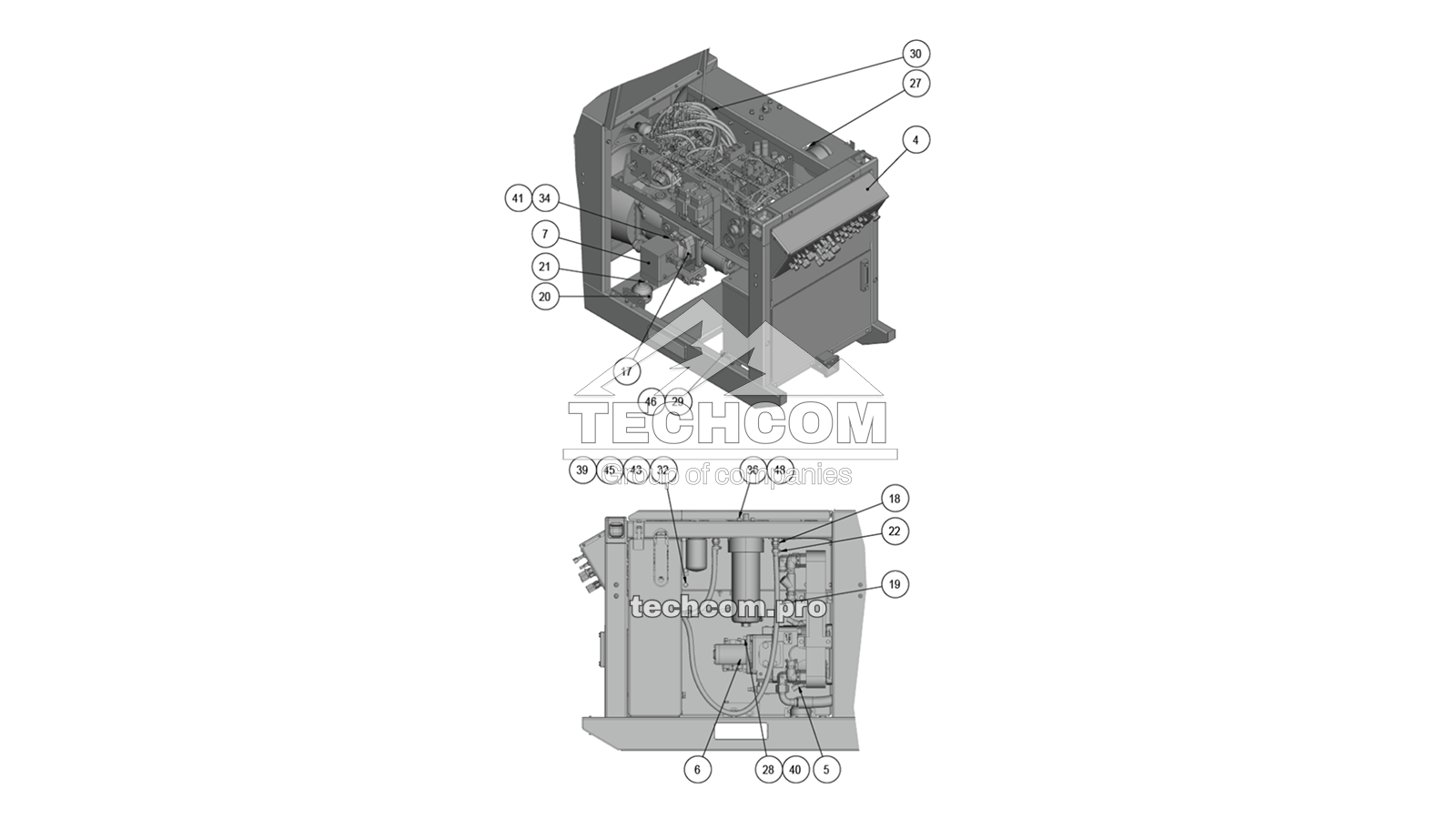

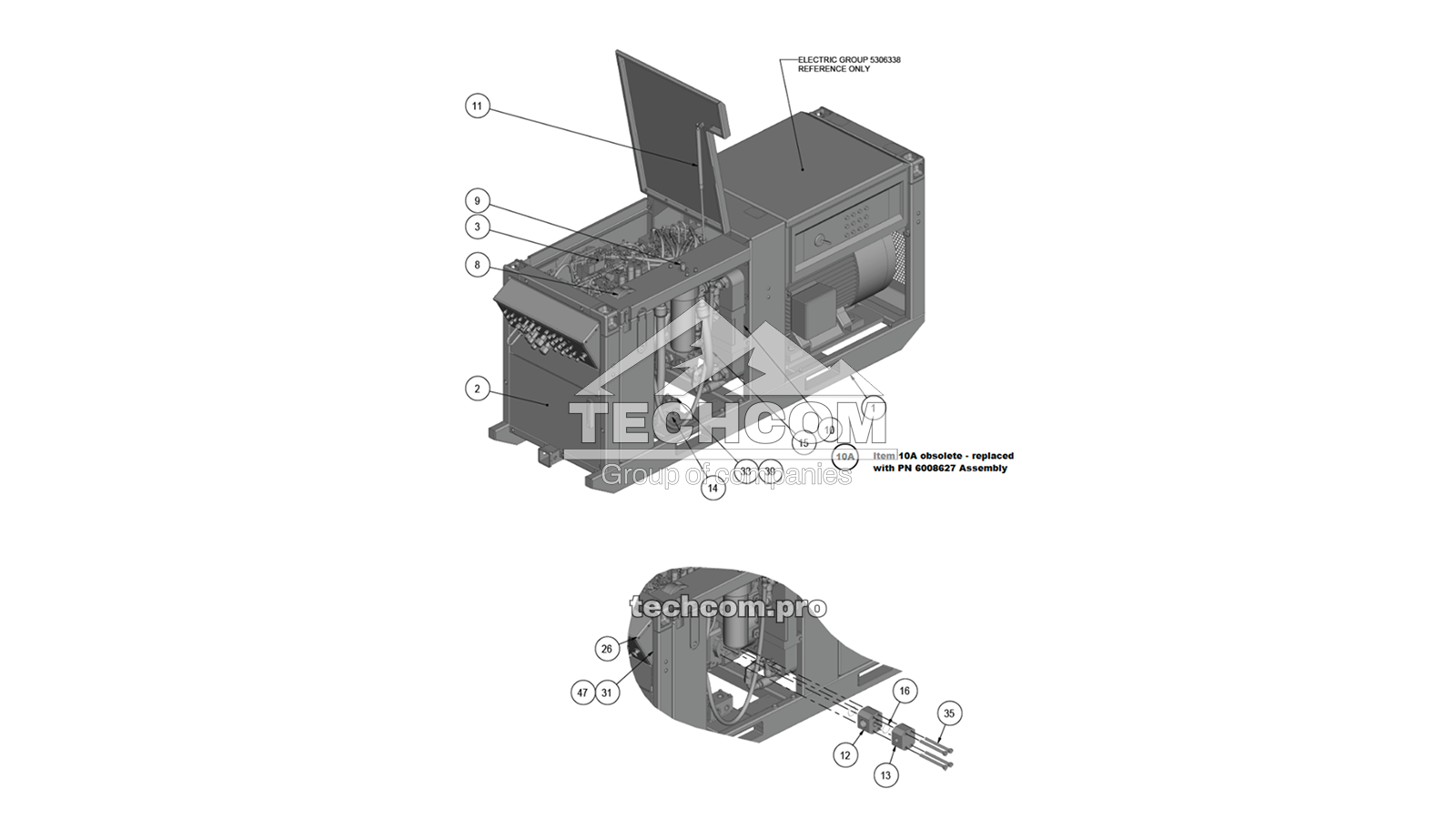

Composants de l’ensemble d’arbre intermédiaire 5306260
| Référence | Description |
| 5306258 | Ensemble châssis et panneaux, LM110 |
| 84767 | Ensemble réservoir d’huile en aluminium |
| 5306257 | Module hydraulique, LM110 |
| 83957 | Panneau / couvercle B/HD |
| 5306275 | Pompe hydraulique à pistons axiaux, 190 cm³ |
| 5308113 | Kit de joints pour pompe A11VO 190 cm³, série 11 |
| 5308112 | Régulateur DRS pour pompe A11VO 190 cm³, série 11 |
| 3000325 | Pompe hydraulique à engrenages, 63 cm³/tr |
| 5306285 | Ensemble plénum, LM110 |
| 84005 | Ensemble pompe manuelle et filtre |
| 3004874 | Filtre de retour d’huile LF |
| 602518 | Élément de filtre hydraulique sous pression, 10 microns |
| 85480 | Indicateur de colmatage du filtre à huile |
| 6008627 | Ensemble échangeur thermique LM110 |
| 600516 | Échangeur thermique – obsolète, remplacé par la référence 6008444 |
| 6008302 | Vérin à gaz, 350 N, course 300 mm |
| 5306279 | Entretoise, port latéral 1-1/2" SAE Code 62, 2 x 1-1/2" BSPP |
| 5306280 | Coude, port latéral 1-1/2" SAE Code 62, 2 x 1-1/4" BSPP |
| 5306293 | Collecteur de retour |
| 5306289 | Ensemble de tuyauterie, LM110 |
| 19678 | Joint torique, bride SAE 225 -24, Buna-N 90 |
| 410-03516 | Collier de bride fendue, 3-1/2" SAE Code 61 (paire) |
| 56059 | Raccord hydraulique droit, 12 FJS, flexible Ø intérieur 3/4" |
| 56054 | Flexible transparent, Ø intérieur 20 mm x 630 mm |
| 83373 | Support de montage d’accumulateur |
| 82931 | Accumulateur hydraulique, 0,32 L, précharge 30 bar |
| 600191 | Collier de serrage à vis sans fin, Ø 26–38 mm, acier inoxydable |
| 83953 | Vis autotaraudeuse à tête hexagonale, #10 UNC x 5/8 |
| 44650 | Vis à tête hexagonale, 1/4-20 UNC x 1-1/4, classe 8, zinguée |
| 93346 | Vis CHC, M12-1,75 x 30, classe 12.9 |
| 5300600 | Vis à tête hexagonale, M8-1,25 x 20, classe 8.8, zinguée |
| 5300601 | Vis à tête hexagonale, M8-1,25 x 25, classe 8.8, zinguée |
| 5300619 | Vis à tête hexagonale, M10-1,5 x 20, classe 8.8, zinguée |
| 5300620 | Vis à tête hexagonale, M10-1,5 x 25, classe 8.8, zinguée |
| 5300632 | Vis à tête hexagonale, M10-1,5 x 90, classe 8.8, zinguée |
| 5300665 | Vis à tête hexagonale, M16-2,0 x 50, classe 8.8, zinguée |
| 5300681 | Vis à tête hexagonale, M16-2,0 x 170, classe 8.8, zinguée |
| 5300843 | Vis CHC, M12-1,75 x 20, classe 12.9, zinguée |
| 55350015 | Rondelle frein Schnorr, M8, zinguée |
| 55350016 | Rondelle frein Schnorr, M10, zinguée |
| 55350017 | Rondelle frein Schnorr, M12, zinguée |
| 55350019 | Rondelle frein Schnorr, M16, zinguée |
| 5301155 | Rondelle plate, M8, zinguée |
| 5301156 | Rondelle plate, M10, zinguée |
| 5300929 | Écrou hexagonal, M8-1,25, classe 8.8, zingué |
| 5300930 | Écrou hexagonal standard, M10-1,5, classe 8.8, zingué |
| K12551 | Rondelle frein Nord-Lock, M8, collée |
| K12552 | Rondelle frein Nord-Lock, M10, ZF, collée |
| K12553 | Rondelle frein Nord-Lock, M12, ZF, collée |
Pour le filtre de retour d’huile 3004874 LF, le catalogue indique la référence 602518 comme élément filtrant de remplacement et la référence 85480 comme indicateur de colmatage du filtre à huile.
Consultez toutes les pièces détachées pour Boart Longyear LM110 ou contactez TechCom en indiquant la référence recherchée afin de vérifier la disponibilité.
