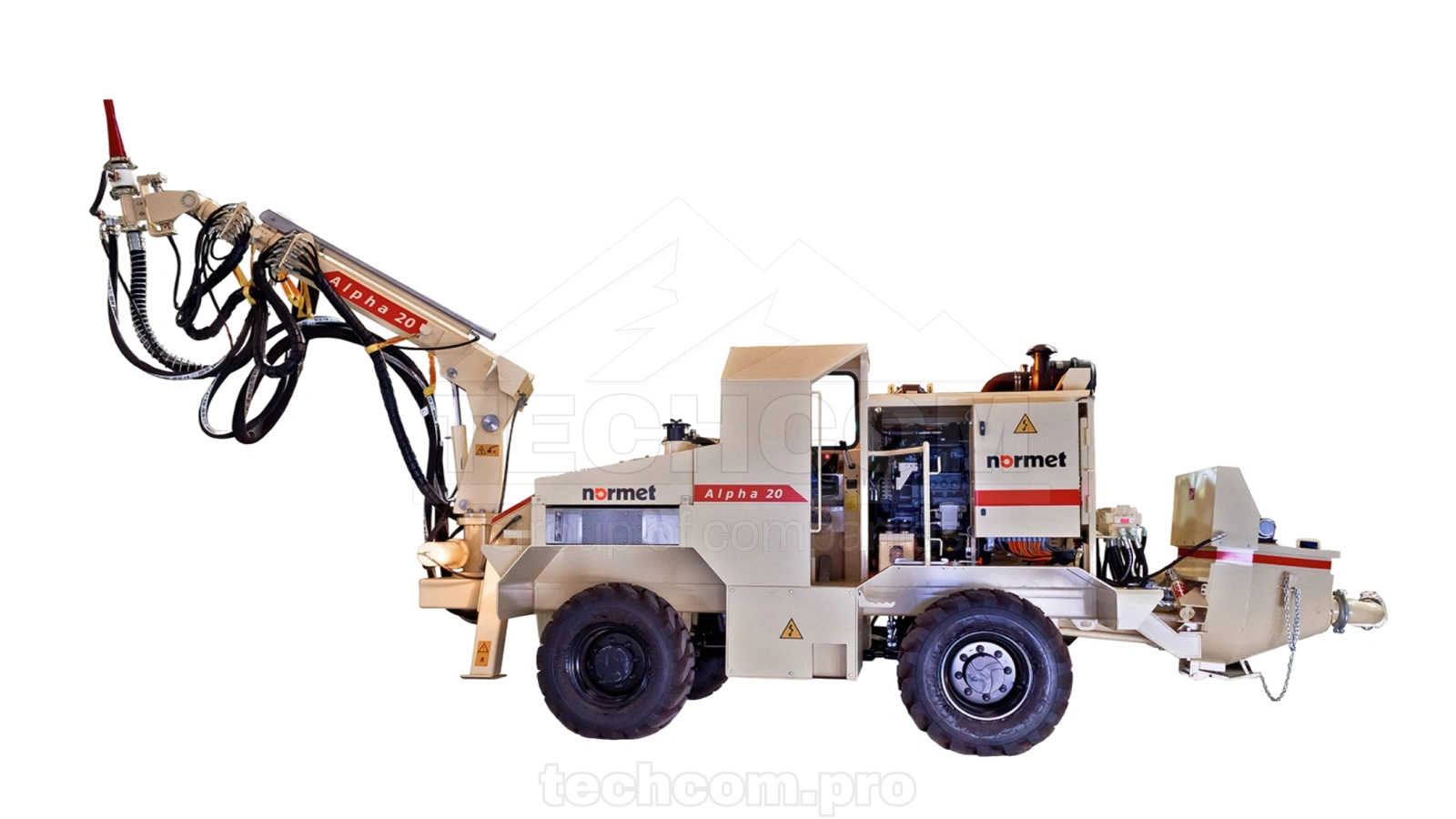

Установка для мокрого торкретирования Normet Alpha 20 Tier 3
Normet Alpha 20 Tier 3 — дизель-гидравлическая подземная установка для мокрого торкретирования, предназначенная для нанесения набрызгбетона в тоннелях сечением до 5 × 5 м. Машина оснащена бетононасосом Normet BS7622 с теоретической производительностью до 20 м³/ч и максимальным давлением подачи 50 бар, что обеспечивает эффективное нанесение жестких бетонных смесей.
Установка оборудована стрелой с максимальным вылетом 7 м, вращением сопла на 360°, наклоном до 120° и автоматическим орбитальным механизмом вращения (60 об/мин) для оптимального распределения торкрет-бетона. Система дозирования ускорителя основана на гидравлическом перистальтическом насосе с баком из нержавеющей стали объемом 350 л. Машина оснащена дизельным двигателем Deutz TCD 2013 L4 мощностью 120 кВт (Tier 3), гидростатическим полным приводом, четырёхколёсным рулевым управлением с режимом «краб» и радиопультом дистанционного управления для безопасной и точной работы в подземных условиях.
Технические характеристики – Alpha 20 Tier 3
| Параметр | Значение |
|---|---|
| Назначение | Подземная установка для мокрого торкретирования |
| Максимальный профиль тоннеля | До 5 × 5 м |
| Бетононасос | Normet BS7622 |
| Производительность насоса | 20 м³/ч (теоретическая) |
| Давление подачи | До 50 бар (гидравлическое 190 бар) |
| Диаметр цилиндра | 6" (152,4 мм) |
| Ход цилиндра | 760 мм |
| Система ускорителя | Гидравлический перистальтический насос, 0,5–16 л/мин, до 7 бар |
| Объем бака ускорителя | 350 л (нержавеющая сталь) |
| Диаметр бетонопровода | 2 1/2" (63,5 мм) |
| Вылет стрелы | До 7 м |
| Движение сопла | Вращение 360°, наклон 120°, орбитальное вращение 60 об/мин |
| Двигатель | Deutz TCD 2013 L4, 120 кВт при 2300 об/мин, Tier 3 |
| Трансмиссия | Гидростатическая, полный привод |
| Рулевое управление | Четырёхколёсное, режим «краб» |
| Максимальная скорость | 14 км/ч |
| Топливный бак | 105 л (нержавеющая сталь) |
| Гидробак | 390 л |
| Электрическая система | 24 В (2 × 80 А·ч, генератор 55 А) |
| Габариты (Д × Ш × В) | 9000 × 2290 × 2550 мм |
| Рабочая масса | 7500 кг |
Компания TechCom поставляет запасные части для Normet Alpha 20 Tier 3, включая комплектующие бетононасоса BS7622, элементы системы дозирования ускорителя, гидравлические узлы, детали дизельного двигателя и расходные компоненты для обеспечения стабильной и эффективной работы оборудования при подземном торкретировании.
