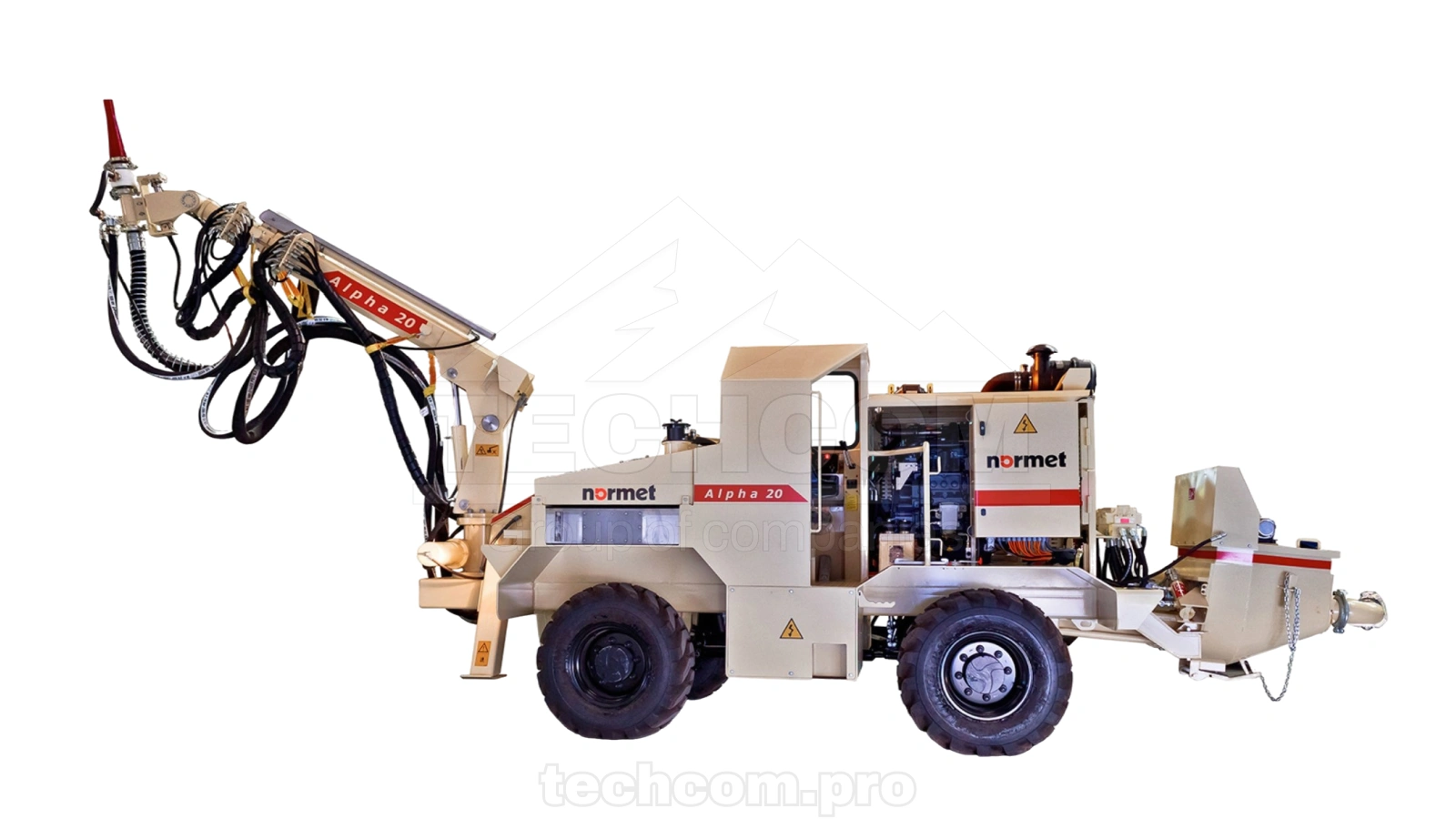

Machine de projection de béton Normet Alpha 20 Tier 3
L’Alpha 20 Tier 3 est une machine souterraine de projection de béton par voie humide à entraînement diesel-hydraulique, conçue pour l’application fiable du béton projeté dans des tunnels avec des sections allant jusqu’à 5 m × 5 m. L’équipement est équipé de la pompe à béton Normet BS7622 avec une capacité théorique de pompage de 20 m³/h et une pression maximale de 50 bar, permettant la projection de mélanges de béton à haute consistance.
La machine dispose d’un bras de projection avec une portée maximale de 7 m, une rotation de buse à 360°, une inclinaison de 120° et un système orbitor automatique (60 tr/min) pour optimiser le processus de projection. Le système de dosage de l’accélérateur utilise une pompe péristaltique entraînée hydrauliquement avec un réservoir en acier inoxydable de 350 L. L’Alpha 20 est équipée d’un moteur diesel Deutz TCD 2013 L4 de 120 kW conforme à la norme Tier 3, d’une transmission hydrostatique 4×4, d’une direction aux quatre roues avec mode crabwalk et d’une commande radio pour une utilisation sûre et précise en exploitation minière souterraine.
Spécifications techniques – Alpha 20 Tier 3
| Paramètre | Valeur |
|---|---|
| Application | Machine souterraine de projection de béton par voie humide |
| Profil maximal du tunnel | Jusqu’à 5 m × 5 m |
| Pompe à béton | Normet BS7622 |
| Capacité de pompage | 20 m³/h (théorique) |
| Pression de pompage | Max. 50 bar (190 bar hydraulique) |
| Diamètre du cylindre de pompage | 6" (152,4 mm) |
| Course du cylindre | 760 mm |
| Système d’accélérateur | Pompe péristaltique hydraulique, 0,5–16 L/min, max. 7 bar |
| Capacité du réservoir d’accélérateur | 350 L (acier inoxydable) |
| Diamètre de la ligne de béton | 2 1/2" (63,5 mm) |
| Portée du bras | Max. 7 m |
| Mouvement de la buse | Rotation 360°, inclinaison 120°, orbitor automatique 60 tr/min |
| Moteur | Deutz TCD 2013 L4, 120 kW @ 2300 rpm, Tier 3 |
| Transmission | Transmission hydrostatique à quatre roues motrices |
| Direction | Direction aux quatre roues avec mode crabwalk |
| Vitesse maximale | 14 km/h |
| Réservoir de carburant | 105 L (acier inoxydable) |
| Réservoir d’huile hydraulique | 390 L |
| Système électrique | 24 VDC (2 × 80 Ah batteries, alternateur 55 A) |
| Dimensions (L × l × H) | 9000 × 2290 × 2550 mm |
| Poids opérationnel | 7500 kg |
TechCom fournit des pièces de rechange pour Normet Alpha 20 Tier 3, y compris les composants de la pompe BS7622, les systèmes de dosage d’accélérateur, les ensembles hydrauliques, les pièces du moteur diesel et les composants d’usure afin d’assurer des opérations de projection de béton stables et efficaces en exploitation minière souterraine.
