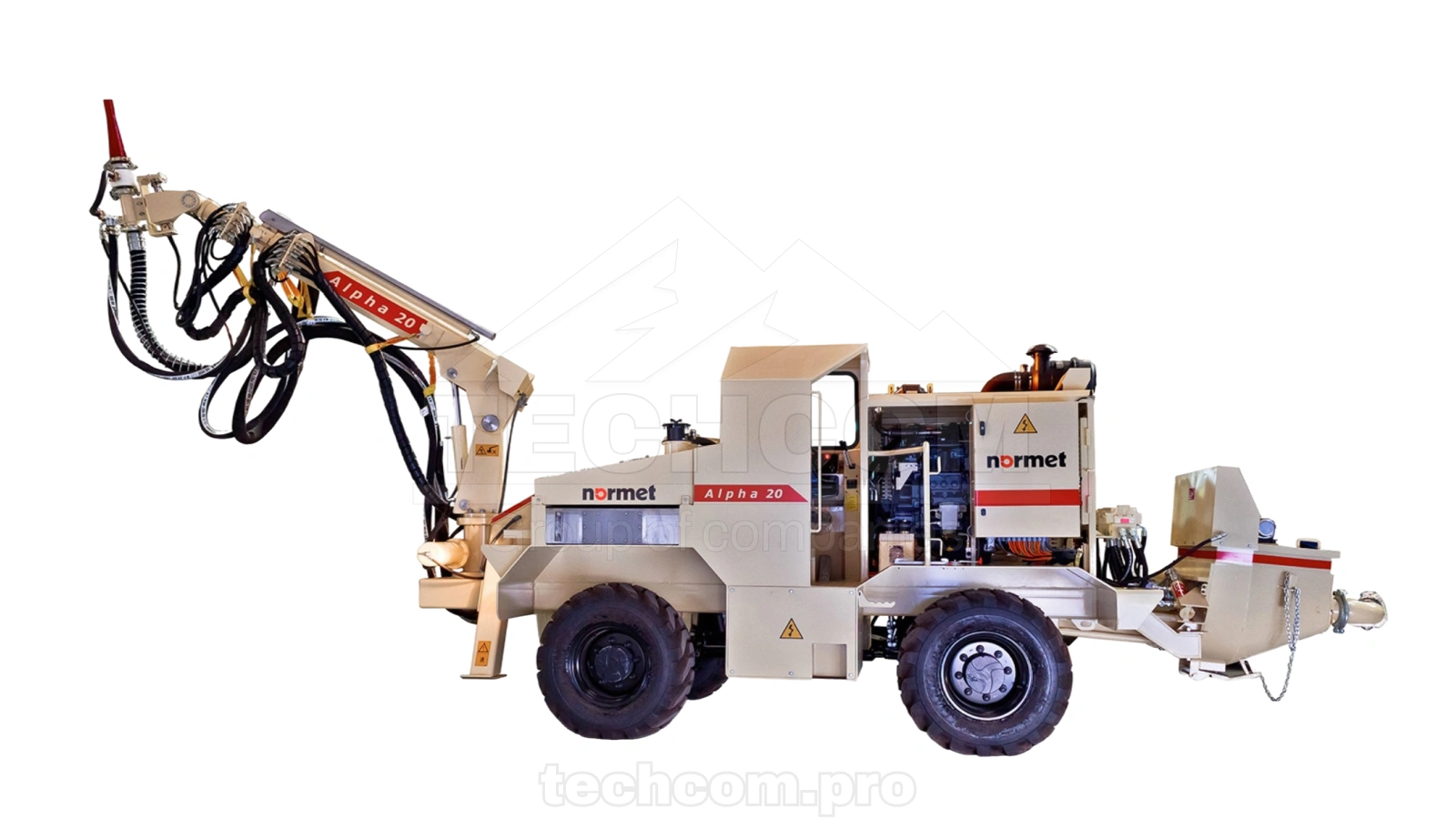

ماكينة رش الخرسانة الرطبة تحت الأرض Normet Alpha 20 Tier 3
تُعد Alpha 20 Tier 3 ماكينة لرش الخرسانة الرطبة تحت الأرض تعمل بنظام ديزل-هيدروليكي، وقد صُممت لتطبيق الخرسانة المرشوشة بكفاءة وموثوقية في الأنفاق التي يصل مقطعها إلى 5 m × 5 m. وهي مزودة بمضخة الخرسانة Normet BS7622 بقدرة ضخ نظرية تبلغ 20 m³/h وضغط ضخ أقصى يبلغ 50 bar، مما يسمح بضخ الخلطات الخرسانية ذات القوام الصلب بكفاءة.
تتميز الماكينة بذراع يصل مداه الأقصى إلى 7 m، مع دوران للفوهة بزاوية 360° وإمالة حتى 120° ونظام دوران تلقائي بسرعة 60 rpm لتحسين جودة الرش. ويعتمد نظام المسرّع على مضخة تمعجية هيدروليكية مع خزان من الفولاذ المقاوم للصدأ بسعة 350 L. كما تعمل Alpha 20 بمحرك ديزل Deutz TCD 2013 L4 Tier 3 بقدرة 120 kW، وتوفر دفعًا هيدروستاتيكيًا رباعي العجلات، وتوجيهًا للعجلات الأربع مع حركة جانبية، بالإضافة إلى التحكم عن بُعد لاسلكيًا لضمان تشغيل آمن ودقيق تحت الأرض.
المواصفات الفنية – Alpha 20 Tier 3
| المعلمة | القيمة |
|---|---|
| الاستخدام | ماكينة رش الخرسانة الرطبة تحت الأرض |
| أقصى مقطع للنفق | حتى 5 m × 5 m |
| مضخة الخرسانة | Normet BS7622 |
| قدرة الضخ | 20 m³/h (نظريًا) |
| ضغط الضخ | حد أقصى 50 bar (190 bar هيدروليكي) |
| قطر أسطوانة الضخ | 6" (152.4 mm) |
| شوط الأسطوانة | 760 mm |
| نظام المسرّع | مضخة تمعجية هيدروليكية، 0.5–16 L/min، بضغط أقصى 7 bar |
| سعة خزان المسرّع | 350 L من الفولاذ المقاوم للصدأ |
| قطر خط الخرسانة | 2 1/2" (63.5 mm) |
| مدى الذراع | حد أقصى 7 m |
| حركة الفوهة | دوران 360°، إمالة 120°، دوران تلقائي 60 rpm |
| المحرك | Deutz TCD 2013 L4, 120 kW @ 2300 rpm, Tier 3 |
| نظام الحركة | دفع هيدروستاتيكي رباعي العجلات |
| نظام التوجيه | توجيه رباعي العجلات مع حركة جانبية |
| السرعة القصوى | 14 km/h |
| خزان الوقود | 105 L من الفولاذ المقاوم للصدأ |
| خزان الزيت الهيدروليكي | 390 L |
| النظام الكهربائي | 24 VDC (2 × 80 Ah, 55 A) |
| الأبعاد (الطول × العرض × الارتفاع) | 9000 × 2290 × 2550 mm |
| الوزن التشغيلي | 7500 kg |
توفر TechCom قطع غيار Normet Alpha 20 Tier 3، بما في ذلك مكونات مضخة BS7622، وأنظمة جرعات المسرّع، والمكونات الهيدروليكية، وقطع محرك الديزل، والأجزاء المعرضة للتآكل، لضمان استقرار وكفاءة عمليات رش الخرسانة تحت الأرض.
