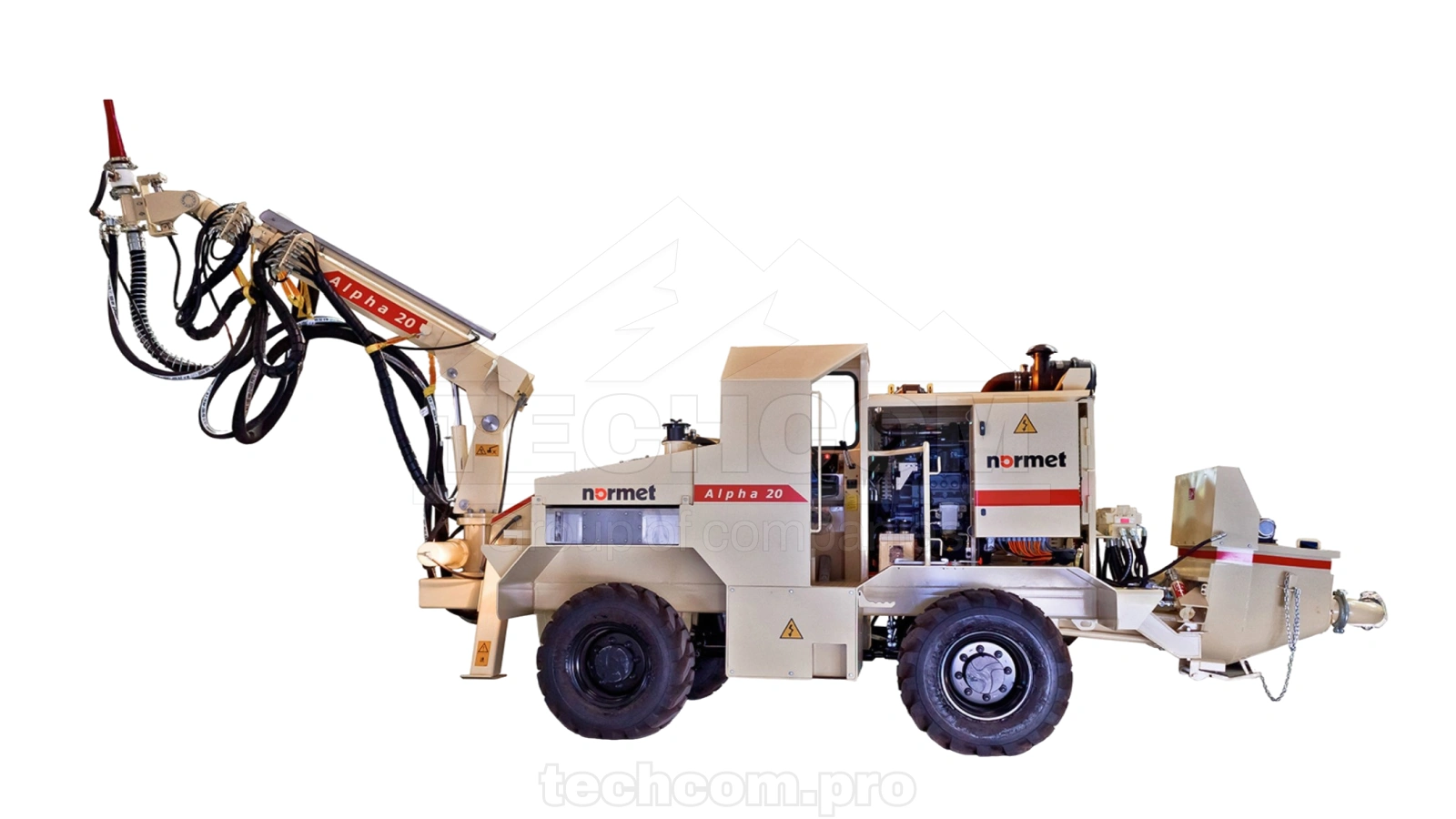

Máquina de proyección de hormigón Normet Alpha 20 Tier 3
La Alpha 20 Tier 3 es una máquina subterránea de proyección de hormigón por vía húmeda con accionamiento diésel-hidráulico, diseñada para la aplicación fiable de shotcrete en túneles con secciones de hasta 5 m × 5 m. El equipo está equipado con la bomba de hormigón Normet BS7622 con una capacidad teórica de bombeo de 20 m³/h y una presión máxima de 50 bar, lo que permite proyectar mezclas de hormigón de alta consistencia.
La máquina dispone de un brazo de proyección con alcance máximo de 7 m, rotación de boquilla de 360°, inclinación de 120° y sistema automático orbitor (60 rpm) para optimizar el proceso de proyección. El sistema de dosificación del acelerante utiliza una bomba peristáltica accionada hidráulicamente con un depósito de acero inoxidable de 350 L. La Alpha 20 está equipada con un motor diésel Deutz TCD 2013 L4 de 120 kW conforme a la normativa Tier 3, transmisión hidrostática 4×4, dirección en las cuatro ruedas con modo crabwalk y control remoto por radio para una operación segura y precisa en minería subterránea.
Especificaciones técnicas – Alpha 20 Tier 3
| Parámetro | Valor |
|---|---|
| Aplicación | Máquina subterránea de proyección de hormigón por vía húmeda |
| Perfil máximo de túnel | Hasta 5 m × 5 m |
| Bomba de hormigón | Normet BS7622 |
| Capacidad de bombeo | 20 m³/h (teórica) |
| Presión de bombeo | Máx. 50 bar (190 bar hidráulicos) |
| Diámetro del cilindro de bombeo | 6" (152.4 mm) |
| Carrera del cilindro | 760 mm |
| Sistema de acelerante | Bomba peristáltica hidráulica, 0.5–16 L/min, máx. 7 bar |
| Capacidad del depósito de acelerante | 350 L (acero inoxidable) |
| Diámetro de la línea de hormigón | 2 1/2" (63.5 mm) |
| Alcance del brazo | Máx. 7 m |
| Movimiento de boquilla | Rotación 360°, inclinación 120°, orbitor automático 60 rpm |
| Motor | Deutz TCD 2013 L4, 120 kW @ 2300 rpm, Tier 3 |
| Transmisión | Tracción hidrostática en las cuatro ruedas |
| Dirección | Dirección en las cuatro ruedas con modo crabwalk |
| Velocidad máxima | 14 km/h |
| Depósito de combustible | 105 L (acero inoxidable) |
| Depósito de aceite hidráulico | 390 L |
| Sistema eléctrico | 24 VDC (2 × 80 Ah baterías, alternador 55 A) |
| Dimensiones (L × W × H) | 9000 × 2290 × 2550 mm |
| Peso operativo | 7500 kg |
TechCom suministra repuestos para Normet Alpha 20 Tier 3, incluidos componentes de la bomba BS7622, sistemas de dosificación de acelerante, conjuntos hidráulicos, piezas del motor diésel y componentes de desgaste para garantizar operaciones de proyección de hormigón estables y eficientes en minería subterránea.
