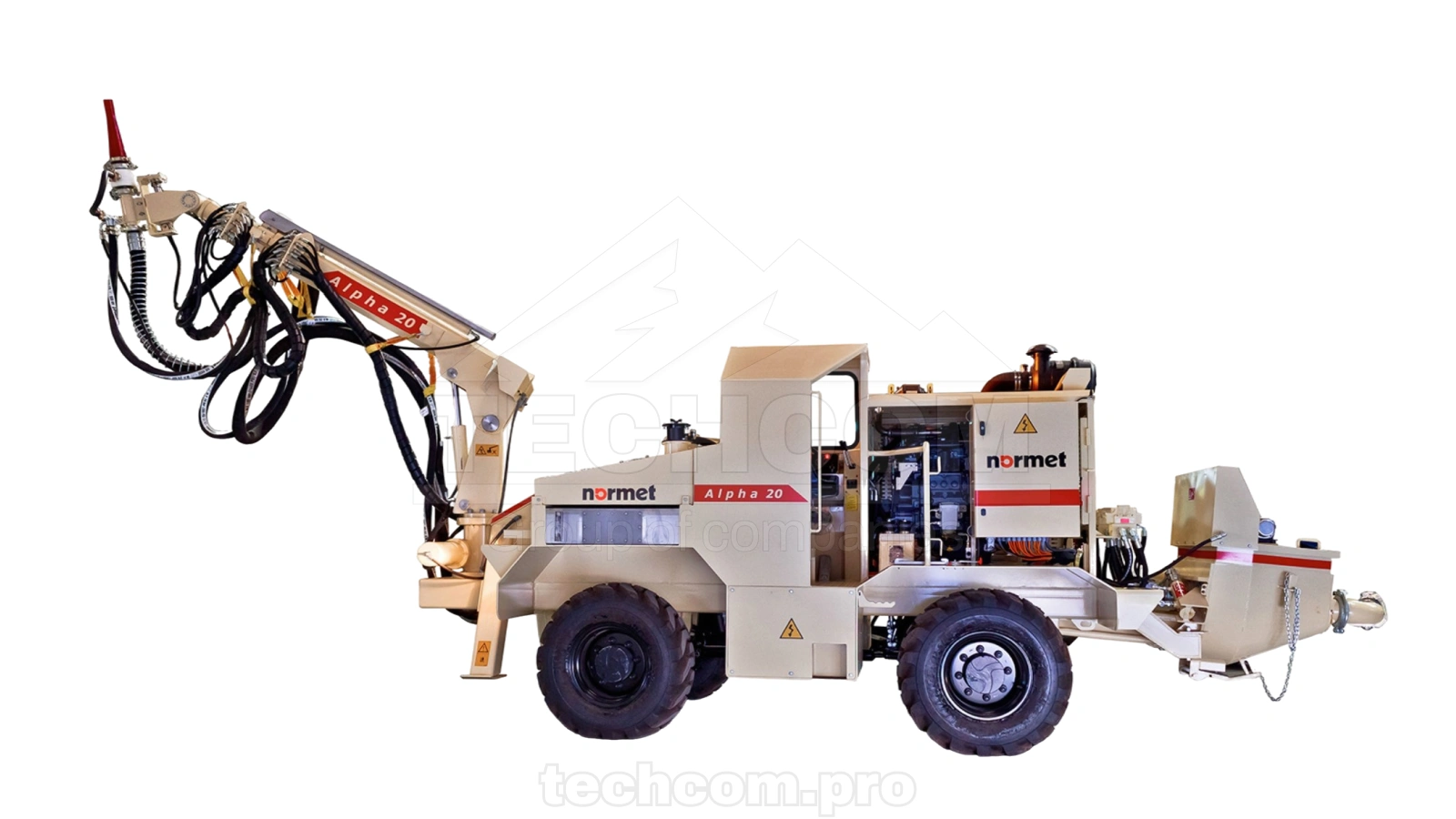

Normet Alpha 20 Tier 3 – Pulverizador Subterrâneo de Concreto por Via Úmida
O Alpha 20 Tier 3 é um pulverizador subterrâneo de concreto por via úmida com acionamento diesel-hidráulico, desenvolvido para a aplicação confiável de concreto projetado em túneis de até 5 m × 5 m. A máquina está equipada com a bomba de concreto Normet BS7622, que oferece uma capacidade teórica de bombeamento de 20 m³/h e uma pressão máxima de bombeamento de 50 bar, permitindo a aplicação eficiente de misturas de concreto de alta consistência.
A máquina possui uma lança com alcance máximo de 7 m, rotação do bico de 360°, inclinação de 120° e orbitor automático (60 rpm) para otimizar o processo de projeção. O sistema de acelerador utiliza uma bomba peristáltica acionada hidraulicamente e um tanque de aço inoxidável de 350 L. Equipado com um motor diesel Deutz TCD 2013 L4 Tier 3 de 120 kW, o Alpha 20 conta com tração hidrostática nas quatro rodas, direção nas quatro rodas com movimento tipo crabwalk e controle remoto por rádio para uma operação subterrânea segura e precisa.
Especificações técnicas – Alpha 20 Tier 3
| Parâmetro | Valor |
|---|---|
| Aplicação | Projeção subterrânea de concreto por via úmida |
| Perfil máximo do túnel | Até 5 m × 5 m |
| Bomba de concreto | Normet BS7622 |
| Capacidade da bomba | 20 m³/h (teórica) |
| Pressão de bombeamento | Máx. 50 bar (190 bar hidráulicos) |
| Diâmetro do cilindro de bombeamento | 6" (152,4 mm) |
| Curso do cilindro | 760 mm |
| Sistema de acelerador | Bomba peristáltica hidráulica, 0,5–16 L/min, máx. 7 bar |
| Capacidade do tanque de acelerador | 350 L (aço inoxidável) |
| Diâmetro da linha de concreto | 2 1/2" (63,5 mm) |
| Alcance da lança | Máx. 7 m |
| Movimento do bico | Rotação de 360°, inclinação de 120°, orbitor automático de 60 rpm |
| Motor | Deutz TCD 2013 L4, 120 kW @ 2300 rpm, Tier 3 |
| Transmissão | Tração hidrostática 4×4 |
| Direção | Direção nas quatro rodas com movimento crabwalk |
| Velocidade máxima | 14 km/h |
| Tanque de combustível | 105 L (aço inoxidável) |
| Tanque de óleo hidráulico | 390 L |
| Sistema elétrico | 24 VDC (2 × baterias de 80 Ah, alternador de 55 A) |
| Dimensões (C × L × A) | 9000 × 2290 × 2550 mm |
| Peso operacional | 7500 kg |
A TechCom fornece peças de reposição para o Normet Alpha 20 Tier 3, incluindo componentes da bomba BS7622, sistemas de dosagem de acelerador, conjuntos hidráulicos, peças para motores diesel e componentes de desgaste para garantir operações subterrâneas de concreto projetado estáveis e eficientes.
