100074236 Сборка двигателя – Spraymec MF 050 VC
Сборка двигателя 100074236 для Spraymec MF 050 VC включает полный дизельный агрегат с трансмиссией, монтажную конструкцию, компоненты впуска и топливной системы, опоры, виброамортизаторы и крепёжные элементы, необходимые для установки и эксплуатации в подземных условиях торкретирования бетона.
Комплект включает дизельный двигатель, коробку передач, опоры и кронштейны, элементы впуска и подачи топлива, соединения шлангов, а также полный комплект крепёжных элементов. Предназначен для замены или капитального ремонта моторного отсека машины.

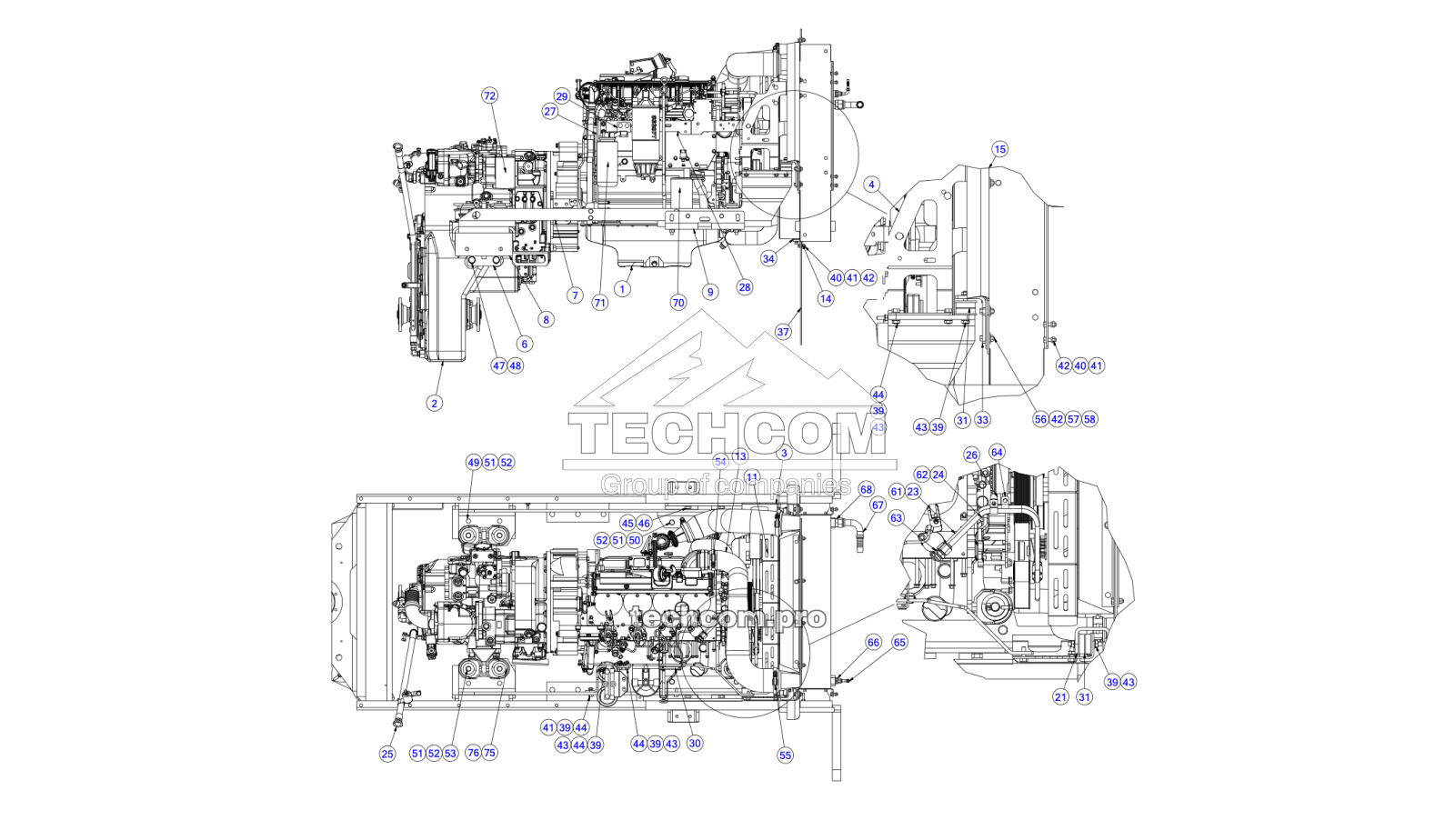

Компоненты, входящие в сборку двигателя 100074236
| Item | Part No. | Name | Qty |
|---|---|---|---|
| 1 | 54825730 | Дизельный двигатель | 1 |
| 2 | 100039246 | Коробка передач | 1 |
| 3 | 46081520 | Опора | 1 |
| 4 | 46081510 | Опора | 1 |
| 6 | 41950908 | Опора | 2 |
| 7 | 46117450 | Опора | 1 |
| 8 | 46117440 | Опора | 2 |
| 9 | 46117530 | Пластина опоры | 2 |
| 11 | 100028838 | Крышка | 1 |
| 13 | 46118740 | Воздуховод с турбонаддувом | 1 |
| 14 | 46190680 | Плоская крепёжная планка | 2 |
| 15 | 46190660 | Боковая резиновая пластина | 2 |
| 21 | 45952340 | Откидная верхняя опора | 2 |
| 23 | 46157380 | Впускной коллектор | 1 |
| 24 | 46157400 | Топливный шланг | 1 |
| 25 | 100002342 | Масляный щуп | 1 |
| 26 | 46157420 | Опора | 1 |
| 27 | 46154970 | Плоская опорная планка | 1 |
| 28 | 100046189 | Опора | 1 |
| 29 | 46157100 | Опора | 1 |
| 30 | 46157110 | Опора | 1 |
| 31 | 54923321 | Виброамортизатор | 4 |
| 33 | 46081530 | Опора | 1 |
| 34 | 46190670 | Крепёжный элемент | 2 |
| 37 | 46190700 | Резиновая пластина | 1 |
| 39 | 52110046 | Гайка шестигранная ST8.8ZN, M10, DIN934 | 20 |
| 40 | 52060175 | Болт с шестигранной головкой ST8.8ZN, M8×25 мм, DIN933 | 16 |
| 41 | 52114311 | Стопорная шайба M8×13 мм, DIN25201 | 18 |
| 42 | 52110038 | Гайка шестигранная ST8ZN, M8, DIN934 | 24 |
| 43 | 52200045 | Шайба STZN, M10, DIN125 | 22 |
| 44 | 52060233 | Болт с шестигранной головкой ST8.8ZN, M10×30 мм, DIN933 | 14 |
| 45 | 52214285 | Стопорная шайба M16×25 мм, DIN25201 | 4 |
| 46 | 52062106 | Болт с шестигранной головкой ST8.8ZN, M16×30 мм, DIN933 | 4 |
| 47 | 52064078 | Болт с шестигранной головкой ST8.8ZN, UNC 3/4"×50 | 8 |
| 48 | 52214020 | Стопорная шайба M20×30 мм, DIN25201 | 8 |
| 49 | 52062031 | Болт с шестигранной головкой ST8.8ZN, M12×40 мм, DIN933 | 4 |
| 50 | 52062041 | Болт с шестигранной головкой ST8.8ZN, M12×50 мм, DIN933 | 4 |
| 51 | 52117124 | Гайка самоконтрящаяся ST8.8ZN, M12, DIN985 | 14 |
| 52 | 52200052 | Шайба M12, DIN125 | 24 |
| 53 | 52062551 | Болт с шестигранной головкой ST8.8ZN, M12×130 мм, DIN931 | 6 |
| 54 | 100058541 | Хомут AISI304, 70–90 мм | 2 |
| 55 | 100058542 | Хомут AISI304, 95–117 мм | 2 |
| 56 | 52060183 | Болт с шестигранной головкой ST8.8ZN, M8×30 мм, DIN933 | 8 |
| 57 | 52200060 | Шайба M14, DIN125 | 8 |
| 58 | 52200037 | Шайба M8, DIN125 | 8 |
| 61 | 52450301 | Прямой резьбовой соединитель 8M16F82EDMXS | 1 |
| 62 | 52450897 | Прямой резьбовой соединитель 8M14F8OMXS | 1 |
| 63 | 52450566 | Прямой соединитель 8HMTXS | 2 |
| 64 | 54916556 | Крепление шланга | 2 |
| 65 | 56605272 | Соединитель шланга | 1 |
| 66 | 52450483 | Прямой резьбовой соединитель 6-8F42EDMXS | 1 |
| 67 | 56605249 | Соединитель шланга | 1 |
| 68 / 70 | 52450350 / 100107996 | Прямой резьбовой соединитель / Масляный фильтр 16-12F42EDMXS | 1 |
| 71 | 100107998 | Топливный фильтр | 1 |
| 72 | 100107997 | Фильтр трансмиссионного масла | 1 |

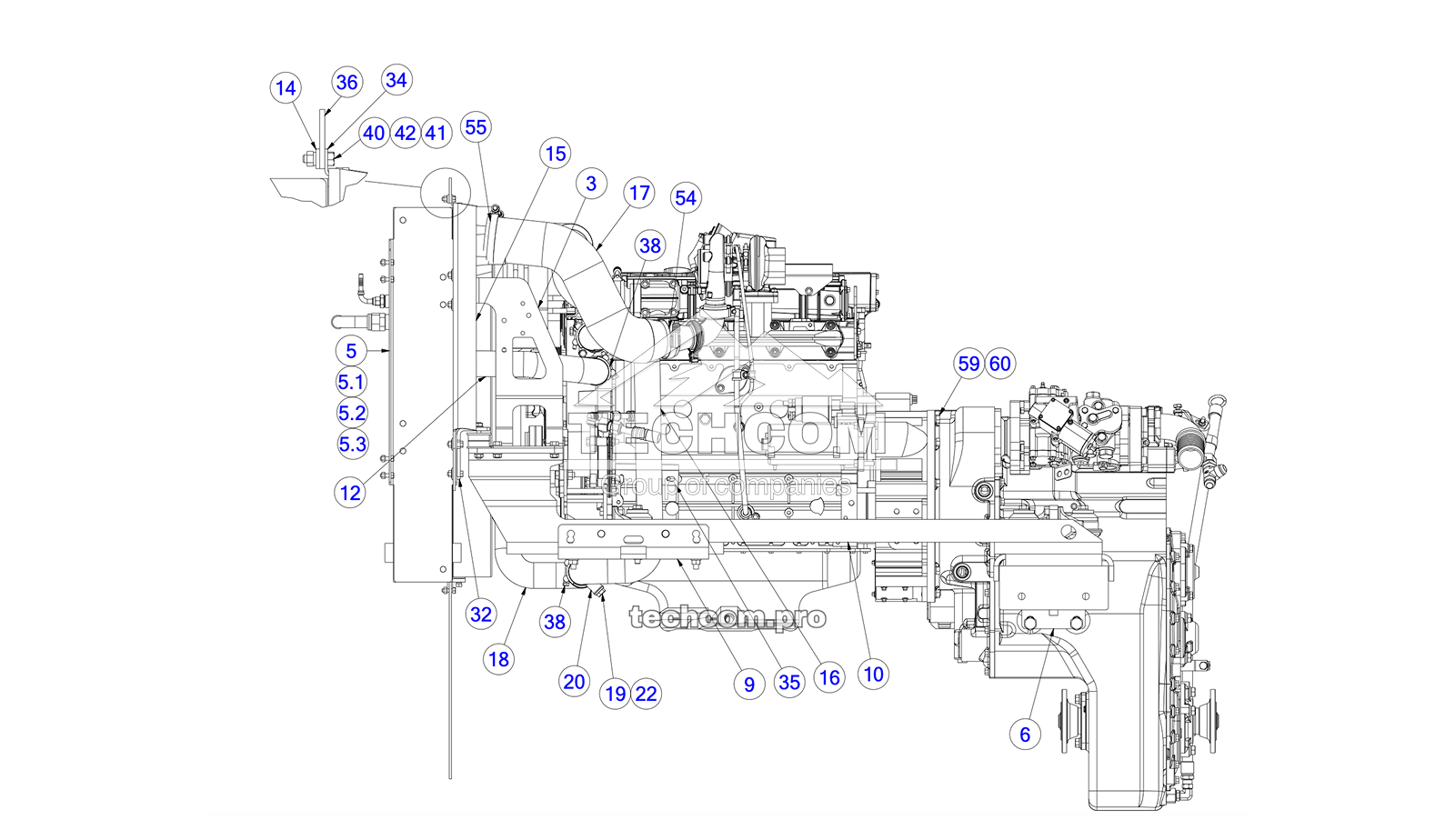

| 3 | 46081520 | Опора | 1 |
| 5 | 54825770 | Охладитель | 1 |
| 5.1 | 100111485 | Масляный радиатор | 1 |
| 5.2 | 100111484 | Воздушный радиатор | 1 |
| 5.3 | 100111483 | Водяной радиатор | 1 |
| 6 | 41950908 | Опора | 2 |
| 9 | 46117530 | Пластина опоры | 2 |
| 10 | 46117430 | Опора | 1 |
| 12 | 46118700 | Водяной шланг | 1 |
| 14 | 46190680 | Плоская крепёжная планка | 2 |
| 15 | 46190660 | Боковая резиновая пластина | 2 |
| 16 | 46118710 | Дренажный водяной шланг | 1 |
| 17 | 46118730 | Воздуховод с турбокомпрессором | 1 |
| 18 | 46118720 | Дренажный водяной шланг | 1 |
| 19 | 52080819 | Пробка R1/2" | 1 |
| 20 | 46118520 | Промежуточная труба | 1 |
| 22 | 52390200 | Уплотнительное кольцо USIT 21.5X28.7X2.5MM | 1 |
| 32 | 46081540 | Опора | 1 |
| 34 | 46190670 | Крепёжный элемент | 2 |
| 35 | 46182070 | Пластина | 1 |
| 36 | 46190690 | Верхняя резиновая пластина | 1 |
| 38 | 54952030 | Хомут AISI430, 60-63MM | 6 |
| 40 | 52060175 | Болт с шестигранной головкой ST8.8ZN, M8X25MM, DIN933 | 16 |
| 41 | 52114311 | Стопорная шайба M8X13MM, DIN25201 | 18 |
| 42 | 52110038 | Гайка шестигранная ST8ZN, M8, DIN934 | 24 |
| 54 | 100058541 | Хомут AISI304, 70-90MM | 2 |
| 55 | 100058542 | Хомут AISI304, 95-117MM | 2 |
| 59 | 52060241 | Болт с шестигранной головкой ST8.8ZN, M10X35MM, DIN933 | 12 |
| 60 | 52214251 | Стопорная шайба M10X16MM, DIN25201 | 16 |
Свяжитесь с нашей командой для проверки совместимости по серийному номеру, наличия и запроса коммерческого предложения на запчасти Spraymec MF 050 VC.
