Pièces de rechange pour Normet Spraymec MF 050 VC

100074236 Ensemble moteur – Normet Spraymec MF 050 VC

Numéro de pièce: 100074236

100074236 Ensemble moteur – Spraymec MF 050 VC

L’ensemble moteur 100074236 pour la Spraymec MF 050 VC comprend l’unité diesel complète avec transmission, structure de montage, composants d’admission et d’alimentation en carburant, supports, amortisseurs de vibrations et éléments de fixation nécessaires pour l’installation et le fonctionnement dans des applications souterraines de projection de béton.

L’ensemble comprend le moteur diesel, la boîte de vitesses, les supports et équerres, les composants d’admission et de carburant, les connexions de flexibles ainsi que l’ensemble complet des éléments de fixation. Il est destiné au remplacement ou à la révision complète de la section moteur de la machine.

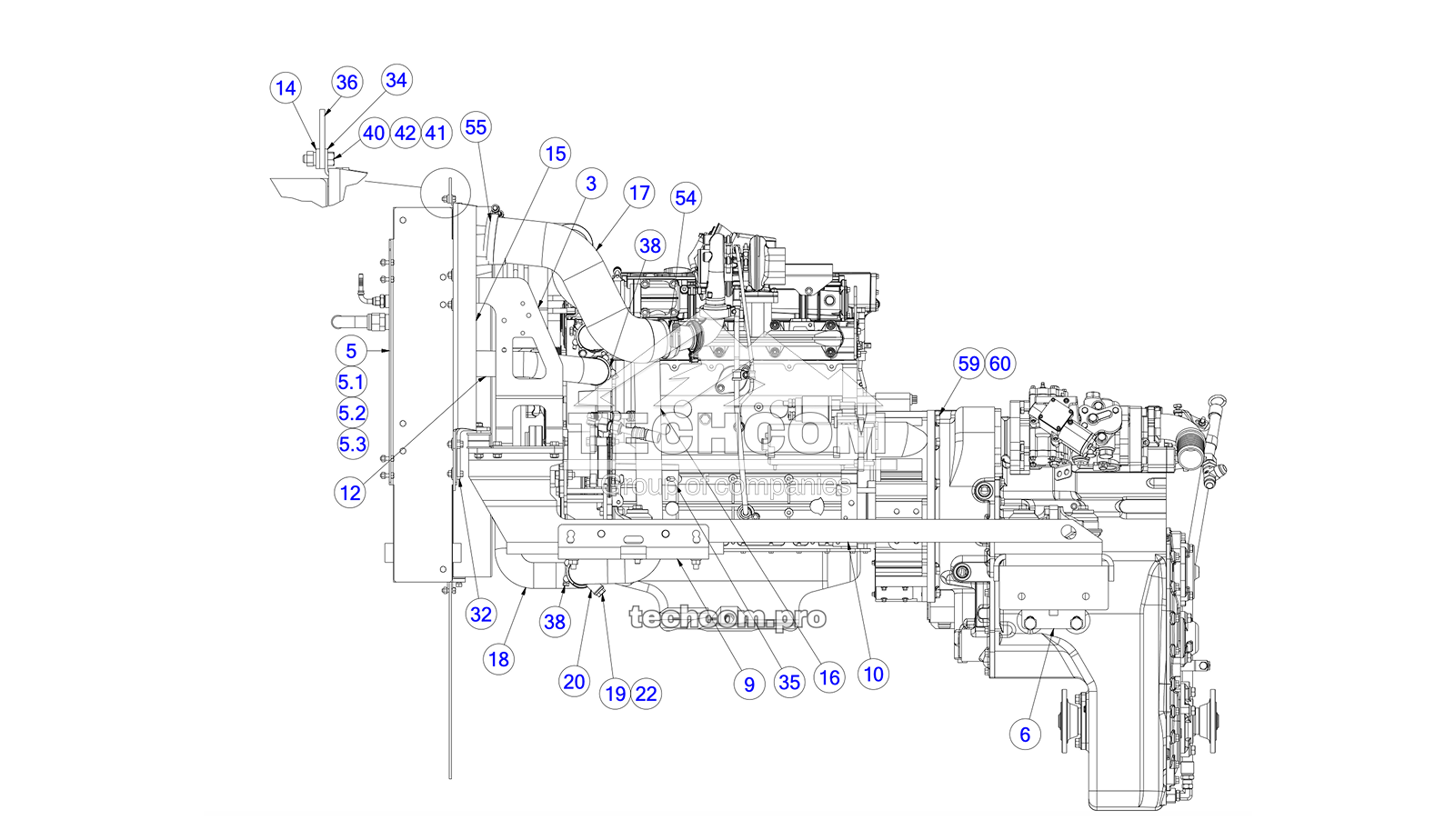

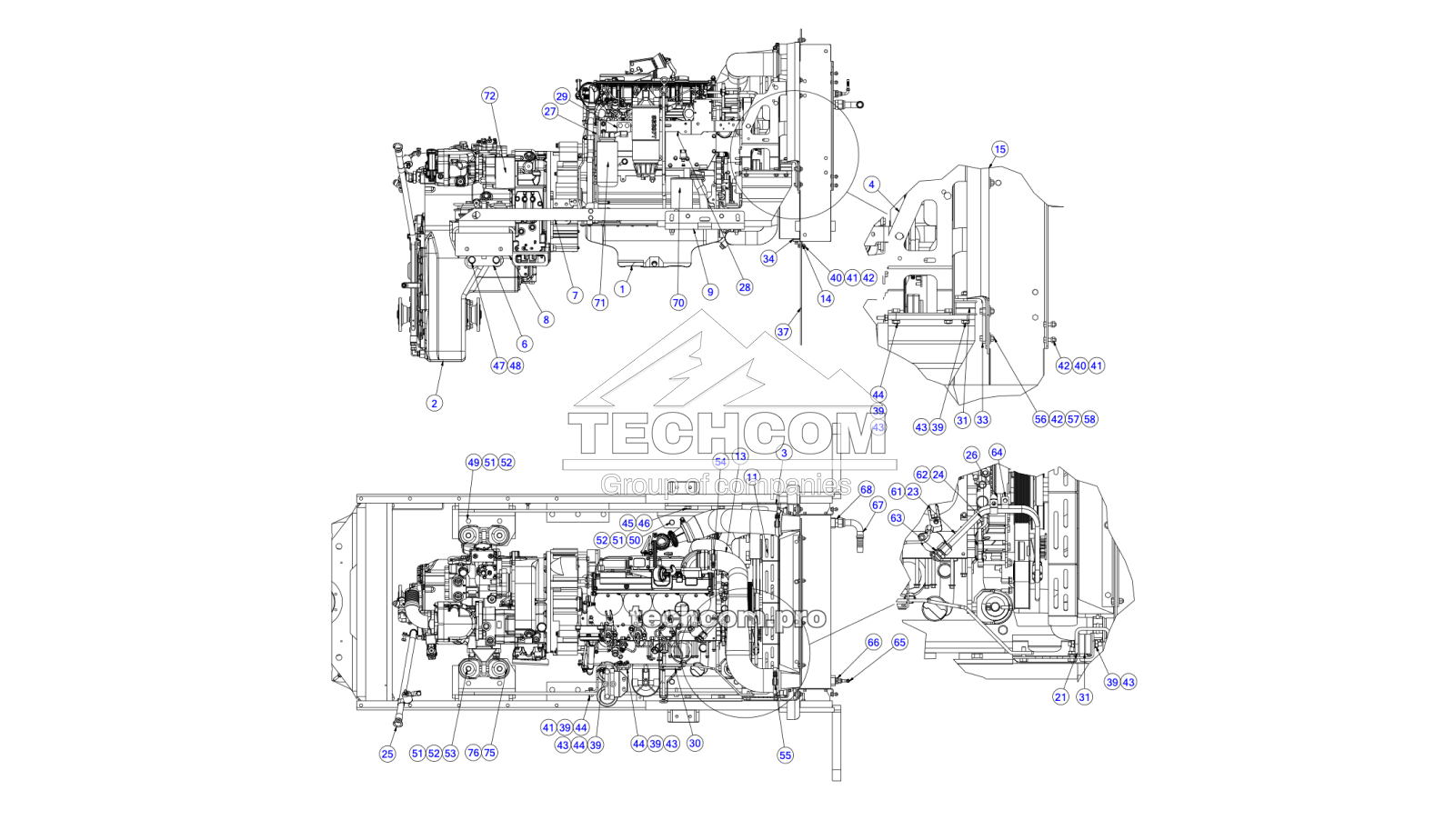

Composants inclus dans l’ensemble moteur 100074236

Item Part No. Name Qty
1 54825730 Moteur diesel 1
2 100039246 Boîte de vitesses 1
3 46081520 Support 1
4 46081510 Support 1
6 41950908 Support 2
7 46117450 Support 1
8 46117440 Support 2
9 46117530 Plaque de support 2
11 100028838 Couvercle 1
13 46118740 Conduit d’air avec turbo 1
14 46190680 Barre plate de fixation 2
15 46190660 Plaque latérale en caoutchouc 2
21 45952340 Support supérieur rabattable 2
23 46157380 Collecteur d’admission 1
24 46157400 Flexible d’alimentation en carburant 1
25 100002342 Jauge d’huile 1
26 46157420 Support 1
27 46154970 Barre plate de support 1
28 100046189 Support 1
29 46157100 Support 1
30 46157110 Support 1
31 54923321 Amortisseur de vibrations 4
33 46081530 Support 1
34 46190670 Élément de fixation 2
37 46190700 Plaque en caoutchouc 1
39 52110046 Écrou hexagonal ST8.8ZN, M10, DIN934 20
40 52060175 Vis à tête hexagonale ST8.8ZN, M8×25 mm, DIN933 16
41 52114311 Rondelle frein M8×13 mm, DIN25201 18
42 52110038 Écrou hexagonal ST8ZN, M8, DIN934 24
43 52200045 Rondelle STZN, M10, DIN125 22
44 52060233 Vis à tête hexagonale ST8.8ZN, M10×30 mm, DIN933 14
45 52214285 Rondelle frein M16×25 mm, DIN25201 4
46 52062106 Vis à tête hexagonale ST8.8ZN, M16×30 mm, DIN933 4
47 52064078 Vis à tête hexagonale ST8.8ZN, UNC 3/4"×50 8
48 52214020 Rondelle frein M20×30 mm, DIN25201 8
49 52062031 Vis à tête hexagonale ST8.8ZN, M12×40 mm, DIN933 4
50 52062041 Vis à tête hexagonale ST8.8ZN, M12×50 mm, DIN933 4
51 52117124 Écrou autofreiné ST8.8ZN, M12, DIN985 14
52 52200052 Rondelle M12, DIN125 24
53 52062551 Vis à tête hexagonale ST8.8ZN, M12×130 mm, DIN931 6
54 100058541 Collier de serrage AISI304, 70–90 mm 2
55 100058542 Collier de serrage AISI304, 95–117 mm 2
56 52060183 Vis à tête hexagonale ST8.8ZN, M8×30 mm, DIN933 8
57 52200060 Rondelle M14, DIN125 8
58 52200037 Rondelle M8, DIN125 8
61 52450301 Connecteur fileté droit 8M16F82EDMXS 1
62 52450897 Connecteur fileté droit 8M14F8OMXS 1
63 52450566 Raccord droit 8HMTXS 2
64 54916556 Fixation de flexible 2
65 56605272 Raccord de flexible 1
66 52450483 Connecteur fileté droit 6-8F42EDMXS 1
67 56605249 Raccord de flexible 1
68 / 70 52450350 / 100107996 Connecteur fileté droit / Filtre à huile 16-12F42EDMXS 1
71 100107998 Filtre à carburant 1
72 100107997 Filtre d’huile de transmission 1
3 46081520 Support 1
5 54825770 Refroidisseur 1
5.1 100111485 Radiateur d’huile 1
5.2 100111484 Radiateur d’air 1
5.3 100111483 Radiateur d’eau 1
6 41950908 Support 2
9 46117530 Plaque de support 2
10 46117430 Support 1
12 46118700 Flexible d’eau 1
14 46190680 Barre plate de fixation 2
15 46190660 Plaque latérale en caoutchouc 2
16 46118710 Flexible de drainage d’eau 1
17 46118730 Conduit d’air avec turbocompresseur 1
18 46118720 Flexible de drainage d’eau 1
19 52080819 Bouchon R1/2" 1
20 46118520 Tuyau intermédiaire 1
22 52390200 Anneau d’étanchéité USIT 21.5X28.7X2.5MM 1
32 46081540 Support 1
34 46190670 Élément de fixation 2
35 46182070 Plaque 1
36 46190690 Plaque supérieure en caoutchouc 1
38 54952030 Collier de serrage AISI430, 60-63MM 6
40 52060175 Vis à tête hexagonale ST8.8ZN, M8X25MM, DIN933 16
41 52114311 Rondelle frein M8X13MM, DIN25201 18
42 52110038 Écrou hexagonal ST8ZN, M8, DIN934 24
54 100058541 Collier de serrage AISI304, 70-90MM 2
55 100058542 Collier de serrage AISI304, 95-117MM 2
59 52060241 Vis à tête hexagonale ST8.8ZN, M10X35MM, DIN933 12
60 52214251 Rondelle frein M10X16MM, DIN25201 16
