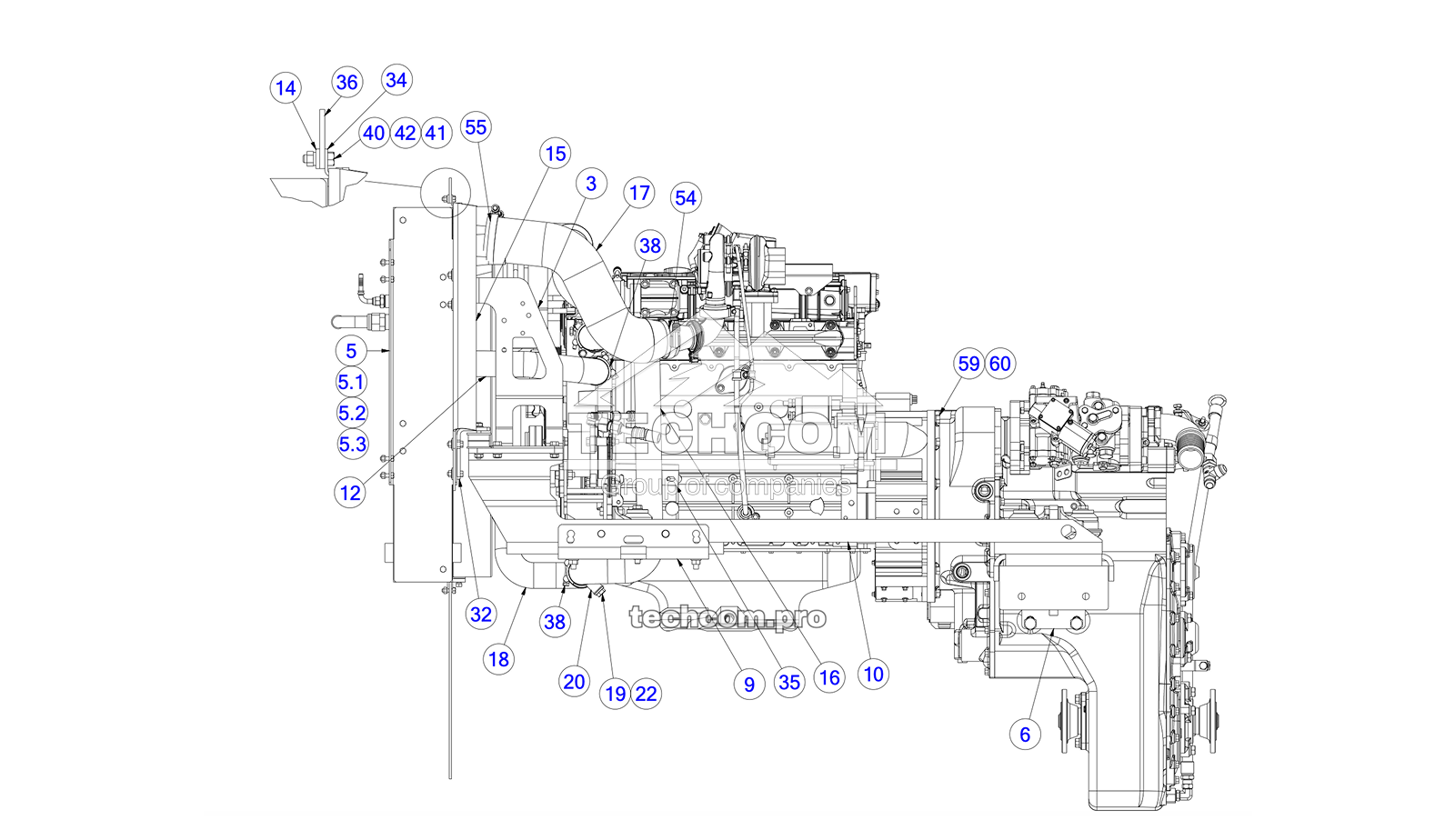

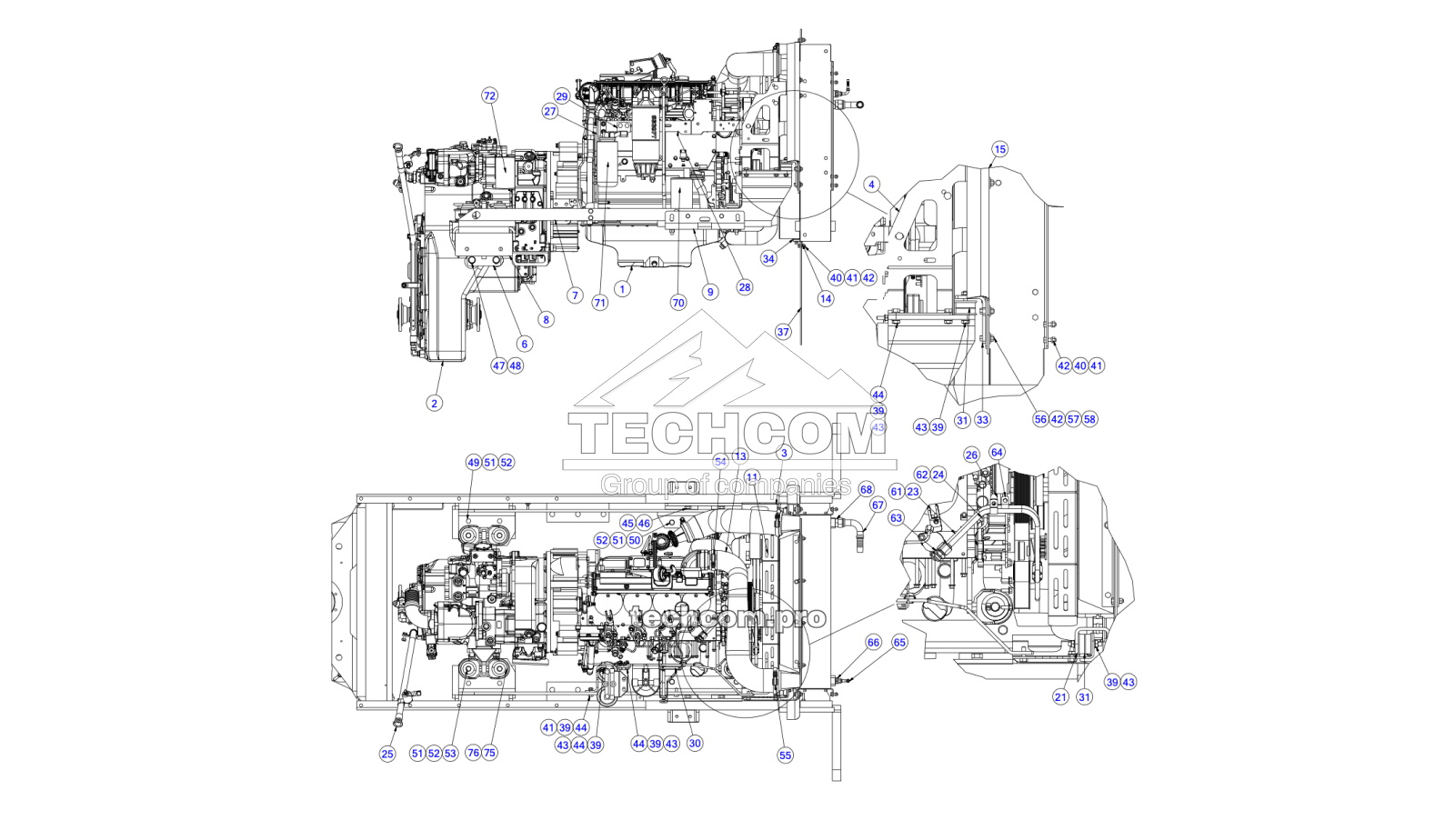

100074236 Conjunto de motor – Spraymec MF 050 VC
El conjunto de motor 100074236 para la Spraymec MF 050 VC incluye la unidad diésel completa con transmisión, estructura de montaje, componentes de admisión y combustible, soportes, amortiguadores de vibración y elementos de fijación necesarios para la instalación y el funcionamiento en aplicaciones subterráneas de proyección de hormigón.
El conjunto comprende el motor diésel, la caja de cambios, soportes y escuadras, componentes de admisión y combustible, conexiones de mangueras y el juego completo de elementos de fijación. Está destinado a la sustitución o reacondicionamiento de la sección completa del motor de la máquina.
Componentes incluidos en el conjunto de motor 100074236
| Item | Part No. | Name | Qty |
|---|---|---|---|
| 1 | 54825730 | Motor diésel | 1 |
| 2 | 100039246 | Caja de cambios | 1 |
| 3 | 46081520 | Soporte | 1 |
| 4 | 46081510 | Soporte | 1 |
| 6 | 41950908 | Soporte | 2 |
| 7 | 46117450 | Soporte | 1 |
| 8 | 46117440 | Soporte | 2 |
| 9 | 46117530 | Placa de soporte | 2 |
| 11 | 100028838 | Tapa | 1 |
| 13 | 46118740 | Conducto de aire con turbo | 1 |
| 14 | 46190680 | Barra plana de fijación | 2 |
| 15 | 46190660 | Placa lateral de goma | 2 |
| 21 | 45952340 | Soporte superior plegable | 2 |
| 23 | 46157380 | Colector de admisión | 1 |
| 24 | 46157400 | Manguera de suministro de combustible | 1 |
| 25 | 100002342 | Varilla medidora de aceite | 1 |
| 26 | 46157420 | Soporte | 1 |
| 27 | 46154970 | Barra plana de soporte | 1 |
| 28 | 100046189 | Soporte | 1 |
| 29 | 46157100 | Soporte | 1 |
| 30 | 46157110 | Soporte | 1 |
| 31 | 54923321 | Amortiguador de vibración | 4 |
| 33 | 46081530 | Soporte | 1 |
| 34 | 46190670 | Elemento de fijación | 2 |
| 37 | 46190700 | Placa de goma | 1 |
| 39 | 52110046 | Tuerca hexagonal ST8.8ZN, M10, DIN934 | 20 |
| 40 | 52060175 | Tornillo cabeza hexagonal ST8.8ZN, M8×25 mm, DIN933 | 16 |
| 41 | 52114311 | Arandela de seguridad M8×13 mm, DIN25201 | 18 |
| 42 | 52110038 | Tuerca hexagonal ST8ZN, M8, DIN934 | 24 |
| 43 | 52200045 | Arandela STZN, M10, DIN125 | 22 |
| 44 | 52060233 | Tornillo cabeza hexagonal ST8.8ZN, M10×30 mm, DIN933 | 14 |
| 45 | 52214285 | Arandela de seguridad M16×25 mm, DIN25201 | 4 |
| 46 | 52062106 | Tornillo cabeza hexagonal ST8.8ZN, M16×30 mm, DIN933 | 4 |
| 47 | 52064078 | Tornillo cabeza hexagonal ST8.8ZN, UNC 3/4"×50 | 8 |
| 48 | 52214020 | Arandela de seguridad M20×30 mm, DIN25201 | 8 |
| 49 | 52062031 | Tornillo cabeza hexagonal ST8.8ZN, M12×40 mm, DIN933 | 4 |
| 50 | 52062041 | Tornillo cabeza hexagonal ST8.8ZN, M12×50 mm, DIN933 | 4 |
| 51 | 52117124 | Tuerca autoblocante ST8.8ZN, M12, DIN985 | 14 |
| 52 | 52200052 | Arandela M12, DIN125 | 24 |
| 53 | 52062551 | Tornillo cabeza hexagonal ST8.8ZN, M12×130 mm, DIN931 | 6 |
| 54 | 100058541 | Abrazadera de manguera AISI304, 70–90 mm | 2 |
| 55 | 100058542 | Abrazadera de manguera AISI304, 95–117 mm | 2 |
| 56 | 52060183 | Tornillo cabeza hexagonal ST8.8ZN, M8×30 mm, DIN933 | 8 |
| 57 | 52200060 | Arandela M14, DIN125 | 8 |
| 58 | 52200037 | Arandela M8, DIN125 | 8 |
| 61 | 52450301 | Conector roscado recto 8M16F82EDMXS | 1 |
| 62 | 52450897 | Conector roscado recto 8M14F8OMXS | 1 |
| 63 | 52450566 | Acoplamiento recto 8HMTXS | 2 |
| 64 | 54916556 | Fijación de manguera | 2 |
| 65 | 56605272 | Acoplamiento de manguera | 1 |
| 66 | 52450483 | Conector roscado recto 6-8F42EDMXS | 1 |
| 67 | 56605249 | Acoplamiento de manguera | 1 |
| 68 / 70 | 52450350 / 100107996 | Conector roscado recto / Filtro de aceite 16-12F42EDMXS | 1 |
| 71 | 100107998 | Filtro de combustible | 1 |
| 72 | 100107997 | Filtro de aceite de transmisión | 1 |
| 3 | 46081520 | Soporte | 1 |
| 5 | 54825770 | Refrigerador | 1 |
| 5.1 | 100111485 | Radiador de aceite | 1 |
| 5.2 | 100111484 | Radiador de aire | 1 |
| 5.3 | 100111483 | Radiador de agua | 1 |
| 6 | 41950908 | Soporte | 2 |
| 9 | 46117530 | Placa de soporte | 2 |
| 10 | 46117430 | Soporte | 1 |
| 12 | 46118700 | Manguera de agua | 1 |
| 14 | 46190680 | Barra plana de fijación | 2 |
| 15 | 46190660 | Placa lateral de goma | 2 |
| 16 | 46118710 | Manguera de drenaje de agua | 1 |
| 17 | 46118730 | Conducto de aire con turbocompresor | 1 |
| 18 | 46118720 | Manguera de drenaje de agua | 1 |
| 19 | 52080819 | Tapón R1/2" | 1 |
| 20 | 46118520 | Tubería intermedia | 1 |
| 22 | 52390200 | Anillo de sellado USIT 21.5X28.7X2.5MM | 1 |
| 32 | 46081540 | Soporte | 1 |
| 34 | 46190670 | Elemento de fijación | 2 |
| 35 | 46182070 | Placa | 1 |
| 36 | 46190690 | Placa superior de goma | 1 |
| 38 | 54952030 | Abrazadera de manguera AISI430, 60-63MM | 6 |
| 40 | 52060175 | Tornillo cabeza hexagonal ST8.8ZN, M8X25MM, DIN933 | 16 |
| 41 | 52114311 | Arandela de seguridad M8X13MM, DIN25201 | 18 |
| 42 | 52110038 | Tuerca hexagonal ST8ZN, M8, DIN934 | 24 |
| 54 | 100058541 | Abrazadera de manguera AISI304, 70-90MM | 2 |
| 55 | 100058542 | Abrazadera de manguera AISI304, 95-117MM | 2 |
| 59 | 52060241 | Tornillo cabeza hexagonal ST8.8ZN, M10X35MM, DIN933 | 12 |
| 60 | 52214251 | Arandela de seguridad M10X16MM, DIN25201 | 16 |
Contacte con nuestro equipo para verificar compatibilidad por número de serie, disponibilidad y solicitar presupuesto de repuestos para Spraymec MF 050 VC.
