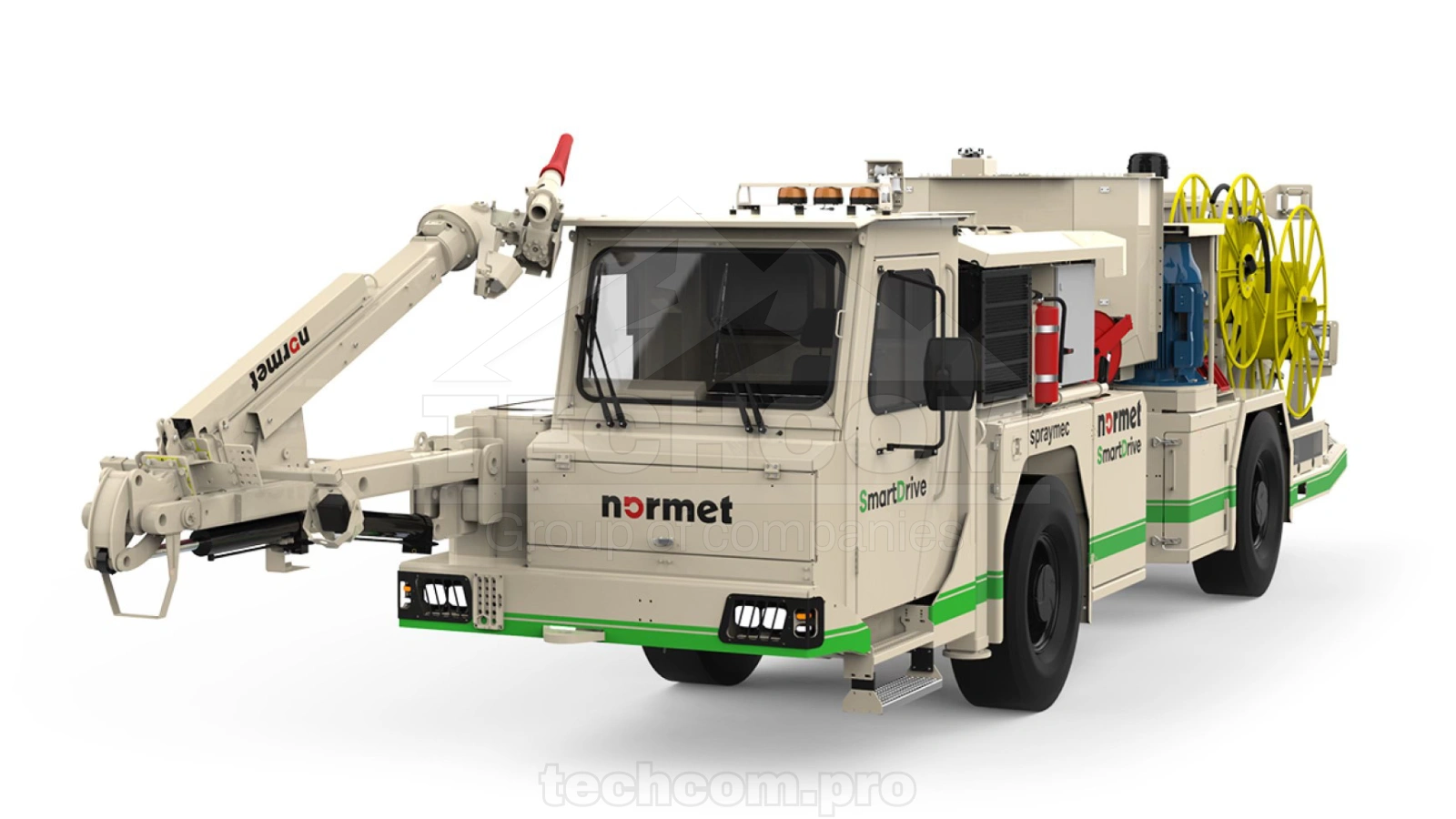

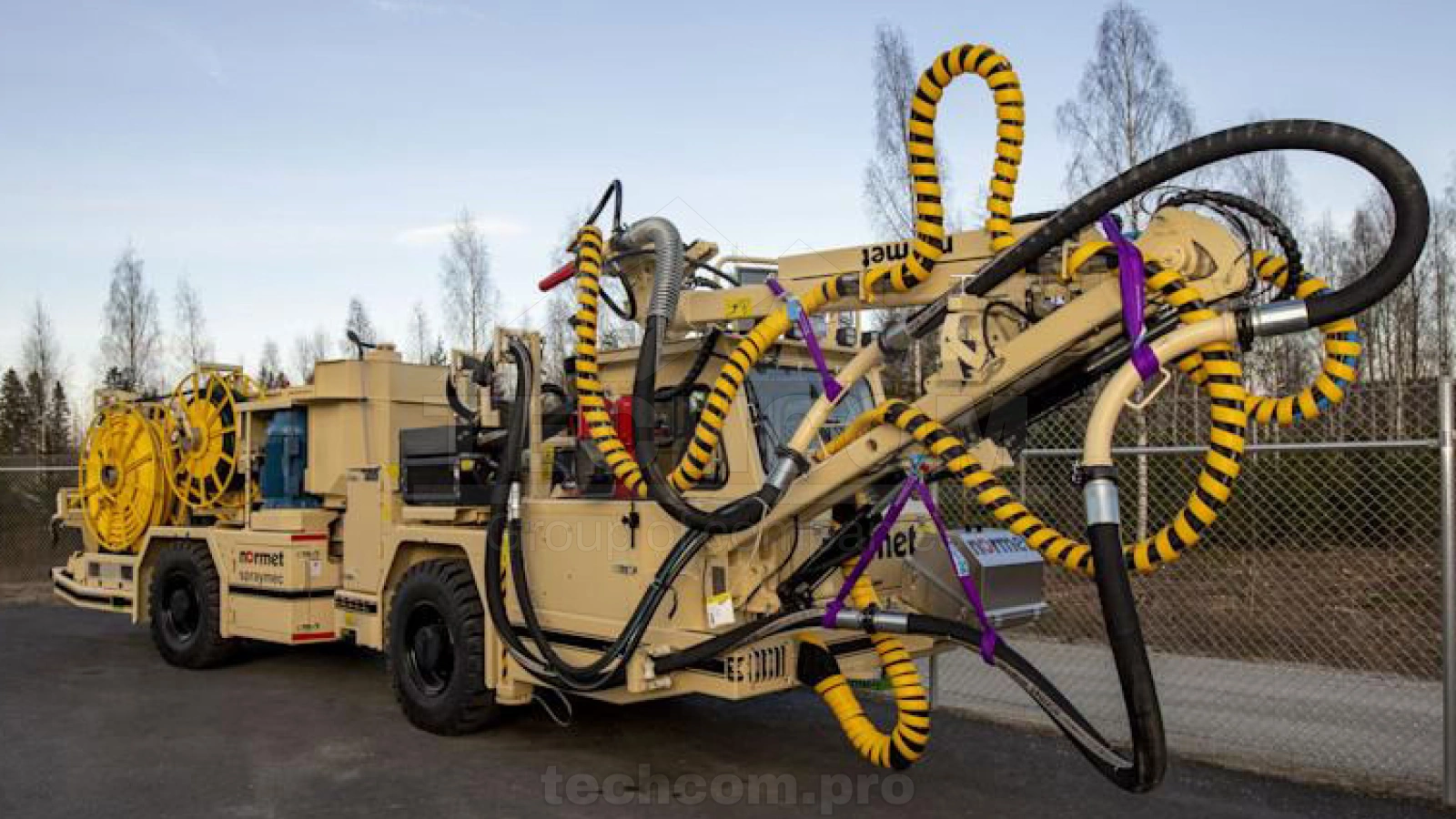

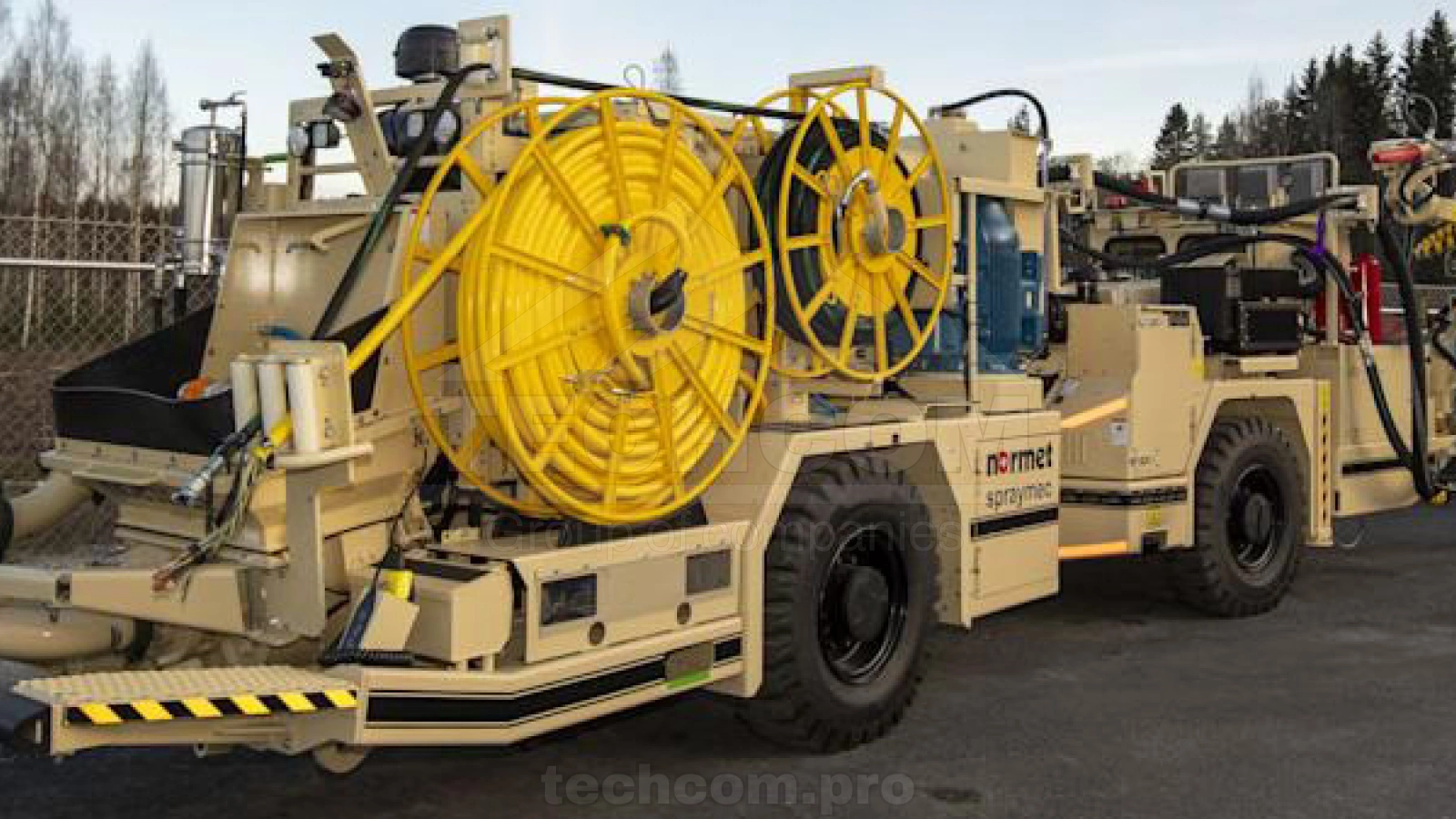

El Spraymec MF 050 VC es una máquina de proyección de hormigón móvil electrohidráulica y autopropulsada, diseñada para operaciones mineras modernas en túneles de tamaño pequeño y mediano. El modelo también está disponible en una versión SmartDrive totalmente eléctrica con batería, que garantiza cero emisiones y un mantenimiento reducido. Puede funcionar con un grupo hidráulico eléctrico o con motor diésel. El sistema de dosificación de acelerador totalmente sincronizado asegura una calidad de proyección óptima y un control preciso en condiciones subterráneas exigentes.
El robusto chasis articulado con cabina homologada FOPS/ROPS, sistemas de seguridad avanzados y un entorno ergonómico para el operador ofrece el máximo confort y control. Con su brazo de proyección eficiente, la opción de monitoreo de espesor SmartScan y el compresor integrado, el MF 050 VC proporciona una excelente productividad, fiabilidad y menor rebote en la aplicación de hormigón.
| Parámetro | Valor |
|---|---|
| Aplicación | Proyector de hormigón articulado para minería y tunelización |
| Fuente de energía | Motor diésel o grupo electrohidráulico |
| Bomba de hormigón | Normet NSP 30 de doble pistón |
| Caudal de bombeo | Hasta 19 m³/h (diésel) / 27 m³/h (eléctrico) |
| Presión de bombeo | Máx. 51 bar (250 bar hidráulico) |
| Tamaño máximo del árido | 16 mm (con fibras hasta 60 mm) |
| Sistema de acelerador | Bomba hidráulica tipo mono, máx. 12 bar, 0.6–16 L/min |
| Capacidad del depósito de acelerador | 500 L (estándar), opcional 850 L |
| Compresor | Tipo tornillo eléctrico, 10 m³/min a 7 bar (FAD) – motor de 55 kW |
| Brazo de proyección | SB 500 B, rotación 270°, elevación −20°…+75°, extensión 2.2 m |
| Movimiento de la boquilla | Rotación 420°, inclinación 105° |
| Diámetro de la línea de hormigón | 65 mm (montaje en el lado izquierdo) |
| Carrete de manguera de agua | Manual 30 m / manguera de ¾″ |
| Motor | Deutz TCD 2013 L04 2V, 120 kW a 2200 rpm, Stage III (Tier 3) |
| Transmisión | Dana serie 24 000, cambio power shift, tracción 4WD, 3 marchas adelante y atrás |
| Velocidad máxima | 25 km/h (6 km/h en 1ª marcha) |
| Esfuerzo de tracción | 133 kN |
| Depósito de combustible | 240 L |
| Depósito de aceite hidráulico | 400 L con filtración de 10 µm |
| Sistema eléctrico | 24 V DC con bus CAN y diagnóstico de fallos |
| Sistema de alta tensión | 400 V / 50 Hz, enrollador hidráulico de cable 100 m |
| Cabina | Homologada FOPS/ROPS, asiento suspendido, pantalla MID multifunción |
| Frenos | Frenos multidisco hidráulicos + freno de estacionamiento SAHR |
| Dirección | Dirección articulada hidráulica, ±40° |
| Dimensiones (L × A × H) | 11 700 × 2 000 × 2 600 mm |
| Distancia entre ejes | 3 650 mm |
| Distancia al suelo | 320 mm |
| Radio de giro | Exterior 6 800 mm / Interior 3 900 mm |
| Peso operativo | 18 000 kg |
TechCom suministra repuestos para Spraymec MF 050 VC, incluyendo bombas, sistemas de dosificación, componentes hidráulicos y piezas de desgaste, garantizando fiabilidad a largo plazo y un rendimiento preciso en operaciones subterráneas de proyección de hormigón.
