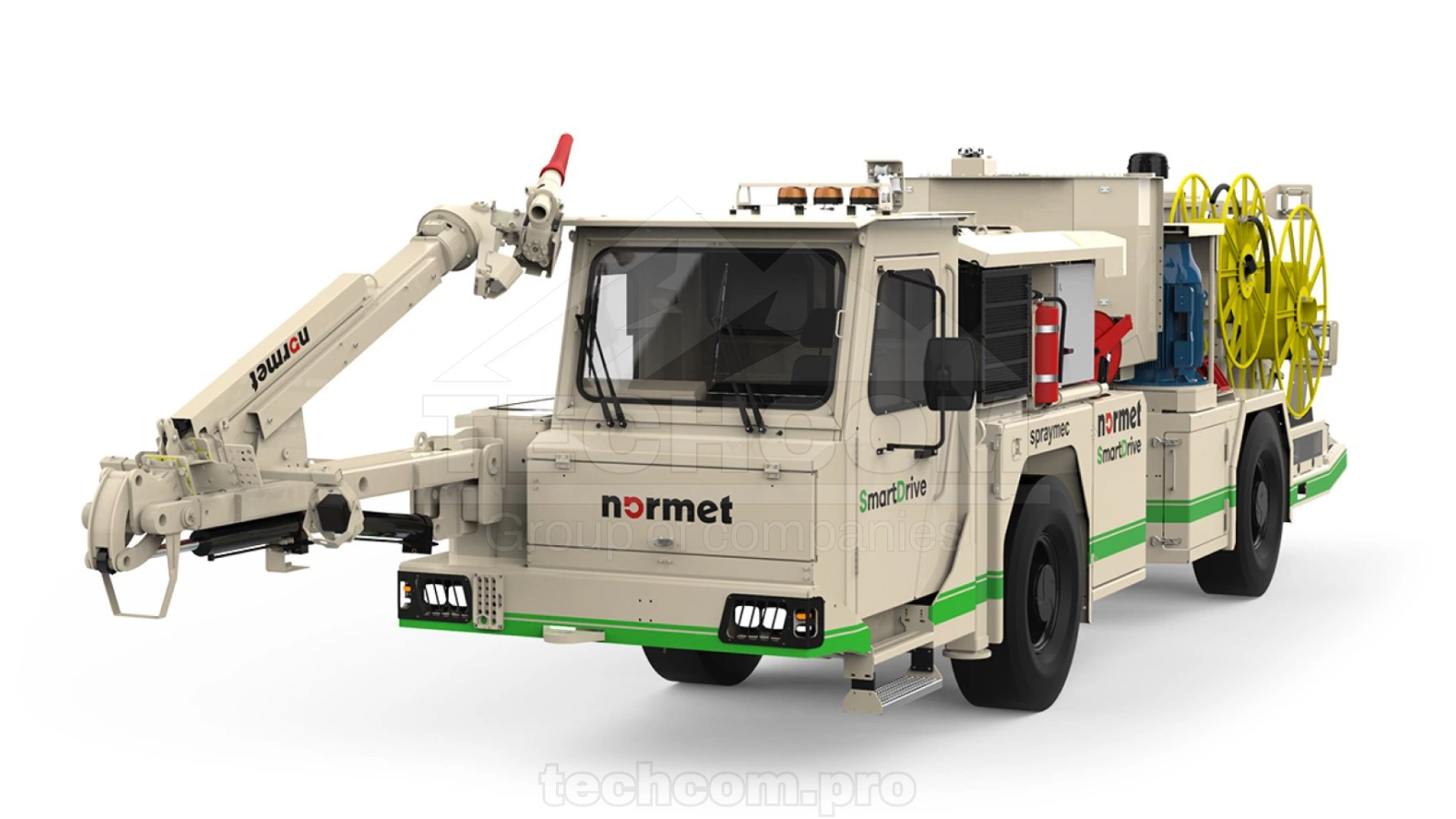

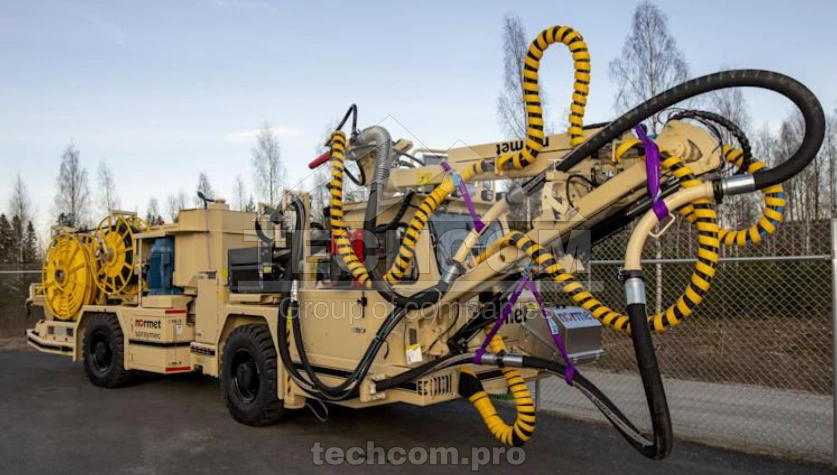

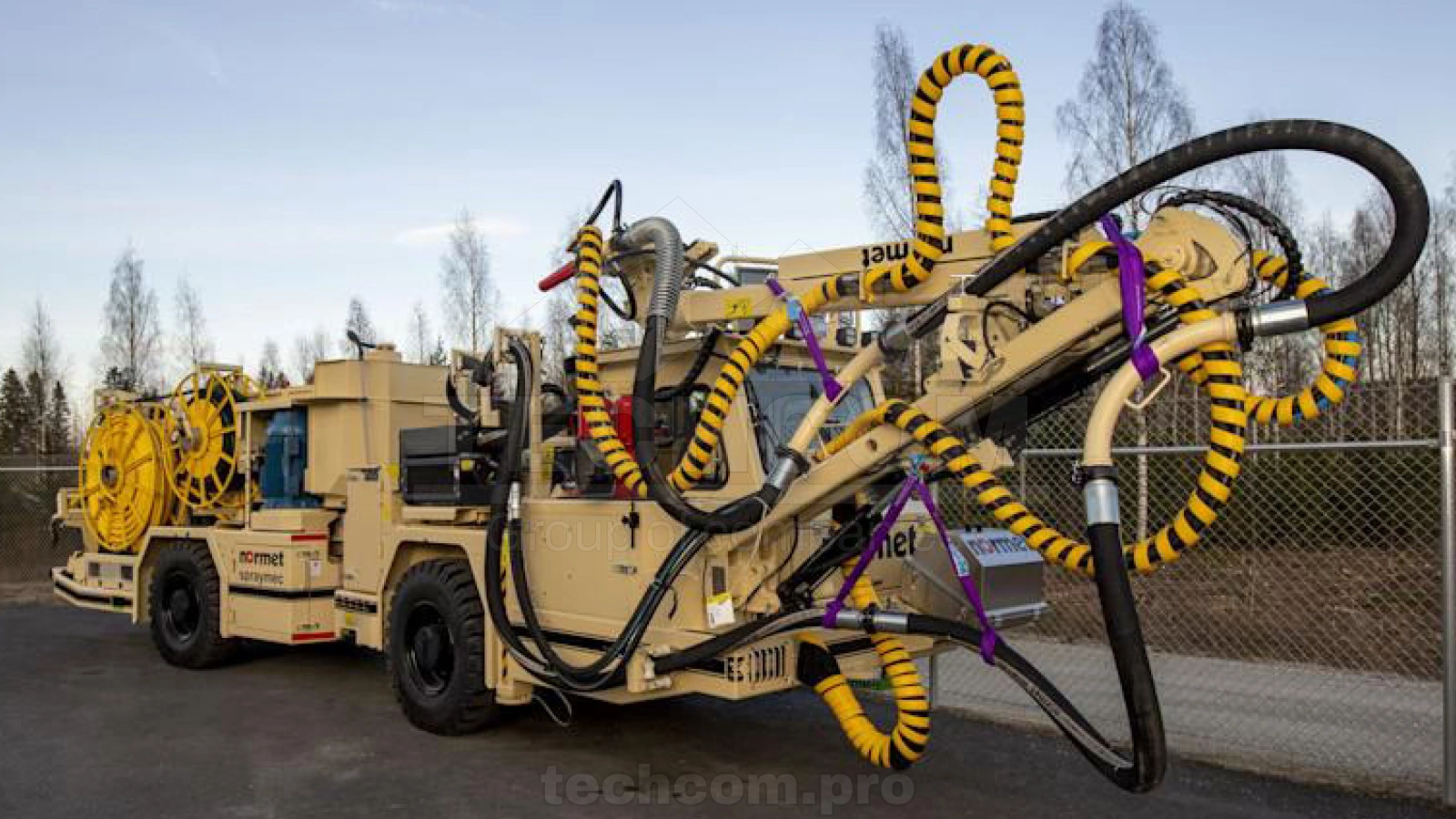

Normet Spraymec MF 050 VC — это самоходная электромеханическая установка для торкретирования бетона, предназначенная для современных горнодобывающих работ в тоннелях малого и среднего сечения. Модель также доступна в версии SmartDrive с полностью электрическим приводом, обеспечивающей нулевые выбросы и минимальные затраты на обслуживание. Установка может работать как от электрогидравлического агрегата, так и от дизельного двигателя. Полностью синхронизированная система дозирования ускорителя обеспечивает высокое качество распыления и точный контроль даже в сложных подземных условиях.
Прочная сочленённая рама, кабина с сертификацией FOPS/ROPS, современные системы безопасности и эргономичное рабочее место оператора обеспечивают комфорт и полный контроль при работе. Благодаря эффективной стреле торкретирования, системе измерения толщины SmartScan и встроенному компрессору, установка MF 050 VC отличается высокой производительностью, надёжностью и сниженным уровнем отскока бетона при нанесении.
| Параметр | Значение |
|---|---|
| Назначение | Артикулированная установка для торкретирования бетона в шахтах и тоннелях |
| Источник энергии | Дизельный двигатель или электро-гидравлический привод |
| Бетонный насос | Двухпоршневой насос Normet NSP 30 |
| Производительность насоса | До 19 м³/ч (дизель) / 27 м³/ч (электро-гидравлический) |
| Давление нагнетания | Макс. 51 бар (250 бар гидравлическое) |
| Максимальный размер заполнителя | 16 мм (с фиброй до 60 мм) |
| Система подачи ускорителя | Гидравлический насос моно-типа, макс. 12 бар, 0,6–16 л/мин |
| Ёмкость бака ускорителя | 500 л (стандарт), опция 850 л |
| Компрессор | Винтовой электрический, 10 м³/мин при 7 бар (FAD), двигатель 55 кВт |
| Стрела торкретирования | SB 500 B, вращение 270°, подъём −20°…+75°, вылет 2,2 м |
| Движение сопла | Поворот 420°, наклон 105° |
| Диаметр бетонопровода | 65 мм (левая установка) |

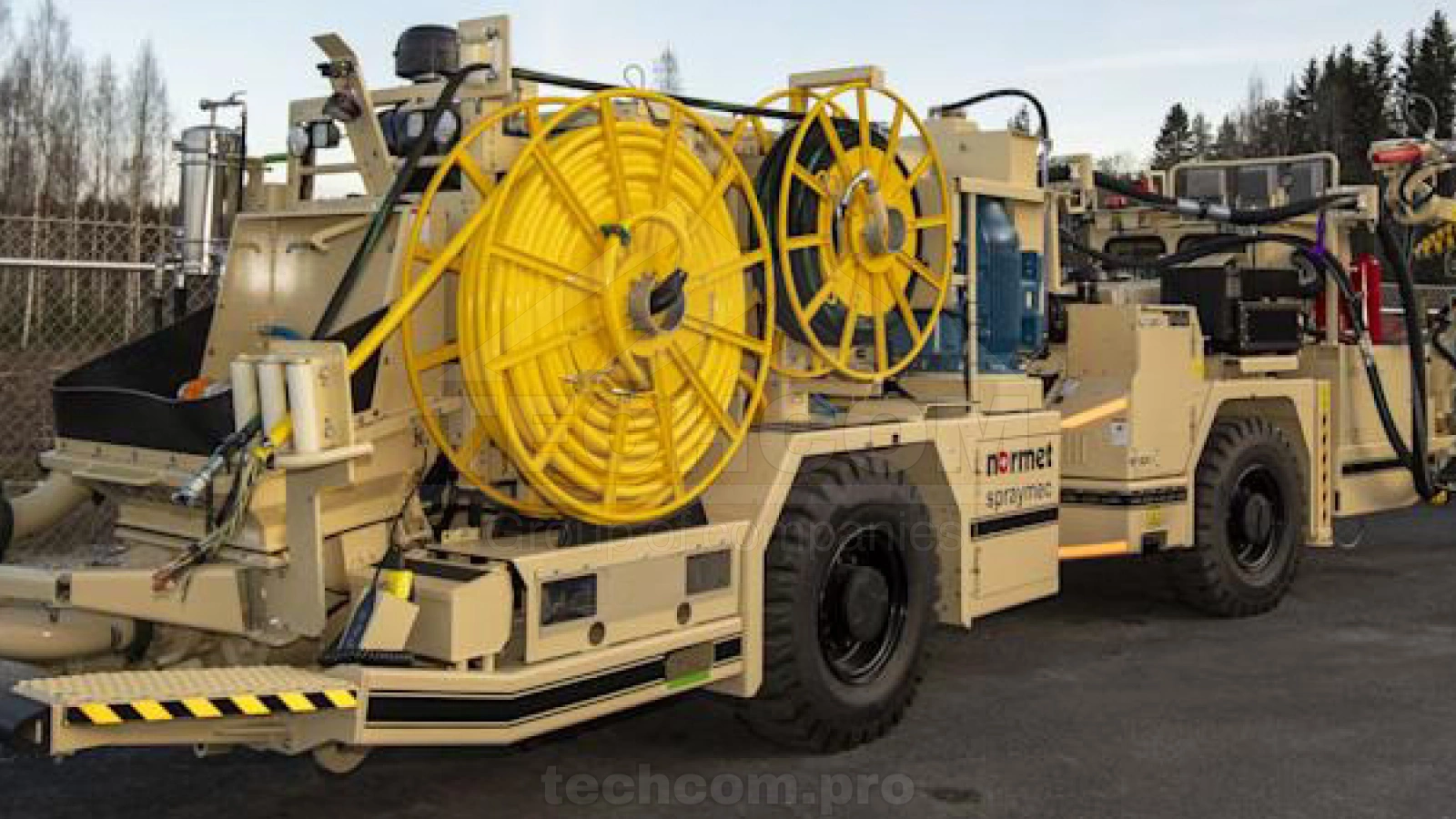

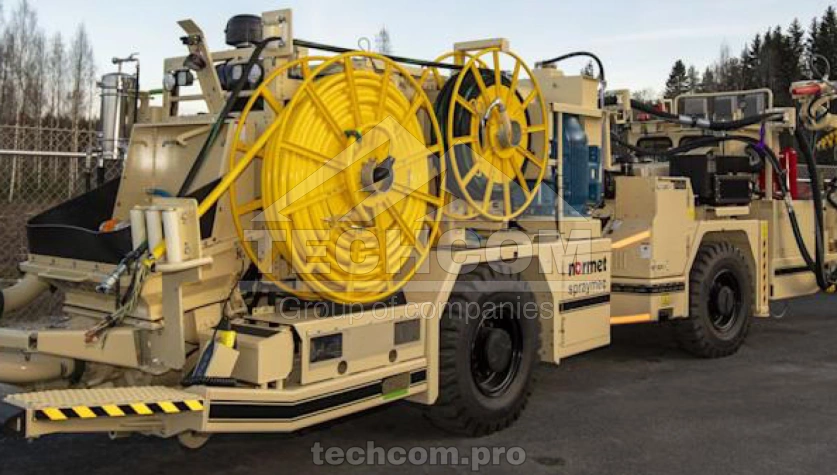

| Катушка с водяным шлангом | Ручная, 30 м / ¾″ шланг |
| Двигатель | Deutz TCD 2013 L04 2V, 120 кВт при 2200 об/мин, Stage III (Tier 3) |
| Трансмиссия | Dana серии 24 000, power shift, полный привод, 3 передачи вперёд и назад |
| Максимальная скорость | 25 км/ч (6 км/ч на 1-й передаче) |
| Тяговое усилие | 133 кН |
| Топливный бак | 240 л |
| Гидравлический бак | 400 л, фильтрация 10 мкм |
| Электросистема | 24 В DC, шина CAN, встроенная диагностика |
| Система высокого напряжения | 400 В / 50 Гц, гидравлическая катушка кабеля 100 м |
| Кабина | Сертифицирована FOPS/ROPS, подвесное сиденье, многофункциональный дисплей MID |
| Тормоза | Многодисковые гидравлические + стояночный тормоз SAHR |
| Рулевое управление | Гидравлическое сочленённое, угол ±40° |
| Габариты (Д × Ш × В) | 11 700 × 2 000 × 2 600 мм |
| База колес | 3 650 мм |
| Дорожный просвет | 320 мм |
| Радиус поворота | Внешний 6 800 мм / внутренний 3 900 мм |
| Эксплуатационная масса | 18 000 кг |
Компания TechCom поставляет запасные части для установки Spraymec MF 050 VC, включая насосы, системы дозирования, гидравлические узлы и изнашиваемые детали, обеспечивая долговечность и точность работы при торкретировании в подземных условиях.
