BG00488112 gG Коробка передач в сборе – Sandvik TH540
Коробка передач в сборе BG00488112 gG устанавливается на подземные самосвалы Sandvik TH540. Узел является частью трансмиссионной системы и включает гидравлические, смазочные и контрольные компоненты, обеспечивающие надежную работу коробки передач в тяжелых условиях подземной добычи.

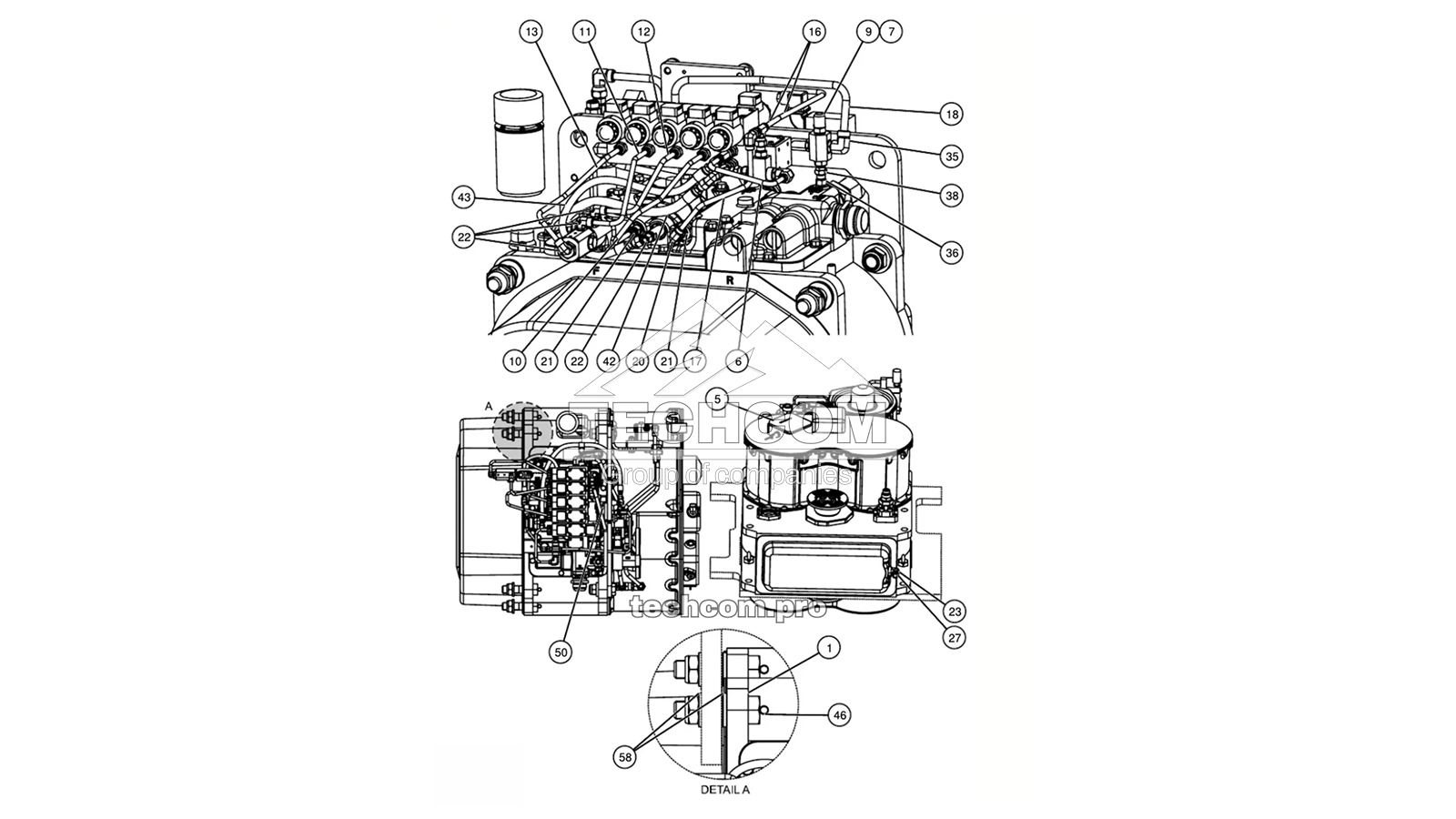

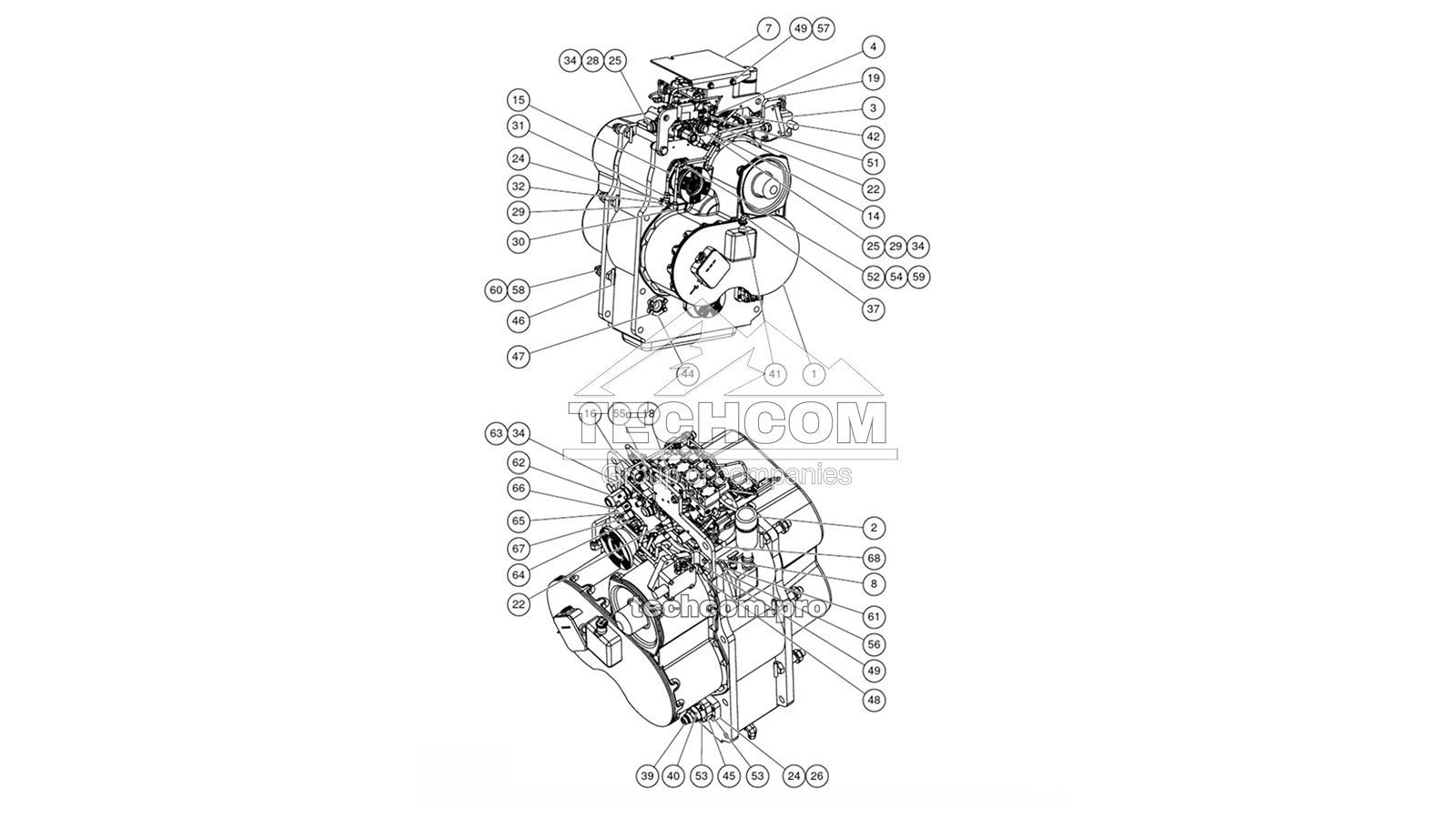

Компоненты, входящие в коробку передач BG 00488112 gG
| Поз. | Part No. | Наименование | Стандартное обозначение |
|---|---|---|---|
| 1 | BG00418107 | Трансмиссия | - |
| 2 | 56211797 | Заливочная трубка | - |
| 3 | 56031308 | Клапан в сборе | - |
| 4 | 56042256 | Адаптер в сборе | - |
| 5 | 56037535 | Датчик скорости в сборе | - |
| 6 | 56042338 | Клапанный блок | - |
| 7 | 56034518 | Крышка | - |
| 8 | 56042448 | Опорный блок | - |
| 9 | 04130190 | Штуцер манометра | G 1/4 |
| 10 | 56043086 | Трубопровод | ORFS D 8X1 AISI 304 |
| 11 | 56043085 | Трубопровод | ORFS D 8X1 AISI 304 |
| 12 | 56043084 | Трубопровод | ORFS D 8X1 AISI 304 |
| 13 | 56043083 | Трубопровод | ORFS D 8X1 AISI 304 |
| 14 | 56043092 | Трубопровод | ORFS D 12X1.5 |
| 15 | BG00503485 | Трубопровод | ORFS D 12X1.5 |
| 16 | 56043088 | Трубопровод | ORFS D 8X1 AISI 304 |
| 17 | 56043087 | Трубопровод | ORFS D 8X1 AISI 304 |
| 18 | BG00503884 | Трубопровод | ORFS D 12X1.5 |
| 19 | BG00503894 | Трубопровод | ORFS D 12X1.5 |
| 20 | 04182600 | Угловой адаптер | ORFS 9/16 Swivel Nut |
| 21 | 04182300 | Гидравлический адаптер | ORFS 9/16 - NPTF 1/8 |
| 22 | 04182500 | Угловой адаптер | ORFS 9/16 - NPTF 1/8 |
| 23 | 56037079 | Угловой адаптер | 3/4-14NPTF - 13/15-16 ORFS |
| 24 | 04132323 | Переходной адаптер | NPTF 3/4 - G 1/2 |
| 25 | 29604399 | Соединитель | - |
| 26 | 00296600 | Фланец | - |
| 27 | 04182923 | Колпачок | - |
| 28 | 02781220 | Соединитель | UNF 1.7/8 (JIC) - UNF 1.5/8 |
| 29 | 04136413 | Тройник | R 1/2 |
| 30 | 04182411 | Угловой адаптер | ORFS 13/16 - G 1/2 |
| 31 | 04182216 | Гидравлический адаптер | ORFS 13/16 - G 1/2 |
| 32 | 09371816 | Уплотнение Usit | 21.5X28.7X2.5 |
| 34 | 09370031 | Уплотнительное кольцо | 36.2X3 |
| 35 | 04182409 | Угловой адаптер | ORFS 13/16 - G 1/4 |
| 36 | 04182104 | Гидравлический адаптер | ORFS 9/16 - UNF 7/16 |
| 37 | 04182603 | Угловой адаптер | ORFS 13/16 Swivel Nut |
| 38 | 55026258 | Гидравлический адаптер | ORFS 9/16 - G 1/4 Swivel Male |
| 39 | 04182784 | Переходник трубки | ORFS 1.3/16 - 1.7/16 |
| 40 | 04182264 | Гидравлический адаптер | ORFS 1.7/16 - G 1.1/2 |
| 41 | 56019874 | Гидравлический адаптер | ORFS 13/16 - NPTF 3/4 |
| 42 | 02835180 | Гидравлический рукав | R2T-04-0700-V4A-V4A-0-0 |
| 43 | 02825680 | Гидравлический рукав | R2T-04-0600-V4A-V4A-0-0 |
| 44 | 07615529 | Монтажный элемент | - |
| 45 | 07615704 | Фланец | Резьба 1 1/2 |
| 46 | 29606673 | Стопорный болт | M27X110 |
| 47 | 06535461 | Болт с шестигранной головкой | 1/2 UNC X 1 1/4 Grade 5, SAE 105 |
| 48 | AF00101650 | Болт с неполной резьбой | M24X80 - 8.8 ZN ISO 4014 |
| 49 | 06530440 | Болт с шестигранной головкой | M12X25 - 8.8 ISO 4017 |
| 50 | 06530421 | Болт с шестигранной головкой | M10X20 - 8.8 ISO 4017 |
| 51 | AF00100433 | Болт с неполной резьбой | M8X55 - 8.8 ZN ISO 4014 |
| 52 | AF00100137 | Болт с полной резьбой | M6X25 - 8.8 ISO 4017 |
| 53 | 06538062 | Винт | UNC 1/2 X 1 1/2 |
| 54 | 56010674 | Хомут трубопровода | D=12 |
| 55 | 55158399 | Датчик давления | 400 BAR |
| 56 | 02778830 | Шайба | - |
| 57 | AF02400007 | Толстая плоская шайба | M12 |
| 58 | 29606526 | Шайба | 50/29-6 |
| 59 | AF01900003 | Самоконтрящаяся шестигранная гайка | M6 - 8 ZN ISO 7040 |
| 60 | 06575115 | Гайка Nyloc | M27 8.8 |
| 61 | AF01900010 | Самоконтрящаяся шестигранная гайка | M24 |
| 62 | 56048461 | Тройниковый адаптер | ORFS-T-Adapter, R 1.1/4 - 1.11/16 |
| 63 | BG00556215 | Адаптер | UNF 1 5/8 - R 1 1/4 |
| 64 | 55027021 | Переходник трубки | ORFS 13/16 - 1.3/16 |
| 65 | 56001031 | Переходник трубки | ORFS 1.3/16 - 1.11/16 |
| 66 | 04182812 | Гайка | ORFS 1.11/16 Tube Nut |
| 67 | 04182808 | Гайка | ORFS 1.3/16 Tube Nut |
| 68 | 64107791 | Хомут рукава | - |
Дополнительные компоненты трансмиссии, гидравлической системы и оригинальные запасные части доступны в каталоге запчастей Sandvik TH540. Если необходимая деталь отсутствует в перечне, обратитесь к нашим специалистам для подбора аналога или оригинальной запасной части.
