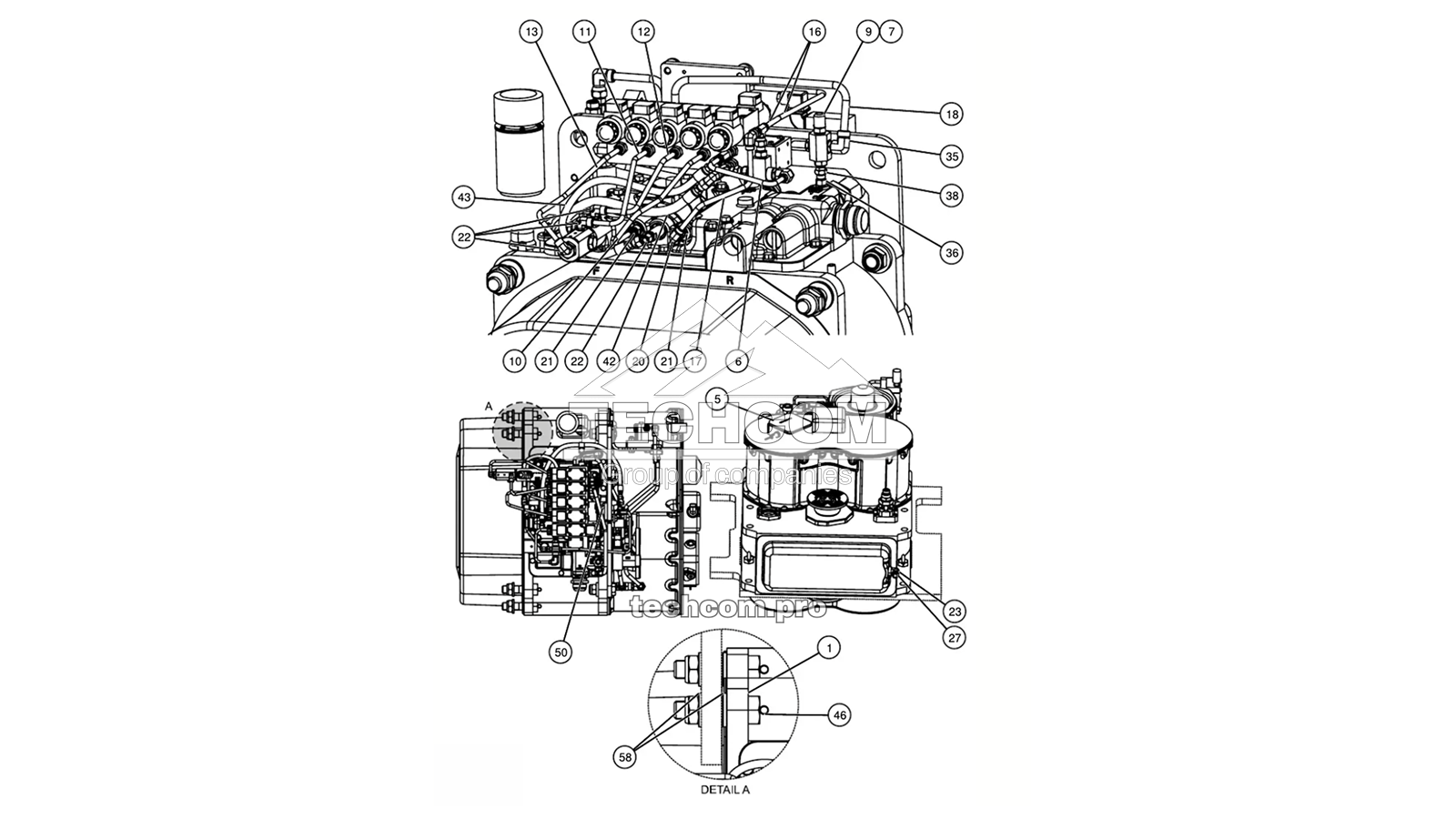

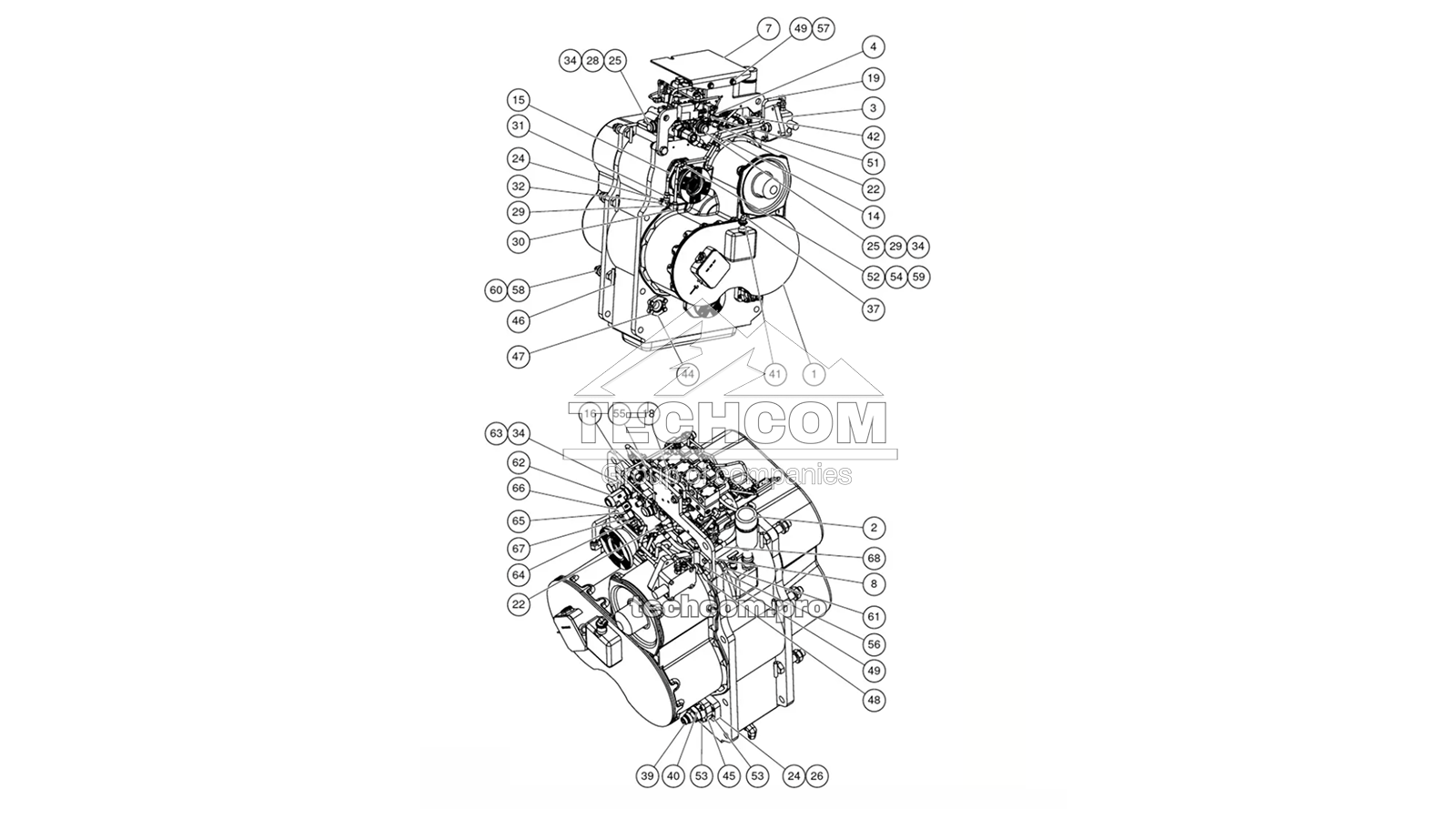

BG00488112 gG Ensemble de boîte de vitesses – Sandvik TH540
L’ensemble de boîte de vitesses BG00488112 gG est installé sur les camions miniers souterrains Sandvik TH540. Cet ensemble fait partie du système de transmission et comprend des composants hydrauliques, de lubrification et de surveillance de pression conçus pour garantir un fonctionnement fiable de la boîte de vitesses dans les conditions exigeantes de l’exploitation minière souterraine.
Éléments inclus dans l’ensemble de boîte de vitesses BG 00488112 gG
| Réf. | Part No. | Description | Désignation standard |
|---|---|---|---|
| 1 | BG00418107 | Transmission | - |
| 2 | 56211797 | Tuyau de remplissage | - |
| 3 | 56031308 | Ensemble de vanne | - |
| 4 | 56042256 | Ensemble d’adaptateur | - |
| 5 | 56037535 | Ensemble de capteur de vitesse | - |
| 6 | 56042338 | Bloc de vannes | - |
| 7 | 56034518 | Plaque de couverture | - |
| 8 | 56042448 | Bloc de support | - |
| 9 | 04130190 | Raccord pour manomètre | G 1/4 |
| 10 | 56043086 | Tuyau | ORFS D 8X1 AISI 304 |
| 11 | 56043085 | Tuyau | ORFS D 8X1 AISI 304 |
| 12 | 56043084 | Tuyau | ORFS D 8X1 AISI 304 |
| 13 | 56043083 | Tuyau | ORFS D 8X1 AISI 304 |
| 14 | 56043092 | Tuyau | ORFS D 12X1.5 |
| 15 | BG00503485 | Tuyau | ORFS D 12X1.5 |
| 16 | 56043088 | Tuyau | ORFS D 8X1 AISI 304 |
| 17 | 56043087 | Tuyau | ORFS D 8X1 AISI 304 |
| 18 | BG00503884 | Tuyau | ORFS D 12X1.5 |
| 19 | BG00503894 | Tuyau | ORFS D 12X1.5 |
| 20 | 04182600 | Adaptateur coudé | ORFS 9/16 Swivel Nut |
| 21 | 04182300 | Adaptateur hydraulique | ORFS 9/16 - NPTF 1/8 |
| 22 | 04182500 | Adaptateur coudé | ORFS 9/16 - NPTF 1/8 |
| 23 | 56037079 | Adaptateur coudé | 3/4-14NPTF - 13/15-16 ORFS |
| 24 | 04132323 | Adaptateur réducteur | NPTF 3/4 - G 1/2 |
| 25 | 29604399 | Raccord | - |
| 26 | 00296600 | Bride | - |
| 27 | 04182923 | Bouchon | - |
| 28 | 02781220 | Raccord | UNF 1.7/8 (JIC) - UNF 1.5/8 |
| 29 | 04136413 | Adaptateur en T | R 1/2 |
| 30 | 04182411 | Adaptateur coudé | ORFS 13/16 - G 1/2 |
| 31 | 04182216 | Adaptateur hydraulique | ORFS 13/16 - G 1/2 |
| 32 | 09371816 | Joint Usit | 21.5X28.7X2.5 |
| 34 | 09370031 | Joint torique | 36.2X3 |
| 35 | 04182409 | Adaptateur coudé | ORFS 13/16 - G 1/4 |
| 36 | 04182104 | Adaptateur hydraulique | ORFS 9/16 - UNF 7/16 |
| 37 | 04182603 | Adaptateur coudé | ORFS 13/16 Swivel Nut |
| 38 | 55026258 | Adaptateur hydraulique | ORFS 9/16 - G 1/4 Swivel Male |
| 39 | 04182784 | Réducteur d’extrémité de tube | ORFS 1.3/16 - 1.7/16 |
| 40 | 04182264 | Adaptateur hydraulique | ORFS 1.7/16 - G 1.1/2 |
| 41 | 56019874 | Adaptateur hydraulique | ORFS 13/16 - NPTF 3/4 |
| 42 | 02835180 | Flexible hydraulique | R2T-04-0700-V4A-V4A-0-0 |
| 43 | 02825680 | Flexible hydraulique | R2T-04-0600-V4A-V4A-0-0 |
| 44 | 07615529 | Pièce de montage | - |
| 45 | 07615704 | Bride | Filetage 1 1/2 |
| 46 | 29606673 | Vis de blocage | M27X110 |
| 47 | 06535461 | Vis à tête hexagonale | 1/2 UNC X 1 1/4 Grade 5, SAE 105 |
| 48 | AF00101650 | Vis à tête hexagonale à filetage partiel | M24X80 - 8.8 ZN ISO 4014 |
| 49 | 06530440 | Vis à tête hexagonale | M12X25 - 8.8 ISO 4017 |
| 50 | 06530421 | Vis à tête hexagonale | M10X20 - 8.8 ISO 4017 |
| 51 | AF00100433 | Vis à tête hexagonale à filetage partiel | M8X55 - 8.8 ZN ISO 4014 |
| 52 | AF00100137 | Vis à tête hexagonale à filetage complet | M6X25 - 8.8 ISO 4017 |
| 53 | 06538062 | Vis | UNC 1/2 X 1 1/2 |
| 54 | 56010674 | Collier de tuyau | D=12 |
| 55 | 55158399 | Transmetteur de pression | 400 BAR |
| 56 | 02778830 | Rondelle | - |
| 57 | AF02400007 | Rondelle plate épaisse | M12 |
| 58 | 29606526 | Rondelle | 50/29-6 |
| 59 | AF01900003 | Écrou hexagonal autofreiné | M6 - 8 ZN ISO 7040 |
| 60 | 06575115 | Écrou hexagonal Nyloc | M27 8.8 |
| 61 | AF01900010 | Écrou hexagonal autofreiné | M24 |
| 62 | 56048461 | Adaptateur en T | ORFS-T-Adapter, R 1.1/4 - 1.11/16 |
| 63 | BG00556215 | Adaptateur | UNF 1 5/8 - R 1 1/4 |
| 64 | 55027021 | Réducteur d’extrémité de tube | ORFS 13/16 - 1.3/16 |
| 65 | 56001031 | Réducteur d’extrémité de tube | ORFS 1.3/16 - 1.11/16 |
| 66 | 04182812 | Écrou | ORFS 1.11/16 Tube Nut |
| 67 | 04182808 | Écrou | ORFS 1.3/16 Tube Nut |
| 68 | 64107791 | Collier de flexible | - |
Retrouvez d’autres composants de transmission et du système hydraulique dans le catalogue de pièces de rechange Sandvik TH540.
