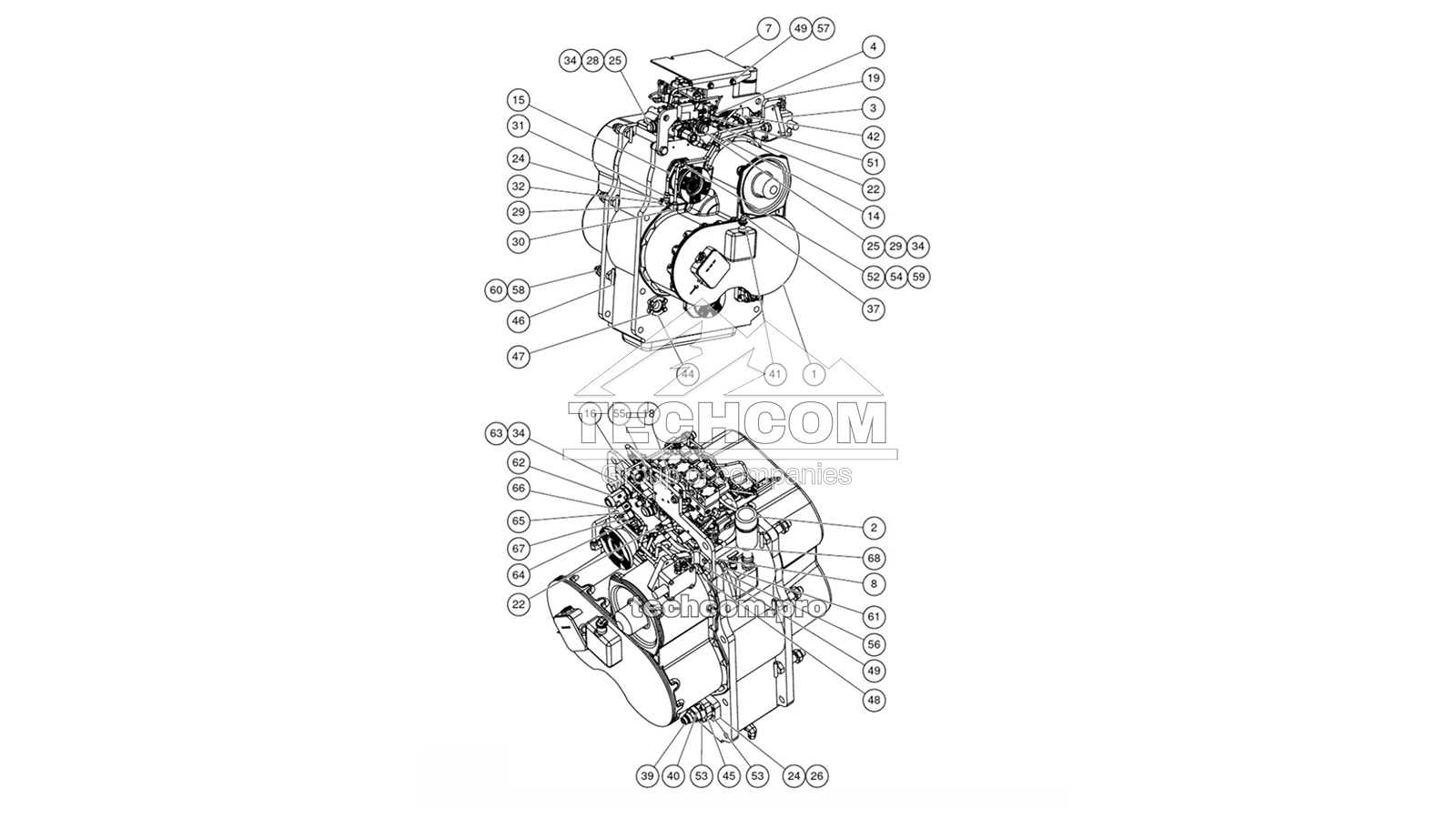

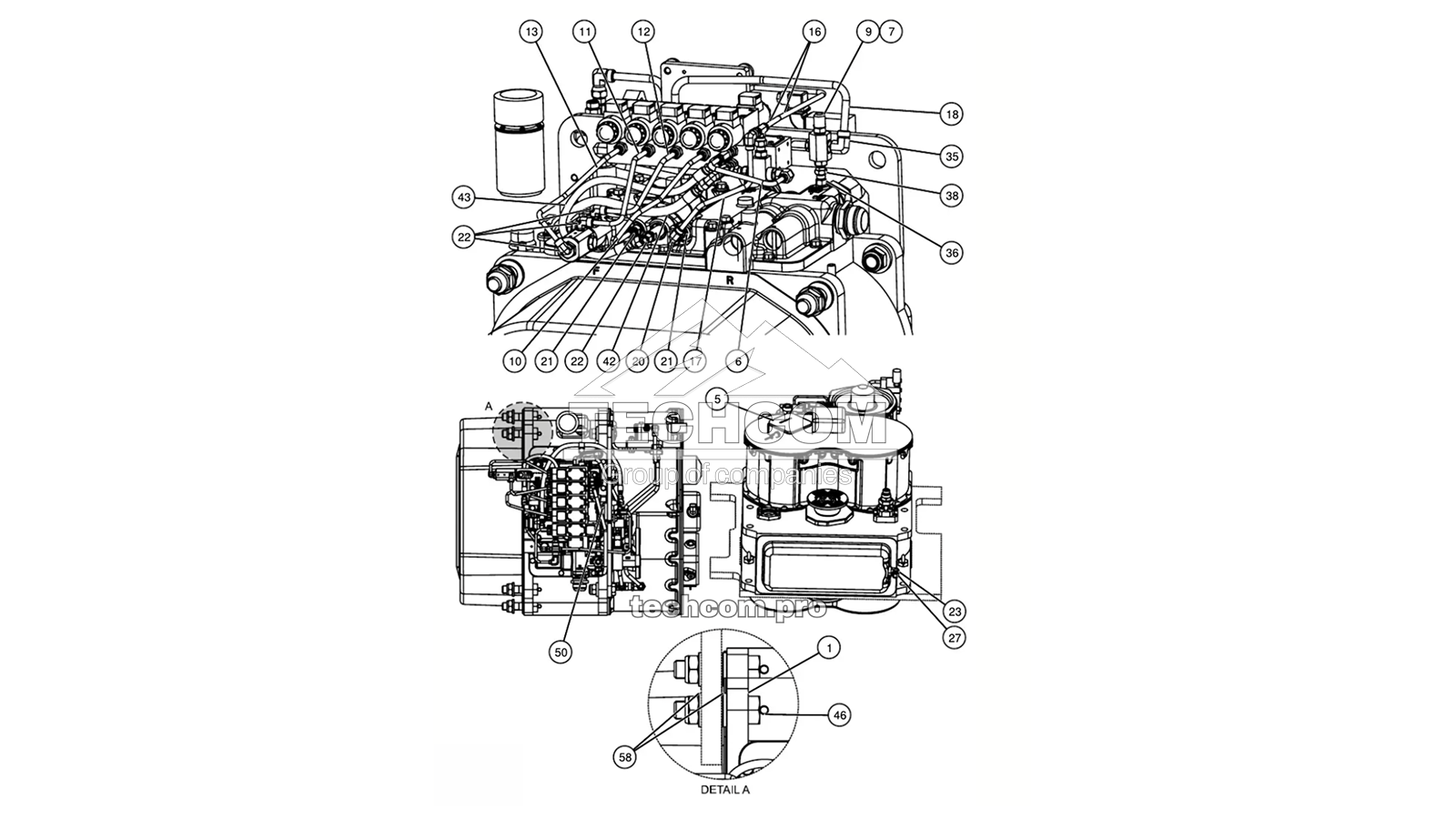

BG00488112 gG Conjunto de caja de cambios – Sandvik TH540
El conjunto de caja de cambios BG00488112 gG se instala en los camiones mineros subterráneos Sandvik TH540. Este conjunto forma parte del sistema de transmisión e incluye componentes hidráulicos, de lubricación y de monitorización de presión diseñados para garantizar un funcionamiento fiable de la caja de cambios en exigentes condiciones de minería subterránea.
Elementos que componen el conjunto de caja de cambios BG 00488112 gG
| Ref. | Part No. | Descripción | Designación estándar |
|---|---|---|---|
| 1 | BG00418107 | Transmisión | - |
| 2 | 56211797 | Tubería de llenado | - |
| 3 | 56031308 | Conjunto de válvula | - |
| 4 | 56042256 | Conjunto adaptador | - |
| 5 | 56037535 | Conjunto sensor de velocidad | - |
| 6 | 56042338 | Bloque de válvulas | - |
| 7 | 56034518 | Placa de cubierta | - |
| 8 | 56042448 | Bloque de soporte | - |
| 9 | 04130190 | Conector para manómetro | G 1/4 |
| 10 | 56043086 | Tubería | ORFS D 8X1 AISI 304 |
| 11 | 56043085 | Tubería | ORFS D 8X1 AISI 304 |
| 12 | 56043084 | Tubería | ORFS D 8X1 AISI 304 |
| 13 | 56043083 | Tubería | ORFS D 8X1 AISI 304 |
| 14 | 56043092 | Tubería | ORFS D 12X1.5 |
| 15 | BG00503485 | Tubería | ORFS D 12X1.5 |
| 16 | 56043088 | Tubería | ORFS D 8X1 AISI 304 |
| 17 | 56043087 | Tubería | ORFS D 8X1 AISI 304 |
| 18 | BG00503884 | Tubería | ORFS D 12X1.5 |
| 19 | BG00503894 | Tubería | ORFS D 12X1.5 |
| 20 | 04182600 | Adaptador acodado | ORFS 9/16 Swivel Nut |
| 21 | 04182300 | Adaptador hidráulico | ORFS 9/16 - NPTF 1/8 |
| 22 | 04182500 | Adaptador acodado | ORFS 9/16 - NPTF 1/8 |
| 23 | 56037079 | Adaptador acodado | 3/4-14NPTF - 13/15-16 ORFS |
| 24 | 04132323 | Adaptador reductor | NPTF 3/4 - G 1/2 |
| 25 | 29604399 | Conector | - |
| 26 | 00296600 | Brida | - |
| 27 | 04182923 | Tapón | - |
| 28 | 02781220 | Conector | UNF 1.7/8 (JIC) - UNF 1.5/8 |
| 29 | 04136413 | Adaptador en T | R 1/2 |
| 30 | 04182411 | Adaptador acodado | ORFS 13/16 - G 1/2 |
| 31 | 04182216 | Adaptador hidráulico | ORFS 13/16 - G 1/2 |
| 32 | 09371816 | Junta Usit | 21.5X28.7X2.5 |
| 34 | 09370031 | Junta tórica | 36.2X3 |
| 35 | 04182409 | Adaptador acodado | ORFS 13/16 - G 1/4 |
| 36 | 04182104 | Adaptador hidráulico | ORFS 9/16 - UNF 7/16 |
| 37 | 04182603 | Adaptador acodado | ORFS 13/16 Swivel Nut |
| 38 | 55026258 | Adaptador hidráulico | ORFS 9/16 - G 1/4 Swivel Male |
| 39 | 04182784 | Reductor para extremo de tubo | ORFS 1.3/16 - 1.7/16 |
| 40 | 04182264 | Adaptador hidráulico | ORFS 1.7/16 - G 1.1/2 |
| 41 | 56019874 | Adaptador hidráulico | ORFS 13/16 - NPTF 3/4 |
| 42 | 02835180 | Manguera hidráulica | R2T-04-0700-V4A-V4A-0-0 |
| 43 | 02825680 | Manguera hidráulica | R2T-04-0600-V4A-V4A-0-0 |
| 44 | 07615529 | Pieza de montaje | - |
| 45 | 07615704 | Brida | Rosca 1 1/2 |
| 46 | 29606673 | Tornillo de bloqueo | M27X110 |
| 47 | 06535461 | Tornillo de cabeza hexagonal | 1/2 UNC X 1 1/4 Grade 5, SAE 105 |
| 48 | AF00101650 | Tornillo de cabeza hexagonal, rosca parcial | M24X80 - 8.8 ZN ISO 4014 |
| 49 | 06530440 | Tornillo de cabeza hexagonal | M12X25 - 8.8 ISO 4017 |
| 50 | 06530421 | Tornillo de cabeza hexagonal | M10X20 - 8.8 ISO 4017 |
| 51 | AF00100433 | Tornillo de cabeza hexagonal, rosca parcial | M8X55 - 8.8 ZN ISO 4014 |
| 52 | AF00100137 | Tornillo de cabeza hexagonal, rosca completa | M6X25 - 8.8 ISO 4017 |
| 53 | 06538062 | Tornillo | UNC 1/2 X 1 1/2 |
| 54 | 56010674 | Abrazadera para tubería | D=12 |
| 55 | 55158399 | Transmisor de presión | 400 BAR |
| 56 | 02778830 | Arandela | - |
| 57 | AF02400007 | Arandela plana gruesa | M12 |
| 58 | 29606526 | Arandela | 50/29-6 |
| 59 | AF01900003 | Tuerca hexagonal autofrenante | M6 - 8 ZN ISO 7040 |
| 60 | 06575115 | Tuerca hexagonal Nyloc | M27 8.8 |
| 61 | AF01900010 | Tuerca hexagonal autofrenante | M24 |
| 62 | 56048461 | Adaptador en T | ORFS-T-Adapter, R 1.1/4 - 1.11/16 |
| 63 | BG00556215 | Adaptador | UNF 1 5/8 - R 1 1/4 |
| 64 | 55027021 | Reductor para extremo de tubo | ORFS 13/16 - 1.3/16 |
| 65 | 56001031 | Reductor para extremo de tubo | ORFS 1.3/16 - 1.11/16 |
| 66 | 04182812 | Tuerca | ORFS 1.11/16 Tube Nut |
| 67 | 04182808 | Tuerca | ORFS 1.3/16 Tube Nut |
| 68 | 64107791 | Abrazadera para manguera | - |
Consulte componentes adicionales de transmisión e hidráulicos en el catálogo de repuestos para Sandvik TH540.
