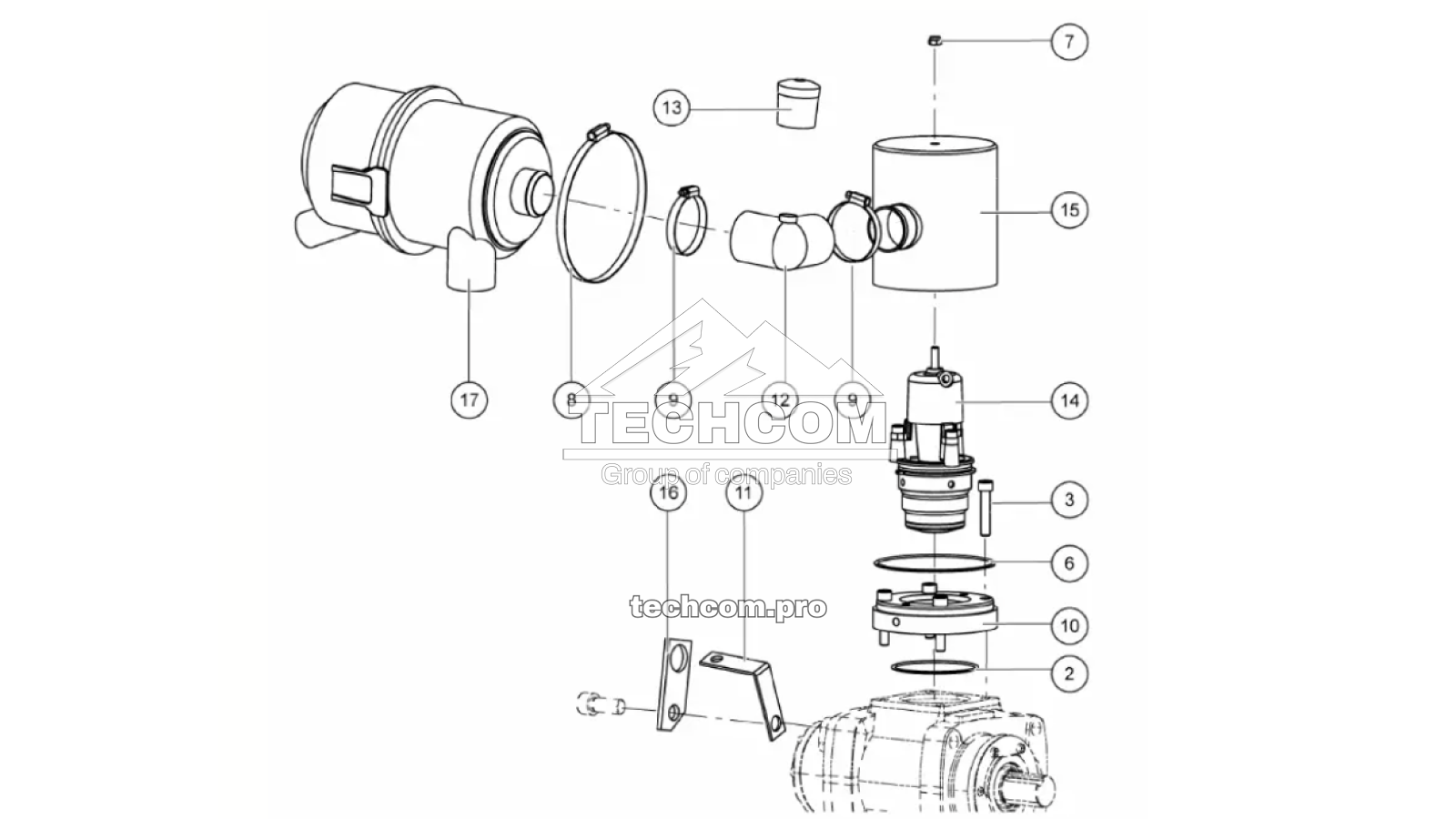

Сборка впускного клапана 551 552 02 – Компрессор CT10 – Sandvik DD320-26X
Сборка впускного клапана 551 552 02 используется в компрессоре CT10, установленном на проходческих буровых установках Sandvik DD320-26X. Узел отвечает за регулирование подачи воздуха в компрессор и включает впускной клапан, фильтрующие элементы, крепежные детали и соединительные компоненты.
Компоненты, входящие в состав сборки впускного клапана 55155202
| Поз. | Part No. | Alt. No. | Описание | Стандартное обозначение | Кол-во |
|---|---|---|---|---|---|
| 2 | 800 118 39 | 80011839 | Уплотнительное кольцо | 79.5×3-1 | 1 |
| 3 | 550 254 63 | 55025463 | Винт | - | 4 |
| 6 | 871 807 99 | 87180799 | Уплотнительное кольцо | 129×3.0, NBR | 1 |
| 7 | 801 779 99 | 80177999 | Стопорная гайка | M8 m8 DIN 985 | 1 |
| 8 | 360 732 70 | 36073270 | Хомут | 165-SMS 2298 | 1 |
| 9 | 280 679 10 | 28067910 | Хомут | 56 SMS 2298 | 2 |
| 10 | 550 254 62 | 55025462 | Фланец | - | 1 |
| 11 | 551 550 37 | 55155037 | Опора | Сборка впускного клапана CT28/CT16 | 1 |
| 12 | 551 550 38 | 55155038 | Колено | Сборка впускного клапана CT28/CT16 | 1 |
| 13 | 550 557 82 | 55055782 | Индикатор обслуживания | - | 1 |
| 14 | 033 887 08 | 03388708 | Впускной клапан | См. отдельную спецификацию | 1 |
| 15 | 550 254 65 | 55025465 | Всасывающий канал | - | 1 |
| 17 | 551 554 04 | 55155404 | Воздушный фильтр | Сборка впускного клапана CT28/CT16 | 1 |
| 17.1 | 550 717 73 | 55071773 | Фильтрующий элемент | Filter Element | 1 |
| 17.2 | 550 717 91 | 55071791 | Фильтрующий элемент | Filter Element | 1 |
Входящий в сборку клапан 033 887 08 показан отдельно для отображения его внутренней конструкции. Для технического обслуживания и восстановления работоспособности предусмотрены специальные сервисные комплекты.
Сервисные комплекты для впускного клапана 03388708
| Поз. | Part No. | Alt. No. | Описание | Стандартное обозначение | Кол-во |
|---|---|---|---|---|---|
| 101 | 033 890 10 | 03389010 | Комплект уплотнений | Для поз. 3 | 1 |
| 102 | 895 551 89 | 89555189 | Ремонтный комплект | - | 1 |
Для обслуживания впускной системы компрессора CT10 доступны отдельные детали и ремонтные комплекты. Ознакомьтесь с каталогом запчастей для Sandvik DD320 или свяжитесь со специалистами TechCom, чтобы подобрать необходимые компоненты и получить техническую поддержку.
