Conjunto de la válvula de admisión 551 552 02 – Compresor CT10 – Sandvik DD320-26X
El conjunto de la válvula de admisión 551 552 02 forma parte del compresor CT10 instalado en los equipos de perforación de desarrollo subterráneo Sandvik DD320-26X.

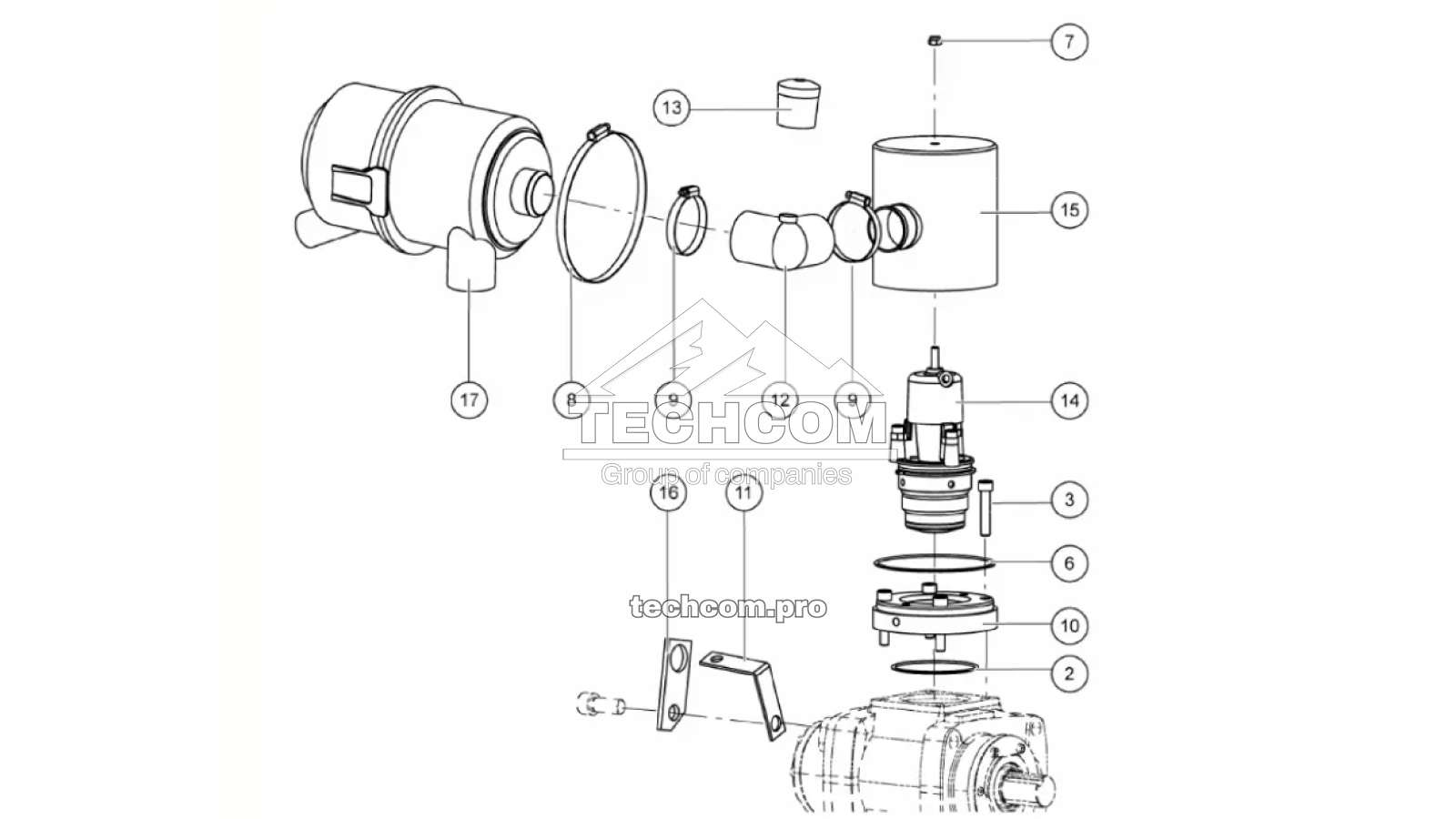

Componentes incluidos en el conjunto de la válvula de admisión 55155202
| Ref. | Part No. | Alt. No. | Descripción | Designación estándar | Cant. |
|---|---|---|---|---|---|
| 2 | 800 118 39 | 80011839 | Junta tórica | 79.5×3-1 | 1 |
| 3 | 550 254 63 | 55025463 | Tornillo | - | 4 |
| 6 | 871 807 99 | 87180799 | Junta tórica | 129×3.0, NBR | 1 |
| 7 | 801 779 99 | 80177999 | Contratuerca | M8 m8 DIN 985 | 1 |
| 8 | 360 732 70 | 36073270 | Abrazadera | 165-SMS 2298 | 1 |
| 9 | 280 679 10 | 28067910 | Abrazadera | 56 SMS 2298 | 2 |
| 10 | 550 254 62 | 55025462 | Brida | - | 1 |
| 11 | 551 550 37 | 55155037 | Soporte | Conjunto de la válvula de admisión, CT28/CT16 | 1 |
| 12 | 551 550 38 | 55155038 | Codo | Curva, conjunto de la válvula de admisión, CT28/CT16 | 1 |
| 13 | 550 557 82 | 55055782 | Indicador de servicio | - | 1 |
| 14 | 033 887 08 | 03388708 | Válvula de admisión | Lista de piezas independiente | 1 |
| 15 | 550 254 65 | 55025465 | Conducto de aspiración | - | 1 |
| 17 | 551 554 04 | 55155404 | Filtro de aire | Conjunto de la válvula de admisión, CT28/CT16 | 1 |
| 17.1 | 550 717 73 | 55071773 | Filtro | Elemento filtrante | 1 |
| 17.2 | 550 717 91 | 55071791 | Filtro | Elemento filtrante | 1 |

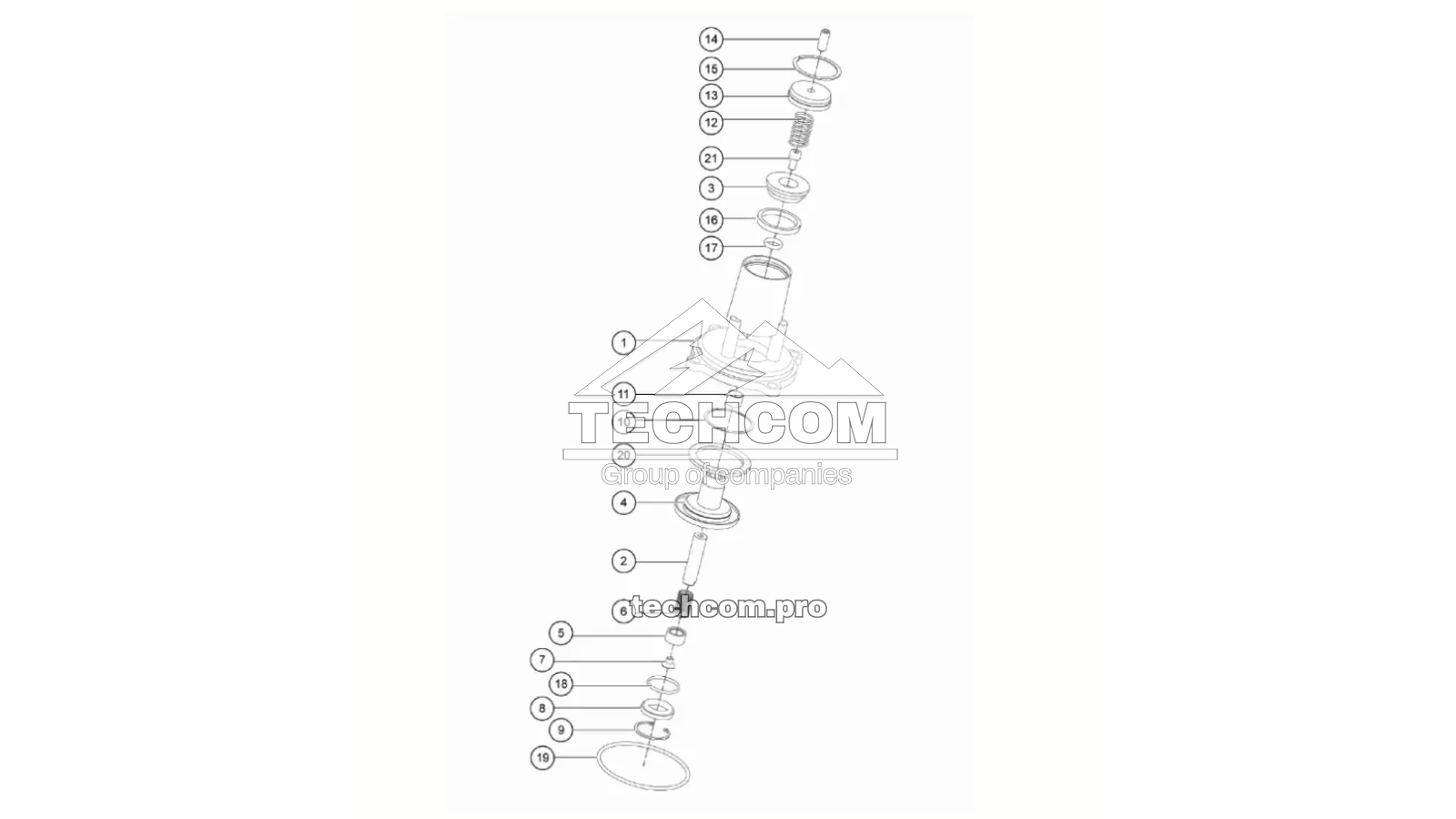

La válvula de admisión 033 887 08 incluida en el conjunto 551 552 02 se muestra por separado para ilustrar su construcción interna. Existen kits de servicio disponibles para las operaciones de mantenimiento y reparación de la válvula.
Kits de servicio para la válvula de admisión 03388708
| Ref. | Part No. | Alt. No. | Descripción | Designación estándar | Cant. |
|---|---|---|---|---|---|
| 101 | 033 890 10 | 03389010 | Kit de juntas | Para Part No. 3 | 1 |
| 102 | 895 551 89 | 89555189 | Kit de reparación | - | 1 |
