Ensemble de soupape d'admission 551 552 02 – Compresseur CT10 – Sandvik DD320-26X
L'ensemble de soupape d'admission 551 552 02 fait partie du compresseur CT10 installé sur les foreuses de développement souterrain Sandvik DD320-26X.

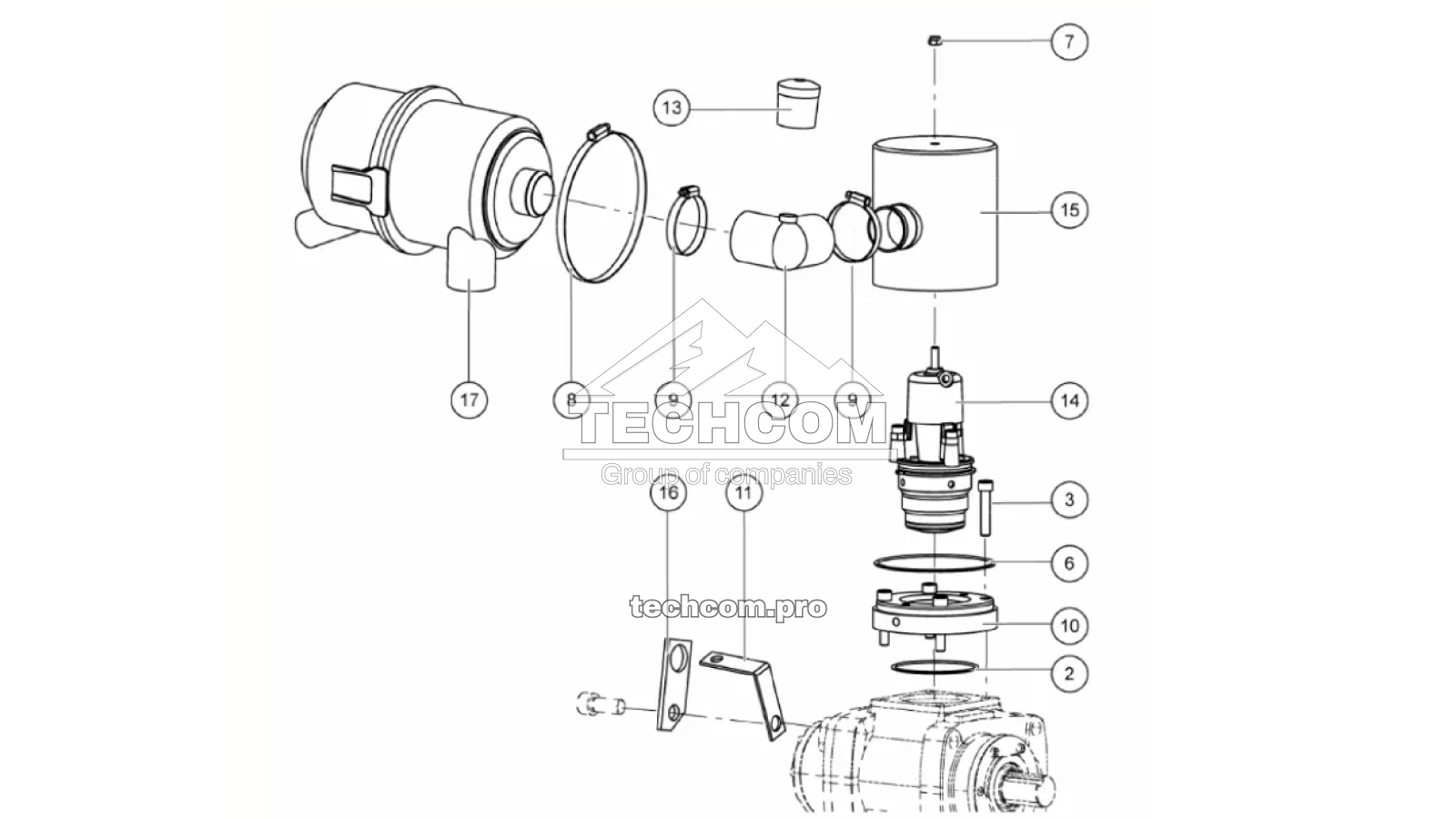

Composants inclus dans l'ensemble de soupape d'admission 55155202
| Rep. | Part No. | Alt. No. | Description | Désignation standard | Qté |
|---|---|---|---|---|---|
| 2 | 800 118 39 | 80011839 | Joint torique | 79.5×3-1 | 1 |
| 3 | 550 254 63 | 55025463 | Vis | - | 4 |
| 6 | 871 807 99 | 87180799 | Joint torique | 129×3.0, NBR | 1 |
| 7 | 801 779 99 | 80177999 | Écrou autofreiné | M8 m8 DIN 985 | 1 |
| 8 | 360 732 70 | 36073270 | Collier | 165-SMS 2298 | 1 |
| 9 | 280 679 10 | 28067910 | Collier | 56 SMS 2298 | 2 |
| 10 | 550 254 62 | 55025462 | Bride | - | 1 |
| 11 | 551 550 37 | 55155037 | Support | Ensemble de soupape d'admission, CT28/CT16 | 1 |
| 12 | 551 550 38 | 55155038 | Coude | Tube coudé, ensemble de soupape d'admission, CT28/CT16 | 1 |
| 13 | 550 557 82 | 55055782 | Indicateur de maintenance | - | 1 |
| 14 | 033 887 08 | 03388708 | Soupape d'admission | Voir liste de pièces séparée | 1 |
| 15 | 550 254 65 | 55025465 | Conduit d'aspiration | - | 1 |
| 17 | 551 554 04 | 55155404 | Filtre à air | Ensemble de soupape d'admission, CT28/CT16 | 1 |
| 17.1 | 550 717 73 | 55071773 | Filtre | Élément filtrant | 1 |
| 17.2 | 550 717 91 | 55071791 | Filtre | Élément filtrant | 1 |

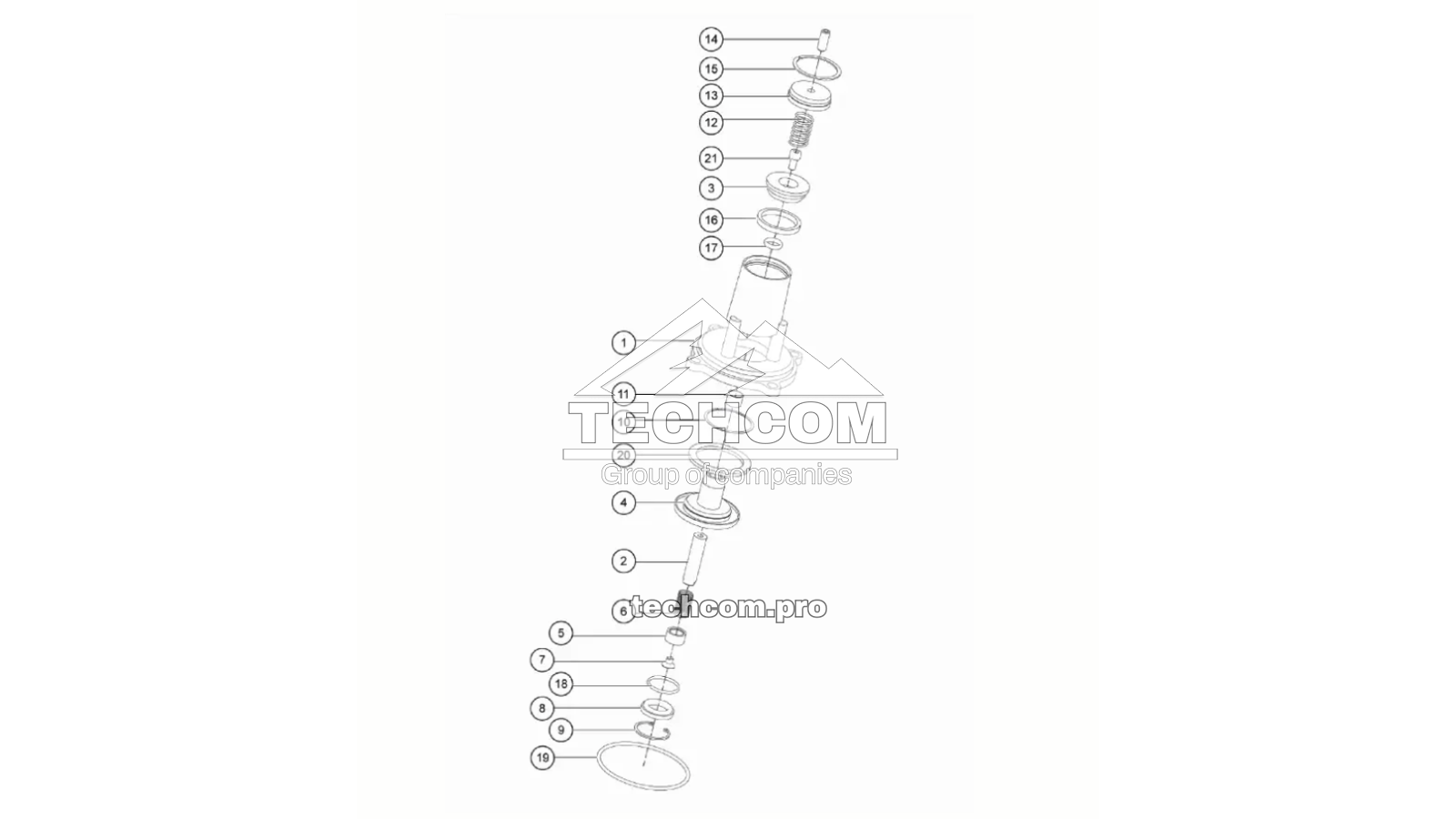

La soupape d'admission 033 887 08 comprise dans l'ensemble 551 552 02 est présentée séparément afin d'illustrer sa structure interne. Des kits de maintenance sont disponibles pour l'entretien et la révision de la soupape.
Kits de maintenance pour la soupape d'admission 03388708
| Rep. | Part No. | Alt. No. | Description | Désignation standard | Qté |
|---|---|---|---|---|---|
| 101 | 033 890 10 | 03389010 | Kit de joints | Pour la pièce n° 3 | 1 |
| 102 | 895 551 89 | 89555189 | Kit de réparation | - | 1 |
