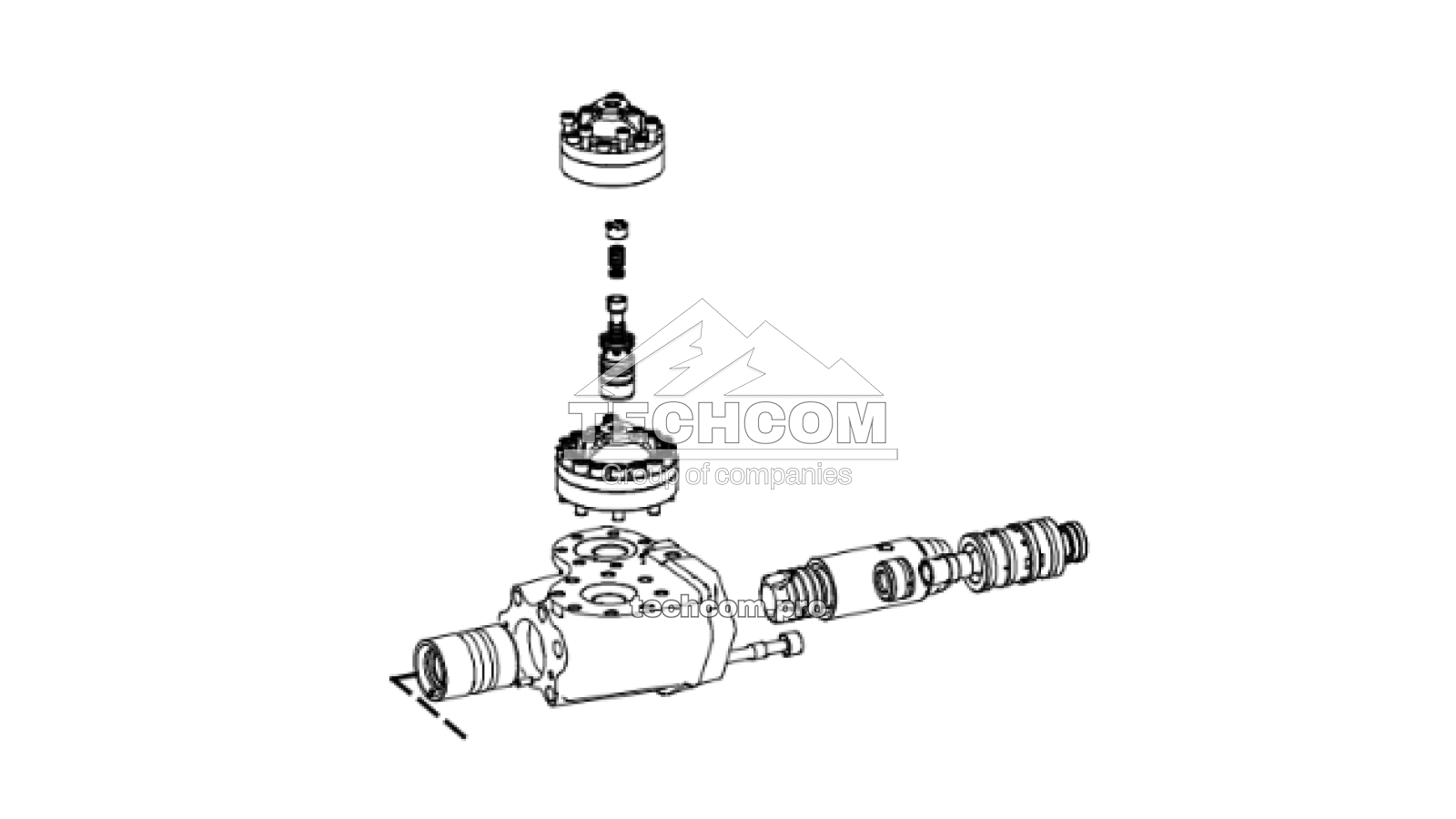

Распределительный узел гидроперфоратора Montabert HC160
Распределительная система, используемая в гидроперфораторе Montabert HC160, обеспечивает управление потоками гидравлической жидкости и точную работу внутренних компонентов. В состав узла входят клапанный механизм, распределитель, уплотнительные элементы и конструкционные детали, необходимые для стабильной передачи энергии и эффективного бурения.
Состав распределительного узла

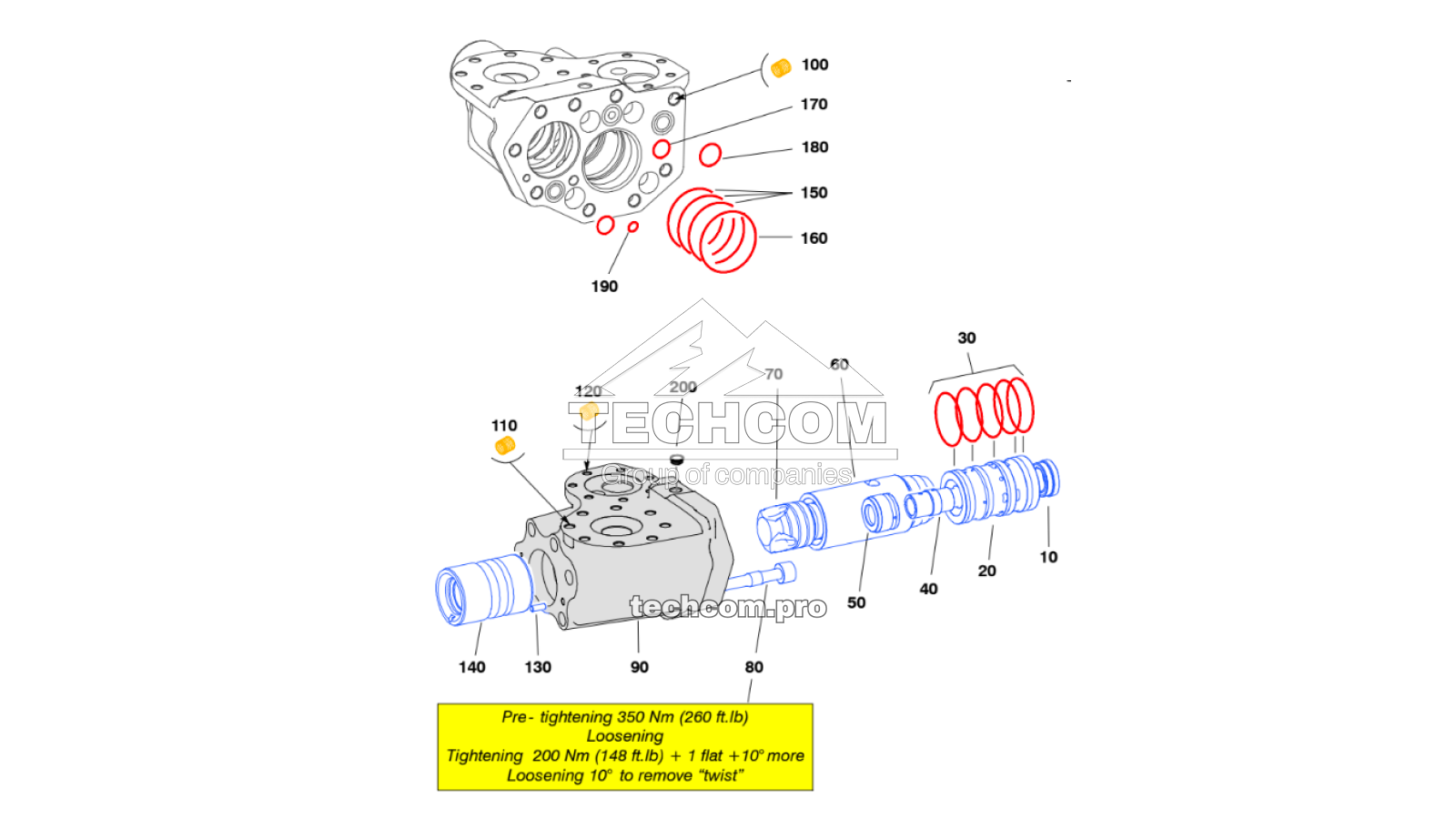

| Поз. | № детали | Наименование | Кол-во | Примечание |
| 10 | 86503224 | Клапан | 1 | Управляющий элемент |
| 20 | 86602430 | Распределительный блок | 1 | Основной корпус |
| 30 | 86588019 | O-ring | 5 | Уплотнительный элемент |
| 40 | 86590098 | Распределитель | 1 | Элемент распределения потока |
| 50 | 86599941 | Крышка | 1 | Защитный элемент |
| 60 | 86588522 | Вкладыш | 1 | Защита от износа |
| 70 | 86590064 | Упорный поршень | 1 | Элемент передачи усилия |
| 80 | 86608841 | Винт UNF 7/8" | 4 | Крепёжный элемент |
| 90 | 86605268 | Основной корпус (в сборе) | 1 | Включает позиции 100–120 |
| 100 | 86264678 | Резьбовая вставка Helicoil UNF 3/4" | 1 | Восстановление резьбы |
| 110 | 86249067 | Резьбовая вставка Helicoil UNF 5/8" | 1 | Восстановление резьбы |
| 120 | 86586302 | Резьбовая вставка Helicoil UNF 1/2" | 1 | Восстановление резьбы |
| 130 | 86223419 | Штифт | 1 | Фиксирующий элемент |
| 140 | 86608213 | Цилиндр | 1 | Основной функциональный элемент |
| 150 | 86221918 | O-ring | 3 | Уплотнительный элемент |
| 160 | 86502234 | O-ring | 1 | Уплотнительный элемент |
| 170 | 86231461 | O-ring | 2 | Уплотнительный элемент |
| 180 | 86236593 | O-ring | 1 | Уплотнительный элемент |
| 190 | 86223740 | O-ring | 1 | Уплотнительный элемент |
| 200 | 86249265 | Пластиковая пробка | 1 | Закрывающий элемент |

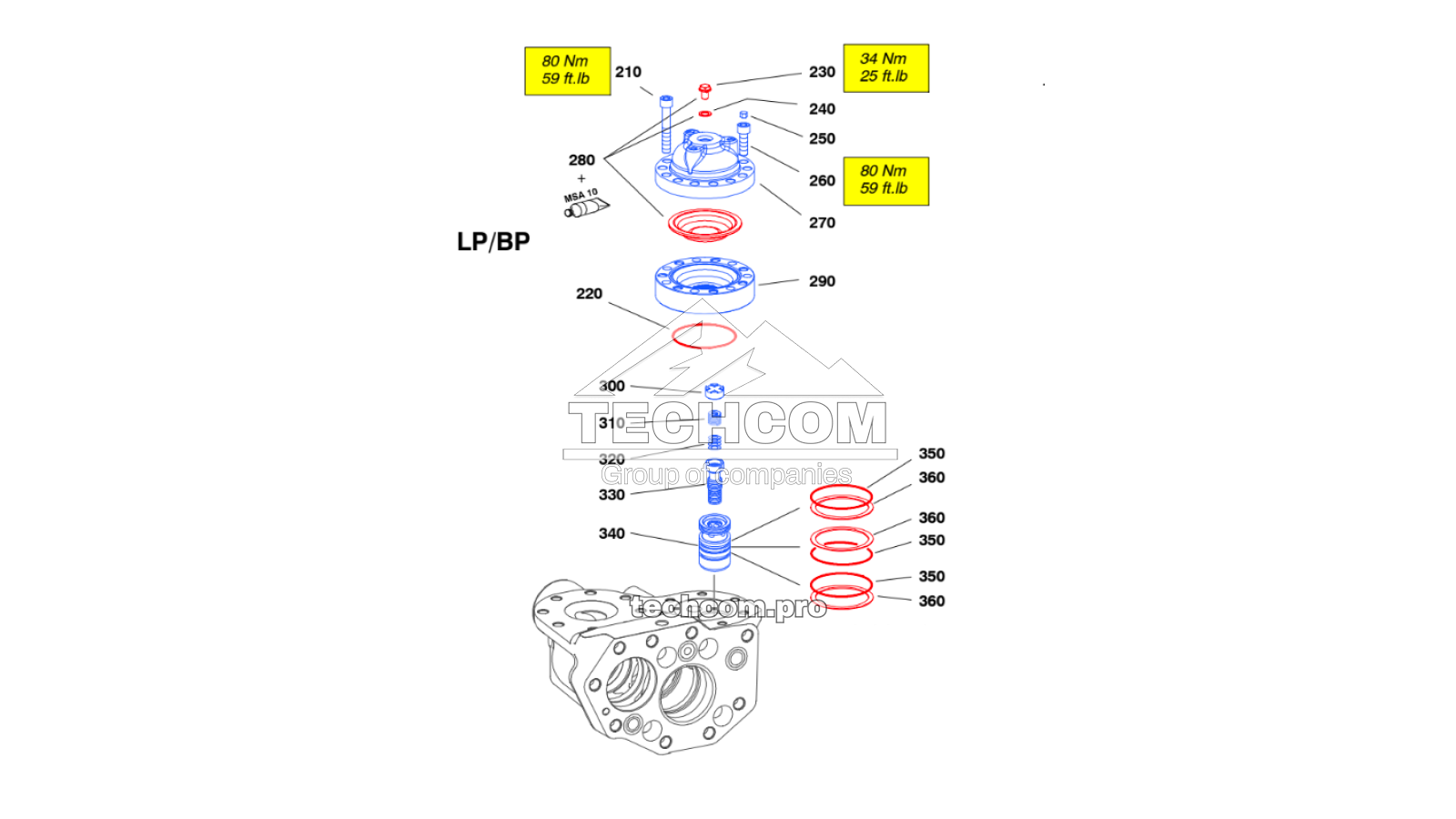

| 210 | 86752979 | Винт с внутренним шестигранником UNF 1/2" | 7 | Крепёжный элемент |
| 220 | 86252327 | O-ring | 1 | Уплотнительный элемент |
| 230 | 86265048 | Зарядный винт | 1 | Сервисный элемент |
| 240 | 86241403 | Кольцо BS | 1 | Уплотнение |
| 250 | 86398229 | Пластиковая пробка | 7 | Закрывающий элемент |
| 260 | 86751401 | Винт с внутренним шестигранником UNF 1/2" | 7 | Крепёжный элемент |
| 270 | 86672623 | Крышка | 1 | Защитный элемент |
| 280 | 86634003 | Комплект диафрагмы | 1 | Сервисный комплект |
| 290 | 86590122 | Нижний фланец | 1 | Конструктивный элемент |
| 300 | 86590056 | Кольцо | 1 | Опорный элемент |
| 310 | 86223427 | Пружина | 1 | Упругий элемент |
| 320 | 86312196 | Шайба | 4 | Крепёжный элемент |
| 330 | 86366259 | Золотник | 1 | Управляющий элемент |
| 340 | 86590049 | Вкладыш | 1 | Защита от износа |
| 350 | 86301272 | O-ring | 3 | Уплотнительный элемент |

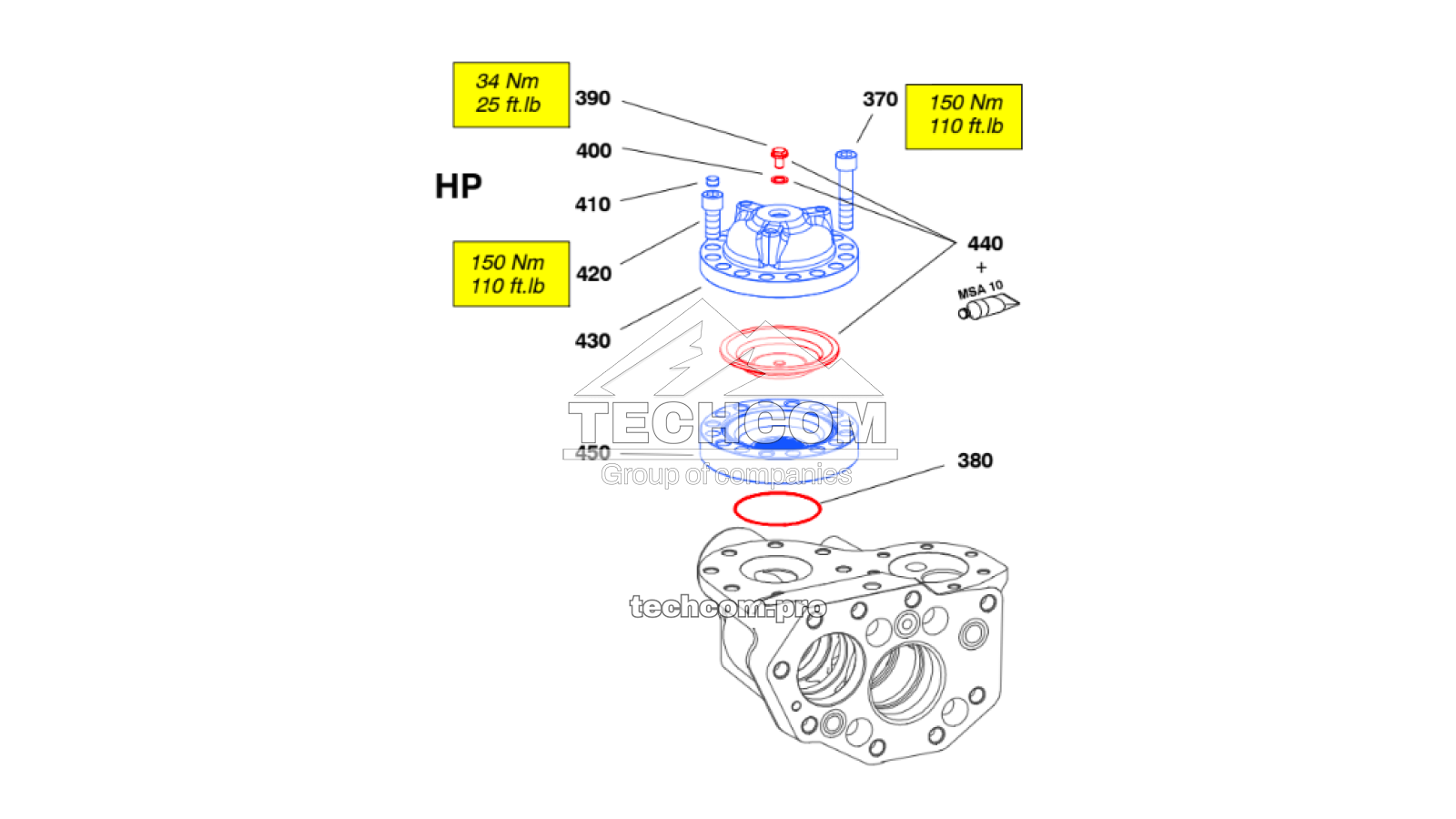

| 360 | 86588001 | Опорное кольцо | 3 | Противовыдавливающее уплотнение |
| 370 | 86503323 | Винт с внутренним шестигранником UNF 5/8" | 8 | Крепёжный элемент |
| 380 | 86252327 | O-ring | 1 | Уплотнительный элемент |
| 390 | 86265048 | Зарядный винт | 1 | Сервисный элемент |
| 400 | 86241403 | Кольцо BS | 1 | Уплотнение |
| 410 | 86405081 | Пластиковая пробка | 8 | Закрывающий элемент |
| 420 | 86580982 | Винт с внутренним шестигранником UNF 5/8" | 8 | Крепёжный элемент |
| 430 | 86422359 | Крышка | 1 | Защитный элемент |
| 440 | 86635620 | Комплект диафрагмы | 1 | Сервисный комплект |
| 450 | 86590114 | Нижний фланец | 1 | Конструктивный элемент |
Ознакомьтесь с полным каталогом запчастей для Montabert HC160, чтобы подобрать оригинальные комплектующие и сервисные детали для обслуживания и ремонта распределительного узла.
