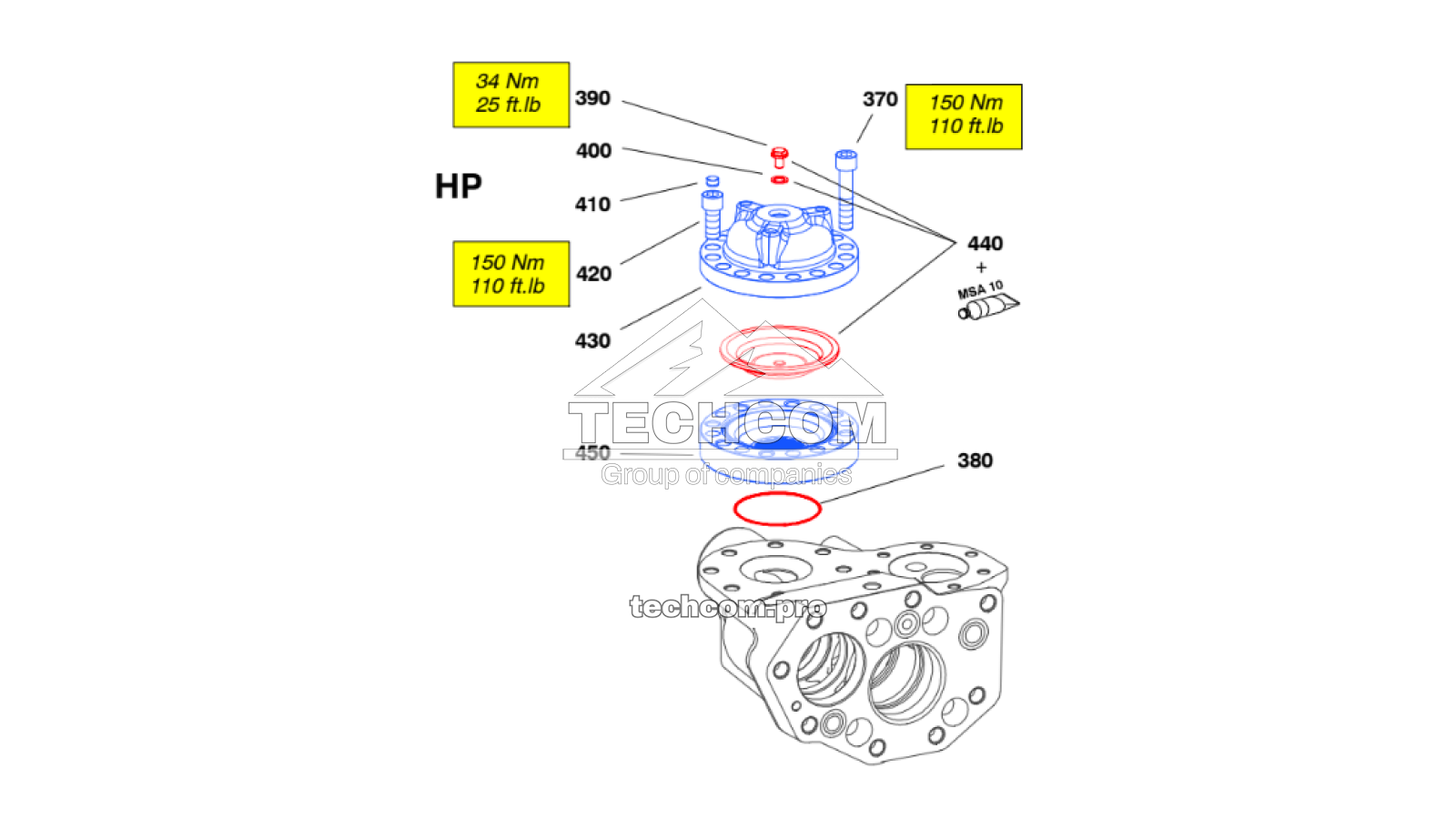

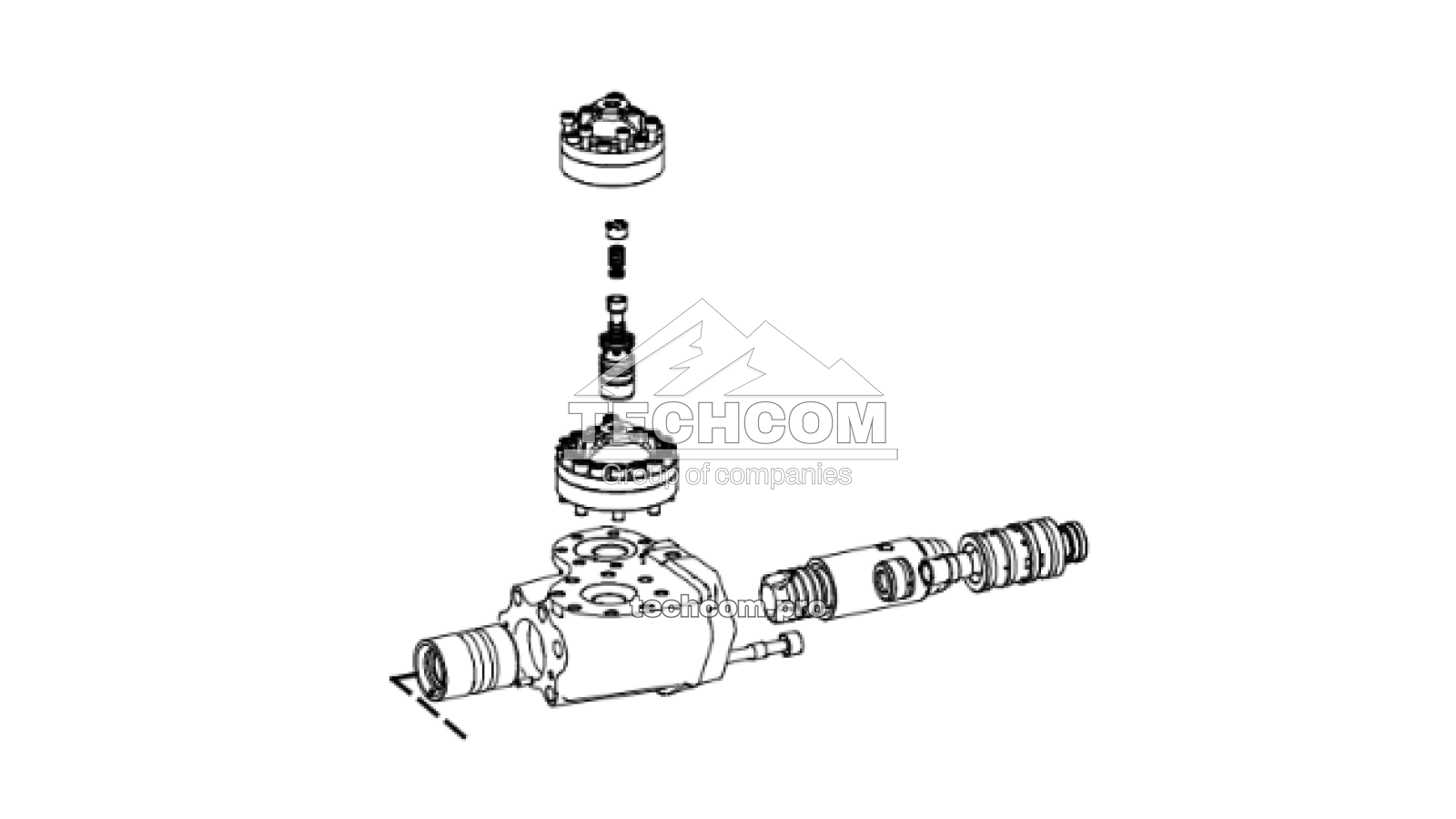

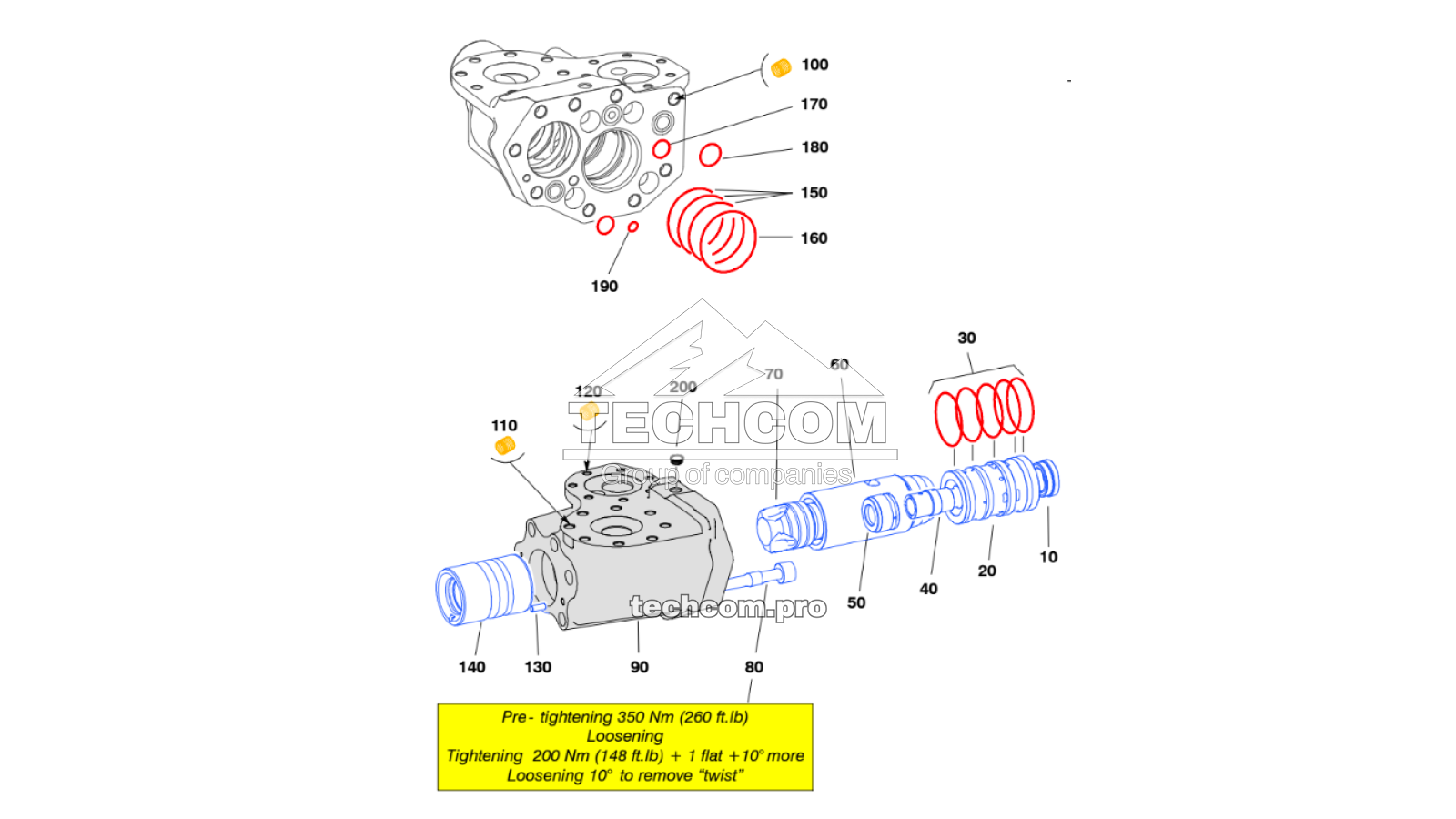

Componentes del sistema de distribución para Montabert HC160
El sistema de distribución utilizado en la Montabert HC160 controla el flujo hidráulico y garantiza el funcionamiento preciso de los componentes internos. Este conjunto incluye válvulas, distribuidor, elementos de sellado y componentes estructurales necesarios para asegurar una transferencia de energía estable y un rendimiento eficiente durante la perforación.
Componentes incluidos en el sistema de distribución
| Ítem | N.º de pieza | Nombre | Cant. | Observaciones |
| 10 | 86503224 | Válvula | 1 | Elemento de control |
| 20 | 86602430 | Caja de distribución | 1 | Cuerpo principal |
| 30 | 86588019 | Junta tórica | 5 | Elemento de sellado |
| 40 | 86590098 | Distribuidor | 1 | Elemento de distribución de flujo |
| 50 | 86599941 | Tapa | 1 | Elemento de protección |
| 60 | 86588522 | Camisa | 1 | Protección contra desgaste |
| 70 | 86590064 | Pistón de empuje | 1 | Transmisión de fuerza |
| 80 | 86608841 | Tornillo UNF 7/8" | 4 | Elemento de fijación |
| 90 | 86605268 | Cuerpo principal (con componentes internos) | 1 | Incluye ítems 100–120 |
| 100 | 86264678 | Inserto helicoidal UNF 3/4" | 1 | Refuerzo de rosca |
| 110 | 86249067 | Inserto helicoidal UNF 5/8" | 1 | Refuerzo de rosca |
| 120 | 86586302 | Inserto helicoidal UNF 1/2" | 1 | Refuerzo de rosca |
| 130 | 86223419 | Pasador | 1 | Elemento de fijación |
| 140 | 86608213 | Cilindro | 1 | Componente funcional principal |
| 150 | 86221918 | Junta tórica | 3 | Elemento de sellado |
| 160 | 86502234 | Junta tórica | 1 | Elemento de sellado |
| 170 | 86231461 | Junta tórica | 2 | Elemento de sellado |
| 180 | 86236593 | Junta tórica | 1 | Elemento de sellado |
| 190 | 86223740 | Junta tórica | 1 | Elemento de sellado |
| 200 | 86249265 | Tapón plástico | 1 | Elemento de cierre |
| 210 | 86752979 | Tornillo Allen UNF 1/2" | 7 | Elemento de fijación |
| 220 | 86252327 | Junta tórica | 1 | Elemento de sellado |
| 230 | 86265048 | Tornillo de inflado | 1 | Elemento de servicio |
| 240 | 86241403 | Anillo BS | 1 | Elemento de sellado |
| 250 | 86398229 | Tapón plástico | 7 | Elemento de cierre |
| 260 | 86751401 | Tornillo Allen UNF 1/2" | 7 | Elemento de fijación |
| 270 | 86672623 | Tapa | 1 | Elemento de protección |
| 280 | 86634003 | Kit de membrana | 1 | Kit de servicio |
| 290 | 86590122 | Brida inferior | 1 | Componente estructural |
| 300 | 86590056 | Anillo | 1 | Elemento de soporte |
| 310 | 86223427 | Resorte | 1 | Elemento elástico |
| 320 | 86312196 | Arandela | 4 | Elemento de fijación |
| 330 | 86366259 | Corredera | 1 | Elemento de control |
| 340 | 86590049 | Camisa | 1 | Protección contra desgaste |
| 350 | 86301272 | Junta tórica | 3 | Elemento de sellado |
| 360 | 86588001 | Anillo de respaldo | 3 | Anti-extrusión |
| 370 | 86503323 | Tornillo Allen UNF 5/8" | 8 | Elemento de fijación |
| 380 | 86252327 | Junta tórica | 1 | Elemento de sellado |
| 390 | 86265048 | Tornillo de inflado | 1 | Elemento de servicio |
| 400 | 86241403 | Anillo BS | 1 | Elemento de sellado |
| 410 | 86405081 | Tapón plástico | 8 | Elemento de cierre |
| 420 | 86580982 | Tornillo Allen UNF 5/8" | 8 | Elemento de fijación |
| 430 | 86422359 | Tapa | 1 | Elemento de protección |
| 440 | 86635620 | Kit de membrana | 1 | Kit de servicio |
| 450 | 86590114 | Brida inferior | 1 | Componente estructural |
Consulte el catálogo completo de repuestos para Montabert HC160 para encontrar componentes originales y piezas de servicio destinadas al mantenimiento y reparación del sistema de distribución.
