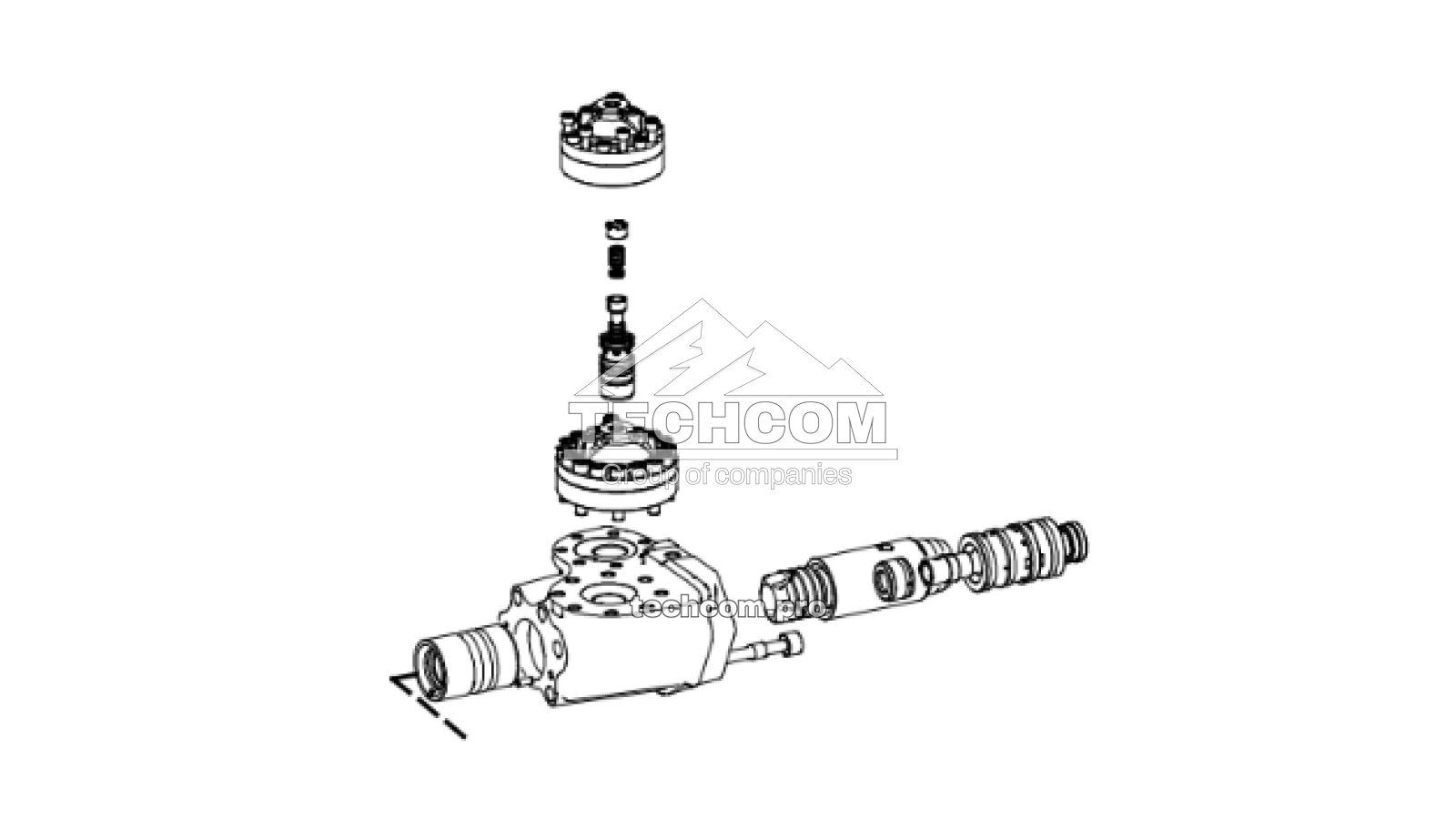

Composants du système de distribution pour perforateur hydraulique Montabert HC160
Le système de distribution utilisé dans le Montabert HC160 contrôle le flux hydraulique et assure le fonctionnement précis des composants internes. Il comprend le système de valves, le distributeur, les éléments d’étanchéité et les composants structurels nécessaires pour garantir un transfert d’énergie stable et des performances de forage efficaces.
Composants inclus dans le système de distribution

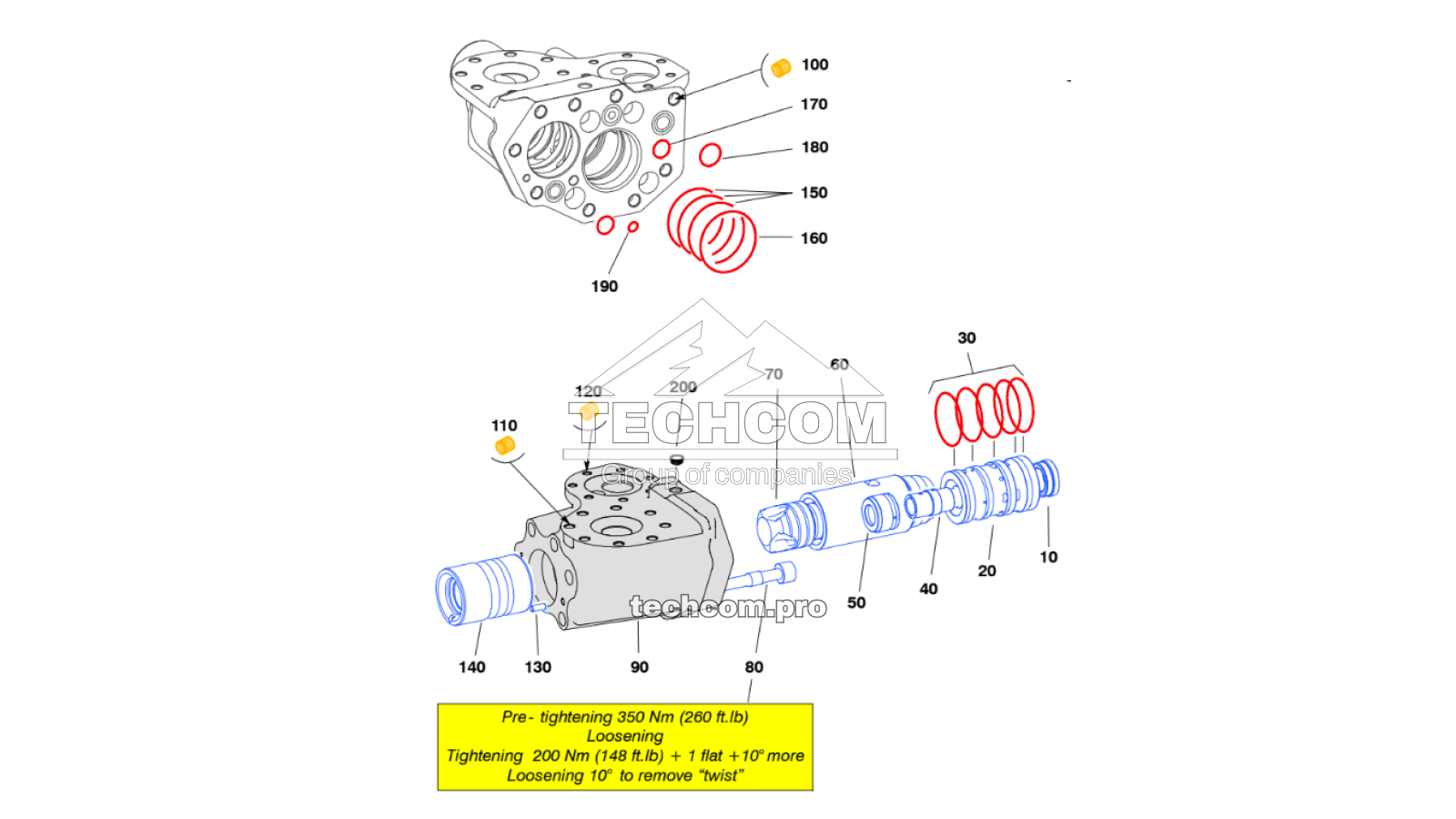

| Rep. | N° de pièce | Désignation | Qté | Remarques |
| 10 | 86503224 | Soupape | 1 | Élément de contrôle |
| 20 | 86602430 | Boîtier de distribution | 1 | Corps principal |
| 30 | 86588019 | Joint torique | 5 | Composant d’étanchéité |
| 40 | 86590098 | Distributeur | 1 | Élément de distribution du flux |
| 50 | 86599941 | Couvercle | 1 | Élément de protection |
| 60 | 86588522 | Doublure | 1 | Protection contre l’usure |
| 70 | 86590064 | Piston de poussée | 1 | Transmission de force |
| 80 | 86608841 | Vis UNF 7/8" | 4 | Élément de fixation |
| 90 | 86605268 | Corps principal (incluant les composants internes) | 1 | Inclut les rep. 100–120 |
| 100 | 86264678 | Insert hélicoïdal UNF 3/4" | 1 | Renfort de filetage |
| 110 | 86249067 | Insert hélicoïdal UNF 5/8" | 1 | Renfort de filetage |
| 120 | 86586302 | Insert hélicoïdal UNF 1/2" | 1 | Renfort de filetage |
| 130 | 86223419 | Goupille | 1 | Élément de fixation |
| 140 | 86608213 | Cylindre | 1 | Composant fonctionnel principal |
| 150 | 86221918 | Joint torique | 3 | Composant d’étanchéité |
| 160 | 86502234 | Joint torique | 1 | Composant d’étanchéité |
| 170 | 86231461 | Joint torique | 2 | Composant d’étanchéité |
| 180 | 86236593 | Joint torique | 1 | Composant d’étanchéité |
| 190 | 86223740 | Joint torique | 1 | Composant d’étanchéité |
| 200 | 86249265 | Bouchon plastique | 1 | Élément de fermeture |

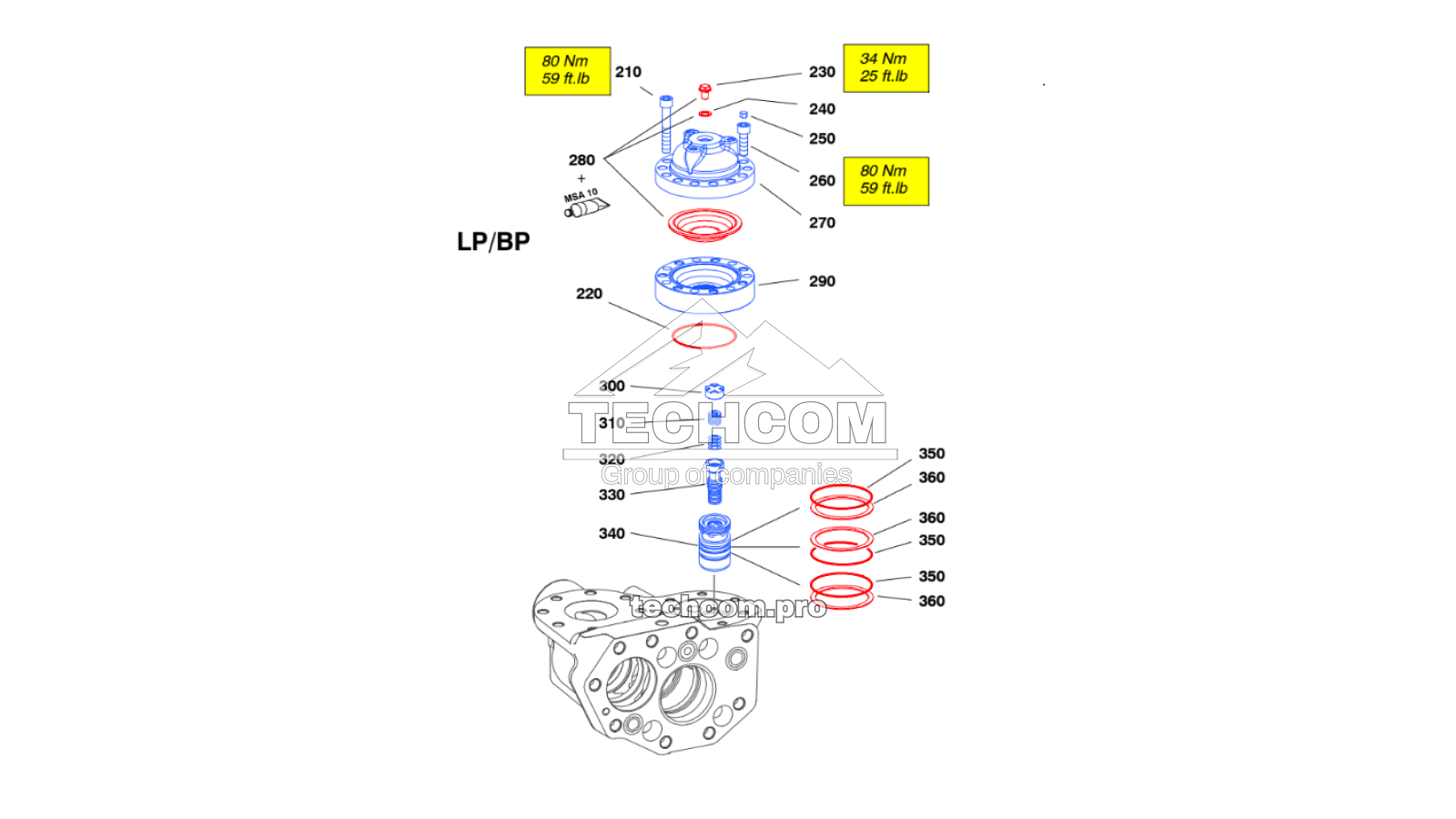

| 210 | 86752979 | Vis CHC UNF 1/2" | 7 | Élément de fixation |
| 220 | 86252327 | Joint torique | 1 | Composant d’étanchéité |
| 230 | 86265048 | Vis de gonflage | 1 | Composant de service |
| 240 | 86241403 | Bague BS | 1 | Élément d’étanchéité |
| 250 | 86398229 | Bouchon plastique | 7 | Élément de fermeture |
| 260 | 86751401 | Vis CHC UNF 1/2" | 7 | Élément de fixation |
| 270 | 86672623 | Couvercle | 1 | Élément de protection |
| 280 | 86634003 | Kit membrane | 1 | Kit de service |
| 290 | 86590122 | Bride inférieure | 1 | Composant structurel |
| 300 | 86590056 | Bague | 1 | Élément de support |
| 310 | 86223427 | Ressort | 1 | Élément élastique |
| 320 | 86312196 | Rondelle | 4 | Accessoire de fixation |
| 330 | 86366259 | Glissière | 1 | Élément de contrôle |
| 340 | 86590049 | Doublure | 1 | Protection contre l’usure |
| 350 | 86301272 | Joint torique | 3 | Composant d’étanchéité |
| 360 | 86588001 | Bague anti-extrusion | 3 | Protection anti-extrusion |

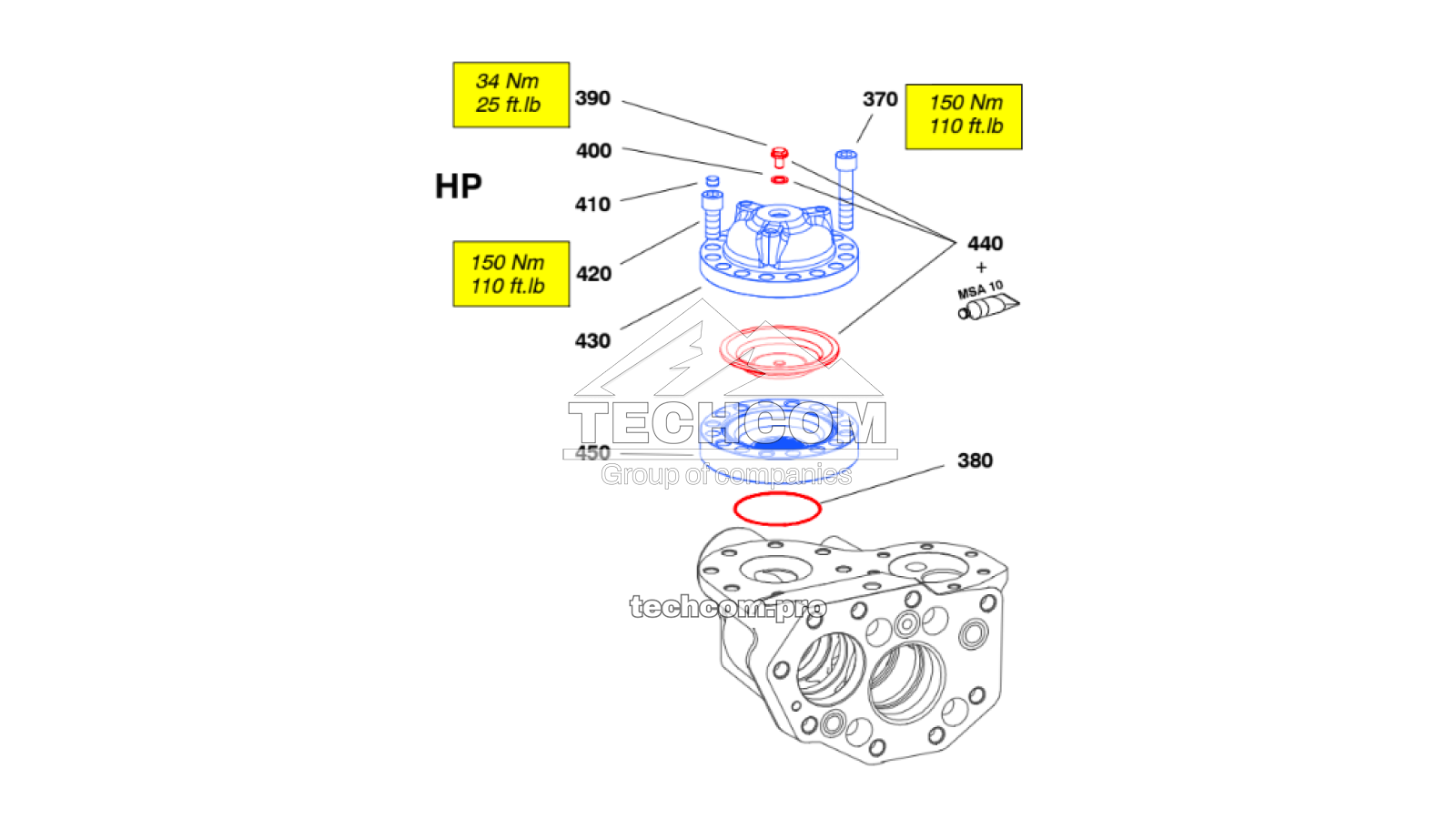

| 370 | 86503323 | Vis CHC UNF 5/8" | 8 | Élément de fixation |
| 380 | 86252327 | Joint torique | 1 | Composant d’étanchéité |
| 390 | 86265048 | Vis de gonflage | 1 | Composant de service |
| 400 | 86241403 | Bague BS | 1 | Élément d’étanchéité |
| 410 | 86405081 | Bouchon plastique | 8 | Élément de fermeture |
| 420 | 86580982 | Vis CHC UNF 5/8" | 8 | Élément de fixation |
| 430 | 86422359 | Couvercle | 1 | Élément de protection |
| 440 | 86635620 | Kit membrane | 1 | Kit de service |
| 450 | 86590114 | Bride inférieure | 1 | Composant structurel |
Consultez le catalogue complet des pièces de rechange pour Montabert HC160 afin de sélectionner les composants d’origine et les pièces de service pour la maintenance et la réparation du système de distribution.
