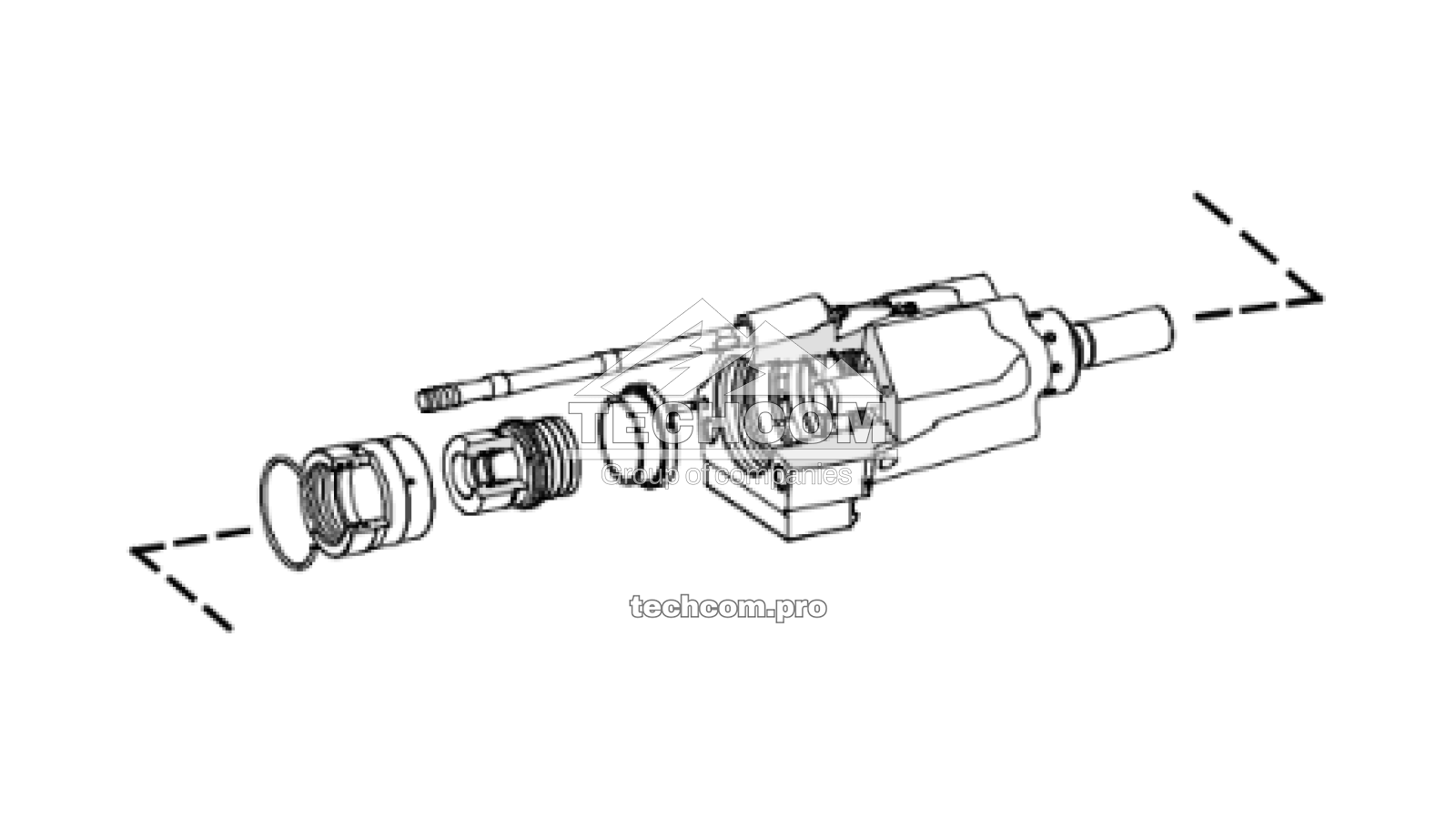

Гидравлический ограничитель удара гидроперфоратора Montabert HC160
Гидравлический ограничитель удара, используемый в гидроперфораторе Montabert HC160, обеспечивает контроль ударной нагрузки и защиту внутренних компонентов в процессе работы. В состав узла входят поршни, уплотнения, направляющие элементы и конструкционные детали, обеспечивающие стабильное поглощение энергии и безопасную эксплуатацию оборудования.

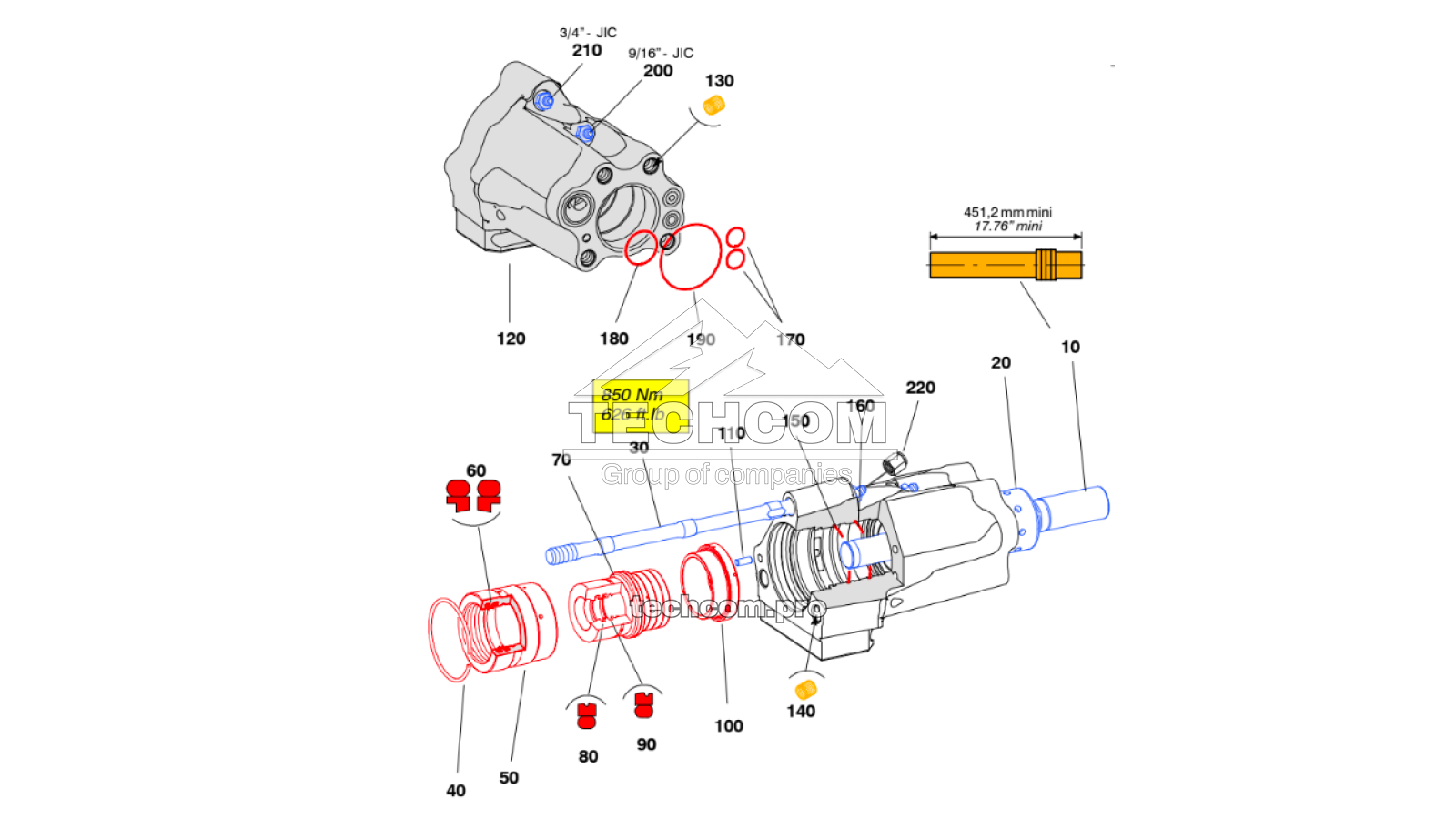

Состав гидравлического ограничителя
| Поз. | № детали | Наименование | Кол-во | Примечание |
| 10 | 86590072 | Ударный поршень | 1 | Основной ударный элемент |
| 20 | 86588555 | Направляющий вкладыш | 1 | Направляющий элемент |
| 30 | 86609443 | Палец UNF 1" | 1 | Соединительный элемент |
| 40 | 86590148 | Стопорное кольцо | 1 | Фиксирующий элемент |
| 50 | 86588977 | Передний упорный вкладыш | 1 | Защита от износа |
| 60 | 86588068 | Уплотнение | 2 | Уплотнительный элемент |
| 70 | 86602182 | Упорный поршень | 1 | Передача усилия |
| 80 | 86606068 | Уплотнение | 1 | Уплотнительный элемент |
| 90 | 86588043 | Уплотнение | 1 | Уплотнительный элемент |
| 100 | 86607363 | Задний упорный вкладыш | 1 | Защита от износа |
| 110 | 86223419 | Штифт | 1 | Фиксирующий элемент |
| 120 | 86586294 | Корпус ограничителя (в сборе) | 1 | Включает позиции 130–140 |
| 130 | 86642444 | Резьбовая вставка Helicoil UNF 7/8" | 4 | Восстановление резьбы |
| 140 | 86642451 | Резьбовая вставка Helicoil UNF 1" | 3 | Восстановление резьбы |
| 150 | 86588035 | O-ring | 1 | Уплотнительный элемент |
| 160 | 86588027 | O-ring | 1 | Уплотнительный элемент |
| 170 | 86228996 | O-ring | 2 | Уплотнительный элемент |
| 180 | 86606274 | O-ring | 1 | Уплотнительный элемент |
| 190 | 86502234 | O-ring | 1 | Уплотнительный элемент |
| 200 | 95231031 | Адаптер | 1 | Соединительный элемент |
| 210 | 95219721 | Адаптер | 1 | Соединительный элемент |
| 220 | 86247723 | Пробка | 1 | Закрывающий элемент |

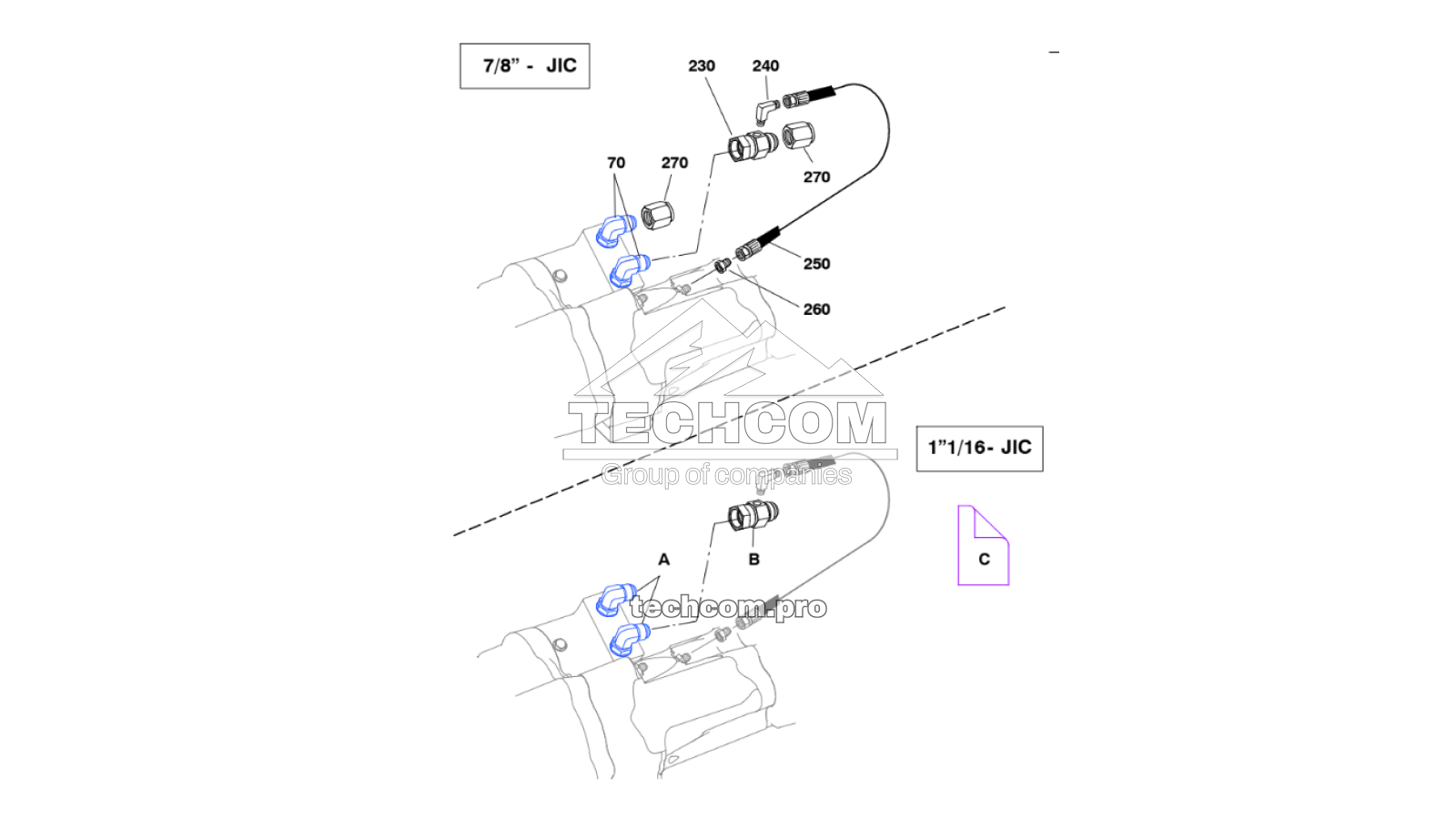

Стандартная комплектация
| Поз. | № детали | Наименование | Кол-во | Примечание |
| 70 | 86482999 | Адаптер | 2 | Соединительный элемент |
| 230 | 86313384 | Тройник | 1 | Соединительный элемент |
| 240 | 95209094 | Адаптер | 1 | Соединительный элемент |
| 250 | 86674892 | Шланг | 1 | Гидравлическая линия |
| 260 | 86603966 | Дроссельный адаптер (Ø 1,6 мм) | 1 | Регулирование потока |
| 270 | 86263233 | Пробка | 2 | Закрывающий элемент |
Опциональная комплектация
| Поз. | № детали | Наименование | Кол-во | Примечание |
| A | 86361912 | Адаптер | 2 | Соединительный элемент |
| B | 86313392 | Тройник | 1 | Соединительный элемент |
| C | 100983269 | Инструкция подключения HP | 1 | Документация |
Ознакомьтесь с полным каталогом запчастей для Montabert HC160, чтобы подобрать оригинальные комплектующие и сервисные детали для обслуживания и ремонта гидравлического ограничителя удара.
