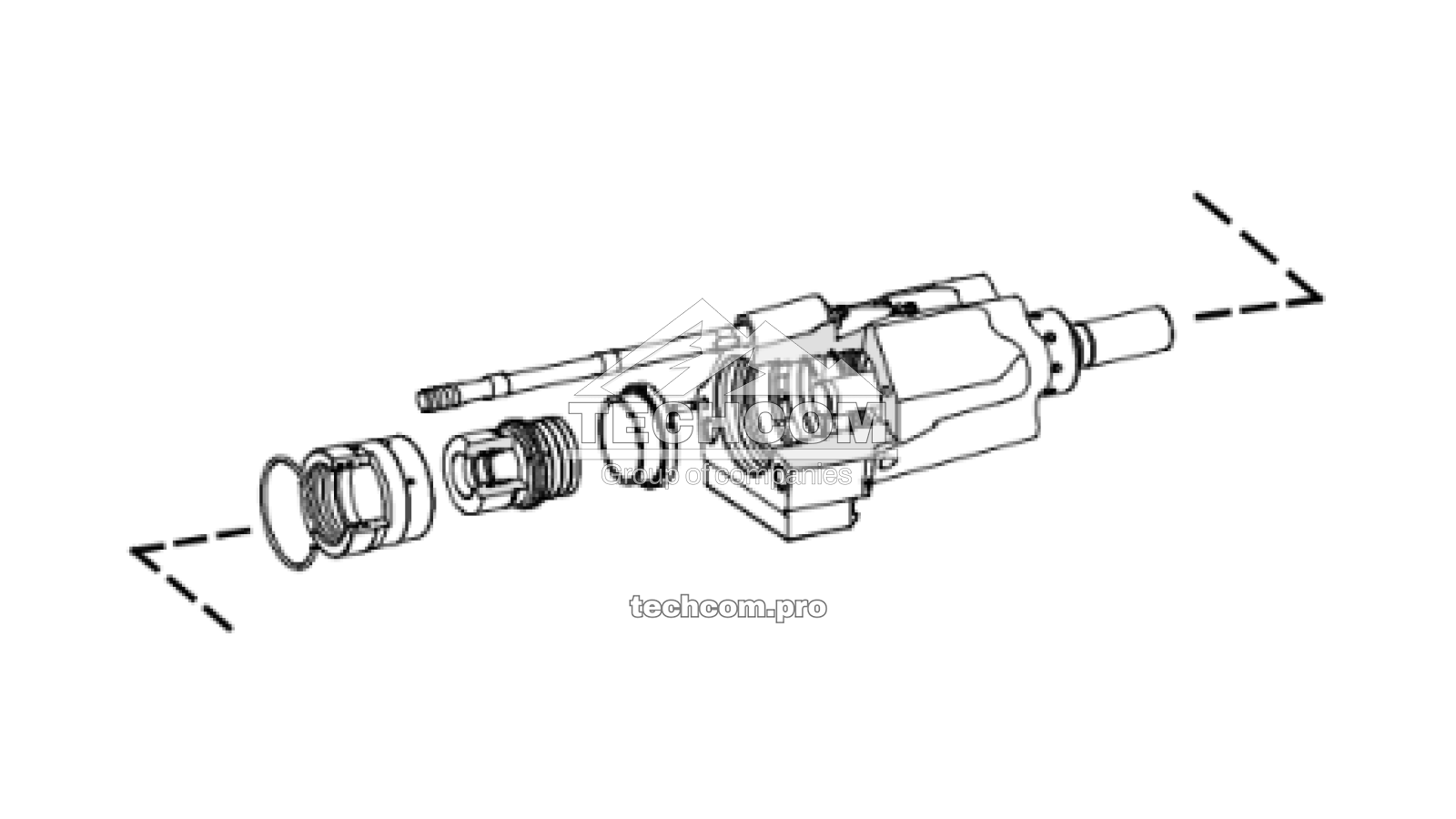

Componentes del sistema de parada hidráulica para Montabert HC160
El sistema de parada hidráulica utilizado en la Montabert HC160 controla la limitación de impacto y protege los componentes internos durante el funcionamiento. Incluye pistones, elementos de sellado, componentes de guiado y piezas estructurales que garantizan una absorción de energía estable y la seguridad operativa.

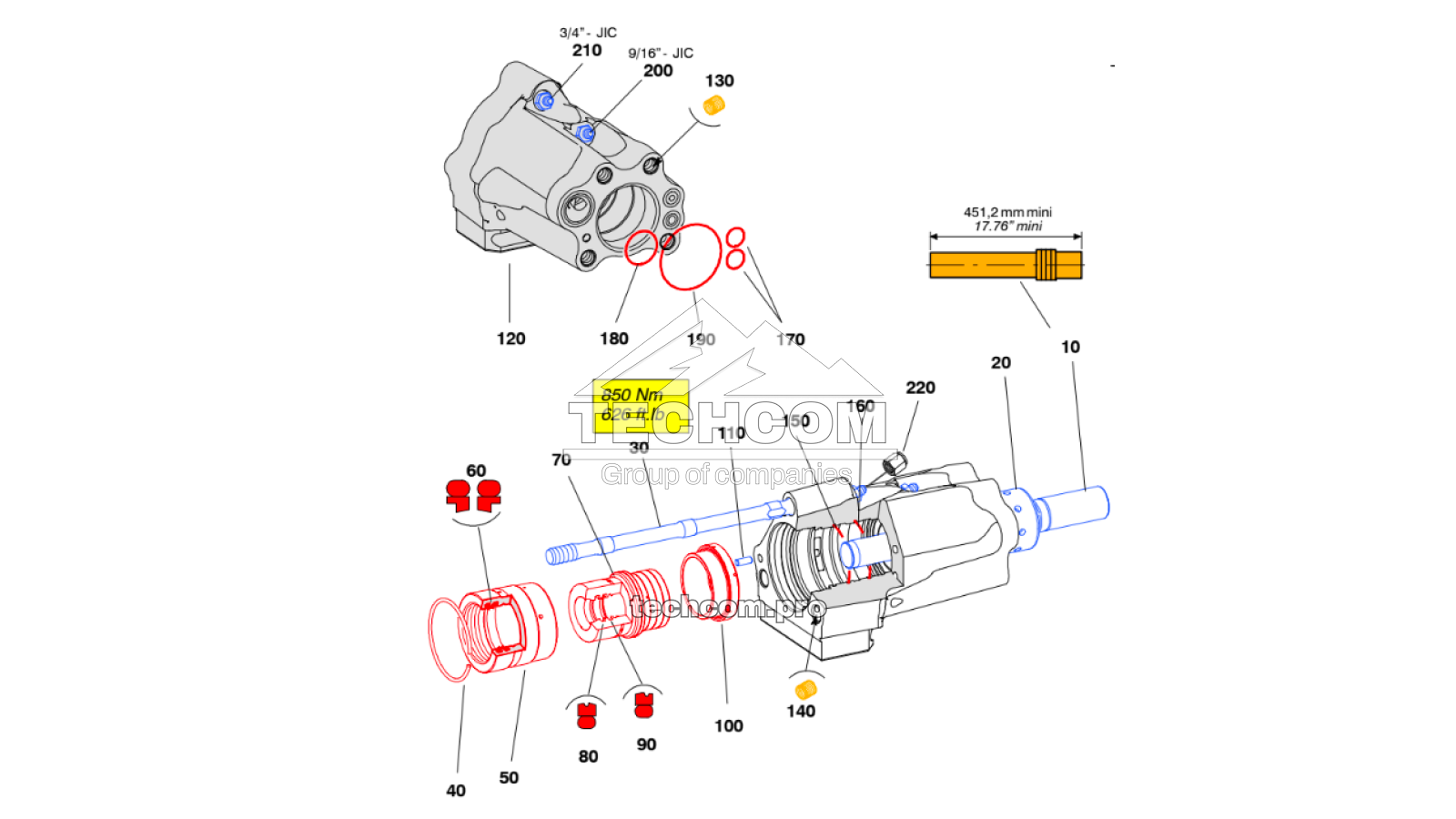

Componentes incluidos en el sistema de parada hidráulica
| Ítem |
N.º de pieza |
Nombre |
Cant. |
Observaciones |
| 10 | 86590072 | Pistón de impacto | 1 | Componente principal de impacto |
| 20 | 86588555 | Camisa de guiado | 1 | Elemento de guiado |
| 30 | 86609443 | Perno UNF 1" | 1 | Elemento de conexión |
| 40 | 86590148 | Anillo de retención | 1 | Elemento de fijación |
| 50 | 86588977 | Camisa de empuje frontal | 1 | Protección contra desgaste |
| 60 | 86588068 | Sello | 2 | Elemento de sellado |
| 70 | 86602182 | Pistón de empuje | 1 | Transmisión de fuerza |
| 80 | 86606068 | Sello | 1 | Elemento de sellado |
| 90 | 86588043 | Sello | 1 | Elemento de sellado |
| 100 | 86607363 | Camisa de empuje trasera | 1 | Protección contra desgaste |
| 110 | 86223419 | Pasador | 1 | Elemento de fijación |
| 120 | 86586294 | Cuerpo del sistema de parada (incluye componentes internos) | 1 | Incluye ítems 130–140 |
| 130 | 86642444 | Inserto helicoidal UNF 7/8" | 4 | Refuerzo de rosca |
| 140 | 86642451 | Inserto helicoidal UNF 1" | 3 | Refuerzo de rosca |
| 150 | 86588035 | Junta tórica | 1 | Elemento de sellado |
| 160 | 86588027 | Junta tórica | 1 | Elemento de sellado |
| 170 | 86228996 | Junta tórica | 2 | Elemento de sellado |
| 180 | 86606274 | Junta tórica | 1 | Elemento de sellado |
| 190 | 86502234 | Junta tórica | 1 | Elemento de sellado |
| 200 | 95231031 | Adaptador | 1 | Elemento de conexión |
| 210 | 95219721 | Adaptador | 1 | Elemento de conexión |
| 220 | 86247723 | Tapón | 1 | Elemento de cierre |

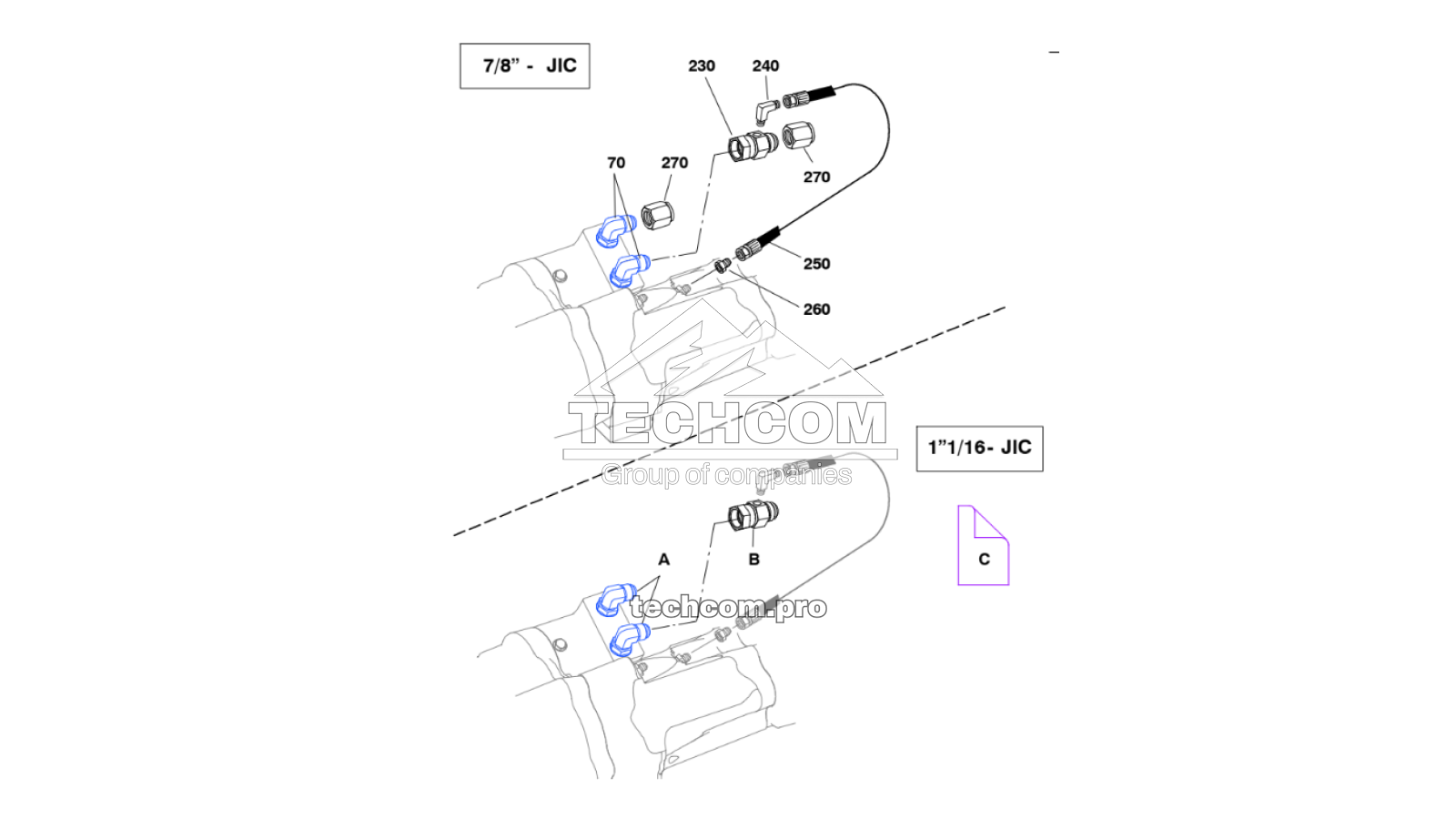

Componentes estándar suministrados
| Ítem |
N.º de pieza |
Nombre |
Cant. |
Observaciones |
| 70 | 86482999 | Adaptador | 2 | Elemento de conexión |
| 230 | 86313384 | Pieza en T | 1 | Componente de conexión |
| 240 | 95209094 | Adaptador | 1 | Elemento de conexión |
| 250 | 86674892 | Manguera | 1 | Línea hidráulica |
| 260 | 86603966 | Adaptador restrictor (Ø 1.6 mm) | 1 | Elemento de control de flujo |
| 270 | 86263233 | Tapón | 2 | Elemento de cierre |
Configuración opcional del kit
| Ítem |
N.º de pieza |
Nombre |
Cant. |
Observaciones |
| A | 86361912 | Adaptador | 2 | Elemento de conexión |
| B | 86313392 | Pieza en T | 1 | Componente de conexión |
| C | 100983269 | Notificación de conexión externa HP | 1 | Documentación |
Consulte el catálogo completo de repuestos para Montabert HC160 para encontrar componentes originales y piezas de servicio para el mantenimiento y la reparación del sistema de parada hidráulica.
