Composants du système d’arrêt hydraulique pour perforateur Montabert HC160

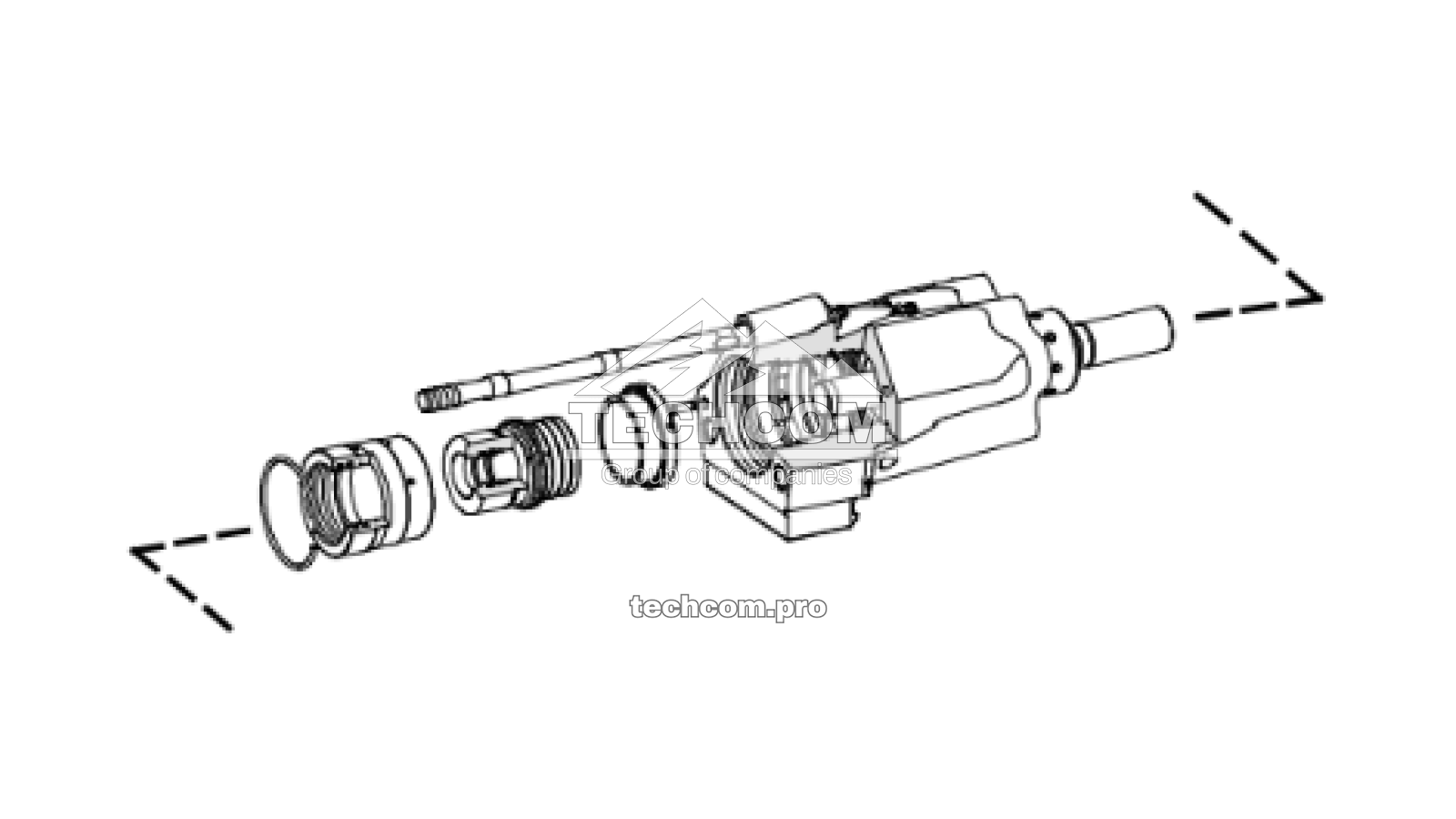

Le système d’arrêt hydraulique utilisé dans le Montabert HC160 permet de contrôler la limitation des impacts et de protéger les composants internes pendant le fonctionnement. Il comprend des pistons, des éléments d’étanchéité, des composants de guidage et des éléments structurels assurant une absorption d’énergie stable et une sécurité opérationnelle élevée.

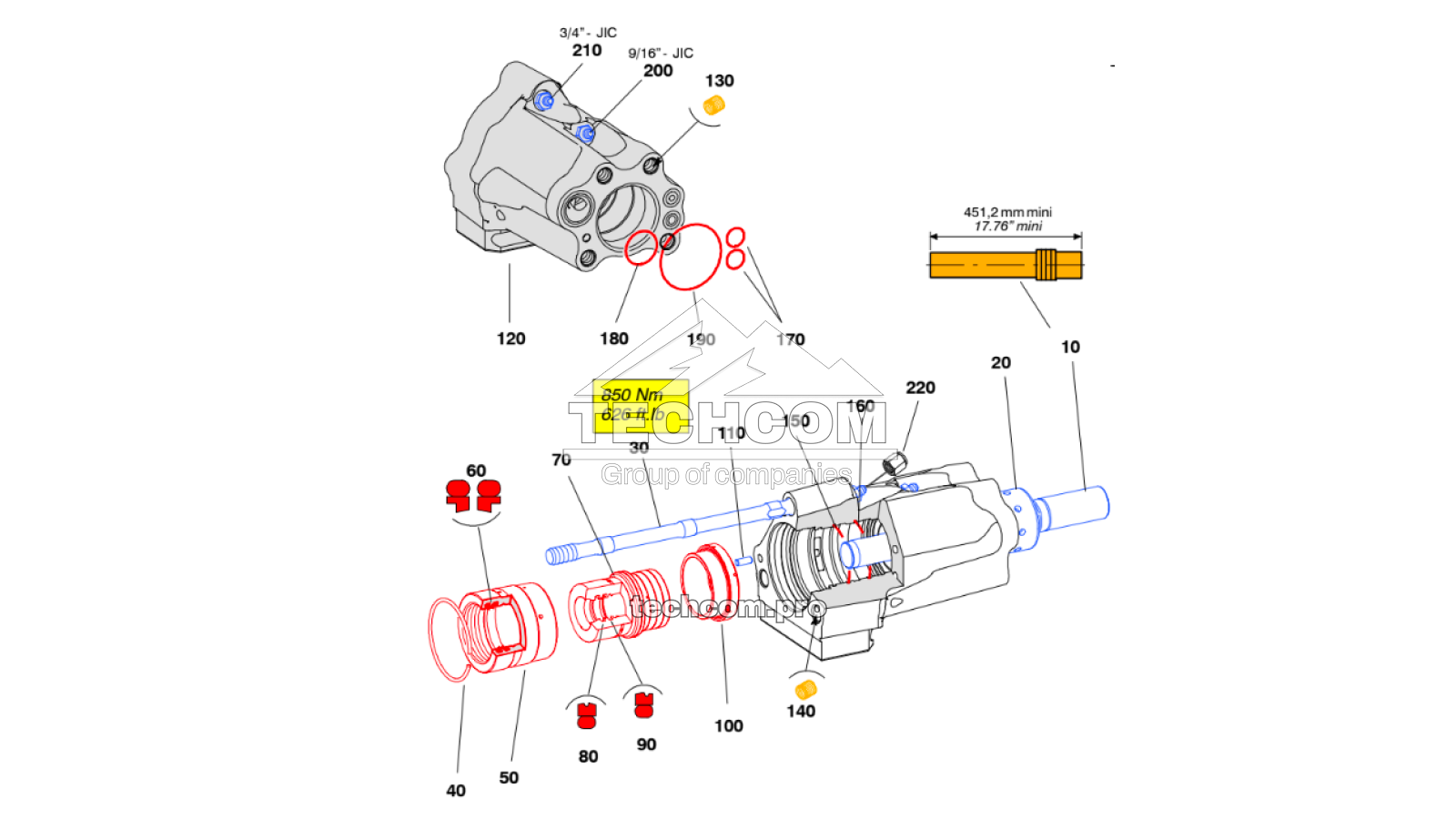

Composants inclus dans le système d’arrêt hydraulique
| Rep. | N° de pièce | Désignation | Qté | Remarques |
| 10 | 86590072 | Piston de frappe | 1 | Composant principal d’impact |
| 20 | 86588555 | Doublure de guidage | 1 | Élément de guidage |
| 30 | 86609443 | Axe UNF 1" | 1 | Élément de connexion |
| 40 | 86590148 | Circlip | 1 | Élément de retenue |
| 50 | 86588977 | Doublure de poussée avant | 1 | Protection contre l’usure |
| 60 | 86588068 | Joint | 2 | Composant d’étanchéité |
| 70 | 86602182 | Piston de poussée | 1 | Transmission de force |
| 80 | 86606068 | Joint | 1 | Composant d’étanchéité |
| 90 | 86588043 | Joint | 1 | Composant d’étanchéité |
| 100 | 86607363 | Doublure de poussée arrière | 1 | Protection contre l’usure |
| 110 | 86223419 | Goupille | 1 | Élément de fixation |
| 120 | 86586294 | Corps d’arrêt (incluant les composants internes) | 1 | Inclut les rep. 130–140 |
| 130 | 86642444 | Insert hélicoïdal UNF 7/8" | 4 | Renfort de filetage |
| 140 | 86642451 | Insert hélicoïdal UNF 1" | 3 | Renfort de filetage |
| 150 | 86588035 | Joint torique | 1 | Composant d’étanchéité |
| 160 | 86588027 | Joint torique | 1 | Composant d’étanchéité |
| 170 | 86228996 | Joint torique | 2 | Composant d’étanchéité |
| 180 | 86606274 | Joint torique | 1 | Composant d’étanchéité |
| 190 | 86502234 | Joint torique | 1 | Composant d’étanchéité |
| 200 | 95231031 | Adaptateur | 1 | Élément de connexion |
| 210 | 95219721 | Adaptateur | 1 | Élément de connexion |
| 220 | 86247723 | Bouchon | 1 | Élément de fermeture |

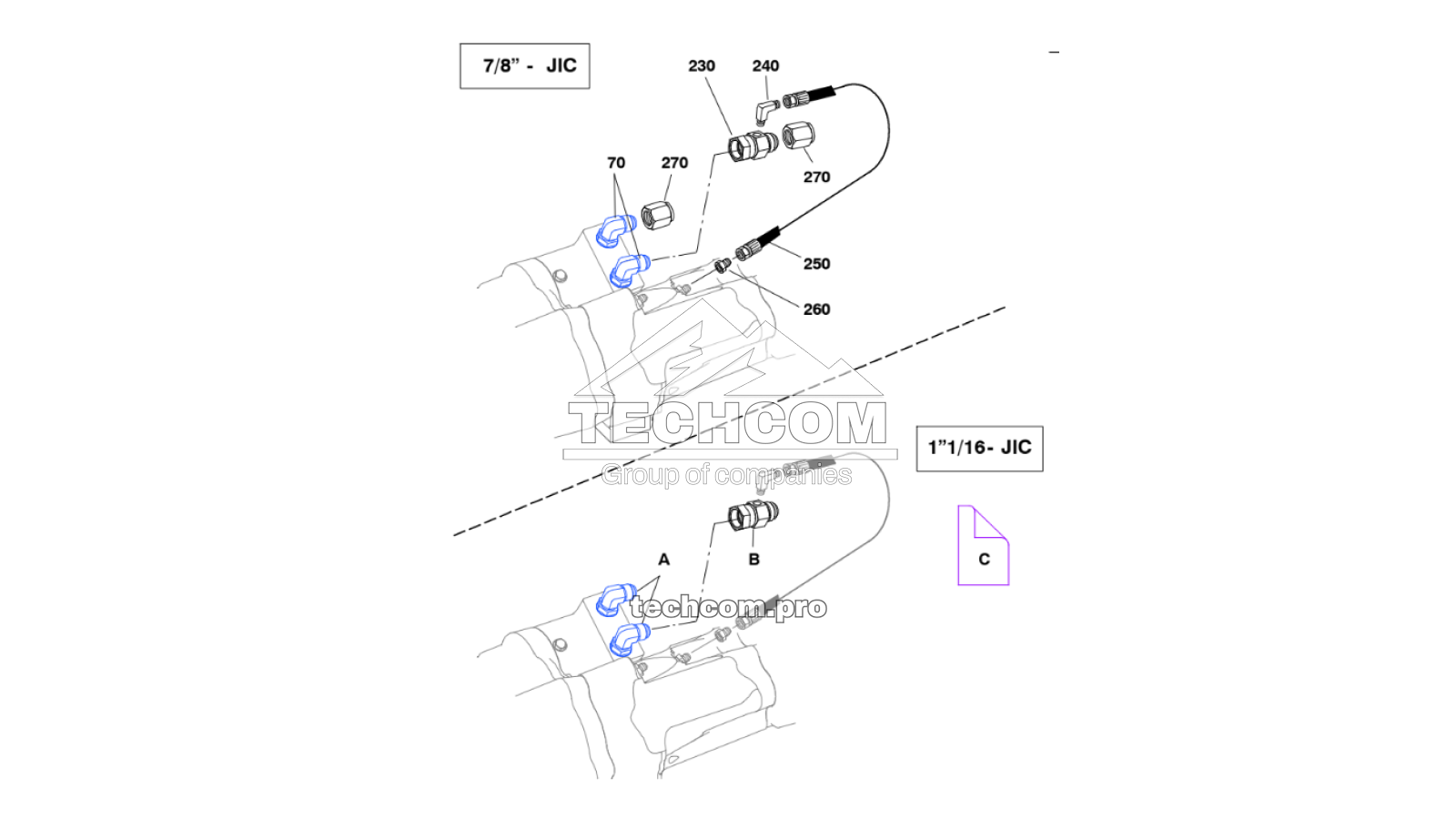

Composants fournis en standard
| Rep. | N° de pièce | Désignation | Qté | Remarques |
| 70 | 86482999 | Adaptateur | 2 | Élément de connexion |
| 230 | 86313384 | Raccord en T | 1 | Composant de connexion |
| 240 | 95209094 | Adaptateur | 1 | Élément de connexion |
| 250 | 86674892 | Flexible | 1 | Ligne hydraulique |
| 260 | 86603966 | Adaptateur restrictif (Ø 1,6 mm) | 1 | Élément de contrôle du débit |
| 270 | 86263233 | Bouchon | 2 | Élément de fermeture |
Configuration optionnelle du kit
| Rep. | N° de pièce | Désignation | Qté | Remarques |
| A | 86361912 | Adaptateur | 2 | Élément de connexion |
| B | 86313392 | Raccord en T | 1 | Composant de connexion |
| C | 100983269 | Notice de connexion HP externe | 1 | Documentation |
Consultez le catalogue complet des pièces de rechange pour Montabert HC160 afin de sélectionner les composants d’origine et les pièces de service pour la maintenance et la réparation du système d’arrêt hydraulique.
