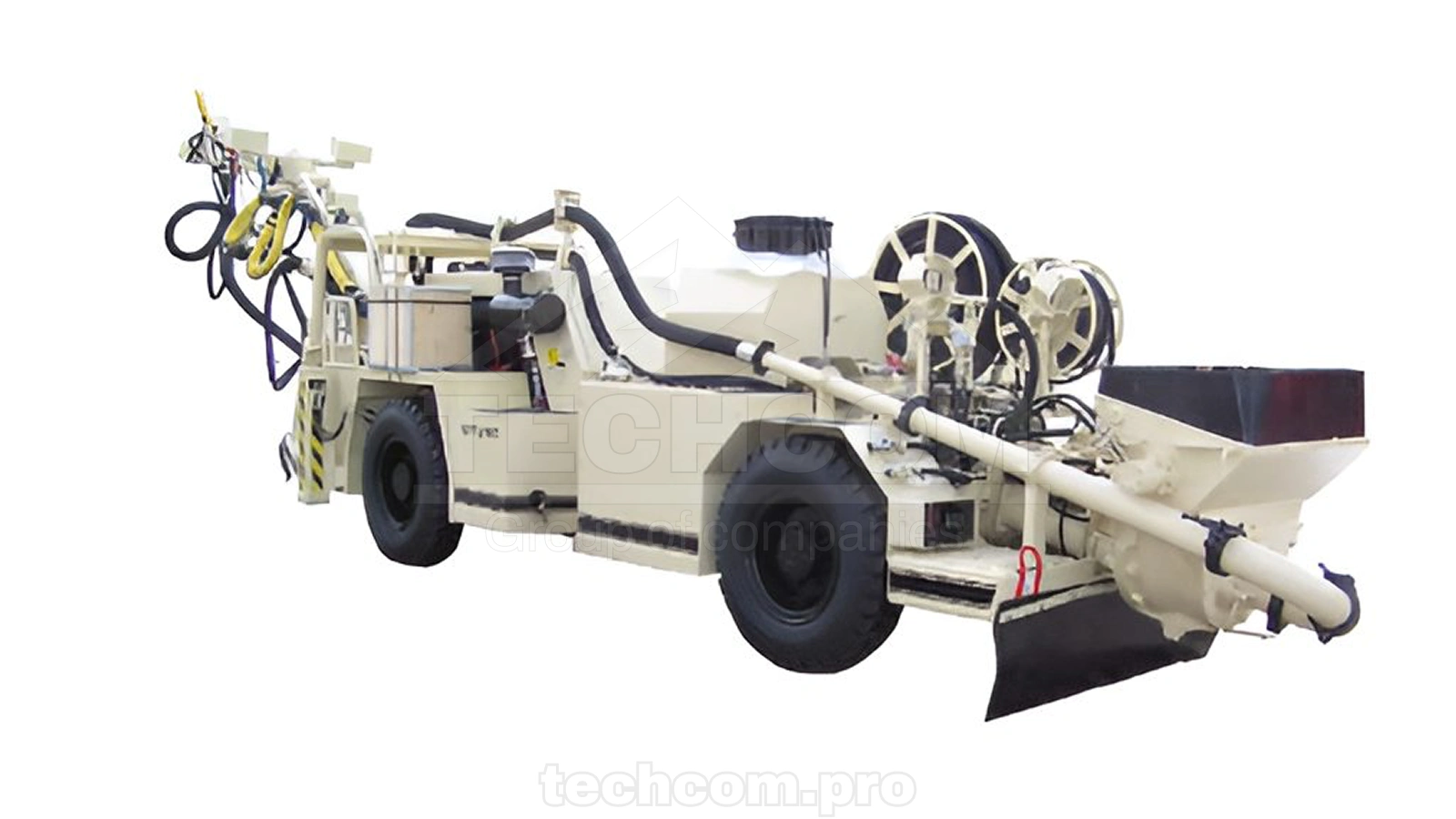

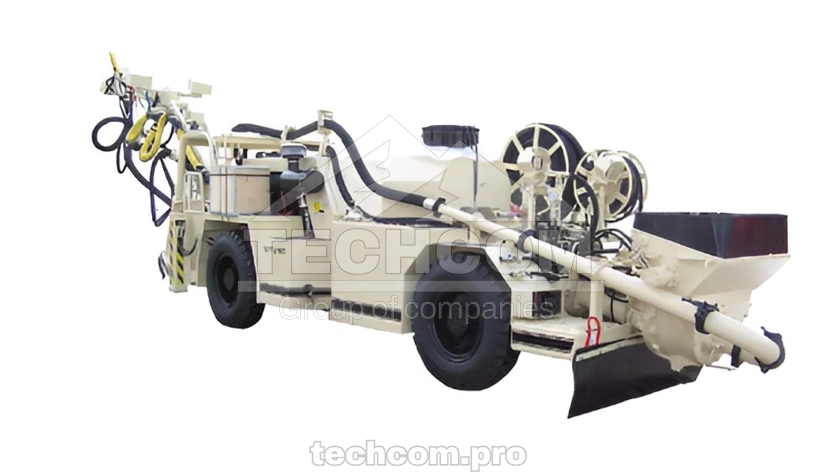

Подземная установка для торкретирования бетона Normet Spraymec 6050 WP
Normet Spraymec 6050 WP — самоходная дизель-гидравлическая установка для торкретирования бетона мокрым способом, предназначенная для подземных горных работ и строительства тоннелей. Шарнирно-сочленённое шасси с полным приводом (4×4) и гидравлическим управлением обеспечивает высокую манёвренность в выработках малого и среднего сечения. Машина оснащена насосом подачи бетонной смеси, интегрированной системой дозирования ускорителя схватывания и электрогидравлической стрелой для равномерного нанесения смеси.
Прочная конструкция, многодисковая тормозная система в масляной ванне и открытая кабина с защитой ROPS/FOPS обеспечивают надёжную эксплуатацию в тяжёлых подземных условиях. Точное управление стрелой, стабильная производительность насоса и эффективное дозирование ускорителя гарантируют качественное торкретирование, снижение потерь материала и высокий уровень безопасности работ.
Технические характеристики – Spraymec 6050 WP
| Параметр | Значение |
|---|---|
| Назначение | Дизель-гидравлическая установка мокрого торкретирования для шахт и тоннелей |
| Двигатель | Deutz TCD 2012 – 96 кВт при 2200 об/мин |
| Трансмиссия | Dana powershift, 3 передачи вперёд и назад, полный привод 4×4 |
| Макс. скорость | 30 км/ч |
| Макс. тяговое усилие | 90 кН |
| Мосты | Планетарного типа |
| Шины | 10.00-20 PR 16 |
| Управление | Гидравлическое, сочленённая рама ±40° |
| Осцилляция | ±10° |
| Рабочие тормоза | Многодисковые в масляной ванне, двухконтурные |
| Стояночный тормоз | Пружинный, с гидравлическим растормаживанием |
| Гидросистема (управление и стрела) | 210 бар, 95 л/мин при 2200 об/мин |
| Производительность насоса | 4–19 м³/ч |
| Максимальная теоретическая производительность | До 24 м³/ч |
| Насос ускорителя | До 20 бар, 1–20 л/мин |
| Объём бака ускорителя | 350 л |
| Поворот стрелы | 270° |
| Подъём стрелы | −20° до +75° |
| Складирование стрелы | −60° до +165° |
| Выдвижение стрелы | 2200 мм |
| Поворот сопла | 360° |
| Наклон сопла | 105° |
| Макс. дальность нанесения | По вертикали 8 м / по горизонтали 9,3 м |
| Габариты (Д × Ш × В) | 10 520 × 2 000 × 2 150 мм |
| Колёсная база | 3 550 мм |
| Дорожный просвет | 290 мм |
| Радиус поворота | Внешний 7 220 мм / внутренний 3 840 мм |
| Эксплуатационная масса | 13 500 кг |
| Электросистема | 24 В, 2 × 105 А·ч, генератор 80 А |
| Кабина | Открытая кабина с сертификацией ROPS/FOPS |
TechCom поставляет запчасти для Normet Spraymec 6050 WP, включая элементы бетонного насоса, систему дозирования ускорителя, гидравлические узлы и изнашиваемые компоненты для надёжной работы при подземном торкретировании.
