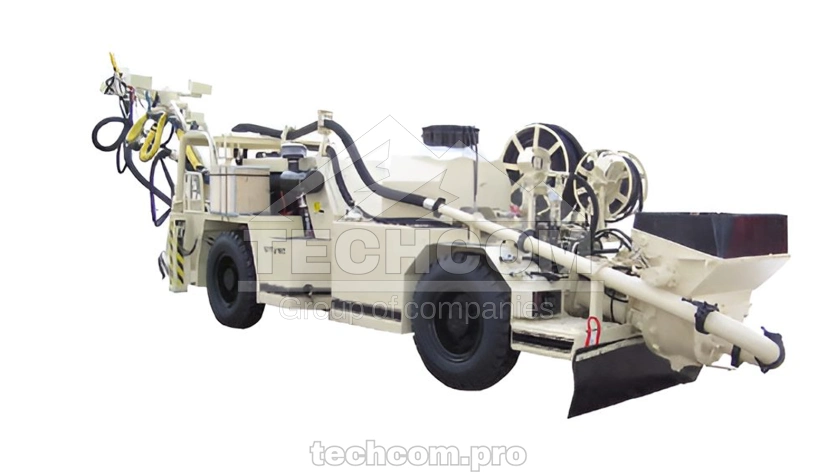

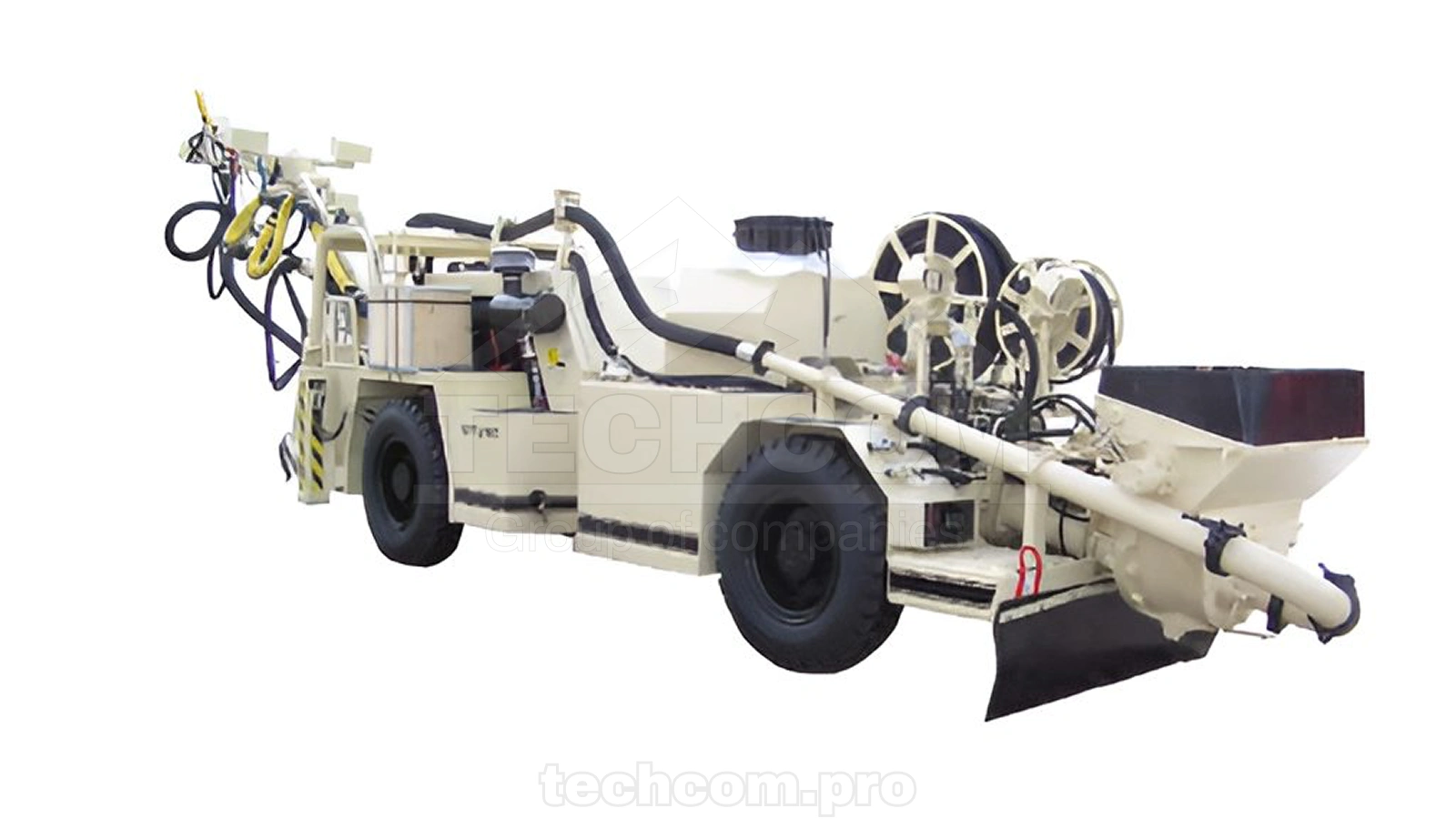

Normet Spraymec 6050 WP – Machine de projection de béton souterraine
La Normet Spraymec 6050 WP est une machine automotrice diesel-hydraulique de projection de béton par voie humide, conçue pour les opérations minières et les travaux de creusement souterrains. Le porteur articulé à transmission intégrale (4×4) avec direction hydraulique par châssis articulé garantit une grande maniabilité dans les galeries de petite et moyenne section. La machine est équipée d’une pompe à béton humide, d’un système intégré de dosage d’accélérateur et d’un bras de projection électro-hydraulique.
Sa structure robuste, son système de freinage multidisque à bain d’huile et sa cabine ouverte homologuée ROPS/FOPS assurent un fonctionnement fiable dans des conditions souterraines exigeantes. Grâce à un contrôle précis du bras, une performance de pompage stable et un dosage efficace de l’accélérateur, la Spraymec 6050 WP garantit une application uniforme du béton et une sécurité opérationnelle optimale.
Caractéristiques techniques – Spraymec 6050 WP
| Paramètre | Valeur |
|---|---|
| Application | Machine diesel-hydraulique de projection de béton par voie humide pour mines et tunnels |
| Moteur | Deutz TCD 2012 – 96 kW à 2200 tr/min |
| Transmission | Dana powershift, 3 vitesses avant & arrière, 4×4 |
| Vitesse max. | 30 km/h |
| Effort de traction max. | 90 kN |
| Ponts | Type planétaire |
| Pneumatiques | 10.00-20 PR 16 |
| Direction | Direction hydraulique par châssis articulé, ±40° |
| Oscillation | ±10° |
| Freins de service | Freins multidisques à bain d’huile, double circuit hydraulique |
| Frein de stationnement | Type de sécurité à déverrouillage hydraulique |
| Système hydraulique (direction & bras) | 210 bar, 95 L/min à 2200 tr/min |
| Pompe à béton | 4–19 m³/h |
| Débit théorique max. | Jusqu’à 24 m³/h |
| Pompe accélérateur | Max 20 bar, 1–20 L/min |
| Réservoir accélérateur | 350 L |
| Rotation du bras | 270° |
| Levage du bras | −20° à +75° |
| Pliage du bras | −60° à +165° |
| Extension du bras | 2200 mm |
| Rotation de la buse | 360° |
| Inclinaison de la buse | 105° |
| Portée max. de projection | Verticale 8 m / Horizontale 9,3 m |
| Dimensions (L × l × H) | 10 520 × 2 000 × 2 150 mm |
| Empattement | 3 550 mm |
| Garde au sol | 290 mm |
| Rayon de braquage | Extérieur 7 220 mm / Intérieur 3 840 mm |
| Poids en ordre de marche | 13 500 kg |
| Système électrique | 24 V, 2 × 105 Ah batteries, alternateur 80 A |
| Cabine | Cabine ouverte homologuée ROPS/FOPS |
TechCom fournit des pièces de rechange pour Normet Spraymec 6050 WP, y compris des composants de pompe à béton, systèmes d’accélérateur, pièces hydrauliques et éléments d’usure pour des opérations de projection de béton souterraines fiables.
