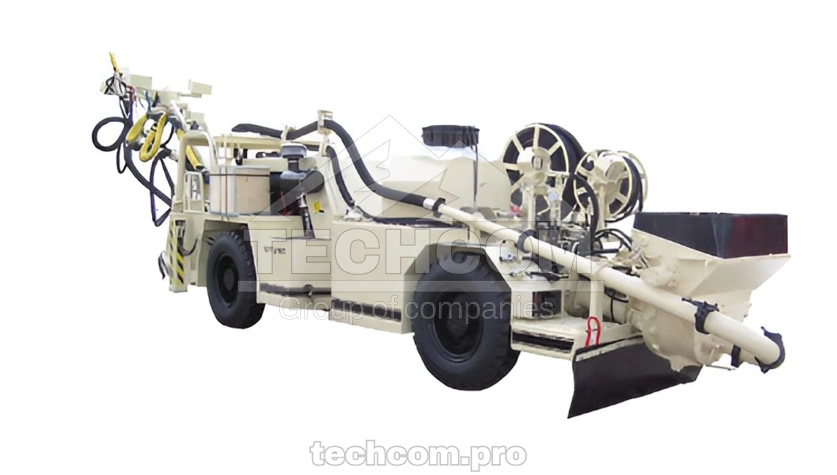

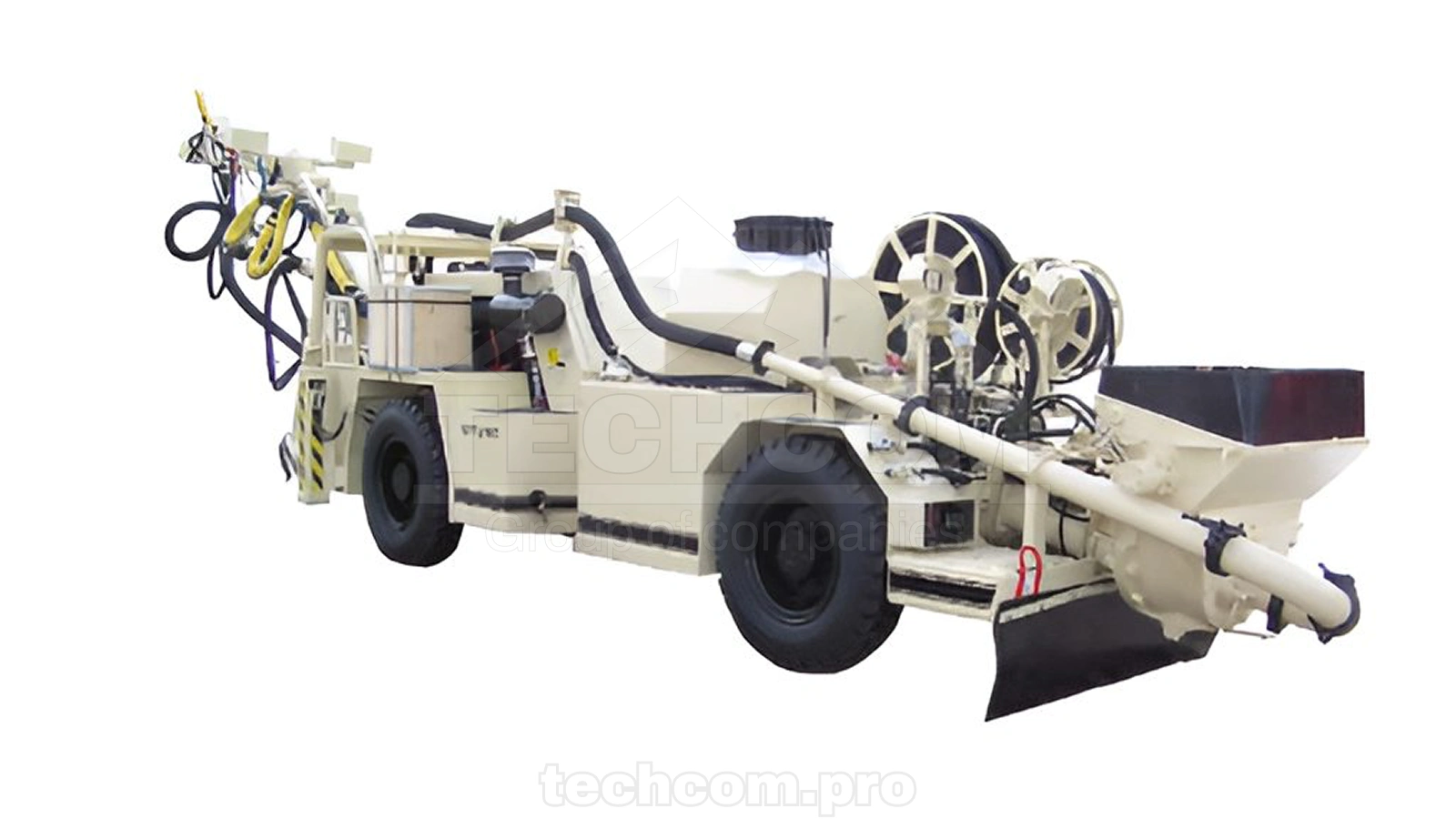

Normet Spraymec 6050 WP – Máquina de proyección de hormigón para minería subterránea
Normet Spraymec 6050 WP es una máquina autopropulsada diésel-hidráulica para proyección de hormigón por vía húmeda, diseñada para operaciones de minería subterránea y túneles. El chasis articulado con tracción en las cuatro ruedas y dirección hidráulica del bastidor garantiza alta maniobrabilidad en galerías de sección pequeña y media. La máquina está equipada con bomba de hormigón húmedo, sistema integrado de dosificación de acelerante y pluma de proyección electrohidráulica.
La estructura robusta, el sistema de frenos multidisco en baño de aceite y la cabina abierta certificada ROPS/FOPS proporcionan un funcionamiento fiable en condiciones subterráneas exigentes. Con control preciso de la pluma, bombeo estable y dosificación eficiente del acelerante, la Spraymec 6050 WP asegura una aplicación uniforme del hormigón y seguridad operativa.
Especificaciones técnicas – Spraymec 6050 WP
| Parámetro | Valor |
|---|---|
| Aplicación | Máquina diésel-hidráulica de proyección de hormigón por vía húmeda para minería y túneles |
| Motor | Deutz TCD 2012 – 96 kW a 2200 rpm |
| Transmisión | Dana powershift, 3 velocidades adelante y reversa, 4WD |
| Velocidad máxima | 30 km/h |
| Fuerza de tracción máxima | 90 kN |
| Ejes | Tipo planetario |
| Neumáticos | 10.00-20 PR 16 |
| Dirección | Dirección hidráulica del bastidor, ±40° de articulación |
| Oscilación | ±10° |
| Frenos de servicio | Sistema hidráulico de doble circuito con frenos multidisco en baño de aceite |
| Freno de estacionamiento | Tipo fail-safe con liberación hidráulica |
| Sistema hidráulico (dirección y pluma) | 210 bar, 95 L/min a 2200 rpm |
| Bomba de hormigón húmedo | 4–19 m³/h |
| Caudal máximo teórico | Hasta 24 m³/h |
| Bomba de acelerante | Máx. 20 bar, 1–20 L/min |
| Depósito de acelerante | 350 L |
| Rotación de la pluma | 270° |
| Elevación de la pluma | −20° a +75° |
| Plegado de la pluma | −60° a +165° |
| Extensión de la pluma | 2200 mm |
| Rotación de la boquilla | 360° |
| Inclinación de la boquilla | 105° |
| Alcance máximo de proyección | Vertical 8 m / Horizontal 9.3 m |
| Dimensiones (L × A × H) | 10 520 × 2 000 × 2 150 mm |
| Distancia entre ejes | 3 550 mm |
| Altura libre al suelo | 290 mm |
| Radio de giro | Exterior 7 220 mm / Interior 3 840 mm |
| Peso operativo | 13 500 kg |
| Sistema eléctrico | 24 V, 2 × 105 Ah baterías, alternador 80 A |
| Cabina | Cabina abierta certificada ROPS/FOPS |
TechCom suministra repuestos para Normet Spraymec 6050 WP, incluidos componentes de la bomba de hormigón húmedo, sistemas de acelerante, piezas hidráulicas y elementos de desgaste para operaciones fiables de proyección de hormigón en minería subterránea.
