Numéro de pièce: 57829343 (2657829343)

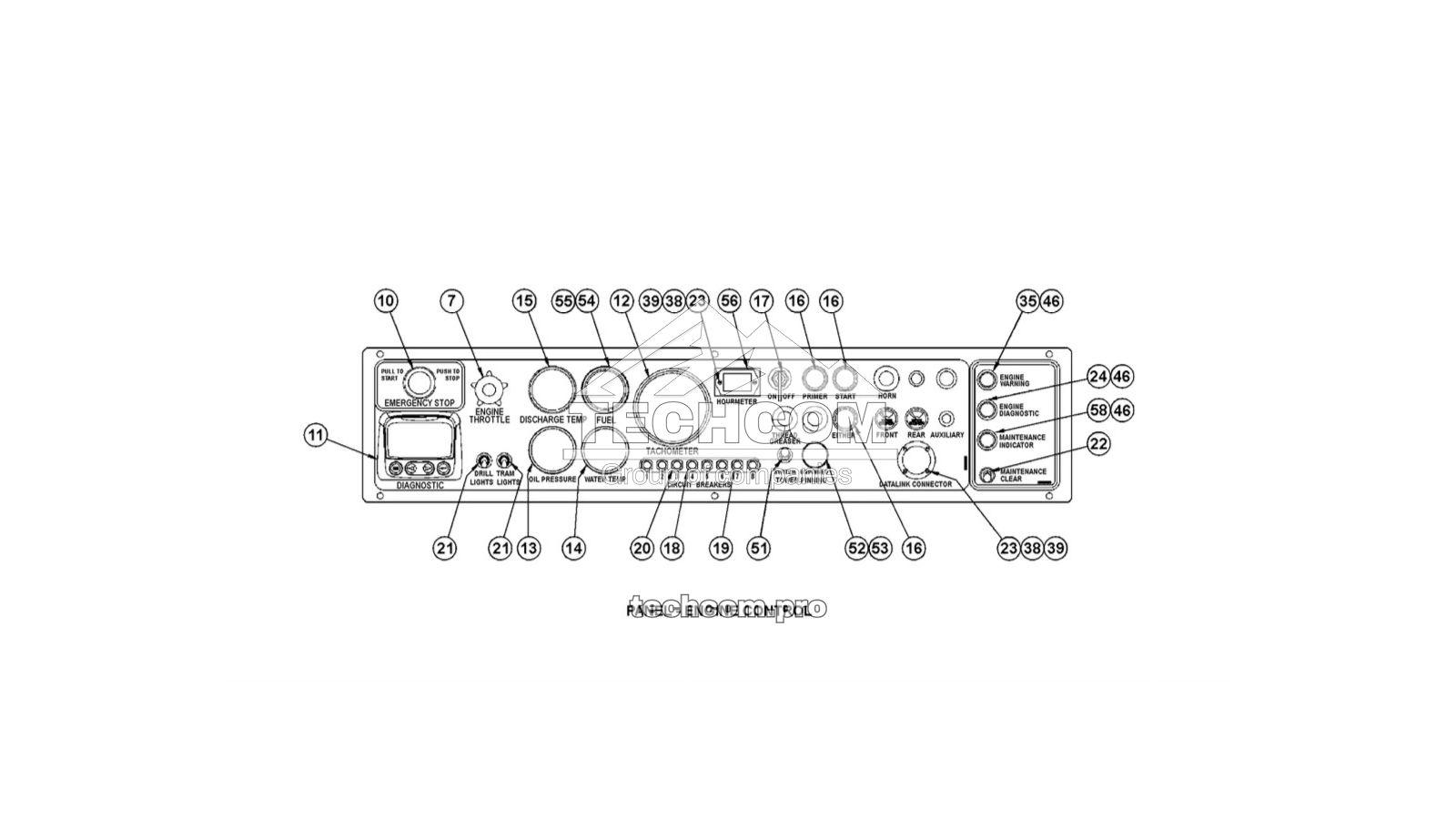

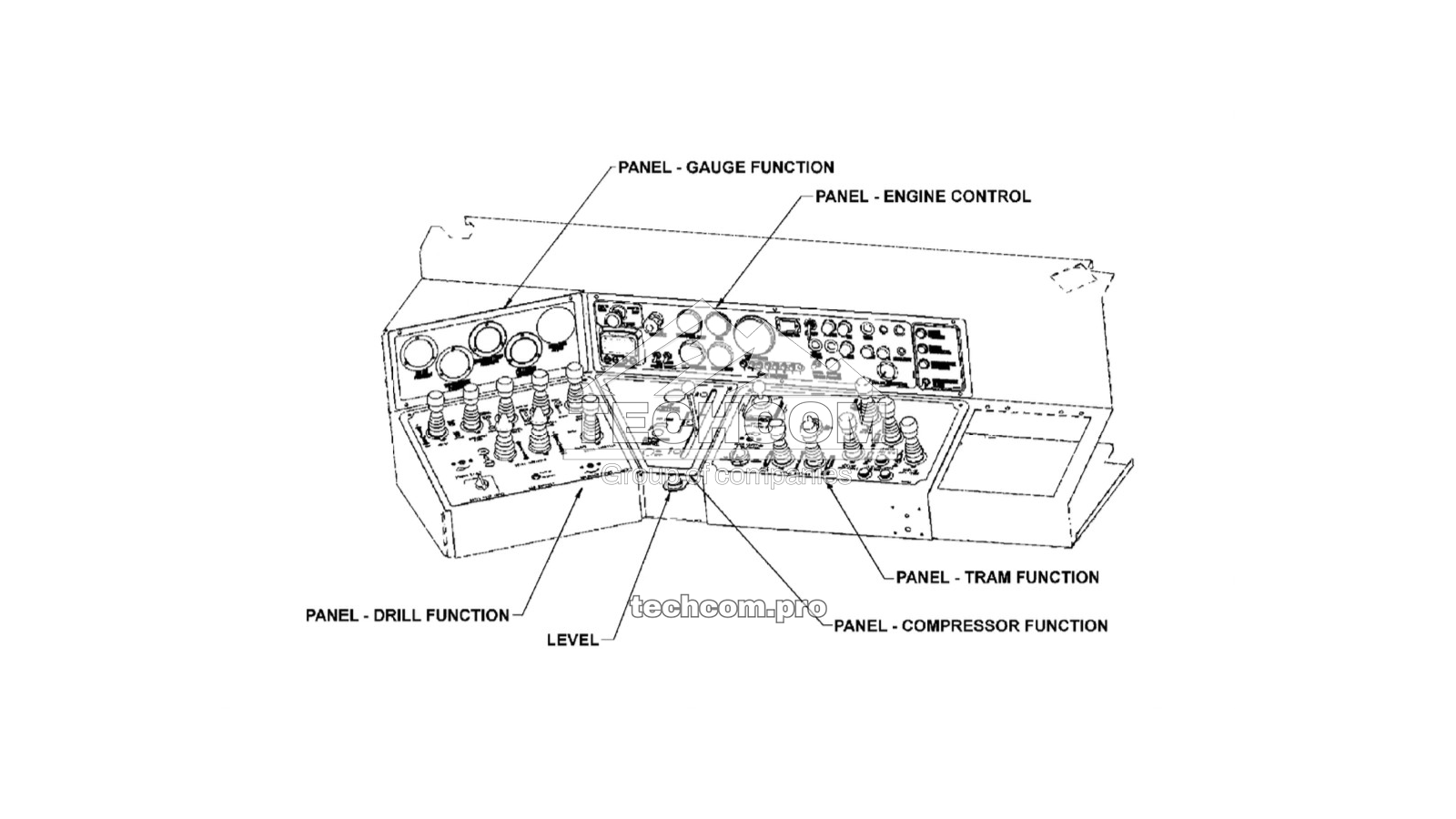

L’ensemble 57829343 (2657829343) instruments/commandes, LP, CAT » appartient à la console opérateur de la foreuse Epiroc DM45/DM50. Il consolide l’indication de pression, les commandes moteur et la protection électrique pour un fonctionnement fiable en environnement minier.
| Réf. | Nº de pièce | Nº alt. | Description |
|---|---|---|---|
| 001.0 | 54413000 | 2654413000 | Manomètre de pression avec amortisseur |
| 002.0 | 56951395 | 2656951395 | Manomètre, pression d’air – 400 PSI |
| 003.0 | 57428393 | 2657428393 | Manomètre, pression d’air – 160 PSI |
| 004.0 | 95933248 | 2695933248 | Vis, tête ronde |
| 005.0 | 95922548 | 2695922548 | Rondelle frein |
| 006.0 | 95076717 | 2695076717 | Écrou hexagonal (machine) |
| 007.0 | 57493868 | 2657493868 | Accélérateur électronique – CAT |
| 008.0 | 58038761 | 2658038761 | Niveau |
| 009.0 | 95293353 | 2695293353 | Adaptateur |
| 010.0 | 855017P0286 | 26855017P0286 | Bouton-poussoir |
| 011.0 | 57744633 | 2657744633 | PowerView, FW Murphy |
| – | 57910101 | 2657910101 | Faisceau, parasurtenseur |
| 012.0 | 57755670 | 2657755670 | Tachymètre, PowerView, 3,5 |
| 013.0 | 57744641 | 2657744641 | Manomètre, pression d’huile |
| 014.0 | 57744658 | 2657744658 | Manomètre, température d’eau |
| 015.0 | 57409096 | 2657409096 | Manomètre électrique – température |
| 016.0 | 52185832 | 2652185832 | Bouton-poussoir |
| 017.0 | 56993678 | 2656993678 | Interrupteur à clé |
| 018.0 | 57084055 | 2657084055 | Disjoncteur – 15 A |
| 019.0 | 57117848 | 2657117848 | Disjoncteur – 5 A |
| 020.0 | 57091274 | 2657091274 | Disjoncteur – 20 A |
| 021.0 | 56762198 | 2656762198 | Interrupteur à bascule – SPST |
| 022.0 | 57179608 | 2657179608 | Interrupteur SPST / marche-arrêt |
| 023.0 | 95076709 | 2695076709 | Écrou hexagonal machine n° 4-40 |
| 024.0 | 57438889 | 2657438889 | Indicateur 24 V, jaune |
| 025.0 | 57338238 | 2657338238 | Contrôleur, proportionnel à distance |
| – | 57740748 | 2657740748 | Interrupteur, fin de course miniature |
| 026.0 | 57502031 | 2657502031 | Contrôleur, double axe |
| 027.0 | 57389561 | 2657389561 | Contrôleur, pompe |
| 028.0 | 57400350 | 2657400350 | Contrôleur, pompe |
| 029.0 | 57332215 | 2657332215 | Interrupteur, 2 positions |
| 030.0 | 57370397 | 2657370397 | Joint, orifice – console |
| 031.0 | 57015521 | 2657015521 | Ensemble flexible |
| 032.0 | 56972672 | 2656972672 | Ensemble flexible |
| 033.0 | 58170465 | 2658170465 | Ensemble flexible |
| 034.0 | 58170465 | 2658170465 | Ensemble flexible |
| 035.0 | 57491813 | 2657491813 | Indicateur 24 V, rouge |
| 036.0 | 54498357 | 2654498357 | Contrôleur, proportionnel rotatif |
| 037.0 | 95371704 | 2695371704 | Raccord hydraulique |
| 038.0 | 95929766 | 2695929766 | Rondelle frein – n° 4 standard |
| 039.0 | 95475869 | 2695475869 | Vis, machine |
| 042.0 | 57500324 | 2657500324 | Contrôleur, levier |
| 043.0 | 95931564 | 2695931564 | Écrou hexagonal, fini |
| 044.0 | 95934766 | 2695934766 | Rondelle frein hélicoïdale |
| 045.0 | 95920724 | 2695920724 | Vis à tête hexagonale (capscrew) |
| 046.0 | 57498339 | 2657498339 | Résistance CF 0,25 W 5,1 K |
| 047.0 | 58145392 | 2658145392 | Caoutchouc |
| – | 58203035 | 2658203035 | Caoutchouc |
| 048.0 | 95349023 | 2695349023 | Vis, machine |
| 049.0 | 57332199 | 2657332199 | Interrupteur, 3 positions |
| 050.0 | 57394603 | 2657394603 | Relais, DPDT, bobine 24 V |
| 051.0 | 57216913 | 2657216913 | Interrupteur à bascule |
| 052.0 | 50270040 | 2650270040 | Voyant (pilot light) |
| 053.0 | 56275449 | 2656275449 | Lampe LED, rouge, 24 V |
| 054.0 | 57534281 | 2657534281 | Manomètre, carburant – 24 VDC |
| – | 57534315 | 2657534315 | Tableau, un manomètre |
| 055.0 | 57443954 | 2657443954 | Kit, éclairage de manomètre – 24 VDC |
| 056.0 | 57498016 | 2657498016 | Compte-heures |
| 057.0 | 95482451 | 2695482451 | Connecteur, 1–45° |
| 058.0 | 57807364 | 2657807364 | Indicateur de panneau, bleu |
| 059.0 | 57266181 | 2657266181 | Voyant |
| 060.0 | 56275431 | 2656275431 | Lampe LED, verte, 24 V |
Livré comme paquet d’instrumentation complet, le 57829343 (2657829343) assure un suivi et un contrôle fiables sur DM45/DM50. TechCom fournit le kit complet et des composants de console d’origine. Voir toutes les pièces pour Epiroc DM45.
