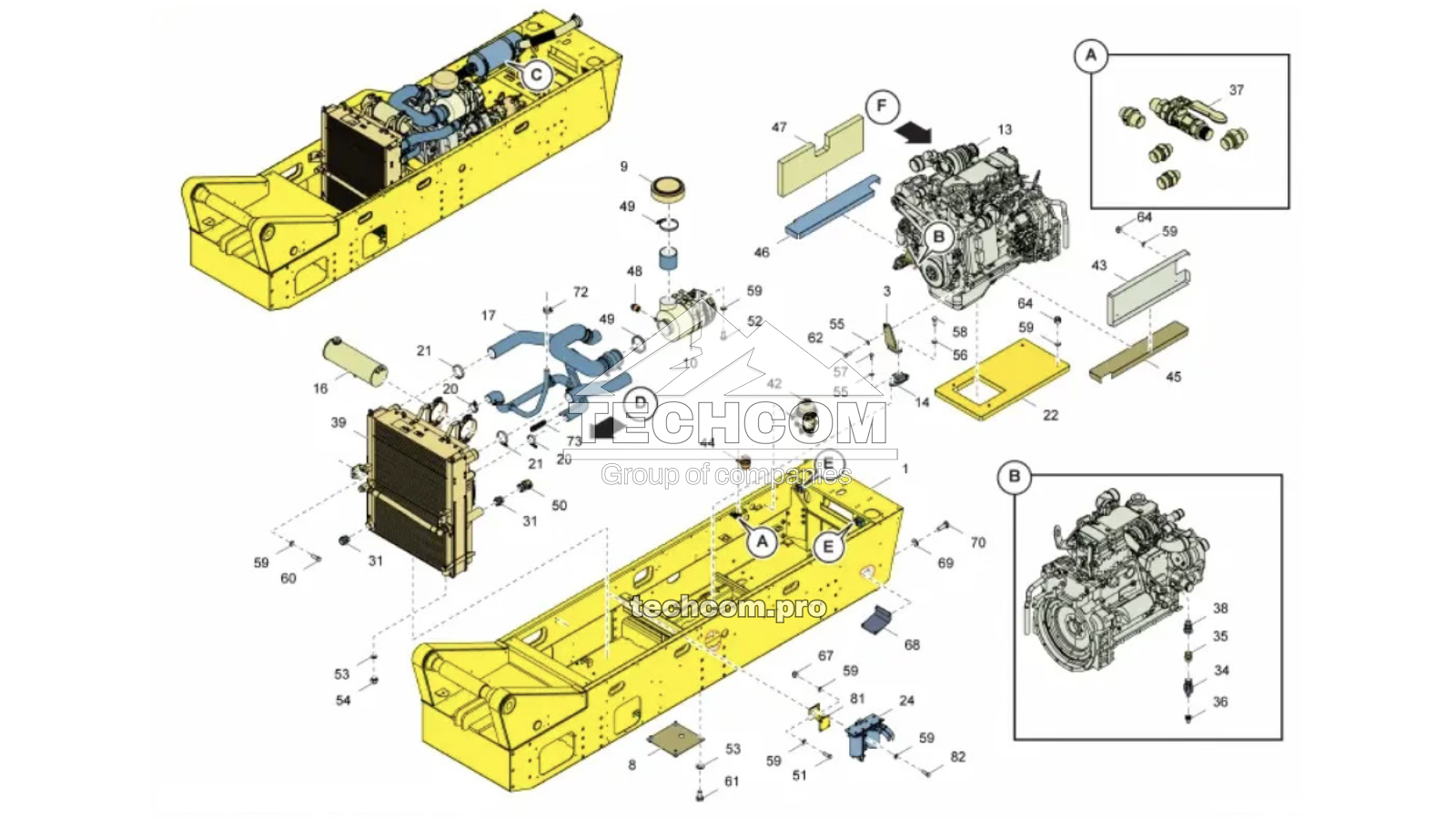

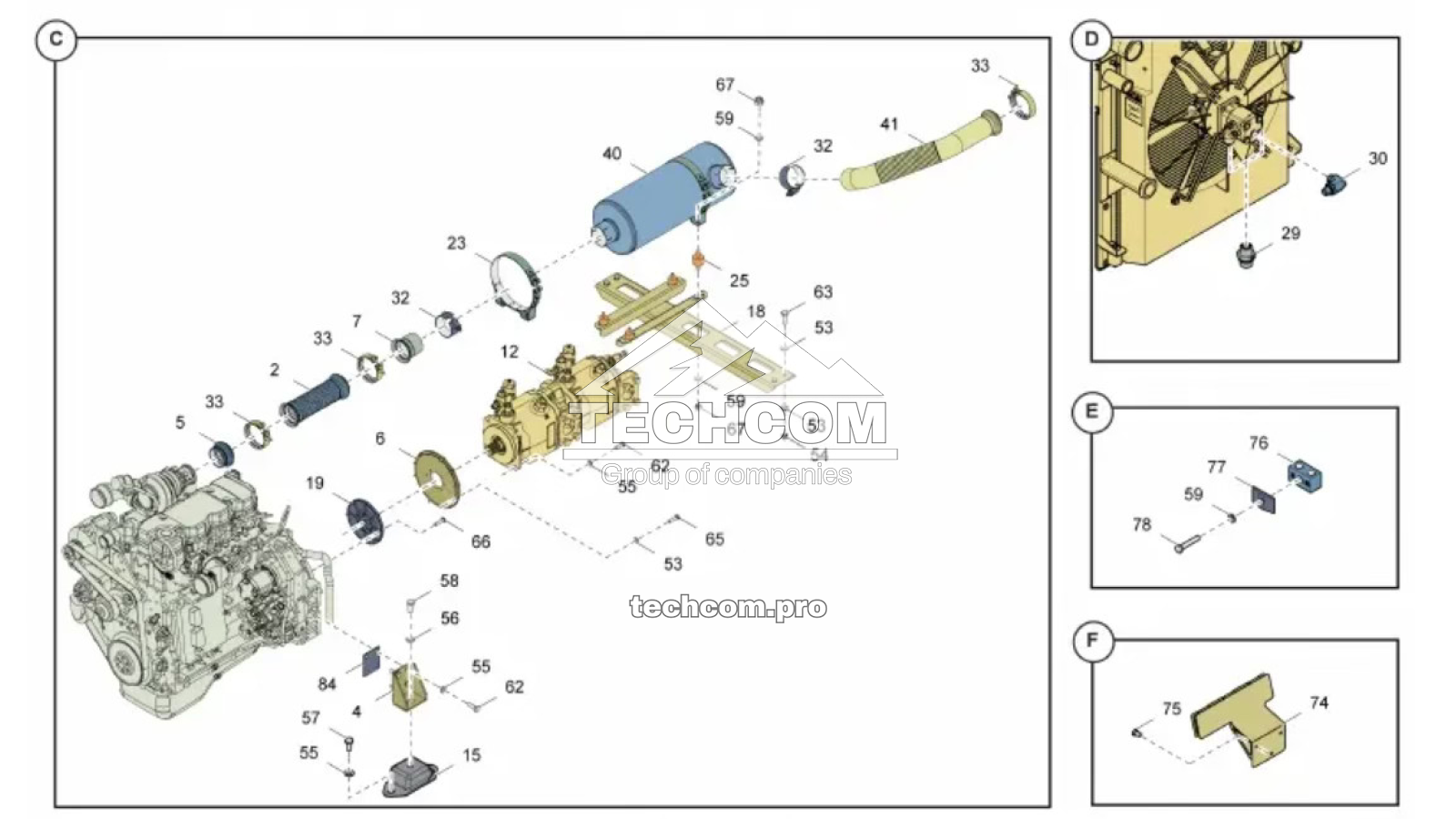

The engine parts assembly for the Epiroc Explorac 100 is a complete OEM-grade module that includes all components required for reliable engine operation, exhaust routing, cooling, air intake and fuel delivery. Each part is designed to ensure stable performance, reduced vibration and long service life during RC drilling operations.
| Item | Part No. | Alt No. | Name | Qty | Remarks |
|---|---|---|---|---|---|
| – | – | – | ENGINE PARTS | 1 | COMPLETE ASSEMBLY |
| 011 | – | – | PUMP UNIT | 1 | – |
| 011 | – | – | PUMP UNIT | 1 | – |
| 001 | 3717005050 | 3717 0050 50 | CARRIER FRAME, E100/M10 | 1 | – |
| 002 | 3717003096 | 3717 0030 96 | FLEX HOSE EXHAUST | 1 | – |
| 003 | 3717003101 | 3717 0031 01 | ENGINE BRACKET FRONT | 2 | FRONT |
| 004 | 3717003102 | 3717 0031 02 | ENGINE BRACKET REAR | 2 | REAR |
| 005 | 3717003116 | 3717 0031 16 | CONNECTION FLEX HOSE EXHAUST | 1 | – |
| 006 | 3719003538 | 3719 0035 38 | FLANGE | 1 | – |
| 007 | 3717003117 | 3717 0031 17 | CONNECTION FLEX HOSE EXHAUST | 1 | – |
| 008 | 3717003214 | 3717 0032 14 | COVER PLATE | 1 | – |
| 009 | 1605231900 | 1605 2319 00 | RAIN CAP CUMMINS | 1 | – |
| 010 | 3717003952 | 3717 0039 52 | AIR CLEANER | 1 | – |
| 012 | – | – | PUMP ASSY E100 | 1 | – |
| 013 | 3717003976 | 3717 0039 76 | DIESEL ENGINE QSB4.5III 82KW | 1 | ENGINE |
| 014 | 3719003540 | 3719 0035 40 | ISOLATOR | 2 | – |
| 015 | 3719003539 | 3719 0035 39 | ISOLATOR | 2 | – |
| 016 | 3717005193 | 3717 0051 93 | EXPANSION TANK E100 | 1 | – |
| 017 | 3717005221 | 3717 0052 21 | HOSE KIT | 1 | – |
| 018 | 3717005298 | 3717 0052 98 | CROSS BEAM | 1 | – |
| 019 | 3717003413 | 3717 0034 13 | COUPLING | 1 | – |
| 020 | 0347610019 | 0347 6100 19 | HOSE CLIP | 6 | B45–67 / 15.8 |
| 021 | 0347610021 | 0347 6100 21 | HOSE CLIP | 6 | B70–92 / 15.8 |
| 022 | 3717003775 | 3717 0037 75 | ABSORBENT | 1 | – |
| 023 | 3717003100 | 3717 0031 00 | CLAMP MUFFLER | 2 | – |
| 024 | – | – | PLATE | 1 | – |
| 025 | 3719006870 | 3719 0068 70 | ELASTODAMPER | 4 | – |
| 029 | 0570700003 | 0570 7000 03 | NIPPLE, COMPLETE | 2 | A1 12 / 13/16-16 |
| 030 | 0570704136 | 0570 7041 36 | ELBOW NIPPLE | 1 | A1 6 – 1/4 UNF 9/16-18 |
| 031 | 0570700032 | 0570 7000 32 | STRAIGHT NIPPLE | 2 | A35-38 / 1½ UN 2-12 |
| 033 | 3222999097 | 3222 9990 97 | CLAMP | 2 | – |
| 034 | 8202030303 | 8202 0303 03 | BALL VALVE | 1 | BAL 15-G1/2 |
| 035 | 3176651600 | 3176 6516 00 | NIPPLE | 1 | UN 1 1/16 – G1½, R1/2 |
| 036 | 3722000073 | 3722 0000 73 | HOSE COUPLING | 1 | – |
| 037 | – | – | FUEL SYSTEM | 1 | – |
| 038 | 3722000075 | 3722 0000 75 | ADAPTER | 1 | – |
| 039 | 3717007693 | 3717 0076 93 | COOLER | 1 | – |
| 040 | 3717003098 | 3717 0030 98 | MUFFLER | 1 | – |
| 041 | 3717005411 | 3717 0054 11 | EXHAUST FLEX PIPE | 1 | – |
| 042 | 3717003105 | 3717 0031 05 | FUEL PRE-FILTER | 1 | – |
| 043 | 3717005202 | 3717 0052 02 | ABSORBENT | 1 | – |
| 044 | 1605202300 | 1605 2023 00 | PRIMING PUMP | 1 | – |
| 045 | 3717005204 | 3717 0052 04 | ABSORBENT | 1 | – |
| 046 | 3717005205 | 3717 0052 05 | ABSORBENT | 1 | – |
| 047 | 3717005206 | 3717 0052 06 | ACUSTICELL S | 1 | SOUND INSULATION |
| 048 | 3717004473 | 3717 0044 73 | RESTRICTION INDICATOR | 1 | – |
| 049 | 3222319997 | 3222 3199 97 | HOSE CLIP | 3 | – |
| 050 | 0570700931 | 0570 7009 31 | NIPPLE | 1 | A2 35-38 / 1½ UN 2-12 |
| 051 | 0147132303 | 0147 1323 03 | HEX HEAD SCREW | 4 | M8×20 – 8.8 FZB |
| 052 | 0147132203 | 0147 1322 03 | HEX HEAD SCREW | 4 | M8×16 – 8.8 FZB |
| 053 | 0301234400 | 0301 2344 00 | PLAIN WASHER | 27 | 10.5/20×2 HB200 FZB |
| 054 | 0291112820 | 0291 1128 20 | LOCK NUT | 7 | M10 – ISO 7040 |
| 055 | 0301235800 | 0301 2358 00 | FLAT WASHER | 24 | 13/24×2.5 HB200 |
| 056 | 0301237800 | 0301 2378 00 | PLAIN WASHER | 5 | 17/30×3 HB200 |
| 057 | 0147140003 | 0147 1400 03 | HEX HEAD SCREW | 8 | M12×25 – 8.8 FZB |
| 058 | 0147147603 | 0147 1476 03 | SCREW | 4 | M16×35 – 8.8 FZB |
| 059 | 0301233500 | 0301 2335 00 | PLAIN WASHER | 38 | 8.4/16×1.6 |
| 060 | 0147132403 | 0147 1324 03 | HEX HEAD SCREW | 4 | M8×22 – 8.8 FZB |
| 061 | 0147136003 | 0147 1360 03 | HEX HEAD SCREW | 4 | M10×20 – 8.8 FZB |
| 062 | 0147140203 | 0147 1402 03 | HEX HEAD SCREW | 16 | M12×35 – 8.8 FZB |
| 063 | 0147136303 | 0147 1363 03 | HEX HEAD SCREW | 4 | M10×30 – 8.8 FZB |
| 064 | 0291112815 | 0291 1128 15 | LOCK NUT | 8 | M6 – ISO 7040 |
| 065 | 0147196264 | 0147 1962 64 | HEX HEAD SCREW | 12 | M10×40 – 8.8 SAE |
| 066 | 0144329003 | 0144 3290 03 | HEX HEAD SCREW | 8 | UNC 3/8×38 |
| 067 | 0291112818 | 0291 1128 18 | LOCK NUT | 12 | M8 – ISO 7040 |
| 068 | 3717005379 | 3717 0053 79 | PLATE | 1 | – |
| 069 | 0301232100 | 0301 2321 00 | FLAT WASHER | 4 | 6.4/12×1.6 |
| 070 | 0147195818 | 0147 1958 18 | SCREW | 4 | M6×18 – 8.8 |
| 072 | 0347610900 | 0347 6109 00 | HOSE CLIP | 2 | 26–38 FZB |
| 073 | 0347610400 | 0347 6104 00 | HOSE CLIP | 6 | 13–19 FZB |
| 074 | 3717005844 | 3717 0058 44 | TURBO HEAT COVER | 1 | – |
| 075 | 0147132003 | 0147 1320 03 | HEX HEAD SCREW | 3 | M8×12 – 8.8 FZB |
| 076 | 0346300252 | 0346 3002 52 | PIPE CLAMP | 2 | A3 / Ø14 / M8 |
| 077 | 0346300253 | 0346 3002 53 | COVER PLATE | 2 | – |
| 078 | 0147132912 | 0147 1329 12 | HEX HEAD SCREW | 2 | M8×45 – 8.8 FZB |
| 079 | – | – | HOSE SET | 1 | – |
| 080 | 3722000310 | 3722 0003 10 | HEAT ISOLATION BELT | 10.0 | – |
| 081 | 3717005932 | 3717 0059 32 | BRACKET SERVICE PLATE | 1 | – |
| 082 | 0147132603 | 0147 1326 03 | HEX HEAD SCREW | 4 | M8×30 – 8.8 FZB |
| 083 | 3719010552 | 3719 0105 52 | STEEL TIE | 6 | – |
| 084 | 3717007457 | 3717 0074 57 | SHIM | 1 | – |
Browse the complete catalog of OEM and replacement components for the Epiroc Explorac 100 to find compatible engine, hydraulic, exhaust and cooling system parts for your rig.
