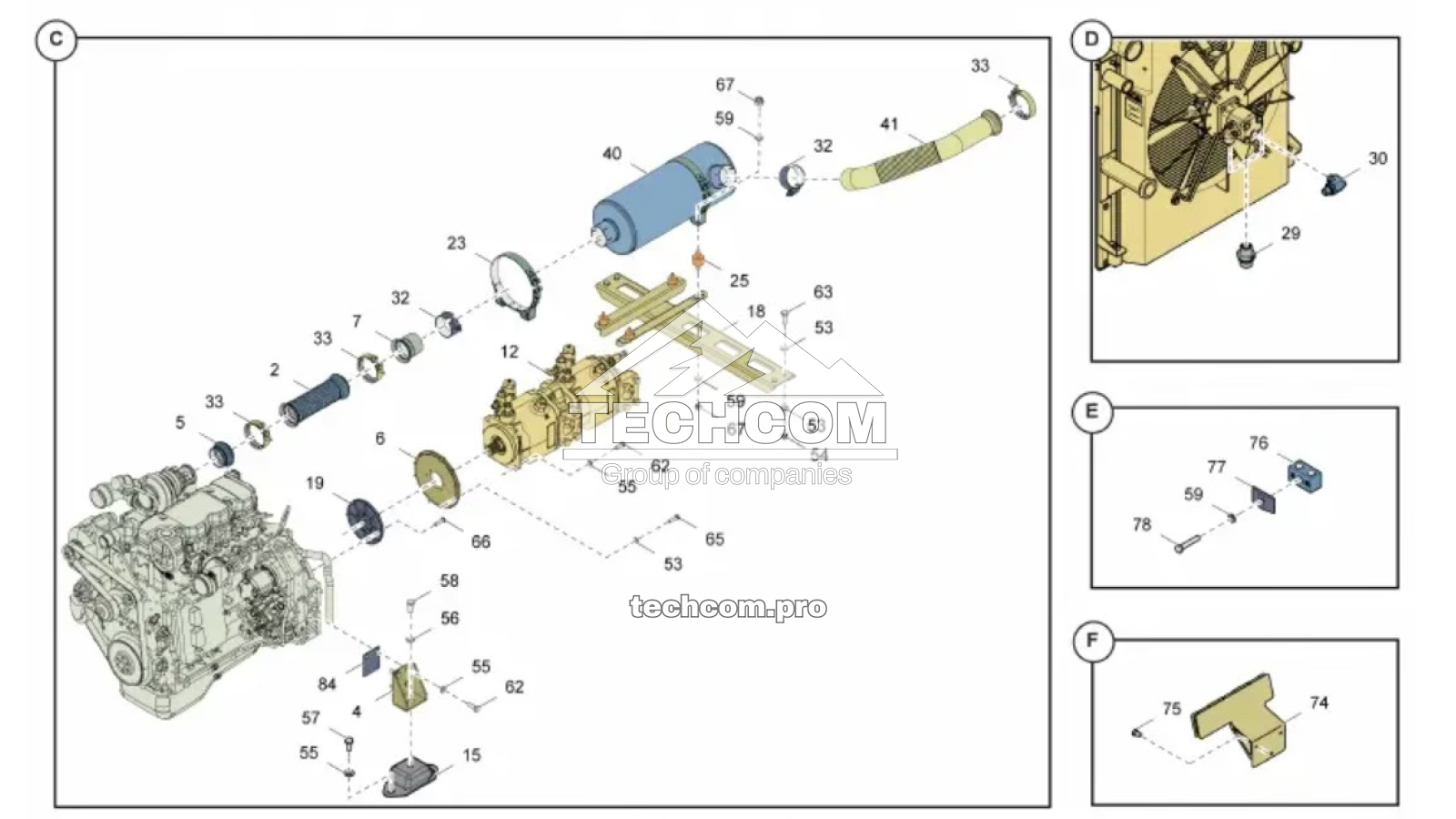

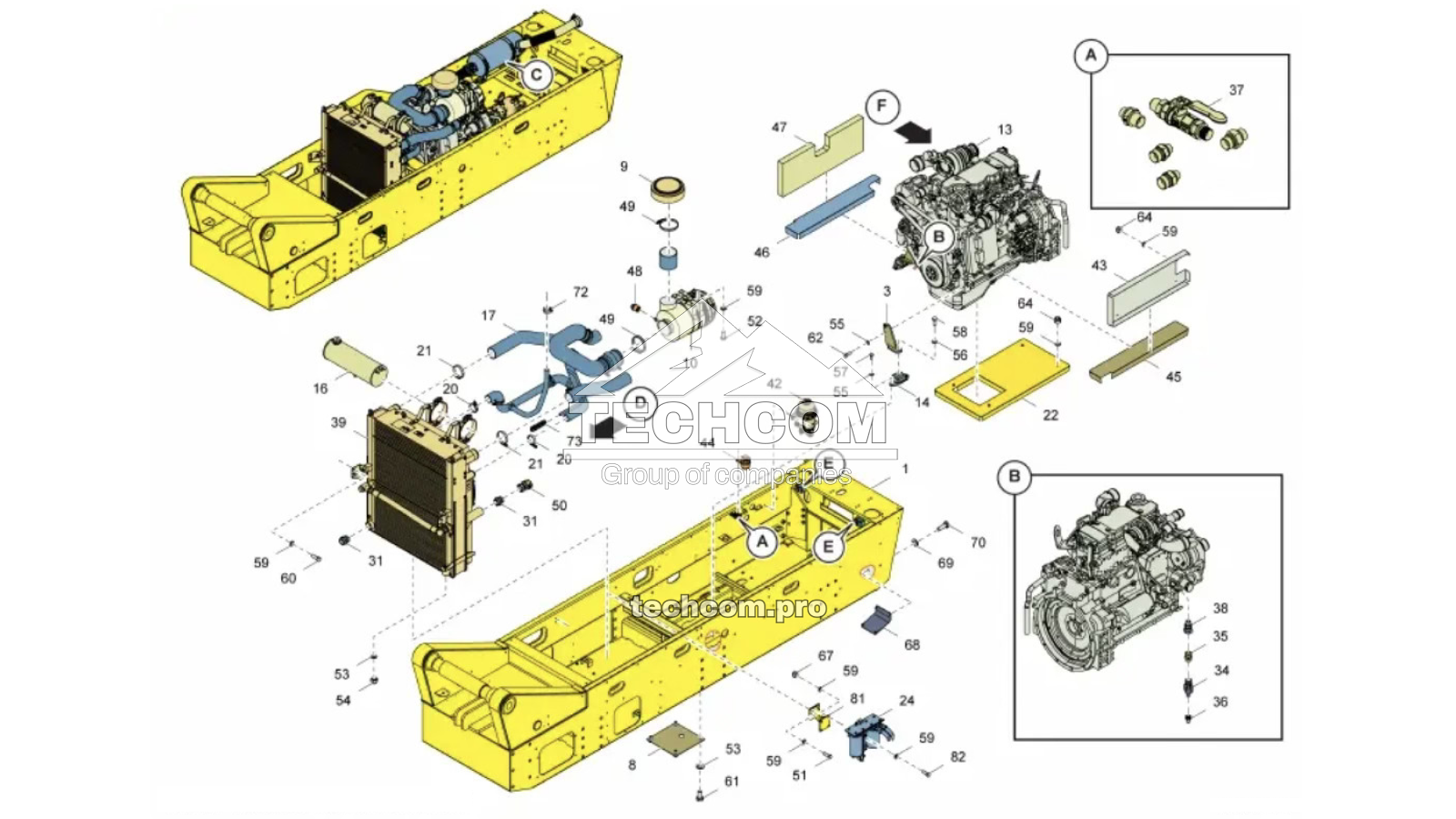

EnglishEnsemble de pièces moteur – Epiroc Explorac 100
Le kit de pièces moteur pour la Epiroc Explorac 100 est un module OEM complet qui comprend tous les composants nécessaires au fonctionnement fiable du moteur, à l’évacuation des gaz d’échappement, au refroidissement, à l’admission d’air et à l’alimentation en carburant. Chaque élément est conçu pour garantir des performances stables, moins de vibrations et une longue durée de vie lors des opérations de forage RC.
Composants inclus dans le kit Engine Parts
| Élément | Nº de pièce | Nº alternatif | Nom | Qté | Remarques |
|---|---|---|---|---|---|
| – | – | – | COMPOSANTS DU MOTEUR | 1 | ENSEMBLE COMPLET |
| 011 | – | – | UNITÉ DE POMPE | 1 | – |
| 011 | – | – | UNITÉ DE POMPE | 1 | – |
| 001 | 3717005050 | 3717 0050 50 | CHÂSSIS PORTANT E100/M10 | 1 | – |
| 002 | 3717003096 | 3717 0030 96 | DURITE D’ÉCHAPPEMENT FLEXIBLE | 1 | – |
| 003 | 3717003101 | 3717 0031 01 | SUPPORT MOTEUR (AVANT) | 2 | AVANT |
| 004 | 3717003102 | 3717 0031 02 | SUPPORT MOTEUR (ARRIÈRE) | 2 | ARRIÈRE |
| 005 | 3717003116 | 3717 0031 16 | RACCORD POUR DURITE D’ÉCHAPPEMENT | 1 | – |
| 006 | 3719003538 | 3719 0035 38 | BRIDE | 1 | – |
| 007 | 3717003117 | 3717 0031 17 | RACCORD POUR DURITE D’ÉCHAPPEMENT | 1 | – |
| 008 | 3717003214 | 3717 0032 14 | PLAQUE DE COUVERCLE | 1 | – |
| 009 | 1605231900 | 1605 2319 00 | CHAPEAU PARE-PLUIE CUMMINS | 1 | – |
| 010 | 3717003952 | 3717 0039 52 | FILTRE À AIR | 1 | – |
| 012 | – | – | ENSEMBLE DE POMPE E100 | 1 | – |
| 013 | 3717003976 | 3717 0039 76 | MOTEUR DIESEL QSB4.5III 82 kW | 1 | MOTEUR |
| 014 | 3719003540 | 3719 0035 40 | ISOLATEUR | 2 | – |
| 015 | 3719003539 | 3719 0035 39 | ISOLATEUR | 2 | – |
| 016 | 3717005193 | 3717 0051 93 | RÉSERVOIR D’EXPANSION E100 | 1 | – |
| 017 | 3717005221 | 3717 0052 21 | JEU DE DURITES | 1 | – |
| 018 | 3717005298 | 3717 0052 98 | TRAVERSE | 1 | – |
| 019 | 3717003413 | 3717 0034 13 | ACCOUPLEMENT | 1 | – |
| 020 | 0347610019 | 0347 6100 19 | COLLIER DE TUYAU | 6 | B45–67 / 15.8 |
| 021 | 0347610021 | 0347 6100 21 | COLLIER DE TUYAU | 6 | B70–92 / 15.8 |
| 022 | 3717003775 | 3717 0037 75 | ABSORBANT | 1 | – |
| 023 | 3717003100 | 3717 0031 00 | COLLIER DE SILENCIEUX | 2 | – |
| 024 | – | – | PLAQUE | 1 | – |
| 025 | 3719006870 | 3719 0068 70 | AMORTISSEUR ÉLASTIQUE | 4 | – |
| 029 | 0570700003 | 0570 7000 03 | NIPPLE COMPLET | 2 | A1 12 / 13/16-16 |
| 030 | 0570704136 | 0570 7041 36 | NIPPLE Coudé | 1 | A1 6 – 1/4 UNF 9/16-18 |
| 031 | 0570700032 | 0570 7000 32 | NIPPLE DROIT | 2 | A35-38 / 1½ UN 2-12 |
| 033 | 3222999097 | 3222 9990 97 | COLLIER | 2 | – |
| 034 | 8202030303 | 8202 0303 03 | VANNE À BILLE | 1 | BAL 15-G1/2 |
| 035 | 3176651600 | 3176 6516 00 | NIPPLE | 1 | UN 1 1/16 – G1½, R1/2 |
| 036 | 3722000073 | 3722 0000 73 | RACCORD DE TUYAU | 1 | – |
| 037 | – | – | SYSTÈME DE CARBURANT | 1 | – |
| 038 | 3722000075 | 3722 0000 75 | ADAPTATEUR | 1 | – |
| 039 | 3717007693 | 3717 0076 93 | REFROIDISSEUR | 1 | – |
| 040 | 3717003098 | 3717 0030 98 | SILENCIEUX | 1 | – |
| 041 | 3717005411 | 3717 0054 11 | FLEXIBLE D’ÉCHAPPEMENT | 1 | – |
| 042 | 3717003105 | 3717 0031 05 | PRÉFILTRE À CARBURANT | 1 | – |
| 043 | 3717005202 | 3717 0052 02 | ABSORBANT | 1 | – |
| 044 | 1605202300 | 1605 2023 00 | POMPE D’AMORÇAGE | 1 | – |
| 045 | 3717005204 | 3717 0052 04 | ABSORBANT | 1 | – |
| 046 | 3717005205 | 3717 0052 05 | ABSORBANT | 1 | – |
| 047 | 3717005206 | 3717 0052 06 | ACUSTICELL S (ISOLATION ACOUSTIQUE) | 1 | – |
| 048 | 3717004473 | 3717 0044 73 | INDICATEUR DE RESTRICTION | 1 | – |
| 049 | 3222319997 | 3222 3199 97 | COLLIER DE TUYAU | 3 | – |
| 050 | 0570700931 | 0570 7009 31 | NIPPLE | 1 | A2 35-38 / 1½ UN 2-12 |
| 051 | 0147132303 | 0147 1323 03 | VIS HEXAGONALE | 4 | M8×20 – 8.8 FZB |
| 052 | 0147132203 | 0147 1322 03 | VIS HEXAGONALE | 4 | M8×16 – 8.8 FZB |
| 053 | 0301234400 | 0301 2344 00 | RONDELLE PLATE | 27 | 10.5/20×2 HB200 FZB |
| 054 | 0291112820 | 0291 1128 20 | ÉCROU AUTOMÉCANIQUE | 7 | M10 – ISO 7040 |
| 055 | 0301235800 | 0301 2358 00 | RONDELLE PLATE | 24 | 13/24×2.5 HB200 |
| 056 | 0301237800 | 0301 2378 00 | RONDELLE PLATE | 5 | 17/30×3 HB200 |
| 057 | 0147140003 | 0147 1400 03 | VIS HEXAGONALE | 8 | M12×25 – 8.8 FZB |
| 058 | 0147147603 | 0147 1476 03 | VIS | 4 | M16×35 – 8.8 FZB |
| 059 | 0301233500 | 0301 2335 00 | RONDELLE PLATE | 38 | 8.4/16×1.6 |
| 060 | 0147132403 | 0147 1324 03 | VIS HEXAGONALE | 4 | M8×22 – 8.8 FZB |
| 061 | 0147136003 | 0147 1360 03 | VIS HEXAGONALE | 4 | M10×20 – 8.8 FZB |
| 062 | 0147140203 | 0147 1402 03 | VIS HEXAGONALE | 16 | M12×35 – 8.8 FZB |
| 063 | 0147136303 | 0147 1363 03 | VIS HEXAGONALE | 4 | M10×30 – 8.8 FZB |
| 064 | 0291112815 | 0291 1128 15 | ÉCROU AUTOMÉCANIQUE | 8 | M6 – ISO 7040 |
| 065 | 0147196264 | 0147 1962 64 | VIS HEXAGONALE | 12 | M10×40 – 8.8 SAE |
| 066 | 0144329003 | 0144 3290 03 | VIS HEXAGONALE | 8 | UNC 3/8×38 |
| 067 | 0291112818 | 0291 1128 18 | ÉCROU AUTOMÉCANIQUE | 12 | M8 – ISO 7040 |
| 068 | 3717005379 | 3717 0053 79 | PLAQUE | 1 | – |
| 069 | 0301232100 | 0301 2321 00 | RONDELLE PLATE | 4 | 6.4/12×1.6 |
| 070 | 0147195818 | 0147 1958 18 | VIS | 4 | M6×18 – 8.8 |
| 072 | 0347610900 | 0347 6109 00 | COLLIER DE TUYAU | 2 | 26–38 FZB |
| 073 | 0347610400 | 0347 6104 00 | COLLIER DE TUYAU | 6 | 13–19 FZB |
| 074 | 3717005844 | 3717 0058 44 | COUVERCLE THERMIQUE DE TURBO | 1 | – |
| 075 | 0147132003 | 0147 1320 03 | VIS HEXAGONALE | 3 | M8×12 – 8.8 FZB |
| 076 | 0346300252 | 0346 3002 52 | COLLIER POUR TUBE | 2 | A3 / Ø14 / M8 |
| 077 | 0346300253 | 0346 3002 53 | PLAQUE DE COUVERCLE | 2 | – |
| 078 | 0147132912 | 0147 1329 12 | VIS HEXAGONALE | 2 | M8×45 – 8.8 FZB |
| 079 | – | – | JEU DE TUYAUX | 1 | – |
| 080 | 3722000310 | 3722 0003 10 | BANDE D’ISOLATION THERMIQUE | 10.0 | – |
| 081 | 3717005932 | 3717 0059 32 | SUPPORT DE PLAQUE DE SERVICE | 1 | – |
| 082 | 0147132603 | 0147 1326 03 | VIS HEXAGONALE | 4 | M8×30 – 8.8 FZB |
| 083 | 3719010552 | 3719 0105 52 | BRIDE MÉTALLIQUE | 6 | – |
| 084 | 3717007457 | 3717 0074 57 | CALE / RONDELLE D’AJUSTEMENT | 1 | – |
Consultez le catalogue complet des pièces pour l’Explorac 100 afin de trouver des composants OEM et équivalents pour le moteur, les systèmes hydrauliques, l’échappement et le refroidissement.
