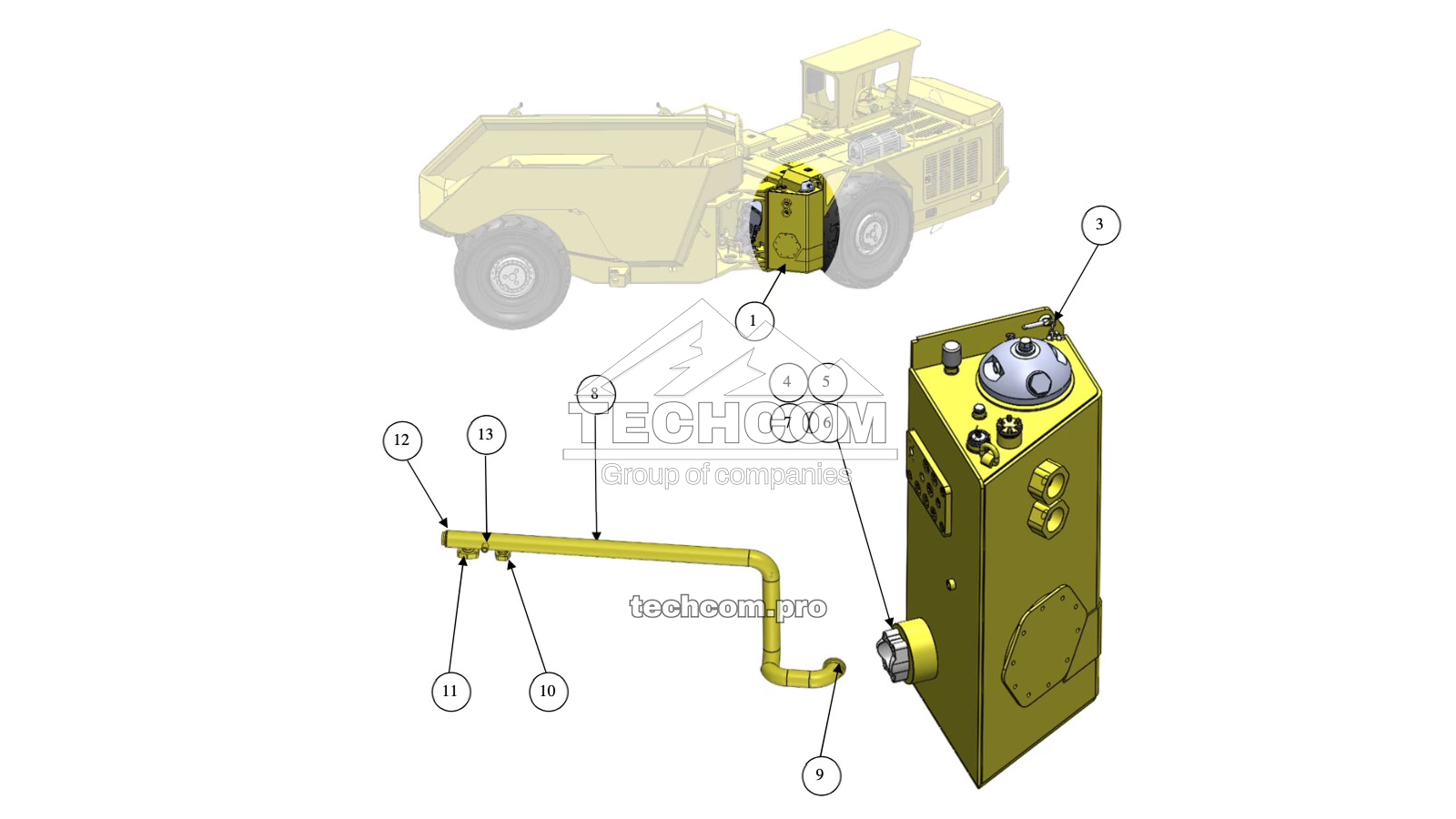

Монтажный узел маслобака для шахтного самосвала Aramine T1601C обеспечивает устойчивое крепление гидравлического резервуара и надежное соединение магистралей.
| Поз. | Номер детали | Кол-во | Описание |
|---|---|---|---|
| 1 | – | 1 | Маслобак в сборе (Hydraulic Tank Assy) |
| – | – | 1 | Крышка (Cover) |
| 3 | 7728021 | 1 | Быстросъемный штифт (Quick Release Pin) |
| 4 | 7739796 | 2 | Разъемный фланец зажима (Clamp Split Flange) |
| 5 | 7765505 | 4 | Винт с шестигранной головкой (Capscrew) |
| 6 | 7701919 | 4 | Стопорная шайба (Lock Washer) |
| 7 | 7703746 | 1 | Уплотнительное кольцо (O-ring) |
| 8 | 7970768 | 1 | Главная всасывающая трубка (Main Suction Tube) |
| 9 | 7903697 | 1 | Фланец, привариваемый к трубке (Flange, welded on item 8) |
| 10 | – | 2 | Фитинг болтового фланца (Bolt Flange Fitting, welded on item 8) |
| 11 | – | 1 | Фитинг болтового фланца (Bolt Flange Fitting, welded on item 8) |
| 12 | 7903698 | 1 | Переходник, привариваемый на позиции 8 (Adapter) |
| 13 | 7903699 | 1 | Переходник, привариваемый на позиции 8 (Adapter) |

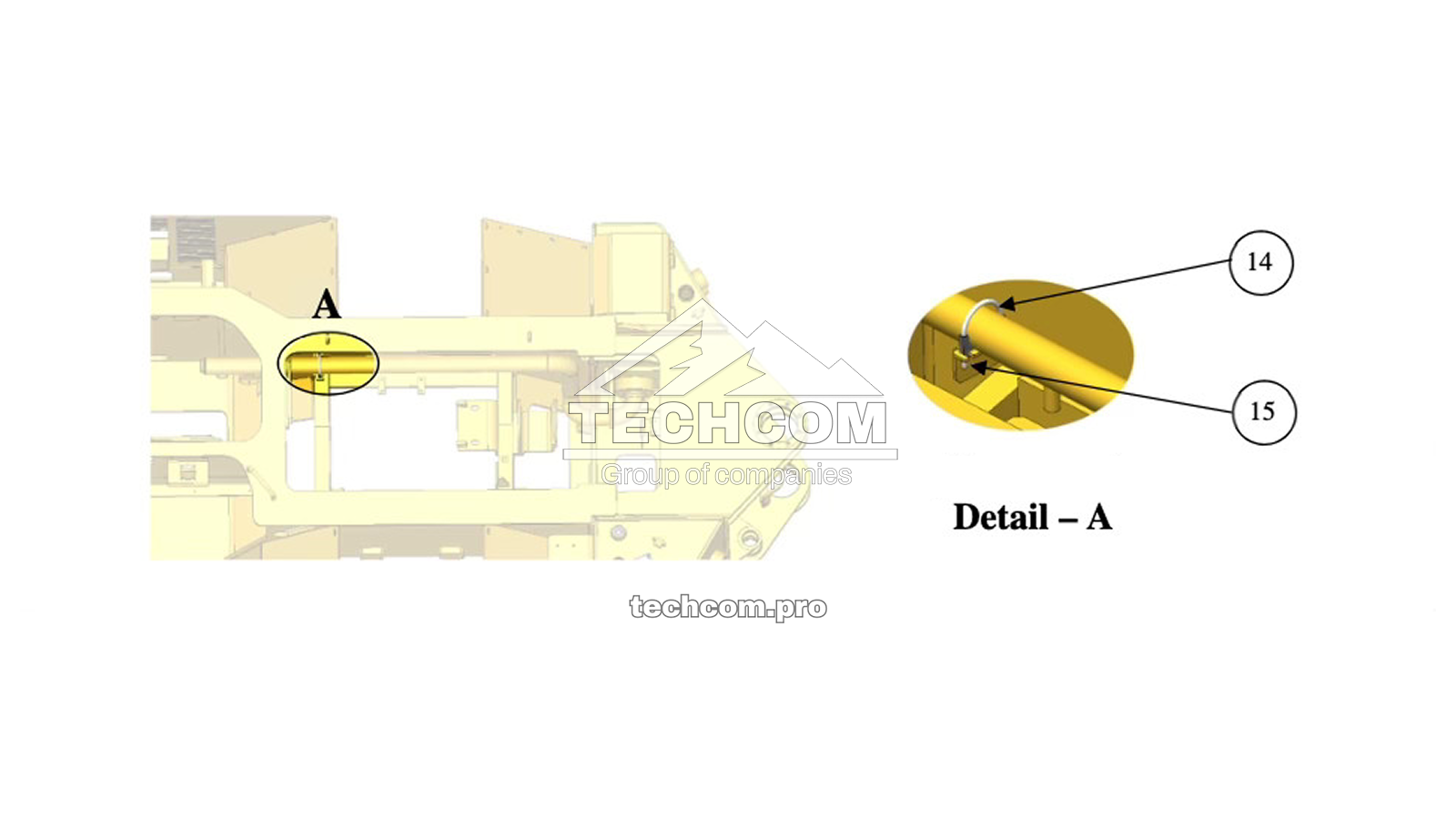

| 14 | 7737619 | 1 | U-образный зажим 3″ (U-Bolt Clamp 3″) |
| 15 | 7970769 | 1 | Кронштейн (Bracket) |
TechCom поставляет полный каталог запчастей для Aramine T1601C, включая крепежные элементы, фланцы, штифты, адаптеры и гидравлические соединения для надежной эксплуатации в подземных горных условиях.
