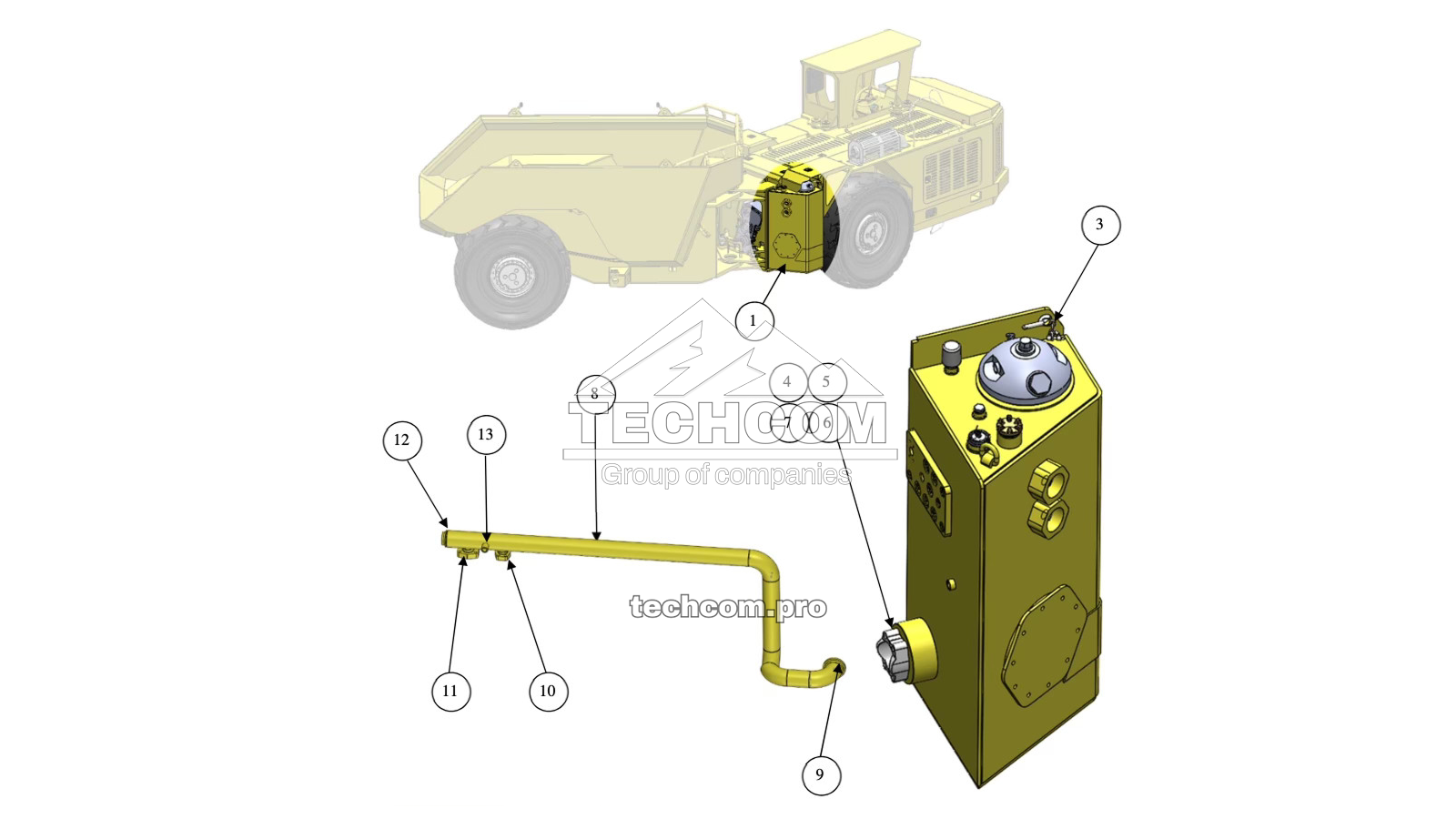

Le montage du réservoir hydraulique du camion minier souterrain Aramine T1601C garantit une installation solide et une connexion sûre du système hydraulique.
| Réf. | Numéro de pièce | Quantité | Description |
|---|---|---|---|
| 1 | – | 1 | Réservoir hydraulique complet |
| – | – | 1 | Capot du réservoir (non illustré) |
| 3 | 7728021 | 1 | Goupille à dégagement rapide |
| 4 | 7739796 | 2 | Bride de serrage fendue |
| 5 | 7765505 | 4 | Vis à tête hexagonale |
| 6 | 7701919 | 4 | Rondelle frein |
| 7 | 7703746 | 1 | Joint torique |
| 8 | 7970768 | 1 | Tuyau principal d’aspiration |
| 9 | 7903697 | 1 | Brides soudées sur le tuyau principal |
| 10 | – | 2 | Raccords de bride boulonnée soudés sur le tuyau principal |
| 11 | – | 1 | Raccord de bride boulonnée soudé sur le tuyau principal |
| 12 | 7903698 | 1 | Adaptateur soudé sur le tuyau principal |
| 13 | 7903699 | 1 | Adaptateur soudé sur le tuyau principal |

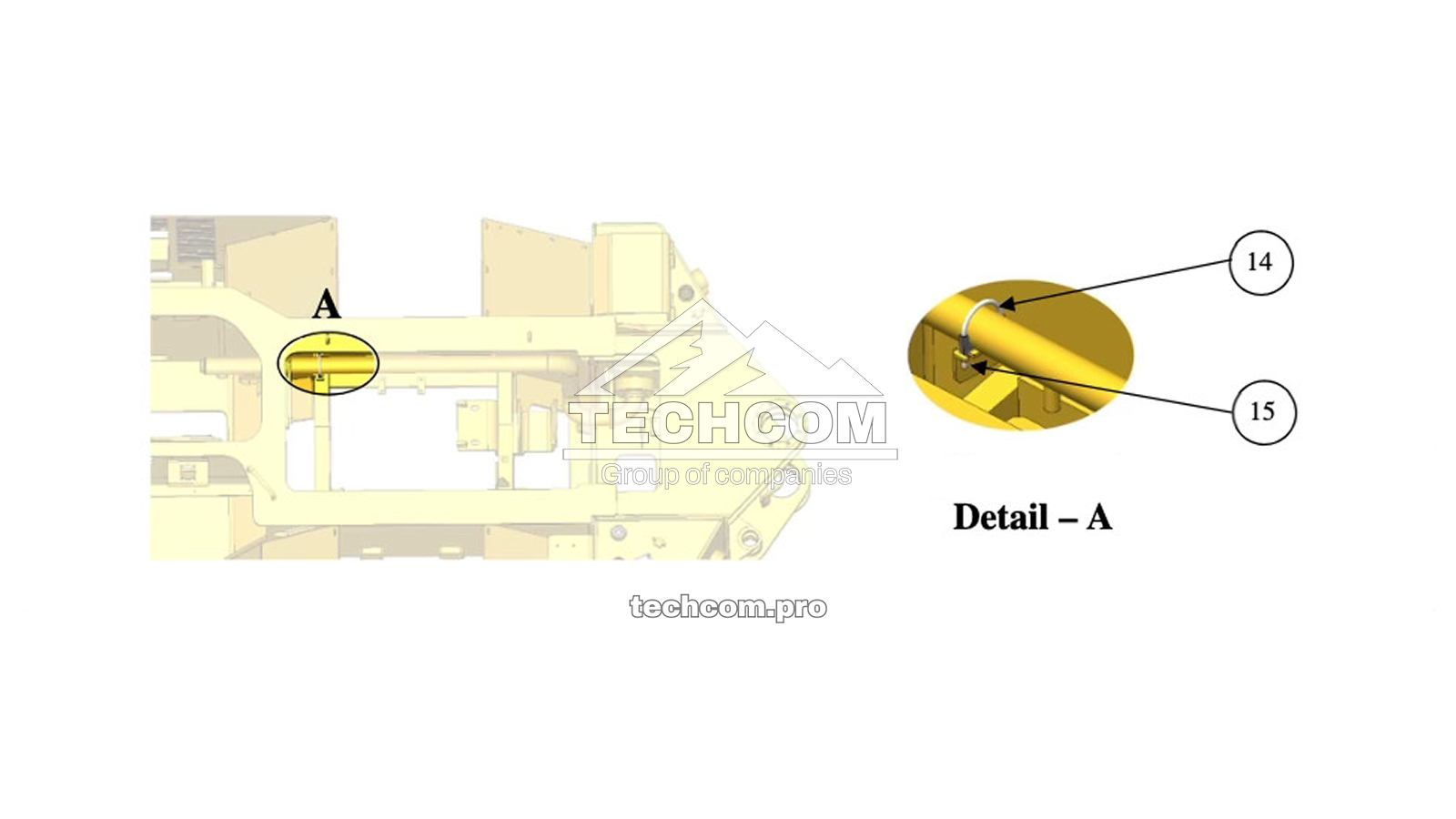

| 14 | 7737619 | 1 | Collier en U de 3 pouces |
| 15 | 7970769 | 1 | Support de fixation |
TechCom fournit un catalogue complet de pièces détachées pour l’Aramine T1601C, y compris les réservoirs hydrauliques, les raccords, les brides et les composants de montage conçus pour un fonctionnement fiable dans les environnements miniers souterrains.
