Гидравлический перфоратор COP 1638HD — запчасти для узла 8311 1257 80
Гидравлический перфоратор COP 1638 является ключевым узлом проходческой буровой установки Epiroc Boomer S1, где он преобразует мощность гидросистемы в высокочастотную ударную энергию на забойном инструменте.

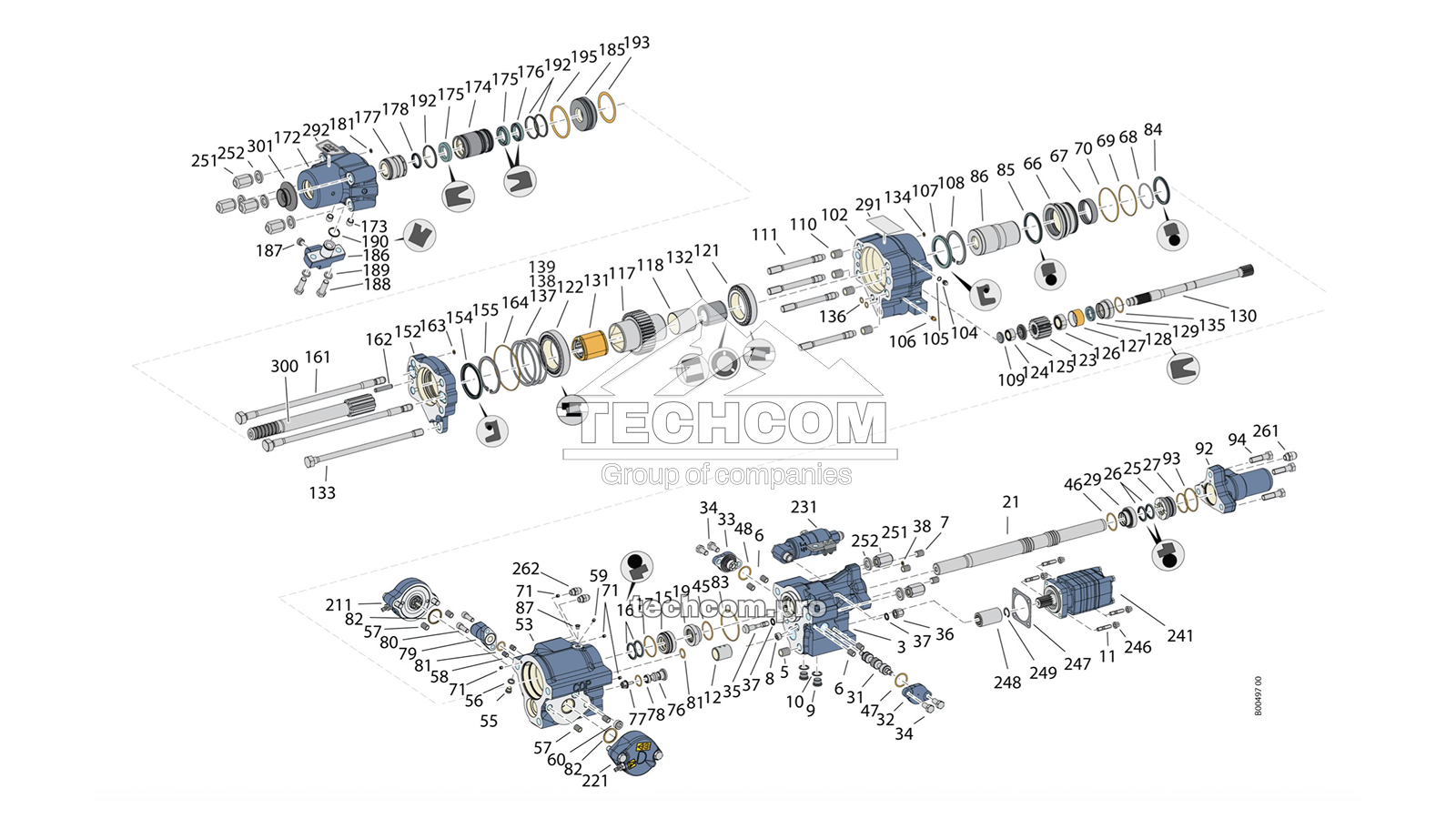

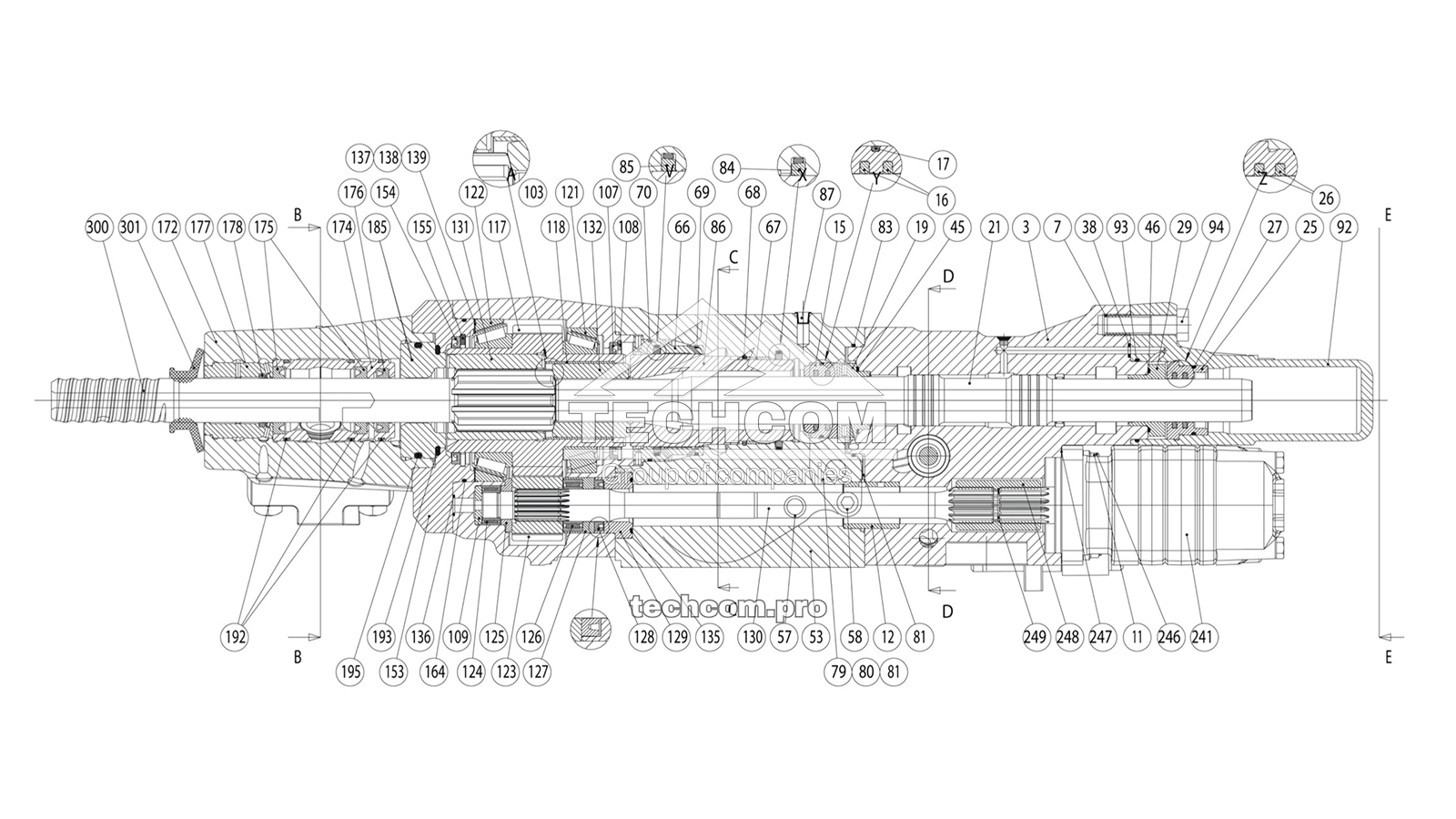

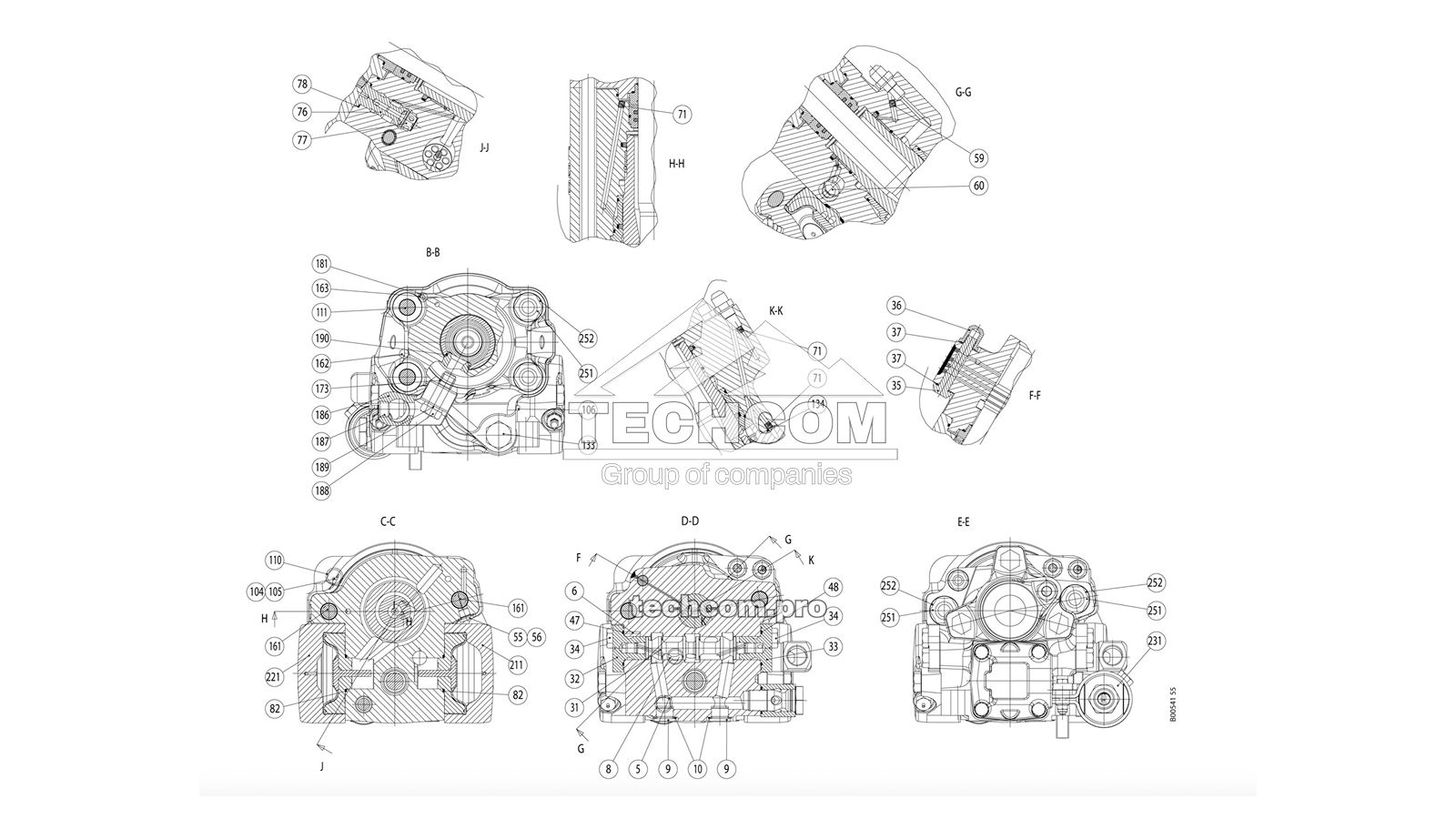

Ниже представлена таблица запчастей для сборки перфоратора COP 1638HD 8311 1257 80 — от передней части и средней секции до редуктора, гидромотора и переходников под буровую штангу. В таблице сохранены оригинальные коды Atlas Copco/Epiroc, чтобы вы могли быстро сверить их с сервисной документацией и заказать необходимые позиции.
Состав сборки гидравлического перфоратора 8311125780
| Поз. | Код OEM | Альт. номер | Кол-во | Описание |
|---|---|---|---|---|
| 1 | - | - | 1 | передняя часть (фронтальная секция) |
| 2 | 3115 1944 80 | 3115194480 | 1 | цилиндр в сборе, вкл. поз. 3–12 |
| 3 | - | - | 1 | цилиндр, не поставляется отдельно |
| 5 | 0259 0311 00 | 0259031100 | 1 | резьбовая вставка Heli-Coil M20×2 × 1.5 D |
| 6 | 0259 0011 00 | 0259001100 | 4 | резьбовая вставка Heli-Coil M14 × 1.5 D |
| 7 | 0259 2061 00 | 0259206100 | 3 | резьбовая вставка Heli-Coil M16 × 1.5 D |
| 8 | 3115 1825 00 | 3115182500 | 1 | заглушка (трубная заглушка) |
| 9 | 0686 6447 04 | 0686644704 | 2 | пробка M22 × 1.5, сталь 5.8 |
| 10 | 0661 1034 00 | 0661103400 | 2 | уплотнительная шайба 22.7 / 30 × 2, Tredo |
| 11 | 3115 1165 00 | 3115116500 | 4 | шпилька |
| 12 | 3115 2112 00 | 3115211200 | 1 | направляющая |
| 14 | 3115 2766 80 | 3115276680 | 1 | корпус уплотнений в сборе, вкл. поз. 15–17 |
| 15 | - | - | 1 | корпус уплотнений, не поставляется отдельно |
| 16 | 3115 0970 00 | 3115097000 | 2 | комплект уплотнений |
| 17 | 0663 6136 00 | 0663613600 | 1 | уплотнительное кольцо (O-ring) 59.5 × 3, 70 shore |
| 19 | 3115 5050 01 | 3115505001 | 1 | направляющая поршня |
| 21 | 3115 3634 00 | 3115363400 | 1 | поршень, усиленное исполнение |
| 24 | 3115 2760 80 | 3115276080 | 1 | корпус уплотнений в сборе, вкл. поз. 25–27 |
| 25 | - | - | 1 | корпус уплотнений, не поставляется отдельно |
| 26 | 3115 2554 00 | 3115255400 | 2 | комплект уплотнений |
| 27 | 0663 6135 00 | 0663613500 | 1 | уплотнительное кольцо (O-ring) 54.5 × 3, 70 shore |
| 29 | 3115 2124 00 | 3115212400 | 1 | направляющая поршня |
| 31 | 3115 1765 00 | 3115176500 | 1 | поршень клапана |
| 32 | 3115 2077 05 | 3115207705 | 1 | крышка клапана |
| 33 | 3115 2076 05 | 3115207605 | 1 | крышка клапана |
| 34 | 0147 1438 03 | 0147143803 | 4 | шестигранный винт M14 × 30, 8.8, FZB |
| 35 | 3115 3291 00 | 3115329100 | 1 | регулировочная пробка |
| 36 | 3115 3214 00 | 3115321400 | 1 | гайка (нижняя гайка) |
| 37 | 3115 1697 00 | 3115169700 | 2 | уплотнительная шайба GM 1000 |
| 38 | 3115 3245 00 | 3115324500 | 1 | уплотнительное кольцо |
| 45 | 0663 6134 01 | 0663613401 | 1 | уплотнительное кольцо 49.5 × 3, 90 shore |
| 46 | 0663 6134 01 | 0663613401 | 1 | уплотнительное кольцо 49.5 × 3, 90 shore |
| 47 | 0663 2133 01 | 0663213301 | 1 | уплотнительное кольцо 39.2 × 3, 90 shore |
| 48 | 0663 2133 01 | 0663213301 | 1 | уплотнительное кольцо 39.2 × 3, 90 shore |
| 52 | 3115 2583 81 | 3115258381 | 1 | средняя секция в сборе, вкл. поз. 53–60, 66–71 |
| 53 | 3115 2583 45 | 3115258345 | 1 | средняя секция, вкл. поз. 54–60 |
| 54 | - | - | 1 | средняя секция, не поставляется отдельно |
| 55 | 0686 6442 00 | 0686644200 | 1 | пробка G 1/4 тип B, сталь 5.8 |
| 56 | 0661 1020 00 | 0661102000 | 1 | уплотнительная шайба 13.7 / 20.6 × 2.1, Tredo 1/4 |
| 57 | 0259 2061 00 | 0259206100 | 4 | резьбовая вставка Heli-Coil M16 × 1.5 D |
| 58 | 0259 0068 00 | 0259006800 | 2 | резьбовая вставка Heli-Coil M12 × 1.5 D |
| 59 | 3115 1746 06 | 3115174606 | 1 | жиклёр M8 × 8, D = 1.7 |
| 60 | 3115 2401 00 | 3115240100 | 1 | заглушка (трубная заглушка) |
| 66 | 3115 3474 00 | 3115347400 | 1 | гильза (liner) |
| 67 | 3115 3744 00 | 3115374400 | 1 | втулка |
| 68 | 0335 3500 10 | 0335350010 | 1 | стопорное кольцо 80 × 3.2, DIN 7993 B |
| 69 | 0663 2105 96 | 0663210596 | 1 | уплотнительное кольцо 89.5 × 3, 90 shore |
| 70 | 0663 2104 94 | 0663210494 | 1 | уплотнительное кольцо 99.5 × 3, 90 shore |
| 71 | 3115 1746 06 | 3115174606 | 3 | жиклёр M8 × 8, D = 1.7 |
| 76 | 3115 2384 00 | 3115238400 | 1 | седло клапана |
| 77 | 3115 2383 00 | 3115238300 | 1 | конус клапана |
| 78 | 0663 2129 01 | 0663212901 | 1 | уплотнительное кольцо 29.2 × 3, 90 shore |
| 79 | 3115 3455 00 | 3115345500 | 1 | соединительная плита |
| 80 | 0211 1960 84 | 0211196084 | 2 | винт MC6S M12 × 35, 12.9 |
| 81 | 0663 2100 62 | 0663210062 | 2 | уплотнительное кольцо 24.2 × 3, 90 shore |
| 82 | 3115 2988 00 | 3115298800 | 2 | уплотнительное кольцо |
| 83 | 3115 5146 01 | 3115514601 | 1 | уплотнительное кольцо |
| 84 | 3115 1879 00 | 3115187900 | 1 | комплект уплотнений |
| 85 | 3115 1880 00 | 3115188000 | 1 | комплект уплотнений |
| 86 | 3115 2971 00 | 3115297100 | 1 | демпфирующий поршень |
| 87 | 0686 9110 00 | 0686911000 | 1 | защитная заглушка 9.3 / 10.9 × 9 |
| 92 | 3115 3481 00 | 3115348100 | 1 | задняя крышка (back head) |
| 93 | 0663 6138 00 | 0663613800 | 1 | уплотнительное кольцо 69.5 × 3, 70 shore |
| 94 | 0147 1481 03 | 0147148103 | 3 | шестигранный винт M16 × 60, 8.8, FZB |
| 102 | 3115 5035 81 | 3115503581 | 1 | корпус редуктора в сборе, вкл. поз. 103–111 |
| 103 | - | - | 1 | корпус редуктора, не поставляется отдельно |
| 104 | 0686 4201 03 | 0686420103 | 1 | заглушка |
| 105 | 0653 9038 00 | 0653903800 | 1 | уплотнение |
| 106 | 0544 2162 00 | 0544216200 | 1 | маслёнка |
| 107 | 0666 7188 01 | 0666718801 | 1 | радиальный уплотнитель 10 / 13.5 × 1; ISO 7-R 1/8 тип AH, 80 / 100 × 7 |
| 108 | 0335 2169 00 | 0335216900 | 1 | стопорное кольцо SGH 100 × 3, DIN 472 |
| 109 | 3115 0273 00 | 3115027300 | 1 | шайба |
| 111 | 3115 3613 00 | 3115361300 | 4 | шпилька |
| 116 | 3115 1732 81 | 3115173281 | 1 | вращающийся патрон в сборе, вкл. поз. 117–118 |
| 117 | - | - | 1 | вращающийся патрон, не поставляется отдельно |
| 118 | 3115 1881 00 | 3115188100 | 1 | втулка |
| 121 | 0509 0221 00 | 0509022100 | 1 | роликовый подшипник 32016 |
| 122 | 0509 0223 00 | 0509022300 | 1 | роликовый подшипник 90 / 140 × 32 |
| 123 | 3115 0274 00 | 3115027400 | 1 | зубчатое колесо |
| 124 | 0516 1504 01 | 0516150401 | 1 | игольчатый подшипник 22 / 34 × 16 |
| 125 | 3115 0823 00 | 3115082300 | 1 | шайба |
| 126 | 0516 1538 00 | 0516153800 | 1 | игольчатый подшипник 28 / 45 × 17 |
| 127 | 3115 0824 00 | 3115082400 | 1 | втулка (sleeve) |
| 128 | 0667 1206 00 | 0667120600 | 1 | уплотнение 28 / 44 × 8, 90 NBR/108 |
| 129 | 3115 2742 00 | 3115274200 | 1 | направляющая втулка |
| 130 | 3115 0821 00 | 3115082100 | 1 | вал |
| 131 | 3115 1582 00 | 3115158200 | 1 | ведущая муфта (driver) |
| 132 | 3115 2968 00 | 3115296800 | 1 | втулка вращающегося патрона |
| 133 | 3115 1457 00 | 3115145700 | 1 | боковой болт |
| 134 | 3115 3245 00 | 3115324500 | 1 | уплотнительное кольцо |
| 135 | 0663 2133 01 | 0663213301 | 1 | уплотнительное кольцо 39.2 × 3, 90 shore |
| 136 | 0663 2120 00 | 0663212000 | 2 | уплотнительное кольцо 13.3 × 2.4, 70 shore |
| 137 | 3115 0297 01 | 3115029701 | 1 | шайба регулировочная 0.10 mm |
| 138 | 3115 0297 02 | 3115029702 | 1 | шайба регулировочная 0.15 mm |
| 139 | 3115 0297 03 | 3115029703 | 1 | шайба регулировочная 0.5 mm |
| 152 | 3115 5036 80 | 3115503680 | 1 | крышка в сборе |
| 153 | 3115 5036 10 | 3115503610 | 1 | крышка |
| 154 | 0666 7190 01 | 0666719001 | 1 | радиальный уплотнитель Simrit 90 / 110 × 7 |
| 155 | 0335 2173 00 | 0335217300 | 1 | стопорное кольцо SGH 110 × 4, DIN 472 |
| 161 | 3115 5040 00 | 3115504000 | 2 | боковой болт |
| 162 | 0102 0473 00 | 0102047300 | 1 | штифт CP 12M6 × 60 |
| 163 | 3115 3245 00 | 3115324500 | 1 | уплотнительное кольцо |
| 164 | 0663 6151 00 | 0663615100 | 1 | уплотнительное кольцо 134.5 × 3, 70 shore |
| 172 | 3115 5042 00 | 3115504200 | 1 | передняя часть |
| 173 | 0259 0084 00 | 0259008400 | 2 | резьбовая вставка M16, длина 1D |
| 174 | 3115 5044 00 | 3115504400 | 1 | промывочная головка |
| 175 | 3115 2333 00 | 3115233300 | 2 | чашечное уплотнение (cup seal) |
| 176 | 3115 5190 00 | 3115519000 | 1 | чашечное уплотнение (cup seal) |
| 177 | 3115 5045 01 | 3115504501 | 1 | направляющая |
| 178 | 3115 3024 00 | 3115302400 | 1 | скребок (wiper) |
| 181 | 3115 3245 00 | 3115324500 | 1 | уплотнительное кольцо |
| 185 | 3115 3158 00 | 3115315800 | 1 | упорное кольцо |
| 186 | 3115 5043 10 | 3115504310 | 1 | соединительная плита |
| 188 | 0147 1479 03 | 0147147903 | 2 | шестигранный винт M16 × 50, 8.8, FZB |
| 189 | 3315 0195 10 | 3315019510 | 2 | стопорная шайба 17 / 25.4 × 3.7, HRC 50, FZB |
| 190 | 3115 3445 00 | 3115344500 | 1 | уплотнительное кольцо |
| 192 | 3115 3289 17 | 3115328917 | 3 | уплотнительное кольцо |
| 193 | 0663 2143 00 | 0663214300 | 1 | уплотнительное кольцо 79.2 × 5.7, 70 shore |
| 195 | 0663 2145 01 | 0663214501 | 1 | уплотнительное кольцо 89.1 × 5.7, 90 shore |
| 211 | 3115 3451 81 | 3115345181 | 1 | аккумулятор |
| 221 | 3115 3511 81 | 3115351181 | 1 | аккумулятор |
| 231 | 3115 2615 91 | 3115261591 | 1 | возвратный аккумулятор |
| 241 | 3115 3473 80 | 3115347380 | 1 | гидромотор MSQ 80 SH |
| 241 | 3115 3473 81 | 3115347381 | 1 | гидромотор MSQ 100 SH |
| 241 | 3115 3473 83 | 3115347383 | 1 | гидромотор MSQ 160 SH |
| 246 | 3115 3548 00 | 3115354800 | 4 | гайка |
| 247 | 3115 0327 00 | 3115032700 | 1 | уплотнение |
| 248 | 3115 0277 00 | 3115027700 | 1 | муфта |
| 249 | 0335 2130 00 | 0335213000 | 1 | стопорное кольцо SGH 28 × 1.2, DIN 472 |
| 251 | 3115 0286 00 | 3115028600 | 6 | колпачковая гайка |
| 252 | 3115 0287 00 | 3115028700 | 6 | шайба |
| 261 | 3176 6514 00 | 3176651400 | 1 | переходник UNF 7/8 – R 3/8 |
| 262 | 3176 6512 00 | 3176651200 | 2 | переходник UNF 3/4 – G 3/8 |
| 291 | 3115 3164 00 | 3115316400 | 1 | табличка Atlas Copco |
| 292 | 3115 5239 00 | 3115523900 | 1 | табличка |
| 300 | 7490 5160 87 | 7490516087 | 1 | штангодержатель R32 (Secoroc 90516087) |
| 300 | 7490 5160 88 | 7490516088 | 1 | штангодержатель R32E (Secoroc 90516088) |
| 300 | 7490 5160 98 | 7490516098 | 1 | штангодержатель R38 (Secoroc 90516098) |
| 300 | 7490 5160 99 | 7490516099 | 1 | штангодержатель R38E (Secoroc 90516099) |
| 300 | 7490 5161 20 | 7490516120 | 1 | штангодержатель T38 (Secoroc 90516120) |
| 300 | 7490 5161 21 | 7490516121 | 1 | штангодержатель T38E (Secoroc 90516121) |
| 301 | 3115 2231 00 | 3115223100 | 1 | буровой хомут для адаптера R28 / R32 / R38 / T38 |
| - | 0686 9250 26 | 0686925026 | 2 | винт-пробка G 1/2" |
| - | 0686 9250 27 | 0686925027 | 2 | винт-пробка G 3/4" |
| - | 3115 1603 91 | 3115160391 | 1 | комплект штуцеров (nipple set) |
| - | - | - | 1 | опционный комплект (группа опций, см. страницу 31, COP 1638HD) |
Полный перечень запчастей для буровой установки Epiroc Boomer S1 доступен в нашем каталоге.
