Número de pieza: 8311 1257 80 (8311125780)
El martillo de roca COP 1638 es un componente clave de la jumbo de perforación frontal Epiroc Boomer S1, donde convierte la potencia hidráulica en energía de impacto de alta frecuencia en la boca de perforación.

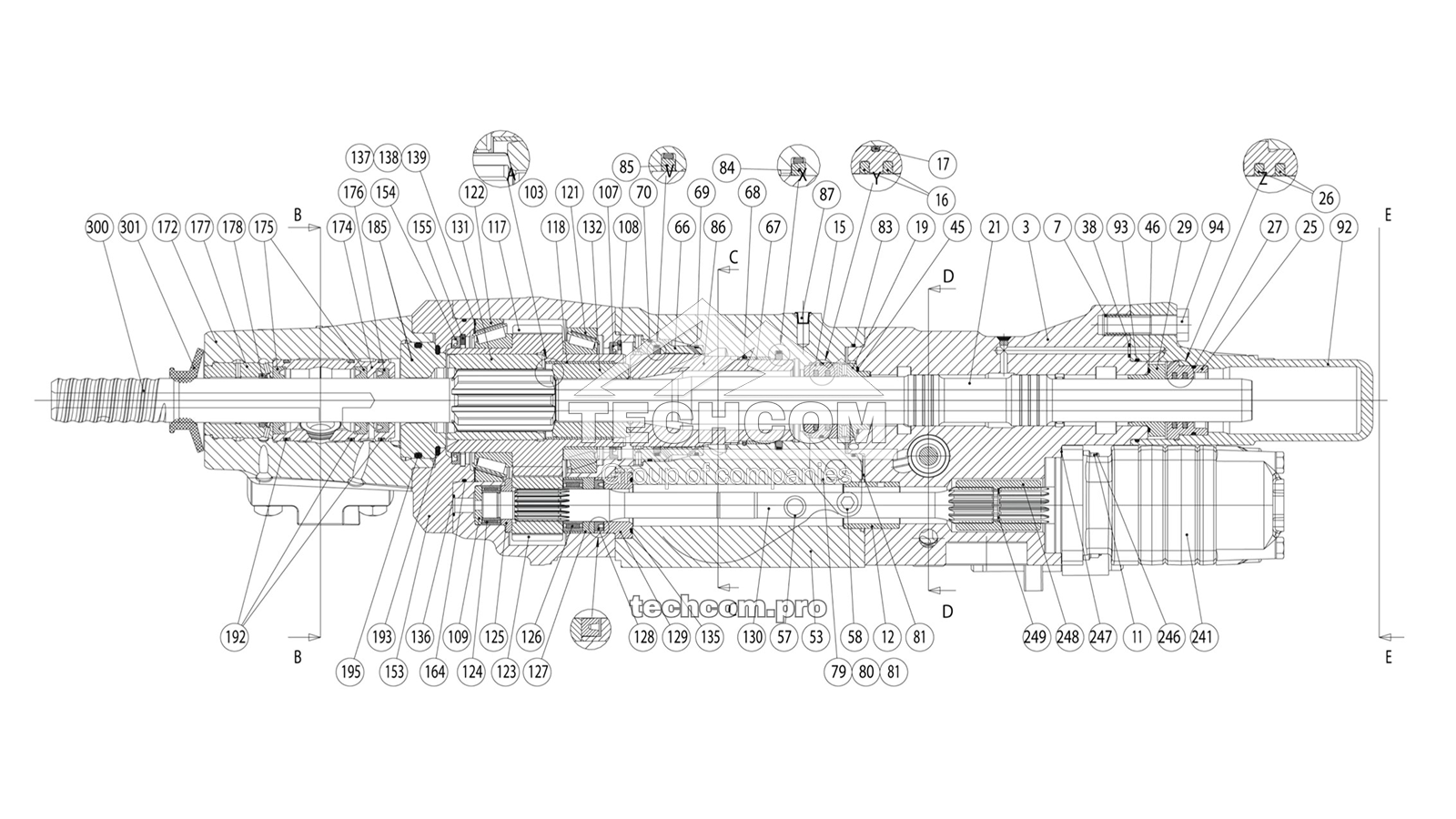

A continuación se presenta la lista de repuestos para el conjunto de martillo de roca COP 1638HD 8311 1257 80 — desde la parte frontal y la sección intermedia hasta la carcasa de engranajes, el motor hidráulico y los adaptadores de vástago. La tabla conserva las referencias originales Atlas Copco/Epiroc para que pueda correlacionarlas rápidamente con su documentación de mantenimiento y solicitar las piezas correctas.
| Item | Part No. | Alt No. | Qty | Description |
|---|---|---|---|---|
| 1 | - | - | 1 | parte frontal (sección delantera) |
| 2 | 3115 1944 80 | 3115194480 | 1 | cilindro completo incl. pos. 3–12 |
| 3 | - | - | 1 | cilindro, no se suministra por separado |
| 5 | 0259 0311 00 | 0259031100 | 1 | inserto de rosca Heli-Coil M20×2 × 1.5 D |
| 6 | 0259 0011 00 | 0259001100 | 4 | inserto de rosca Heli-Coil M14 × 1.5 D |
| 7 | 0259 2061 00 | 0259206100 | 3 | inserto de rosca Heli-Coil M16 × 1.5 D |
| 8 | 3115 1825 00 | 3115182500 | 1 | tapón (tapón de tubería) |
| 9 | 0686 6447 04 | 0686644704 | 2 | tapón M22 × 1.5, acero 5.8 |
| 10 | 0661 1034 00 | 0661103400 | 2 | arandela de estanqueidad 22.7 / 30 × 2, Tredo |
| 11 | 3115 1165 00 | 3115116500 | 4 | espárrago |
| 12 | 3115 2112 00 | 3115211200 | 1 | guía |
| 14 | 3115 2766 80 | 3115276680 | 1 | caja de juntas completa incl. pos. 15–17 |
| 15 | - | - | 1 | caja de juntas, no se suministra por separado |
| 16 | 3115 0970 00 | 3115097000 | 2 | juego de juntas |
| 17 | 0663 6136 00 | 0663613600 | 1 | junta tórica 59.5 × 3, 70 shore |
| 19 | 3115 5050 01 | 3115505001 | 1 | guía de pistón |
| 21 | 3115 3634 00 | 3115363400 | 1 | pistón, servicio pesado |
| 24 | 3115 2760 80 | 3115276080 | 1 | caja de juntas completa incl. pos. 25–27 |
| 25 | - | - | 1 | caja de juntas, no se suministra por separado |
| 26 | 3115 2554 00 | 3115255400 | 2 | juego de juntas |
| 27 | 0663 6135 00 | 0663613500 | 1 | junta tórica 54.5 × 3, 70 shore |
| 29 | 3115 2124 00 | 3115212400 | 1 | guía de pistón |
| 31 | 3115 1765 00 | 3115176500 | 1 | pistón de válvula |
| 32 | 3115 2077 05 | 3115207705 | 1 | tapa de válvula |
| 33 | 3115 2076 05 | 3115207605 | 1 | tapa de válvula |
| 34 | 0147 1438 03 | 0147143803 | 4 | tornillo hexagonal M14 × 30, 8.8, FZB |
| 35 | 3115 3291 00 | 3115329100 | 1 | tapón regulador |
| 36 | 3115 3214 00 | 3115321400 | 1 | tuerca (tuerca inferior) |
| 37 | 3115 1697 00 | 3115169700 | 2 | arandela de estanqueidad GM 1000 |
| 38 | 3115 3245 00 | 3115324500 | 1 | anillo de estanqueidad |
| 45 | 0663 6134 01 | 0663613401 | 1 | junta tórica 49.5 × 3, 90 shore |
| 46 | 0663 6134 01 | 0663613401 | 1 | junta tórica 49.5 × 3, 90 shore |
| 47 | 0663 2133 01 | 0663213301 | 1 | junta tórica 39.2 × 3, 90 shore |
| 48 | 0663 2133 01 | 0663213301 | 1 | junta tórica 39.2 × 3, 90 shore |
| 52 | 3115 2583 81 | 3115258381 | 1 | pieza intermedia completa incl. pos. 53–60, 66–71 |
| 53 | 3115 2583 45 | 3115258345 | 1 | pieza intermedia incl. pos. 54–60 |
| 54 | - | - | 1 | pieza intermedia, no se suministra por separado |
| 55 | 0686 6442 00 | 0686644200 | 1 | tapón G 1/4 tipo B, acero 5.8 |
| 56 | 0661 1020 00 | 0661102000 | 1 | arandela de estanqueidad 13.7 / 20.6 × 2.1, Tredo 1/4 |
| 57 | 0259 2061 00 | 0259206100 | 4 | inserto de rosca Heli-Coil M16 × 1.5 D |
| 58 | 0259 0068 00 | 0259006800 | 2 | inserto de rosca Heli-Coil M12 × 1.5 D |
| 59 | 3115 1746 06 | 3115174606 | 1 | boquilla M8 × 8, D = 1.7 |
| 60 | 3115 2401 00 | 3115240100 | 1 | tapón (tapón de tubería) |
| 66 | 3115 3474 00 | 3115347400 | 1 | camisa (liner) |
| 67 | 3115 3744 00 | 3115374400 | 1 | casquillo |
| 68 | 0335 3500 10 | 0335350010 | 1 | anillo de retención 80 × 3.2, DIN 7993 B |
| 69 | 0663 2105 96 | 0663210596 | 1 | junta tórica 89.5 × 3, 90 shore |
| 70 | 0663 2104 94 | 0663210494 | 1 | junta tórica 99.5 × 3, 90 shore |
| 71 | 3115 1746 06 | 3115174606 | 3 | boquilla M8 × 8, D = 1.7 |
| 76 | 3115 2384 00 | 3115238400 | 1 | asiento de válvula |
| 77 | 3115 2383 00 | 3115238300 | 1 | cono de válvula |
| 78 | 0663 2129 01 | 0663212901 | 1 | junta tórica 29.2 × 3, 90 shore |
| 79 | 3115 3455 00 | 3115345500 | 1 | placa de conexión |
| 80 | 0211 1960 84 | 0211196084 | 2 | tornillo MC6S M12 × 35, 12.9 |
| 81 | 0663 2100 62 | 0663210062 | 2 | junta tórica 24.2 × 3, 90 shore |
| 82 | 3115 2988 00 | 3115298800 | 2 | anillo de estanqueidad |
| 83 | 3115 5146 01 | 3115514601 | 1 | anillo de estanqueidad |
| 84 | 3115 1879 00 | 3115187900 | 1 | juego de juntas |
| 85 | 3115 1880 00 | 3115188000 | 1 | juego de juntas |
| 86 | 3115 2971 00 | 3115297100 | 1 | pistón amortiguador |
| 87 | 0686 9110 00 | 0686911000 | 1 | tapón de protección 9.3 / 10.9 × 9 |
| 92 | 3115 3481 00 | 3115348100 | 1 | cabeza trasera |
| 93 | 0663 6138 00 | 0663613800 | 1 | junta tórica 69.5 × 3, 70 shore |
| 94 | 0147 1481 03 | 0147148103 | 3 | tornillo hexagonal M16 × 60, 8.8, FZB |
| 102 | 3115 5035 81 | 3115503581 | 1 | carcasa de engranajes completa incl. items 103–111 |
| 103 | - | - | 1 | carcasa de engranajes, no se suministra por separado |
| 104 | 0686 4201 03 | 0686420103 | 1 | tapón |
| 105 | 0653 9038 00 | 0653903800 | 1 | junta |
| 106 | 0544 2162 00 | 0544216200 | 1 | engrasador |
| 107 | 0666 7188 01 | 0666718801 | 1 | retén radial 10 / 13.5 × 1; ISO 7-R 1/8 tipo AH, 80 / 100 × 7 |
| 108 | 0335 2169 00 | 0335216900 | 1 | anillo elástico SGH 100 × 3, DIN 472 |
| 109 | 3115 0273 00 | 3115027300 | 1 | arandela |
| 111 | 3115 3613 00 | 3115361300 | 4 | espárrago |
| 116 | 3115 1732 81 | 3115173281 | 1 | mandril giratorio completo incl. pos. 117–118 |
| 117 | - | - | 1 | mandril giratorio, no se suministra por separado |
| 118 | 3115 1881 00 | 3115188100 | 1 | casquillo |
| 121 | 0509 0221 00 | 0509022100 | 1 | rodamiento de rodillos 32016 |
| 122 | 0509 0223 00 | 0509022300 | 1 | rodamiento de rodillos 90 / 140 × 32 |
| 123 | 3115 0274 00 | 3115027400 | 1 | rueda dentada |
| 124 | 0516 1504 01 | 0516150401 | 1 | rodamiento de agujas 22 / 34 × 16 |
| 125 | 3115 0823 00 | 3115082300 | 1 | arandela |
| 126 | 0516 1538 00 | 0516153800 | 1 | rodamiento de agujas 28 / 45 × 17 |
| 127 | 3115 0824 00 | 3115082400 | 1 | casquillo (sleeve) |
| 128 | 0667 1206 00 | 0667120600 | 1 | junta 28 / 44 × 8, 90 NBR/108 |
| 129 | 3115 2742 00 | 3115274200 | 1 | casquillo guía |
| 130 | 3115 0821 00 | 3115082100 | 1 | eje |
| 131 | 3115 1582 00 | 3115158200 | 1 | acoplador (driver) |
| 132 | 3115 2968 00 | 3115296800 | 1 | casquillo de mandril giratorio |
| 133 | 3115 1457 00 | 3115145700 | 1 | perno lateral |
| 134 | 3115 3245 00 | 3115324500 | 1 | anillo de estanqueidad |
| 135 | 0663 2133 01 | 0663213301 | 1 | junta tórica 39.2 × 3, 90 shore |
| 136 | 0663 2120 00 | 0663212000 | 2 | junta tórica 13.3 × 2.4, 70 shore |
| 137 | 3115 0297 01 | 3115029701 | 1 | calce 0.10 mm |
| 138 | 3115 0297 02 | 3115029702 | 1 | calce 0.15 mm |
| 139 | 3115 0297 03 | 3115029703 | 1 | calce 0.5 mm |
| 152 | 3115 5036 80 | 3115503680 | 1 | tapa completa |
| 153 | 3115 5036 10 | 3115503610 | 1 | tapa |
| 154 | 0666 7190 01 | 0666719001 | 1 | retén radial Simrit 90 / 110 × 7 |
| 155 | 0335 2173 00 | 0335217300 | 1 | anillo elástico SGH 110 × 4, DIN 472 |
| 161 | 3115 5040 00 | 3115504000 | 2 | perno lateral |
| 162 | 0102 0473 00 | 0102047300 | 1 | pasador CP 12M6 × 60 |
| 163 | 3115 3245 00 | 3115324500 | 1 | anillo de estanqueidad |
| 164 | 0663 6151 00 | 0663615100 | 1 | junta tórica 134.5 × 3, 70 shore |
| 172 | 3115 5042 00 | 3115504200 | 1 | parte frontal |
| 173 | 0259 0084 00 | 0259008400 | 2 | inserto de rosca M16, longitud 1D |
| 174 | 3115 5044 00 | 3115504400 | 1 | cabeza de lavado |
| 175 | 3115 2333 00 | 3115233300 | 2 | cazoleta de estanqueidad (cup seal) |
| 176 | 3115 5190 00 | 3115519000 | 1 | cazoleta de estanqueidad (cup seal) |
| 177 | 3115 5045 01 | 3115504501 | 1 | guía |
| 178 | 3115 3024 00 | 3115302400 | 1 | rascador (wiper) |
| 181 | 3115 3245 00 | 3115324500 | 1 | anillo de estanqueidad |
| 185 | 3115 3158 00 | 3115315800 | 1 | anillo de tope |
| 186 | 3115 5043 10 | 3115504310 | 1 | placa de conexión |
| 188 | 0147 1479 03 | 0147147903 | 2 | tornillo hexagonal M16 × 50, 8.8, FZB |
| 189 | 3315 0195 10 | 3315019510 | 2 | arandela de seguridad 17 / 25.4 × 3.7, HRC 50, FZB |
| 190 | 3115 3445 00 | 3115344500 | 1 | anillo de estanqueidad |
| 192 | 3115 3289 17 | 3115328917 | 3 | anillo de estanqueidad |
| 193 | 0663 2143 00 | 0663214300 | 1 | junta tórica 79.2 × 5.7, 70 shore |
| 195 | 0663 2145 01 | 0663214501 | 1 | junta tórica 89.1 × 5.7, 90 shore |
| 211 | 3115 3451 81 | 3115345181 | 1 | acumulador |
| 221 | 3115 3511 81 | 3115351181 | 1 | acumulador |
| 231 | 3115 2615 91 | 3115261591 | 1 | acumulador de retorno |
| 241 | 3115 3473 80 | 3115347380 | 1 | motor hidráulico MSQ 80 SH |
| 241 | 3115 3473 81 | 3115347381 | 1 | motor hidráulico MSQ 100 SH |
| 241 | 3115 3473 83 | 3115347383 | 1 | motor hidráulico MSQ 160 SH |
| 246 | 3115 3548 00 | 3115354800 | 4 | tuerca |
| 247 | 3115 0327 00 | 3115032700 | 1 | junta |
| 248 | 3115 0277 00 | 3115027700 | 1 | acoplamiento |
| 249 | 0335 2130 00 | 0335213000 | 1 | anillo elástico SGH 28 × 1.2, DIN 472 |
| 251 | 3115 0286 00 | 3115028600 | 6 | tuerca cúpula |
| 252 | 3115 0287 00 | 3115028700 | 6 | arandela |
| 261 | 3176 6514 00 | 3176651400 | 1 | racor UNF 7/8 – R 3/8 |
| 262 | 3176 6512 00 | 3176651200 | 2 | racor UNF 3/4 – G 3/8 |
| 291 | 3115 3164 00 | 3115316400 | 1 | placa Atlas Copco |
| 292 | 3115 5239 00 | 3115523900 | 1 | placa |
| 300 | 7490 5160 87 | 7490516087 | 1 | adaptador de vástago R32 (Secoroc 90516087) |
| 300 | 7490 5160 88 | 7490516088 | 1 | adaptador de vástago R32E (Secoroc 90516088) |
| 300 | 7490 5160 98 | 7490516098 | 1 | adaptador de vástago R38 (Secoroc 90516098) |
| 300 | 7490 5160 99 | 7490516099 | 1 | adaptador de vástago R38E (Secoroc 90516099) |
| 300 | 7490 5161 20 | 7490516120 | 1 | adaptador de vástago T38 (Secoroc 90516120) |
| 300 | 7490 5161 21 | 7490516121 | 1 | adaptador de vástago T38E (Secoroc 90516121) |
| 301 | 3115 2231 00 | 3115223100 | 1 | collarín de perforación adaptador R28 / R32 / R38 / T38 |
| - | 0686 9250 26 | 0686925026 | 2 | tornillo tapón G 1/2" |
| - | 0686 9250 27 | 0686925027 | 2 | tornillo tapón G 3/4" |
| - | 3115 1603 91 | 3115160391 | 1 | juego de racores (nipple set) |
| - | - | - | 1 | juego opcional (grupo de opciones, ver página 31, COP 1638HD) |
