Numéro de pièce: 8311 1257 80 (8311125780)
Le marteau de roche COP 1638 est un composant clé du jumbo de forage frontal Epiroc Boomer S1, où il transforme la puissance hydraulique en énergie d’impact à haute fréquence au niveau de l’outil de forage.

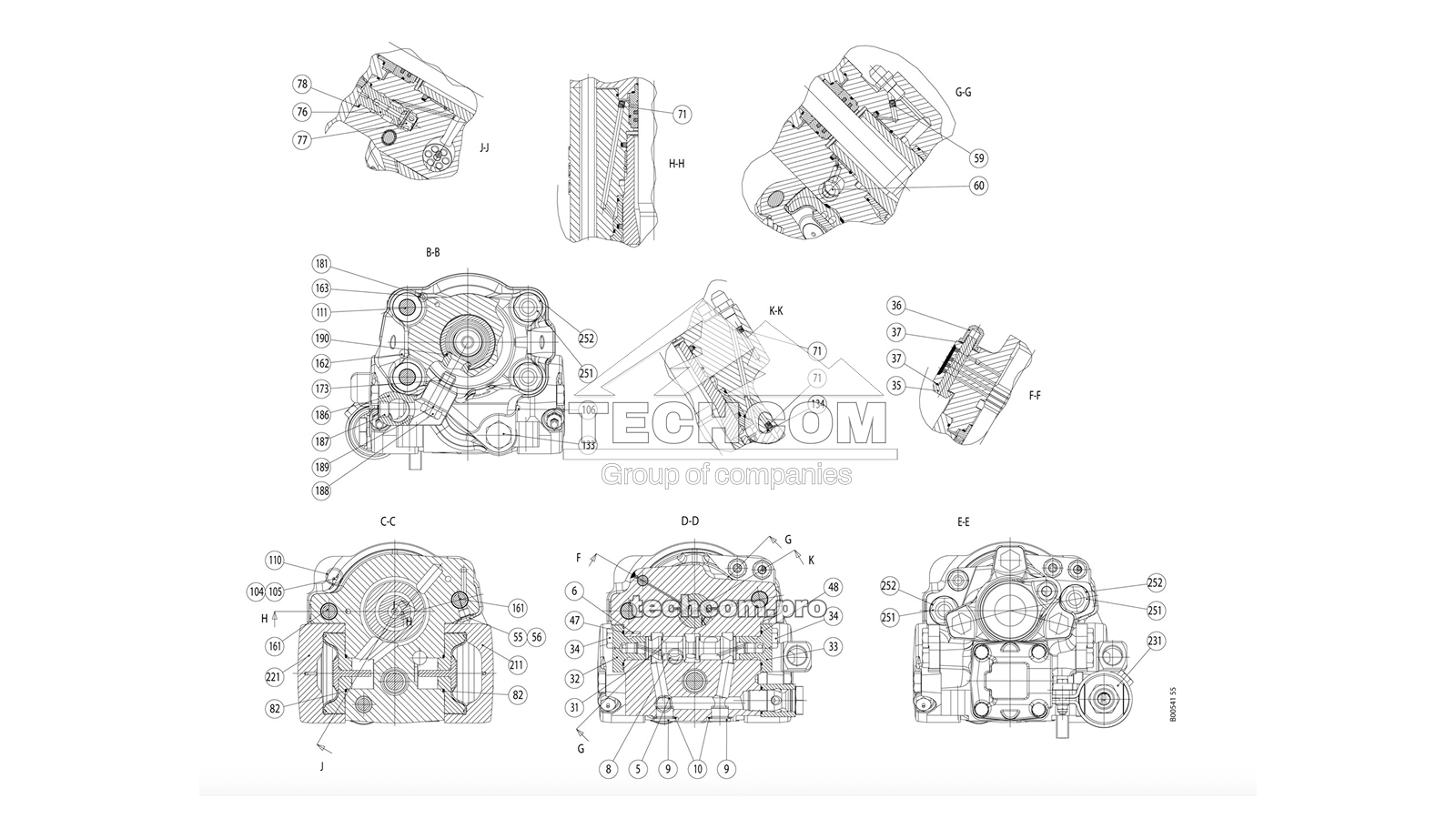

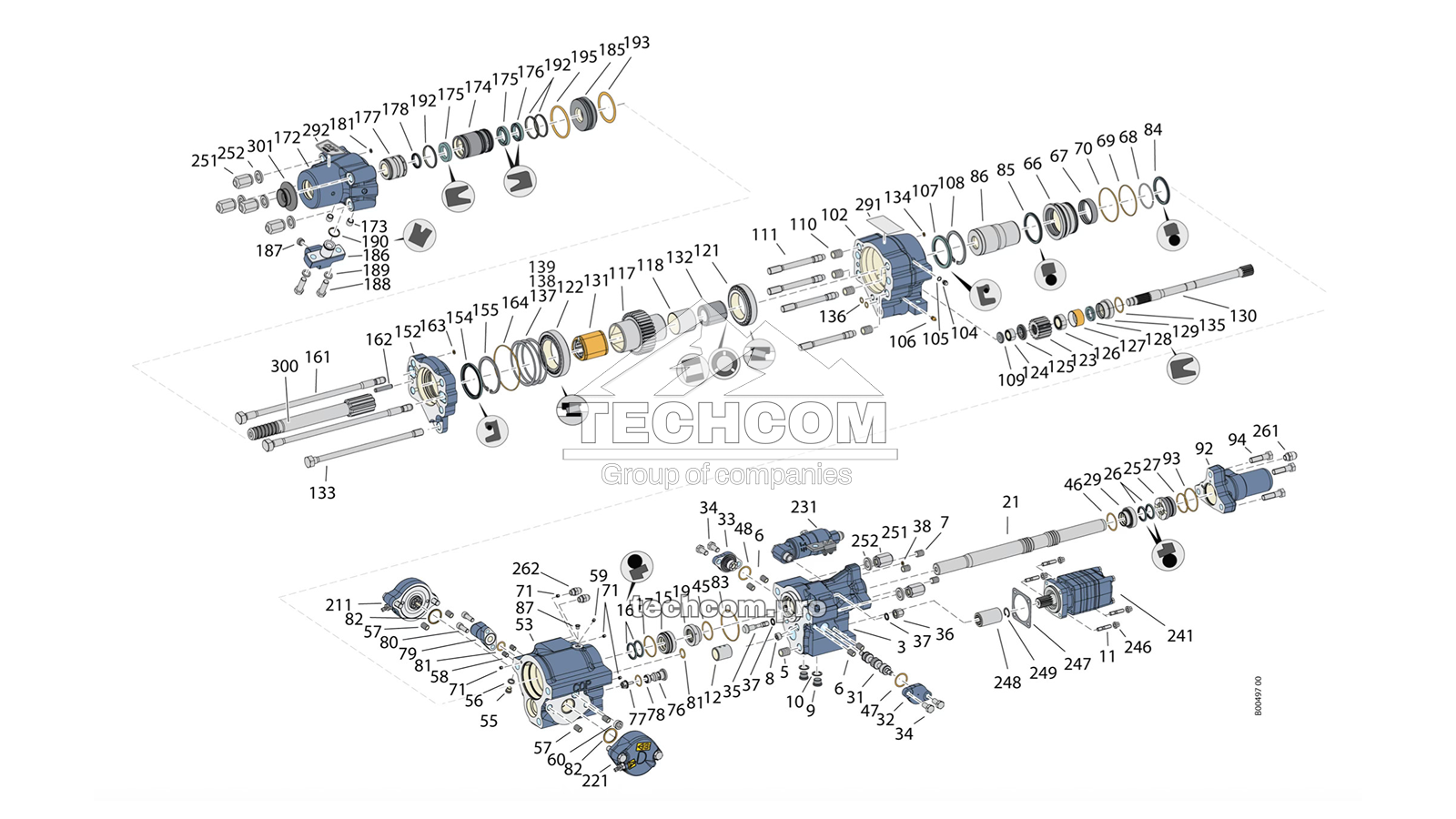

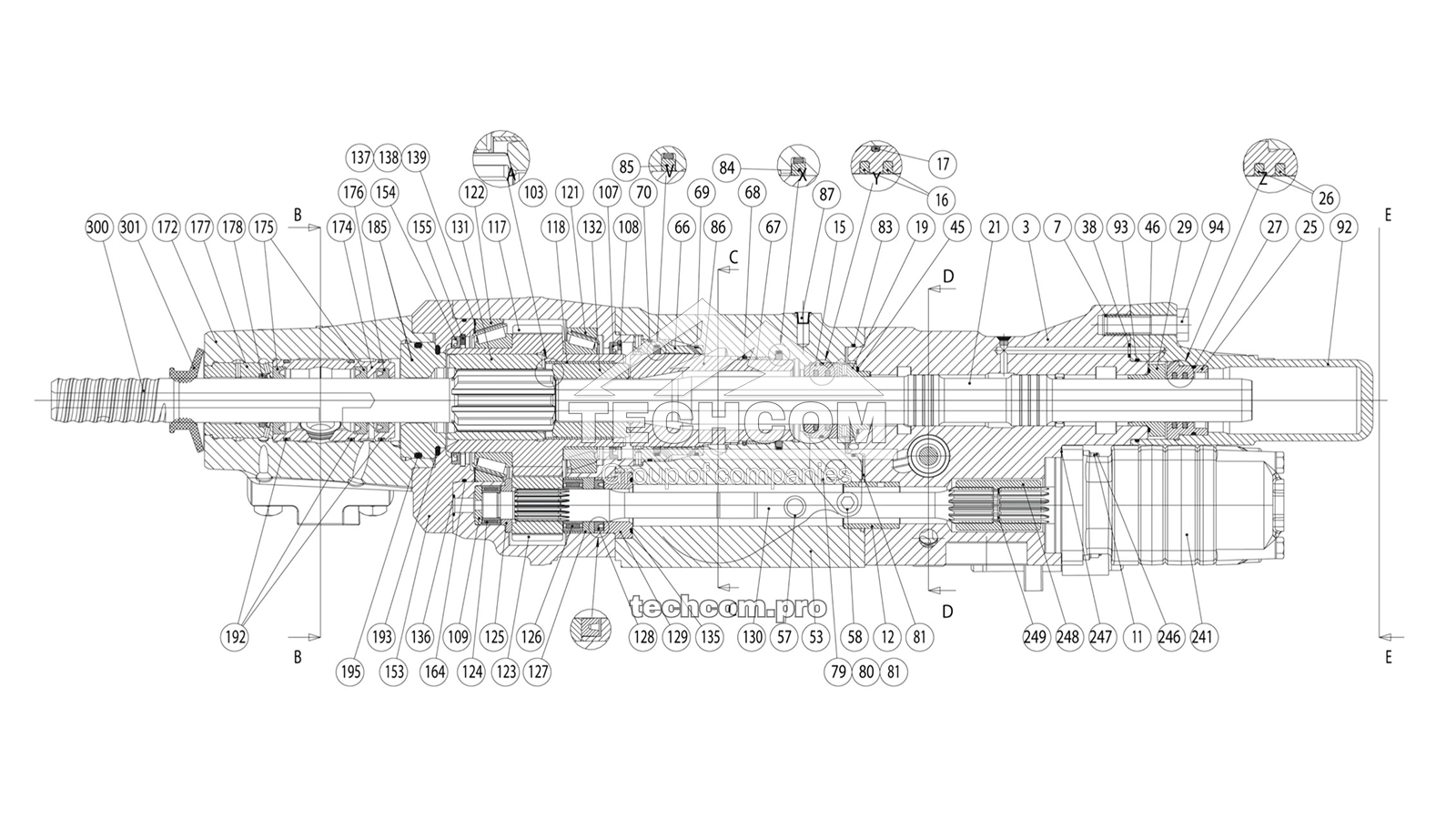

Vous trouverez ci-dessous la liste des pièces de rechange pour l’ensemble de marteau de roche COP 1638HD 8311 1257 80 — depuis la partie avant et la section intermédiaire jusqu’au carter d’engrenages, au moteur hydraulique et aux adaptateurs de tige. Le tableau conserve les références d’origine Atlas Copco/Epiroc afin que vous puissiez les rapprocher rapidement de votre documentation de maintenance et commander les bonnes pièces.
| Item | Part No. | Alt No. | Qty | Description |
|---|---|---|---|---|
| 1 | - | - | 1 | partie avant (section frontale) |
| 2 | 3115 1944 80 | 3115194480 | 1 | cylindre complet incl. rep. 3–12 |
| 3 | - | - | 1 | cylindre, non fourni séparément |
| 5 | 0259 0311 00 | 0259031100 | 1 | insert de filetage Heli-Coil M20×2 × 1.5 D |
| 6 | 0259 0011 00 | 0259001100 | 4 | insert de filetage Heli-Coil M14 × 1.5 D |
| 7 | 0259 2061 00 | 0259206100 | 3 | insert de filetage Heli-Coil M16 × 1.5 D |
| 8 | 3115 1825 00 | 3115182500 | 1 | bouchon (bouchon de tuyauterie) |
| 9 | 0686 6447 04 | 0686644704 | 2 | bouchon M22 × 1.5, acier 5.8 |
| 10 | 0661 1034 00 | 0661103400 | 2 | rondelle d’étanchéité 22.7 / 30 × 2, Tredo |
| 11 | 3115 1165 00 | 3115116500 | 4 | goujon |
| 12 | 3115 2112 00 | 3115211200 | 1 | guide |
| 14 | 3115 2766 80 | 3115276680 | 1 | boîtier de joints complet incl. rep. 15–17 |
| 15 | - | - | 1 | boîtier de joints, non fourni séparément |
| 16 | 3115 0970 00 | 3115097000 | 2 | jeu de joints |
| 17 | 0663 6136 00 | 0663613600 | 1 | joint torique 59.5 × 3, 70 shore |
| 19 | 3115 5050 01 | 3115505001 | 1 | guide de piston |
| 21 | 3115 3634 00 | 3115363400 | 1 | piston, service intensif |
| 24 | 3115 2760 80 | 3115276080 | 1 | boîtier de joints complet incl. rep. 25–27 |
| 25 | - | - | 1 | boîtier de joints, non fourni séparément |
| 26 | 3115 2554 00 | 3115255400 | 2 | jeu de joints |
| 27 | 0663 6135 00 | 0663613500 | 1 | joint torique 54.5 × 3, 70 shore |
| 29 | 3115 2124 00 | 3115212400 | 1 | guide de piston |
| 31 | 3115 1765 00 | 3115176500 | 1 | piston de valve |
| 32 | 3115 2077 05 | 3115207705 | 1 | couvercle de valve |
| 33 | 3115 2076 05 | 3115207605 | 1 | couvercle de valve |
| 34 | 0147 1438 03 | 0147143803 | 4 | vis hexagonale M14 × 30, 8.8, FZB |
| 35 | 3115 3291 00 | 3115329100 | 1 | bouchon de réglage |
| 36 | 3115 3214 00 | 3115321400 | 1 | écrou (écrou inférieur) |
| 37 | 3115 1697 00 | 3115169700 | 2 | rondelle d’étanchéité GM 1000 |
| 38 | 3115 3245 00 | 3115324500 | 1 | bague d’étanchéité |
| 45 | 0663 6134 01 | 0663613401 | 1 | joint torique 49.5 × 3, 90 shore |
| 46 | 0663 6134 01 | 0663613401 | 1 | joint torique 49.5 × 3, 90 shore |
| 47 | 0663 2133 01 | 0663213301 | 1 | joint torique 39.2 × 3, 90 shore |
| 48 | 0663 2133 01 | 0663213301 | 1 | joint torique 39.2 × 3, 90 shore |
| 52 | 3115 2583 81 | 3115258381 | 1 | pièce intermédiaire complète incl. rep. 53–60, 66–71 |
| 53 | 3115 2583 45 | 3115258345 | 1 | pièce intermédiaire incl. rep. 54–60 |
| 54 | - | - | 1 | pièce intermédiaire, non fournie séparément |
| 55 | 0686 6442 00 | 0686644200 | 1 | bouchon G 1/4 type B, acier 5.8 |
| 56 | 0661 1020 00 | 0661102000 | 1 | rondelle d’étanchéité 13.7 / 20.6 × 2.1, Tredo 1/4 |
| 57 | 0259 2061 00 | 0259206100 | 4 | insert de filetage Heli-Coil M16 × 1.5 D |
| 58 | 0259 0068 00 | 0259006800 | 2 | insert de filetage Heli-Coil M12 × 1.5 D |
| 59 | 3115 1746 06 | 3115174606 | 1 | buse M8 × 8, D = 1.7 |
| 60 | 3115 2401 00 | 3115240100 | 1 | bouchon (bouchon de tuyauterie) |
| 66 | 3115 3474 00 | 3115347400 | 1 | chemise (liner) |
| 67 | 3115 3744 00 | 3115374400 | 1 | baguette (douille) |
| 68 | 0335 3500 10 | 0335350010 | 1 | anneau élastique 80 × 3.2, DIN 7993 B |
| 69 | 0663 2105 96 | 0663210596 | 1 | joint torique 89.5 × 3, 90 shore |
| 70 | 0663 2104 94 | 0663210494 | 1 | joint torique 99.5 × 3, 90 shore |
| 71 | 3115 1746 06 | 3115174606 | 3 | buse M8 × 8, D = 1.7 |
| 76 | 3115 2384 00 | 3115238400 | 1 | siège de valve |
| 77 | 3115 2383 00 | 3115238300 | 1 | cône de valve |
| 78 | 0663 2129 01 | 0663212901 | 1 | joint torique 29.2 × 3, 90 shore |
| 79 | 3115 3455 00 | 3115345500 | 1 | plaque de connexion |
| 80 | 0211 1960 84 | 0211196084 | 2 | vis MC6S M12 × 35, 12.9 |
| 81 | 0663 2100 62 | 0663210062 | 2 | joint torique 24.2 × 3, 90 shore |
| 82 | 3115 2988 00 | 3115298800 | 2 | bague d’étanchéité |
| 83 | 3115 5146 01 | 3115514601 | 1 | bague d’étanchéité |
| 84 | 3115 1879 00 | 3115187900 | 1 | jeu de joints |
| 85 | 3115 1880 00 | 3115188000 | 1 | jeu de joints |
| 86 | 3115 2971 00 | 3115297100 | 1 | piston amortisseur |
| 87 | 0686 9110 00 | 0686911000 | 1 | bouchon de protection 9.3 / 10.9 × 9 |
| 92 | 3115 3481 00 | 3115348100 | 1 | couvercle arrière (back head) |
| 93 | 0663 6138 00 | 0663613800 | 1 | joint torique 69.5 × 3, 70 shore |
| 94 | 0147 1481 03 | 0147148103 | 3 | vis hexagonale M16 × 60, 8.8, FZB |
| 102 | 3115 5035 81 | 3115503581 | 1 | carter d’engrenages complet incl. items 103–111 |
| 103 | - | - | 1 | carter d’engrenages, non fourni séparément |
| 104 | 0686 4201 03 | 0686420103 | 1 | bouchon |
| 105 | 0653 9038 00 | 0653903800 | 1 | joint |
| 106 | 0544 2162 00 | 0544216200 | 1 | graisseur |
| 107 | 0666 7188 01 | 0666718801 | 1 | joint radial 10 / 13.5 × 1; ISO 7-R 1/8 type AH, 80 / 100 × 7 |
| 108 | 0335 2169 00 | 0335216900 | 1 | anneau élastique SGH 100 × 3, DIN 472 |
| 109 | 3115 0273 00 | 3115027300 | 1 | rondelle |
| 111 | 3115 3613 00 | 3115361300 | 4 | goujon |
| 116 | 3115 1732 81 | 3115173281 | 1 | mandrin rotatif complet incl. rep. 117–118 |
| 117 | - | - | 1 | mandrin rotatif, non fourni séparément |
| 118 | 3115 1881 00 | 3115188100 | 1 | douille |
| 121 | 0509 0221 00 | 0509022100 | 1 | roulement à rouleaux 32016 |
| 122 | 0509 0223 00 | 0509022300 | 1 | roulement à rouleaux 90 / 140 × 32 |
| 123 | 3115 0274 00 | 3115027400 | 1 | roue dentée |
| 124 | 0516 1504 01 | 0516150401 | 1 | roulement à aiguilles 22 / 34 × 16 |
| 125 | 3115 0823 00 | 3115082300 | 1 | rondelle |
| 126 | 0516 1538 00 | 0516153800 | 1 | roulement à aiguilles 28 / 45 × 17 |
| 127 | 3115 0824 00 | 3115082400 | 1 | douille (sleeve) |
| 128 | 0667 1206 00 | 0667120600 | 1 | joint 28 / 44 × 8, 90 NBR/108 |
| 129 | 3115 2742 00 | 3115274200 | 1 | douille de guidage |
| 130 | 3115 0821 00 | 3115082100 | 1 | arbre |
| 131 | 3115 1582 00 | 3115158200 | 1 | entraîneur (driver) |
| 132 | 3115 2968 00 | 3115296800 | 1 | douille de mandrin rotatif |
| 133 | 3115 1457 00 | 3115145700 | 1 | boulon latéral |
| 134 | 3115 3245 00 | 3115324500 | 1 | bague d’étanchéité |
| 135 | 0663 2133 01 | 0663213301 | 1 | joint torique 39.2 × 3, 90 shore |
| 136 | 0663 2120 00 | 0663212000 | 2 | joint torique 13.3 × 2.4, 70 shore |
| 137 | 3115 0297 01 | 3115029701 | 1 | cale 0.10 mm |
| 138 | 3115 0297 02 | 3115029702 | 1 | cale 0.15 mm |
| 139 | 3115 0297 03 | 3115029703 | 1 | cale 0.5 mm |
| 152 | 3115 5036 80 | 3115503680 | 1 | couvercle complet |
| 153 | 3115 5036 10 | 3115503610 | 1 | couvercle |
| 154 | 0666 7190 01 | 0666719001 | 1 | joint radial Simrit 90 / 110 × 7 |
| 155 | 0335 2173 00 | 0335217300 | 1 | anneau élastique SGH 110 × 4, DIN 472 |
| 161 | 3115 5040 00 | 3115504000 | 2 | boulon latéral |
| 162 | 0102 0473 00 | 0102047300 | 1 | goupille CP 12M6 × 60 |
| 163 | 3115 3245 00 | 3115324500 | 1 | bague d’étanchéité |
| 164 | 0663 6151 00 | 0663615100 | 1 | joint torique 134.5 × 3, 70 shore |
| 172 | 3115 5042 00 | 3115504200 | 1 | partie avant |
| 173 | 0259 0084 00 | 0259008400 | 2 | insert de filetage M16, longueur 1D |
| 174 | 3115 5044 00 | 3115504400 | 1 | tête de rinçage |
| 175 | 3115 2333 00 | 3115233300 | 2 | coupelle d’étanchéité (cup seal) |
| 176 | 3115 5190 00 | 3115519000 | 1 | coupelle d’étanchéité (cup seal) |
| 177 | 3115 5045 01 | 3115504501 | 1 | guide |
| 178 | 3115 3024 00 | 3115302400 | 1 | racleur (wiper) |
| 181 | 3115 3245 00 | 3115324500 | 1 | bague d’étanchéité |
| 185 | 3115 3158 00 | 3115315800 | 1 | bague d’arrêt |
| 186 | 3115 5043 10 | 3115504310 | 1 | plaque de connexion |
| 188 | 0147 1479 03 | 0147147903 | 2 | vis hexagonale M16 × 50, 8.8, FZB |
| 189 | 3315 0195 10 | 3315019510 | 2 | rondelle de sécurité 17 / 25.4 × 3.7, HRC 50, FZB |
| 190 | 3115 3445 00 | 3115344500 | 1 | bague d’étanchéité |
| 192 | 3115 3289 17 | 3115328917 | 3 | bague d’étanchéité |
| 193 | 0663 2143 00 | 0663214300 | 1 | joint torique 79.2 × 5.7, 70 shore |
| 195 | 0663 2145 01 | 0663214501 | 1 | joint torique 89.1 × 5.7, 90 shore |
| 211 | 3115 3451 81 | 3115345181 | 1 | accumulateur |
| 221 | 3115 3511 81 | 3115351181 | 1 | accumulateur |
| 231 | 3115 2615 91 | 3115261591 | 1 | accumulateur de retour |
| 241 | 3115 3473 80 | 3115347380 | 1 | moteur hydraulique MSQ 80 SH |
| 241 | 3115 3473 81 | 3115347381 | 1 | moteur hydraulique MSQ 100 SH |
| 241 | 3115 3473 83 | 3115347383 | 1 | moteur hydraulique MSQ 160 SH |
| 246 | 3115 3548 00 | 3115354800 | 4 | écrou |
| 247 | 3115 0327 00 | 3115032700 | 1 | joint |
| 248 | 3115 0277 00 | 3115027700 | 1 | accouplement |
| 249 | 0335 2130 00 | 0335213000 | 1 | anneau élastique SGH 28 × 1.2, DIN 472 |
| 251 | 3115 0286 00 | 3115028600 | 6 | écrou borgne |
| 252 | 3115 0287 00 | 3115028700 | 6 | rondelle |
| 261 | 3176 6514 00 | 3176651400 | 1 | raccord UNF 7/8 – R 3/8 |
| 262 | 3176 6512 00 | 3176651200 | 2 | raccord UNF 3/4 – G 3/8 |
| 291 | 3115 3164 00 | 3115316400 | 1 | plaque Atlas Copco |
| 292 | 3115 5239 00 | 3115523900 | 1 | plaque |
| 300 | 7490 5160 87 | 7490516087 | 1 | adaptateur de tige R32 (Secoroc 90516087) |
| 300 | 7490 5160 88 | 7490516088 | 1 | adaptateur de tige R32E (Secoroc 90516088) |
| 300 | 7490 5160 98 | 7490516098 | 1 | adaptateur de tige R38 (Secoroc 90516098) |
| 300 | 7490 5160 99 | 7490516099 | 1 | adaptateur de tige R38E (Secoroc 90516099) |
| 300 | 7490 5161 20 | 7490516120 | 1 | adaptateur de tige T38 (Secoroc 90516120) |
| 300 | 7490 5161 21 | 7490516121 | 1 | adaptateur de tige T38E (Secoroc 90516121) |
| 301 | 3115 2231 00 | 3115223100 | 1 | collier de forage adaptateur R28 / R32 / R38 / T38 |
| - | 0686 9250 26 | 0686925026 | 2 | vis-bouchon G 1/2" |
| - | 0686 9250 27 | 0686925027 | 2 | vis-bouchon G 3/4" |
| - | 3115 1603 91 | 3115160391 | 1 | jeu de raccords (nipple set) |
| - | - | - | 1 | jeu optionnel (groupe optionnel, voir page 31, COP 1638HD) |
