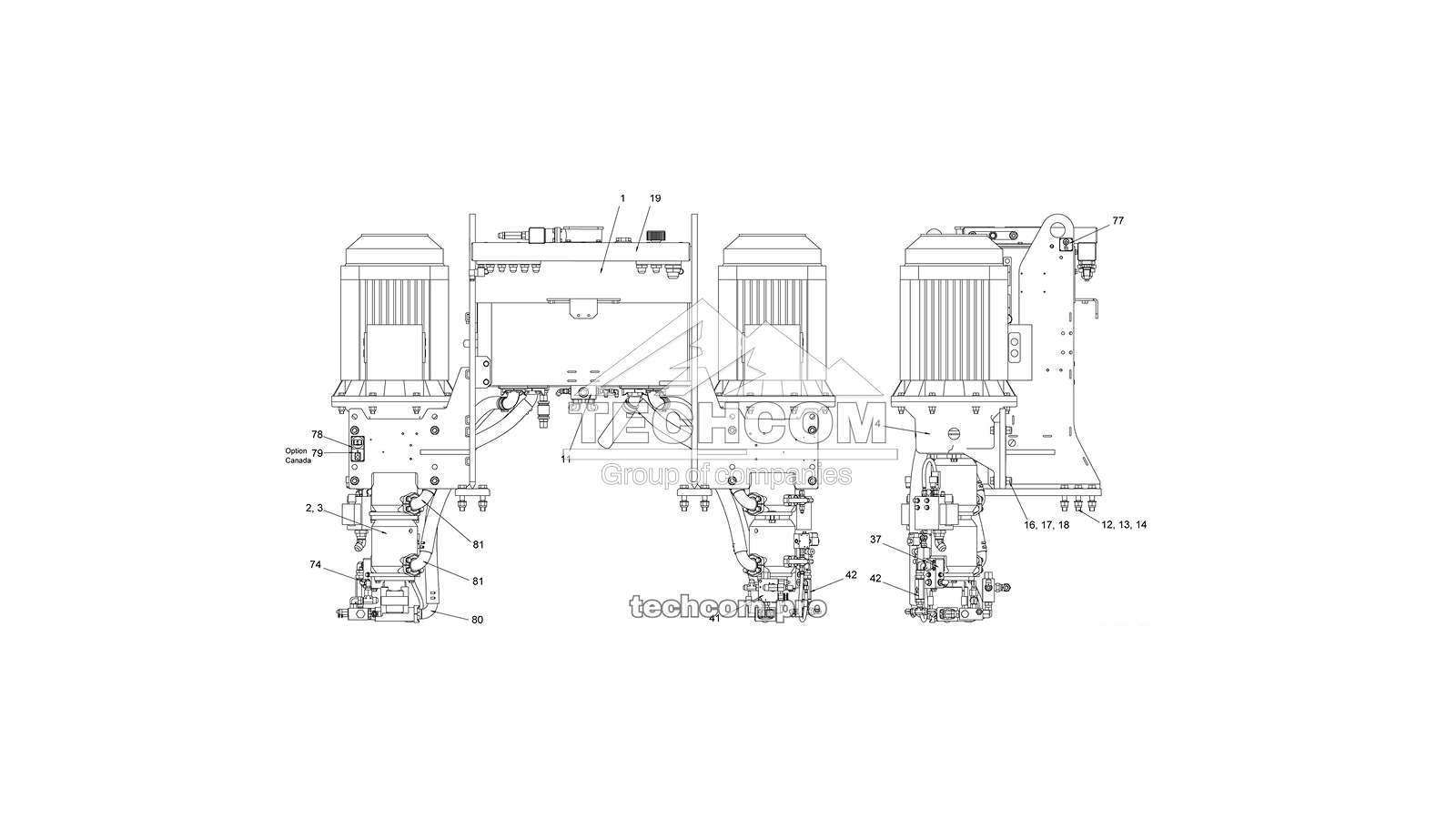

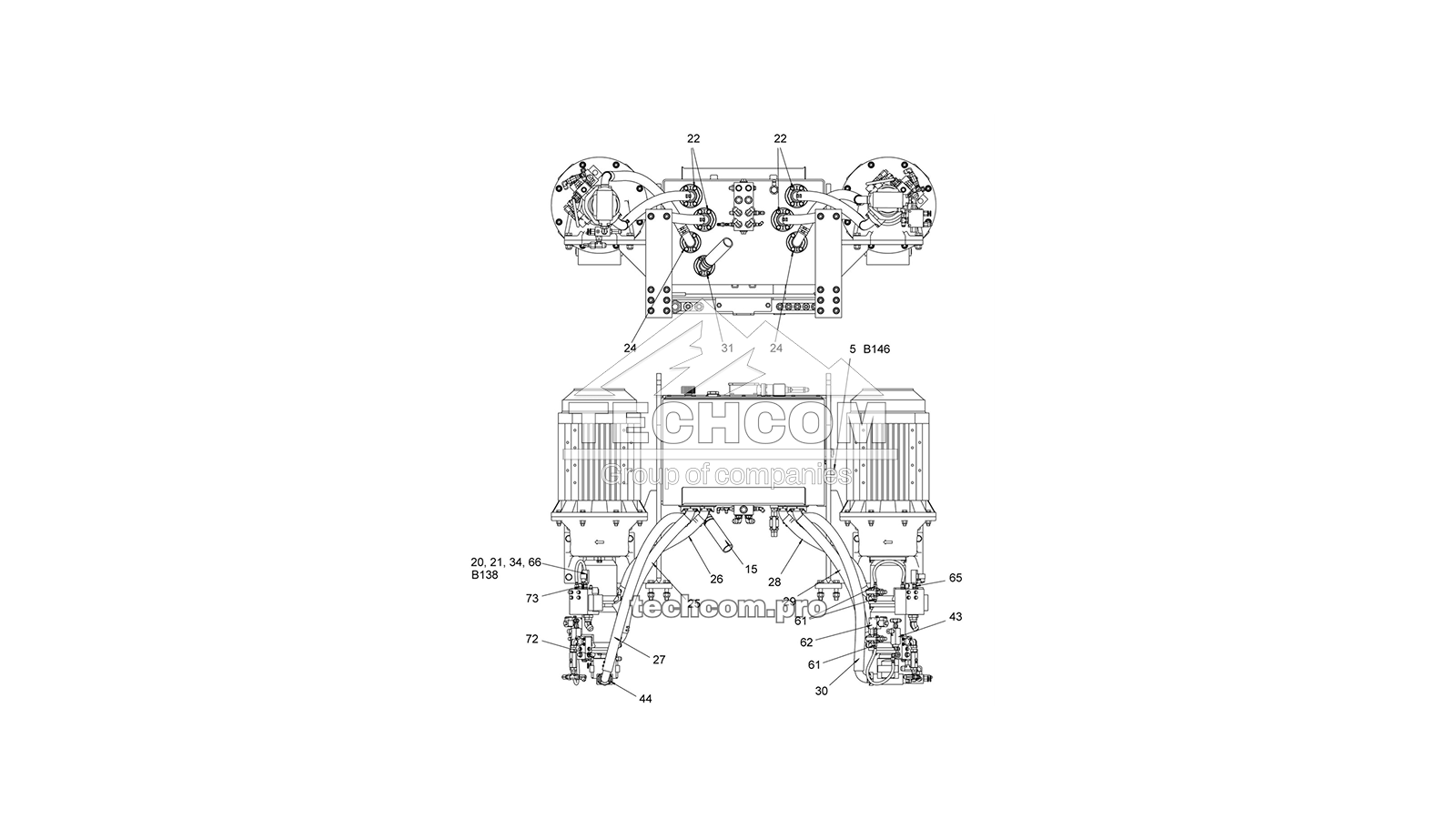

Номер детали: 9106 2306 71 (9106230671)
Гидравлический блок питания 9106 2306 71 предназначен для буровой установки Epiroc Boomer L2D. Он обеспечивает стабильное давление в гидросистеме для всех функций бурения и управления стрелой. В состав узла входят гидравлический бак, насосы и муфты, клапаны, фильтры, регуляторы давления и переключатели, обеспечивающие эффективную и безопасную работу в сложных подземных условиях.
| Поз. | Номер детали | Альт. № | Кол-во | Описание |
|---|---|---|---|---|
| 1 | 9106 2190 46 | 9106219046 | 1 | Гидравлический маслобак |
| 2 | – | – | 2 | Комплект насосов |
| 4 | 9106 1273 43 | 9106127343 | 2 | Комплект муфт |
| 5 | 3217 7992 81 | 3217799281 | 1 | Термостат (70 °C) |
| 12 | 0147 1561 03 | 0147156103 | 16 | Болт М20×100 – 8.8 FZB |
| 13 | 0291 1128 28 | 0291112828 | 16 | Самоконтр. гайка М20 – 8 FZB / ISO 7040 |
| 14 | 0300 0274 13 | 0300027413 | 32 | Шайба 21/37×3 HB 200 FZB |
| 16 | 0147 1557 03 | 0147155703 | 8 | Болт М20×80 – 8.8 FZB |
| 17 | 0291 1128 28 | 0291112828 | 8 | Самоконтр. гайка М20 – 8 FZB / ISO 7040 |
| 18 | 0300 0274 13 | 0300027413 | 16 | Шайба 21/37×3 HB 200 FZB |
| 20 | 9111 3891 44 | 9111389144 | 20 м | Кабель 2×1.5 D2 = 7.4 |
| 21 | 3176 4589 06 | 3176458906 | 2 | Датчик давления 18 D |
| 22 | 9106 0659 08 | 9106065908 | 4 | Соединение всасывающее |
| 24 | 9106 0659 03 | 9106065903 | 2 | Соединение всасывающее |
| 25 | 0075 4030 03 | 0075403003 | 1 | Рукав R4 50 (0.85 м) |
| 26 | 0075 4030 03 | 0075403003 | 1 | Рукав R4 50 (0.65 м) |
| 27 | 0075 4030 03 | 0075403003 | 1 | Рукав R4 50 (1.20 м) |
| 28 | 0075 4030 03 | 0075403003 | 1 | Рукав R4 50 (0.65 м) |
| 29 | 0075 4030 03 | 0075403003 | 1 | Рукав R4 50 (0.85 м) |
| 30 | 0075 4030 03 | 0075403003 | 1 | Рукав R4 50 (1.20 м) |
| 31 | 9106 0659 14 | 9106065914 | 1 | Соединение всасывающее ½″ UNC × 32 |
| 34 | 9106 1078 40 | 9106107840 | 2 | Клапанный блок насоса ударного механизма 100/71 |
| 37 | 3214 4797 00 | 3214479700 | 2 | Фланцевое соединение |
| 41 | 3214 7669 81 | 3214766981 | 2 | Регулятор потока |
| 42 | 0823 0050 19 | 0823005019 | 2 | Обратный клапан A G ¾ 0.5 16 85 36 |
| 43 | 3217 9193 06 | 3217919306 | 2 | Регулятор |
| 44 | 3177 3073 01 | 3177307301 | 2 | Фланец SAE 3/4″ R 3/4″ INV |
| 61 | 3217 6513 01 | 3217651301 | 4 | Сужение D = 0.6 (9/16-18 UN) |
| 62 | 9106 0630 14 | 9106063014 | 2 | Распределительный клапан |
| 65 | 3217 6513 01 | 3217651301 | 2 | Сужение D = 0.6 (9/16-18 UN) |
| 66 | 3217 6513 01 | 3217651301 | 2 | Сужение D = 0.6 (9/16-18 UN) |
| 70 | 3177 3016 00 | 3177301600 | 2 | Муфта 2101-01-18.00 |
| 72 | 3177 3016 00 | 3177301600 | 2 | Муфта 2101-01-18.00 |
| 73 | 3177 3016 00 | 3177301600 | 2 | Муфта 2101-01-18.00 |
| 74 | 3177 3016 00 | 3177301600 | 2 | Муфта 2101-01-18.00 |
| 77 | – | – | 2 | Маркировочная табличка |
| 78 | 9106 1071 13 | 9106107113 | 1 | Наклейка (масло / инструкция) |
| 79 | 9106 1074 48 | 9106107448 | 1 | Маркировка (гидравлическая система) |
| 80 | 9106 0659 07 | 9106065907 | 2 | Соединение всасывающее |
| 81 | 9106 0659 09 | 9106065909 | 4 | Соединение всасывающее |
Компания TechCom предлагает полный каталог запасных частей для блока питания Epiroc Boomer L2D, включая насосы, клапаны, фильтры, регуляторы, муфты и рукава высокого давления, обеспечивающие надёжную и долговечную работу гидросистемы.
