Передняя часть (узел переднего корпуса), применяемая в гидравлических перфораторах Montabert HC158, отвечает за передачу крутящего момента, восприятие осевых нагрузок и защиту критически важных компонентов, расположенных в зоне бурения. Данный узел обеспечивает стабильное вращение, точную передачу мощности на буровой инструмент и надёжную работу оборудования в условиях интенсивного бурения.
Передняя часть включает основной корпус, ведущую и ведомую шестерни, игольчатые подшипники, упорные кольца, направляющие втулки и несколько уплотнительных элементов. Совместная работа этих компонентов обеспечивает точное соосное расположение деталей, снижает механические нагрузки и предотвращает попадание загрязнений во внутренние узлы при непрерывной эксплуатации.

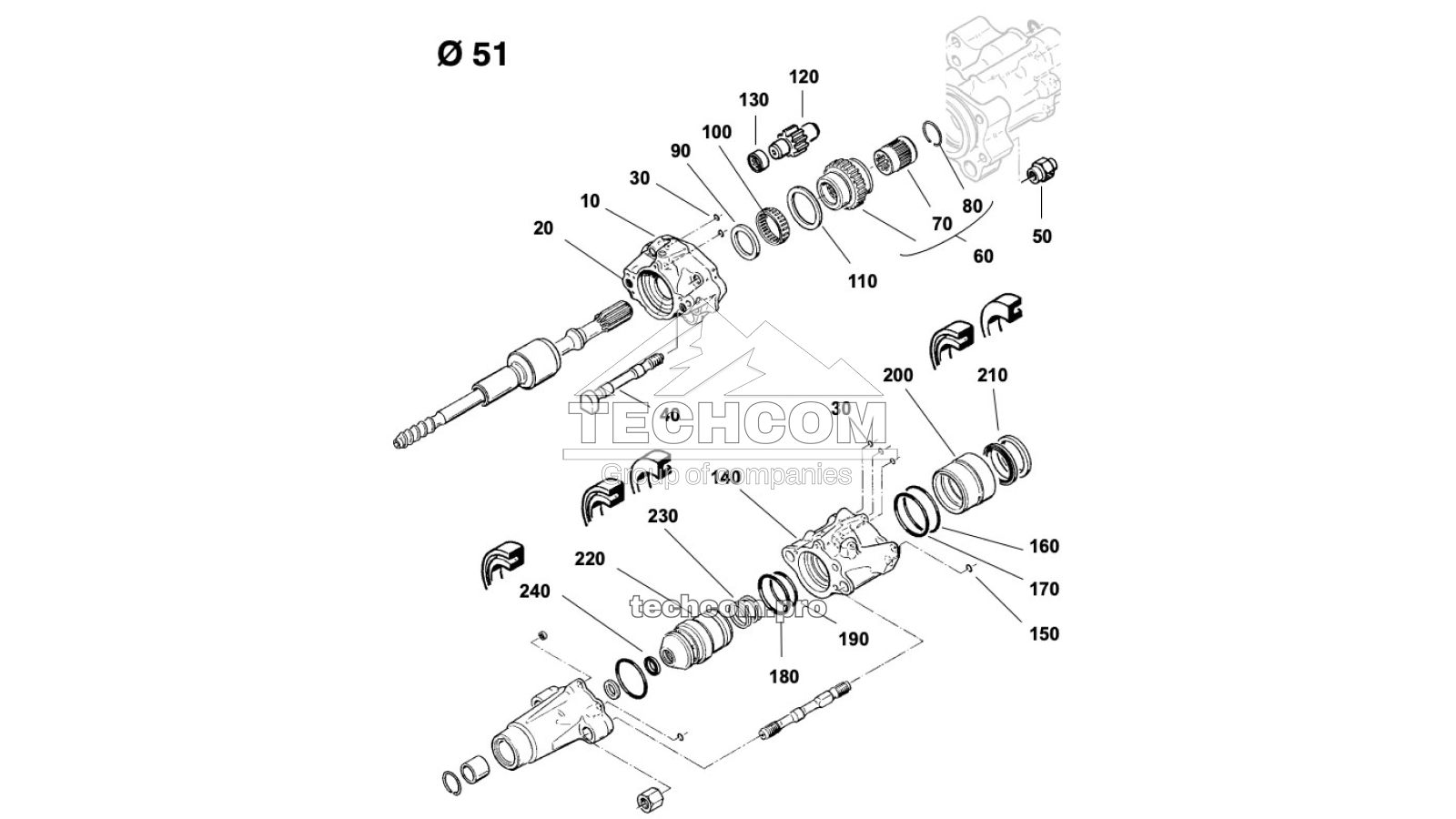

| Поз. | № детали | Наименование | Кол-во | Примечание |
| 10 | 86221124 | Корпус (в сборе с внутренними компонентами) | 1 | Основной передний корпус |
| 20 | 86373115 | Резьбовая вставка Helicoil UNF 1"1/8 | 2 | Резьбовая вставка |
| 30 | 86220274 | Уплотнительное кольцо O-ring | 5 | Элемент уплотнения |
| 40 | 86223443 | Шестигранный болт UNF 3/4" | 4 | - |
| 50 | 86222882 | Гайка | 4 | - |
| 60 | 86511466 | Ведомая шестерня (в сборе) | 1 | Включает поз. 70–80 |
| 70 | 86511441 | Шлицевая гайка | 1 | - |
| 80 | 86220779 | Стопорное кольцо | 1 | - |
| 90 | 86221116 | Упорное кольцо | 1 | - |
| 100 | 86221595 | Игольчатый подшипник | 1 | - |
| 110 | 86221678 | Упорное кольцо | 1 | - |
| 120 | 86313129 | Ведущая шестерня | 1 | Шестерня двигателя |
| 130 | 86223021 | Игольчатый подшипник | 1 | - |
| 140 | 86607942 | Передний корпус | 1 | - |
| 150 | 86223286 | Уплотнение | 1 | Элемент уплотнения |
| 160 | 86578689 | Уплотнительное кольцо O-ring | 1 | Элемент уплотнения |
| 170 | 86578697 | Уплотнительное кольцо O-ring | 1 | Элемент уплотнения |
| 180 | 86578705 | Уплотнительное кольцо O-ring | 1 | Элемент уплотнения |
| 190 | 86578713 | Уплотнительное кольцо O-ring | 1 | Элемент уплотнения |
| 200 | 86339272 | Задняя втулка | 1 | - |
| 210 | 86220746 | Уплотнение | 2 | Элемент уплотнения |
| 220 | 86353356 | Передняя втулка | 1 | - |
| 230 | 86331121 | Манжетное уплотнение | 2 | Элемент уплотнения |
| 240 | 86353083 | Манжетное уплотнение | 1 | Элемент уплотнения |
| 250 | 86223716 | Шпилька | 2 | - |
| 260 | 86271558 | Гайка | 2 | - |
| 270 | 86352416 | Фиксатор | 1 | - |
| 280 | 86353323 | Передняя направляющая (в сборе) | 1 | Включает поз. 290–300 |
| 290 | 86511482 | Направляющее кольцо | 1 | - |
| 300 | 86235538 | Стопорное кольцо | 1 | - |
| 310 | 86223286 | Уплотнение | 1 | Элемент уплотнения |
| 320 | 86235355 | Уплотнительное кольцо O-ring | 1 | Элемент уплотнения |
| 330 | 86353083 | Манжетное уплотнение | 1 | Элемент уплотнения |
| 340 | 86578671 | Уплотнение | 1 | Элемент уплотнения |
Ознакомьтесь с полным каталогом запчастей для гидравлического перфоратора Montabert HC158, чтобы подобрать оригинальные компоненты передней части, комплекты уплотнений и сервисные детали, обеспечивающие стабильную передачу вращения и увеличенный срок службы оборудования при интенсивной эксплуатации.
