EnglishPièces de la partie frontale Montabert HC158
La partie frontale (ensemble du carter avant) utilisée sur les marteaux hydrauliques Montabert HC158 est chargée de transmettre le couple de rotation, de supporter les charges axiales et de protéger les composants critiques situés à l’extrémité de forage. Cet ensemble garantit une rotation stable, un transfert précis de la puissance vers la tige de forage et un fonctionnement fiable dans des conditions de forage intensives.
La partie frontale comprend le carter principal, les engrenages moteur et récepteur, des roulements à aiguilles, des bagues de butée, des chemises ainsi que plusieurs éléments d’étanchéité. L’ensemble de ces composants assure un alignement précis, réduit les contraintes mécaniques et empêche la pénétration de contaminants lors des opérations de forage continues.

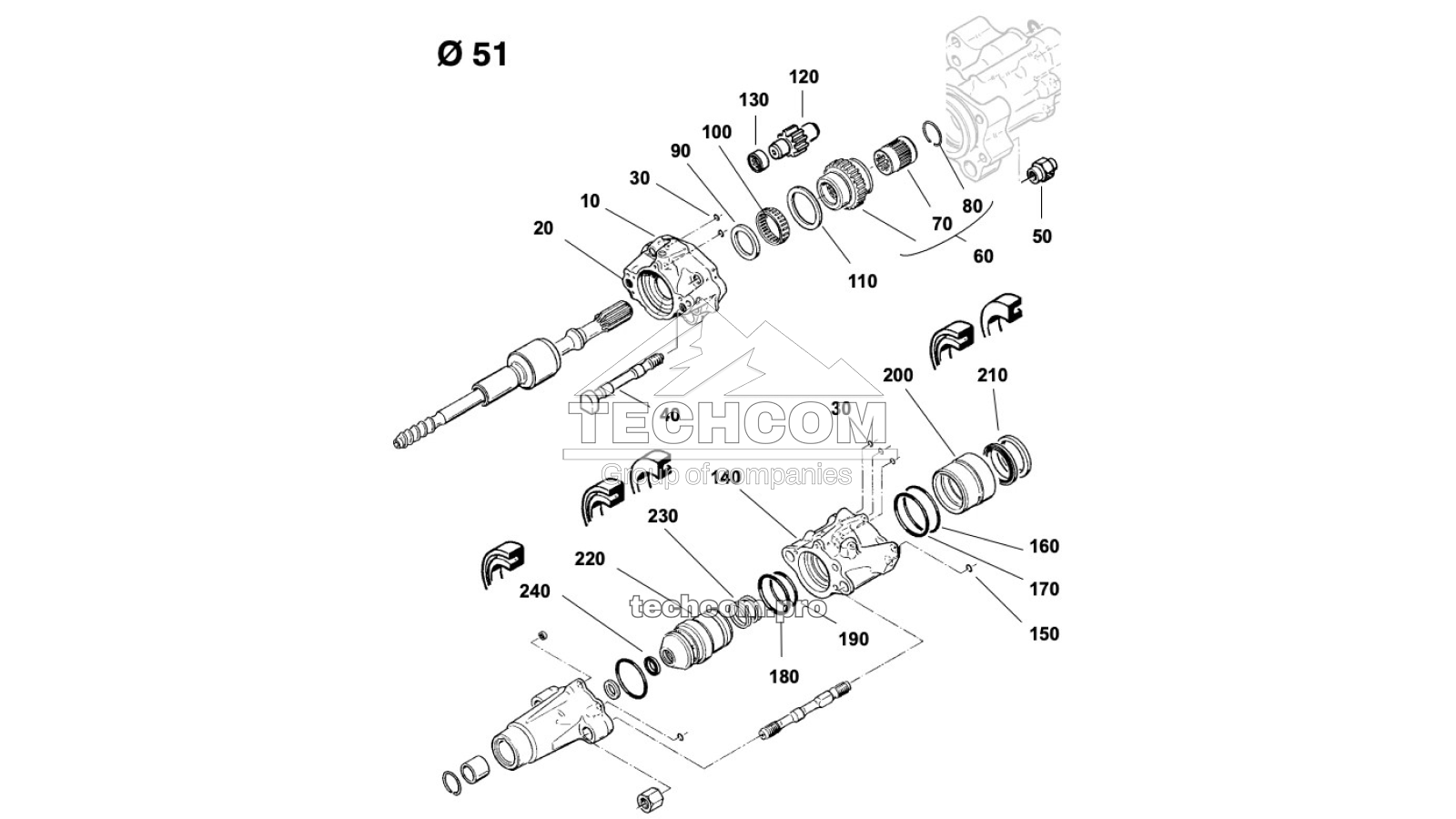

Composants inclus dans la partie frontale
| Article | N° de pièce | Désignation | Qté | Remarques |
| 10 | 86221124 | Carter (incluant composants internes) | 1 | Carter avant principal |
| 20 | 86373115 | Filet hélicoïl UNF 1"1/8 | 2 | Insert fileté |
| 30 | 86220274 | Joint torique | 5 | Élément d’étanchéité |
| 40 | 86223443 | Vis hexagonale UNF 3/4" | 4 | - |
| 50 | 86222882 | Écrou | 4 | - |
| 60 | 86511466 | Pignon récepteur (incluant composants internes) | 1 | Inclut articles 70–80 |
| 70 | 86511441 | Écrou cannelé | 1 | - |
| 80 | 86220779 | Jonc | 1 | - |
| 90 | 86221116 | Rondelle de butée | 1 | - |
| 100 | 86221595 | Roulement à aiguilles | 1 | - |
| 110 | 86221678 | Rondelle de butée | 1 | - |
| 120 | 86313129 | Pignon moteur | 1 | - |
| 130 | 86223021 | Roulement à aiguilles | 1 | - |
| 140 | 86607942 | Carter avant | 1 | - |
| 150 | 86223286 | Joint d’étanchéité | 1 | Élément d’étanchéité |
| 160 | 86578689 | Joint torique | 1 | Élément d’étanchéité |
| 170 | 86578697 | Joint torique | 1 | Élément d’étanchéité |
| 180 | 86578705 | Joint torique | 1 | Élément d’étanchéité |
| 190 | 86578713 | Joint torique | 1 | Élément d’étanchéité |
| 200 | 86339272 | Chemise arrière | 1 | - |
| 210 | 86220746 | Joint | 2 | Élément d’étanchéité |
| 220 | 86353356 | Chemise avant | 1 | - |
| 230 | 86331121 | Joint à lèvres | 2 | Élément d’étanchéité |
| 240 | 86353083 | Joint à lèvres | 1 | Élément d’étanchéité |
| 250 | 86223716 | Goujon | 2 | - |
| 260 | 86271558 | Écrou | 2 | - |
| 270 | 86352416 | Décaleur | 1 | - |
| 280 | 86353323 | Guide avant (incluant composants internes) | 1 | Inclut articles 290–300 |
| 290 | 86511482 | Bague de guidage | 1 | - |
| 300 | 86235538 | Jonc | 1 | - |
| 310 | 86223286 | Joint d’étanchéité | 1 | Élément d’étanchéité |
| 320 | 86235355 | Joint torique | 1 | Élément d’étanchéité |
| 330 | 86353083 | Joint à lèvres | 1 | Élément d’étanchéité |
| 340 | 86578671 | Joint | 1 | Élément d’étanchéité |
Consultez le catalogue complet des pièces détachées pour le marteau hydraulique Montabert HC158 afin de trouver des composants d’origine de la partie frontale, des ensembles d’étanchéité et des composants de maintenance conçus pour garantir une transmission de rotation stable et une durabilité accrue en conditions de travail intensives.
