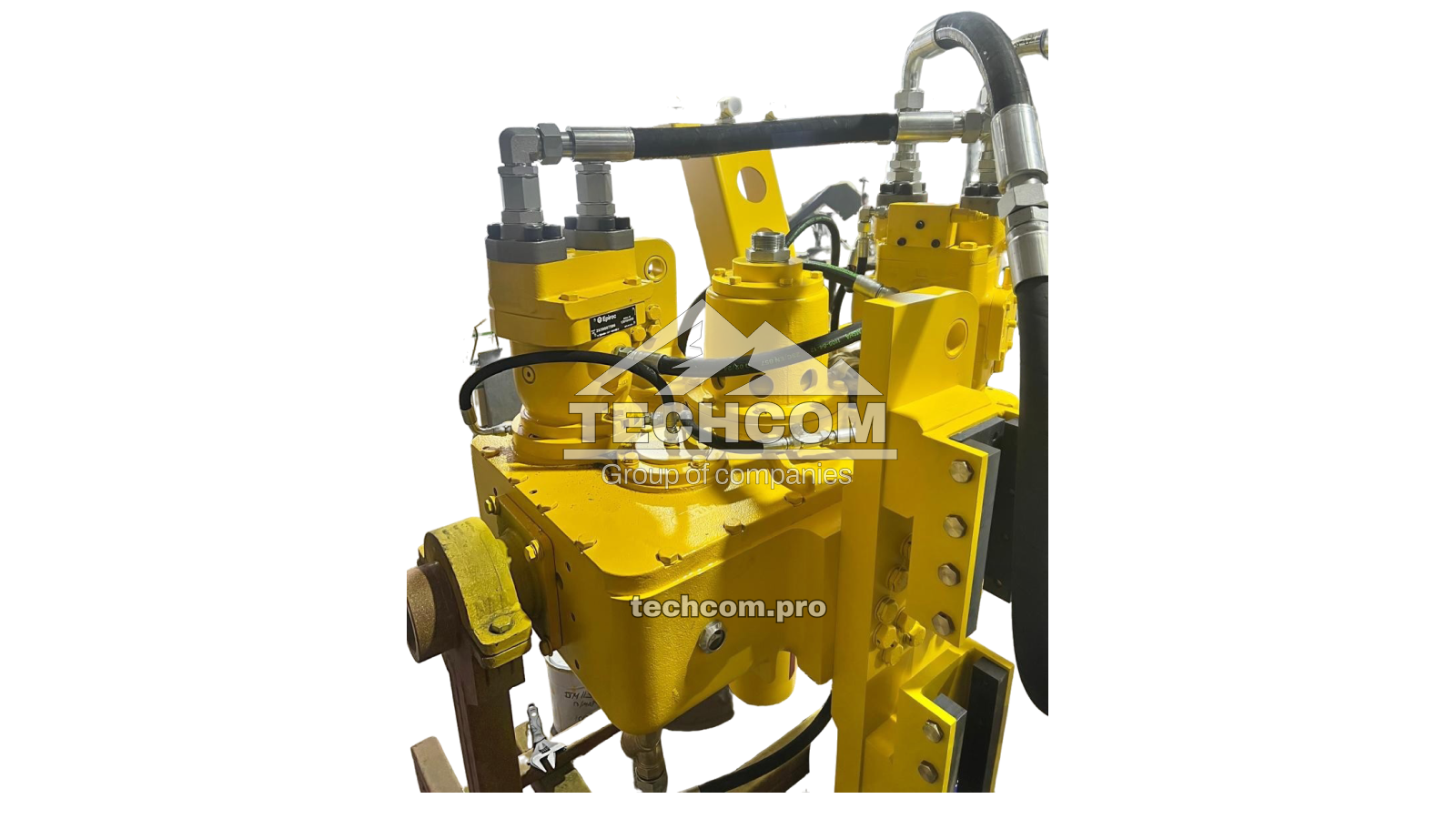

2658588670 Tête rotative Epiroc DM / DML

Numéro de pièce: 265858867 (2658 5886 70)

2658588670 Boîte de vitesses de la tête de rotation (2658 5886 70)

2658588670 est une boîte de vitesses de tête de rotation (élément de l’ensemble tête de rotation / unité de rotation) utilisée sur les foreuses de surface Epiroc. Ce module de transmission mécanique transfère la puissance du système d’entraînement vers la broche, réduit la vitesse de rotation et augmente le couple afin d’assurer une rotation stable et contrôlée pendant les opérations de forage.

Dans l’ensemble de tête de rotation, la boîte de vitesses fonctionne avec la broche, les roulements, les joints et les carters afin de maintenir la précision de forage, une bonne répartition des charges et des performances fiables dans des conditions d’exploitation exigeantes.

Ce composant est généralement associé aux équipements Epiroc (Atlas Copco) des séries DM et DML.

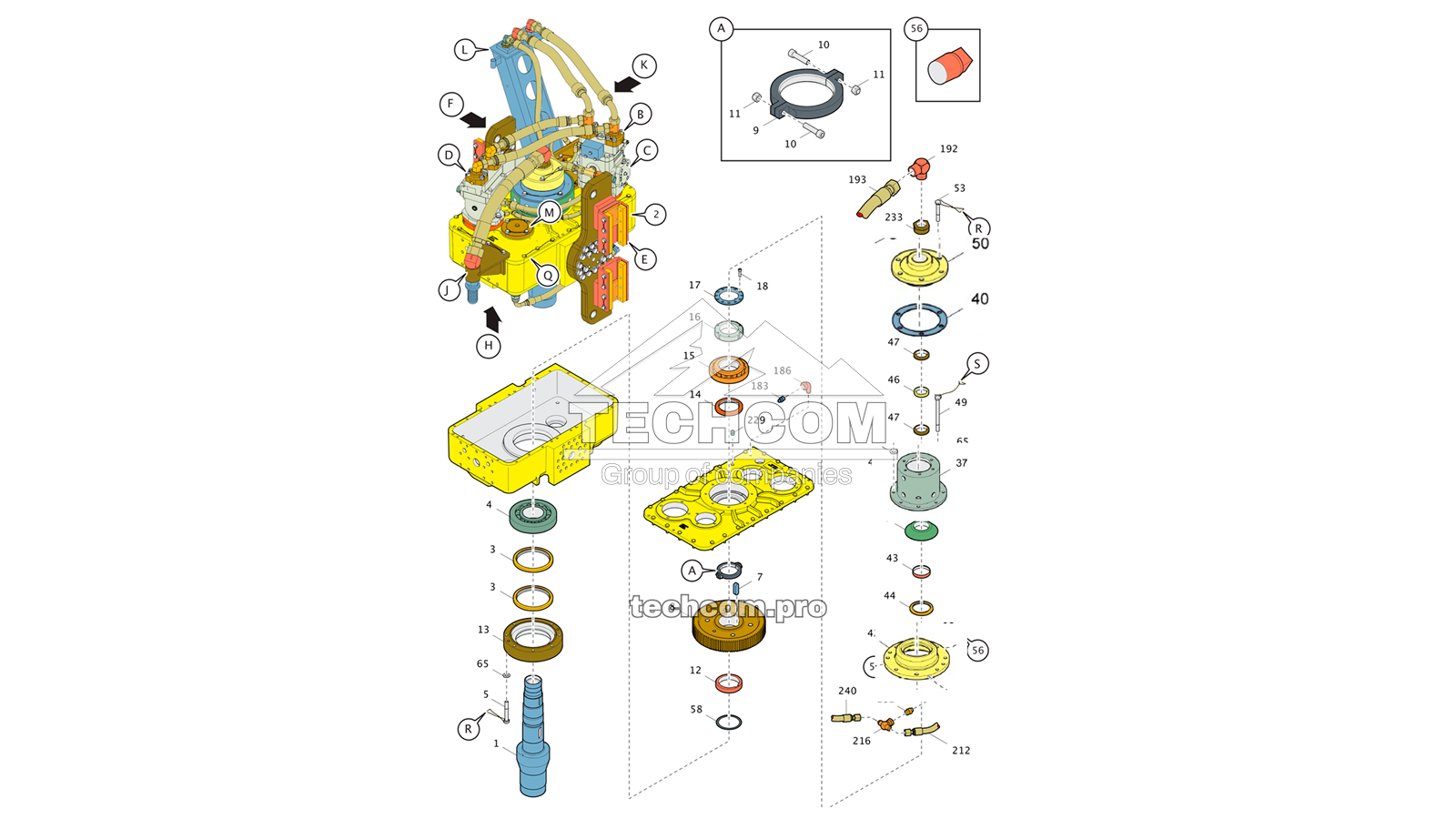

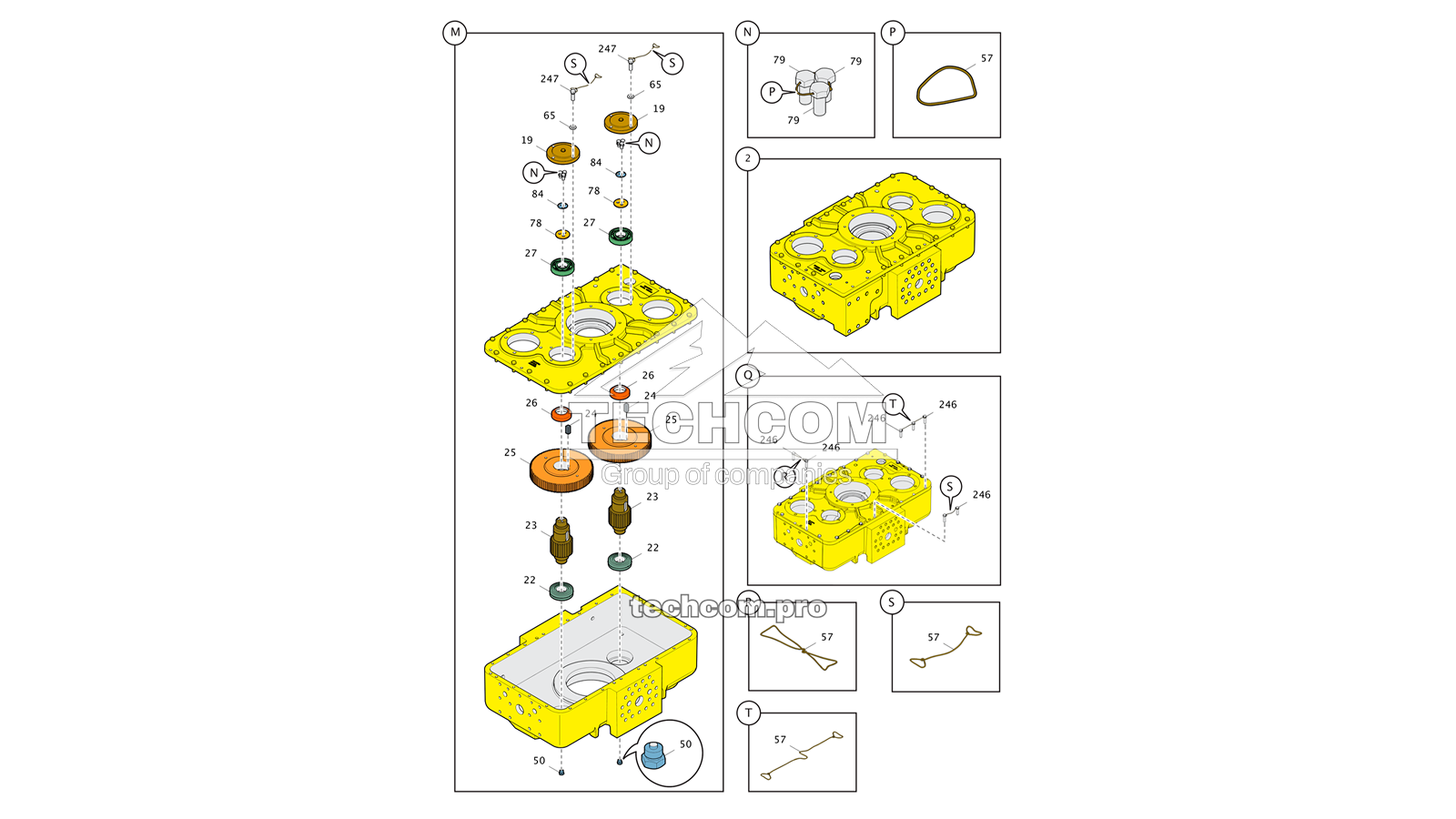

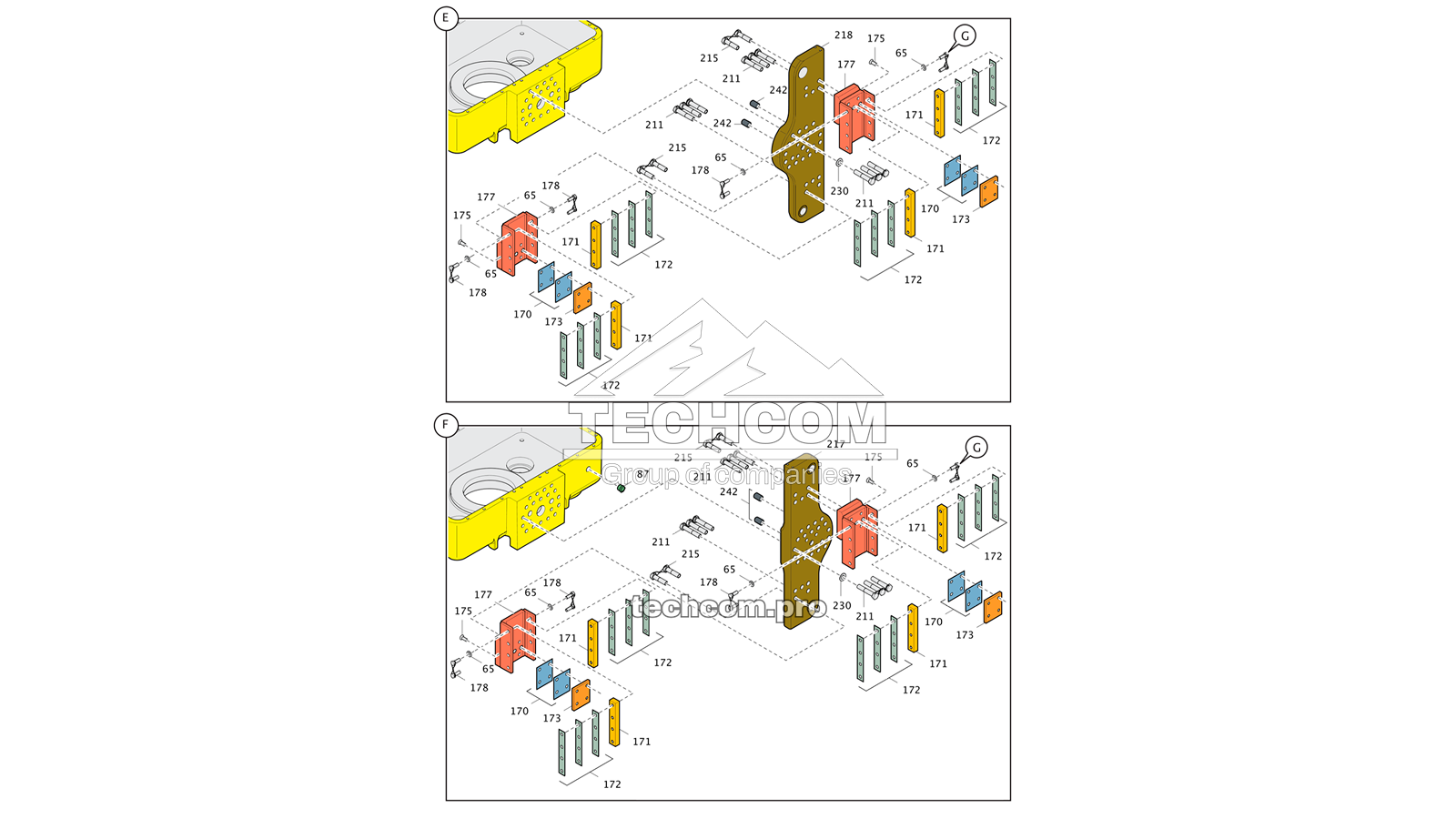

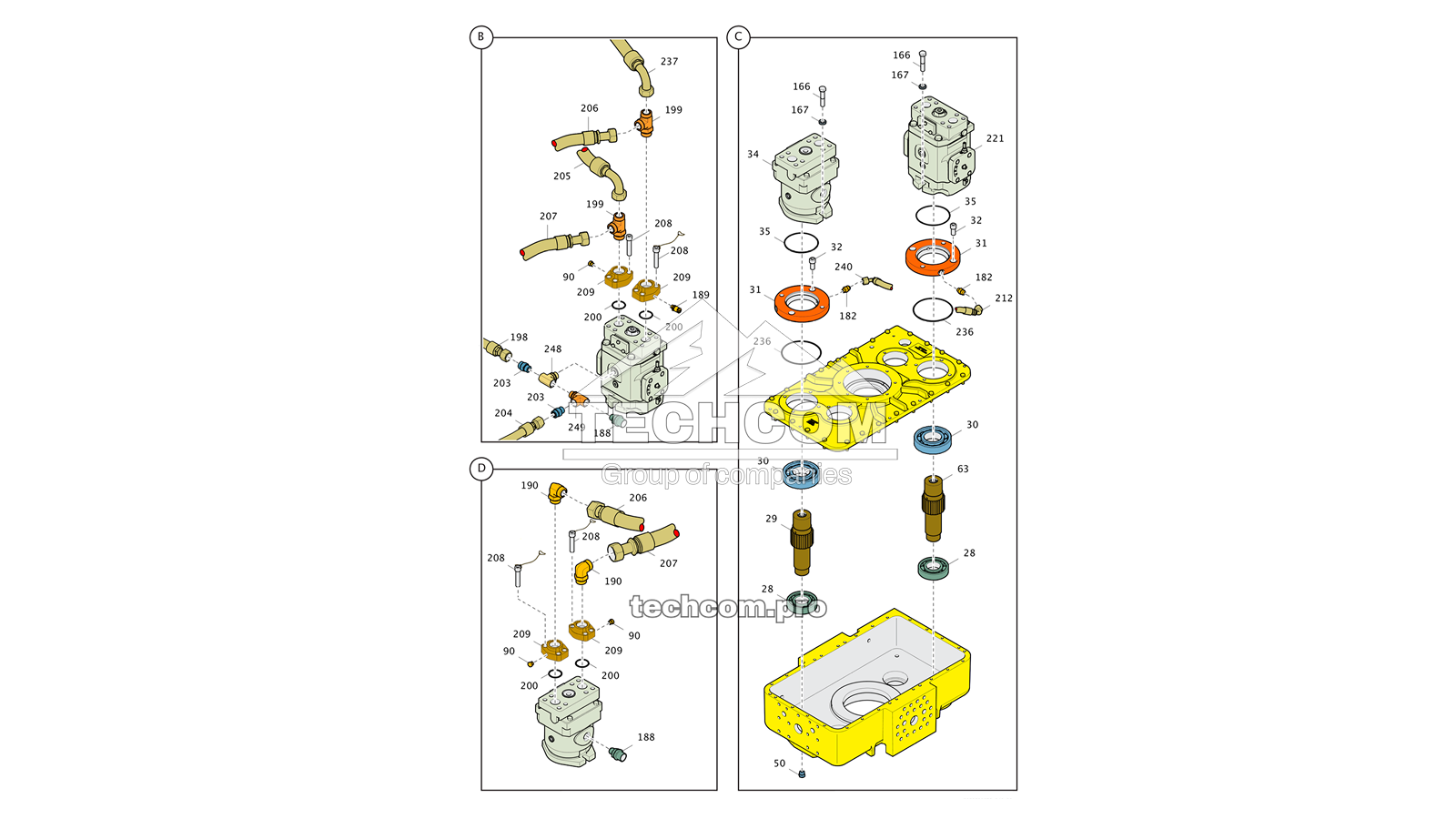

Pièces de rechange pour la boîte de vitesses de tête de rotation 2658588670

Ci-dessous se trouve la liste des pièces de l’ensemble boîte de vitesses de tête de rotation 2658588670, incluant les ensembles complets et les composants individuels utilisés dans la tête de rotation et l’unité de rotation.

Rep. Réf. Alt No. Désignation Qté
ENSEMBLE COMPLET 2658588670 2658 5886 70 TÊTE DE ROTATION, LUBRIFICATION 1
1 2658588971 2658 5889 71 BROCHE DE TÊTE DE ROTATION 1
2 2658564660 2658 5646 60 CARTER, MACHINE, TÊTE DE ROTATION 1
3 2657265258 2657 2652 58 JOINT SPI, LÈVRE SIMPLE 2
4 2695180600 2695 1806 00 ROULEMENT À ROULEAUX 1
5 2658470230 2658 4702 30 VIS 8
7 2657762502 2657 7625 02 CLAVETTE 1
8 2657936874 2657 9368 74 PIGNON DE SORTIE 1
9 2657762528 2657 7625 28 COLLIER DE BROCHE 1
10 2695055281 2695 0552 81 VIS, TÊTE SIX PANS CREUX (BTR) 2
11 2695958831 2695 9588 31 ÉCROU HEXAGONAL FREINÉ 2
12 2657762494 2657 7624 94 ENTRETOISE 1
13 2657090920 2657 0909 20 CARTER INFÉRIEUR 1
14 2652180585 2652 1805 85 JOINT SPI 1
15 2695382735 2695 3827 35 ROULEMENT À ROULEAUX 1
16 2657954422 2657 9544 22 ÉCROU DE ROULEMENT 1
17 2657954430 2657 9544 30 RONDELLE FREIN À LANGUETTE 1
18 2695270815 2695 2708 15 VIS 6
19 2658317585 2658 3175 85 COUVERCLE, ORIFICE DE ROULEMENT 2
20 2695919551 2695 9195 51 VIS 1
22 2695711156 2695 7111 56 ROULEMENT À ROULEAUX SPHÉRIQUE 2
23 2657191017 2657 1910 17 ARBRE INTERMÉDIAIRE 2
24 2657159139 2657 1591 39 CLAVETTE, ARBRE INTERMÉDIAIRE 2
25 2657159113 2657 1591 13 PIGNON INTERMÉDIAIRE 2
26 2657159121 2657 1591 21 ENTRETOISE, PIGNON INTERMÉDIAIRE 2
27 2659596051 2659 5960 51 ROULEMENT À BILLES 2
28 2695214037 2695 2140 37 ROULEMENT 2
29 2657170110 2657 1701 10 PIGNON D’ENTRÉE 1
30 2657363822 2657 3638 22 ROULEMENT À BILLES 2
31 2657799710 2657 7997 10 ADAPTATEUR, MOTEUR–POMPE DE LUBRIFICATION 2
32 2695055232 2695 0552 32 VIS, TÊTE SIX PANS CREUX (BTR) 4
34 2658607584 2658 6075 84 MOTEUR M6, CANELÉ 1
34.1 2654472170 2654 4721 70 KIT, ANNEAU D’ARRÊT 1
34.2 2654472147 2654 4721 47 KIT, JOINT M6F 1
34.3 2658367491 2658 3674 91 KIT, JOINT D’ARBRE 1
35 2695086724 2695 0867 24 JOINT TORIQUE (O-RING) 2
42 2650696160 2650 6961 60 CARTER 1
43 2650696103 2650 6961 03 DOUILLE D’USURE 1
44 2652164290 2652 1642 90 JOINT SPI 1
45 2650706761 2650 7067 61 DÉFLECTEUR (SLINGER) 1
46 2650701762 2650 7017 62 BAGUE / DOUILLE D’USURE 1
47 2650701754 2650 7017 54 GARNITURE (PACKING) 2
48 2650696152 2650 6961 52 PLAQUE 1
49 2658662163 2658 6621 63 VIS 4
50 2658450980 2658 4509 80 BOUCHON MAGNÉTIQUE, SAE-8, ORB 3
51 2650700764 2650 7007 64 JEU DE CALES (SHIM SET) 1
52 2652238706 2652 2387 06 CAPOT TOURNANT (SWIVEL CAP) 1
53 2658662170 2658 6621 70 VIS 4
56 2695033585 2695 0335 85 BOUCHON DE TUYAU, TÊTE CARRÉE, PLEIN 2
57 2658479211 2658 4792 11 FIL À FREINER 20GA, INOX 37
58 2657782708 2657 7827 08 PAQUET DE CALES (SHIM PACK) 1
59 2658537878 2658 5378 78 POMPE AUTORÉVERSIBLE, LUBRIFICATION 1
60 2658537885 2658 5378 85 SUPPORT, POMPE DE LUBRIFICATION 1
61 2657968968 2657 9689 68 ENSEMBLE FILTRE, HUILE DE LUBRIFICATION 1
61.1 2658456181 2658 4561 81 ÉLÉMENT 1
63 2657810400 2657 8104 00 PIGNON D’ENTRÉE, MODIFIÉ 1
63.1 2657170110 2657 1701 10 PIGNON D’ENTRÉE 1
64 2658456174 2658 4561 74 SUPPORT, FILTRE DE LUBRIFICATION 1
65 2695935003 2695 9350 03 RONDELLE PLATE, 1/2" 61
67 2695919569 2695 9195 69 VIS 2
74 2657342628 2657 3426 28 ENSEMBLE DE FLEXIBLE 1
78 2657191033 2657 1910 33 PLAQUE D’EXTRÉMITÉ 2
79 2658366210 2658 3662 10 VIS, TÊTE HEXAGONALE 6
82 2650829605 2650 8296 05 VANNE À BILLE, 1/2" 1
84 2657243719 2657 2437 19 CALE, POWERHEAD–ENGRENAGE DROIT 2
85 2695315214 2695 3152 14 MAMELON, NPTF DRYSEAL 1
87 2652253176 2652 2531 76 VOYANT (SIGHT GAUGE) 1
88 2695356960 2695 3569 60 RACCORD, FILET DROIT 1
90 2695343596 2695 3435 96 BOUCHON, TÊTE HEXAGONALE, AVEC JOINT TORIQUE 3
105 2659604170 2659 6041 70 RACCORD 1
108 2695775623 2695 7756 23 RACCORD HYDRAULIQUE 1
110 2695528808 2695 5288 08 ADAPTATEUR 1
119 2695303368 2695 3033 68 RACCORD, FILET DROIT 1
122 2695219721 2695 2197 21 RACCORD MÂLE, 37° 1
126 2695257325 2695 2573 25 BOUCHON, ÉVASÉ 37° 1
166 2695919866 2695 9198 66 VIS 4
167 2656951700 2656 9517 00 TUBE 4
169 2658487128 2658 4871 28 VIS, TÊTE HEX., 0.50X2.25L 5
170 2657149080 2657 1490 80 CALE (SHIM) 8
171 2657386427 2657 3864 27 BLOC GUIDE, TÊTE DE ROTATION LONGUE 8
172 2650624709 2650 6247 09 CALE, GUIDE 24
173 2657376832 2657 3768 32 GLISSIÈRE GUIDE, TÊTE DE ROTATION 4
175 2695442646 2695 4426 46 VIS, TÊTE FRAISÉE SIX PANS CREUX 16
176 2650344605 2650 3446 05 FIL À FREINER 18
177 2657883332 2657 8833 32 GLISSIÈRE GUIDE, TÊTE DE ROTATION 4
178 2695157731 2695 1577 31 VIS, TÊTE HEXAGONALE 32
181 2657496135 2657 4961 35 ENSEMBLE DE FLEXIBLE 1
182 2695372173 2695 3721 73 RACCORD HYDRAULIQUE 4
183 2695246724 2695 2467 24 RACCORD DE DÉCHARGE, HYDRAULIQUE 1
184 2695330692 2695 3306 92 COUDE 90°, FILET DROIT 2
185 2658508226 2658 5082 26 VIS, TÊTE HEXAGONALE 4
186 2695040952 2695 0409 52 COUDE DE RACCORDEMENT 90° (STREET) 1
187 2695934907 2695 9349 07 RONDELLE PLATE LARGE 4
188 2657568487 2657 5684 87 SOUPAPE DE DÉCHARGE (ATM) 2
189 2657328676 2657 3286 76 RACCORD, TEST 1
190 2657174070 2657 1740 70 RACCORD L90, 20OFSX20SAE 4
191 2657167934 2657 1679 34 RACCORD L90-120FSX12SAE 1
192 2695286910 2695 2869 10 COUDE 90°, MÂLE 1
193 2656999113 2656 9991 13 ENSEMBLE DE FLEXIBLE 1
194 2695279147 2695 2791 47 RACCORD HYDRAULIQUE 1
195 2657559577 2657 5595 77 SUPPORT DE FLEXIBLE, TÊTE DE ROTATION 1
196 2650023910 2650 0239 10 TIGE (STEM) 1
197 2657966871 2657 9668 71 SUPPORT DE FLEXIBLE 1
198 2657786782 2657 7867 82 ENSEMBLE DE FLEXIBLE, ARCTIC 1
199 2657308983 2657 3089 83 RACCORD COUDÉ (RNT), 20OFSX20SAE 2
200 2695086567 2695 0865 67 JOINT TORIQUE (O-RING) 4
201 2695650149 2695 6501 49 RÉDUCTEUR / EXPANDEUR 1
203 2657167942 2657 1679 42 RACCORD DROIT, 12OFSX12SAE 3
204 2657786790 2657 7867 90 ENSEMBLE DE FLEXIBLE, ARCTIC 1
205 2658317601 2658 3176 01 ENSEMBLE DE FLEXIBLE 1
206 2658258481 2658 2584 81 ENSEMBLE DE FLEXIBLE 1
207 2658258473 2658 2584 73 ENSEMBLE DE FLEXIBLE 1
208 2659603583 2659 6035 83 JEU DE BOULONS (BOLT SET) 4
209 2657213936 2657 2139 36 BLOC, BRIDE 4
210 2658380532 2658 3805 32 VIS, 3/4-10 X 1-1/2 6
211 2658366308 2658 3663 08 VIS, TÊTE HEXAGONALE 52
212 2656255243 2656 2552 43 ENSEMBLE DE FLEXIBLE 1
214 2695416731 2695 4167 31 ÉCROU, TÉ PIVOTANT (SWIVEL TEE) 1
215 2658366294 2658 3662 94 VIS, TÊTE HEXAGONALE 8
216 2695642484 2695 6424 84 RACCORD HYDRAULIQUE 1
217 2658589006 2658 5890 06 GUIDE USINÉ, CÔTÉ CABINE 1
217.1 2658588992 2658 5889 92 GUIDE MOULÉ, POWERHEAD (CÔTÉ CABINE) 1
217.2 2658589020 2658 5890 20 INSERT TREMPÉ 2
217.3 2658589027 2658 5890 27 GOUPILLE DE CISAILLEMENT 1
218 2658589013 2658 5890 13 GUIDE USINÉ, CÔTÉ NON CABINE 1
218.1 2658588999 2658 5889 99 GUIDE MOULÉ, POWERHEAD (CÔTÉ NON CABINE) 1
218.2 2658589020 2658 5890 20 INSERT TREMPÉ 2
218.3 2658589027 2658 5890 27 GOUPILLE DE CISAILLEMENT 1
221 2658607591 2658 6075 91 MOTEUR M6, CANELÉ 1
222 2657167298 2657 1672 98 VANNE, COMMANDE MOTEUR 1
223 2695920583 2695 9205 83 VIS, TÊTE HEXAGONALE 3
224 2695934998 2695 9349 98 RONDELLE PLATE 7
225 2657319618 2657 3196 18 RACCORD DROIT, 06OFSX06SAE 1
226 2657319626 2657 3196 26 RACCORD DROIT, 06OFSX08SAE 1
227 2657786733 2657 7867 33 ENSEMBLE DE FLEXIBLE, ARCTIC 1
229 2695033619 2695 0336 19 BOUCHON DE TUYAU, 1/2", TÊTE CARRÉE 1
230 2695935011 2695 9350 11 RONDELLE 40
231 2695920526 2695 9205 26 VIS HEXAGONALE 4
232 2658314209 2658 3142 09 BOUCHON 1
233 2695037354 2695 0373 54 DOUILLE 1
235 2658507463 2658 5074 63 CLAPET ANTI-RETOUR, 10 PSI 1
236 2695097929 2695 0979 29 JOINT TORIQUE (O-RING) 2
237 2658258457 2658 2584 57 ENSEMBLE DE FLEXIBLE 1
238 2657480774 2657 4807 74 ENSEMBLE DE FLEXIBLE 1
239 2658540615 2658 5406 15 ENSEMBLE DE FLEXIBLE 1
240 2657480766 2657 4807 66 ENSEMBLE DE FLEXIBLE 1
241 2657380099 2657 3800 99 ENSEMBLE DE FLEXIBLE 1
242 2657195570 2657 1955 70 GOUPILLE CYLINDRIQUE (DOWEL) 4
245 2695480109 2695 4801 09 RACCORD HYDRAULIQUE 90°, AVEC JOINT TORIQUE 1
246 2658366217 2658 3662 17 VIS, TÊTE HEXAGONALE 19
247 2695919577 2695 9195 77 VIS 8
248 2658566571 2658 5665 71 RACCORD EN T, -12 1
249 2657867335 2657 8673 35 RACCORD EN T 1
250 2695280541 2695 2805 41 RACCORD HYDRAULIQUE 1
251 2695364949 2695 3649 49 RACCORD HYDRAULIQUE 1
252 2659603971 2659 6039 71 CRÉPINE / FILTRE (STRAINER) 1
253 2695219747 2695 2197 47 RACCORD MÂLE, 37° 1

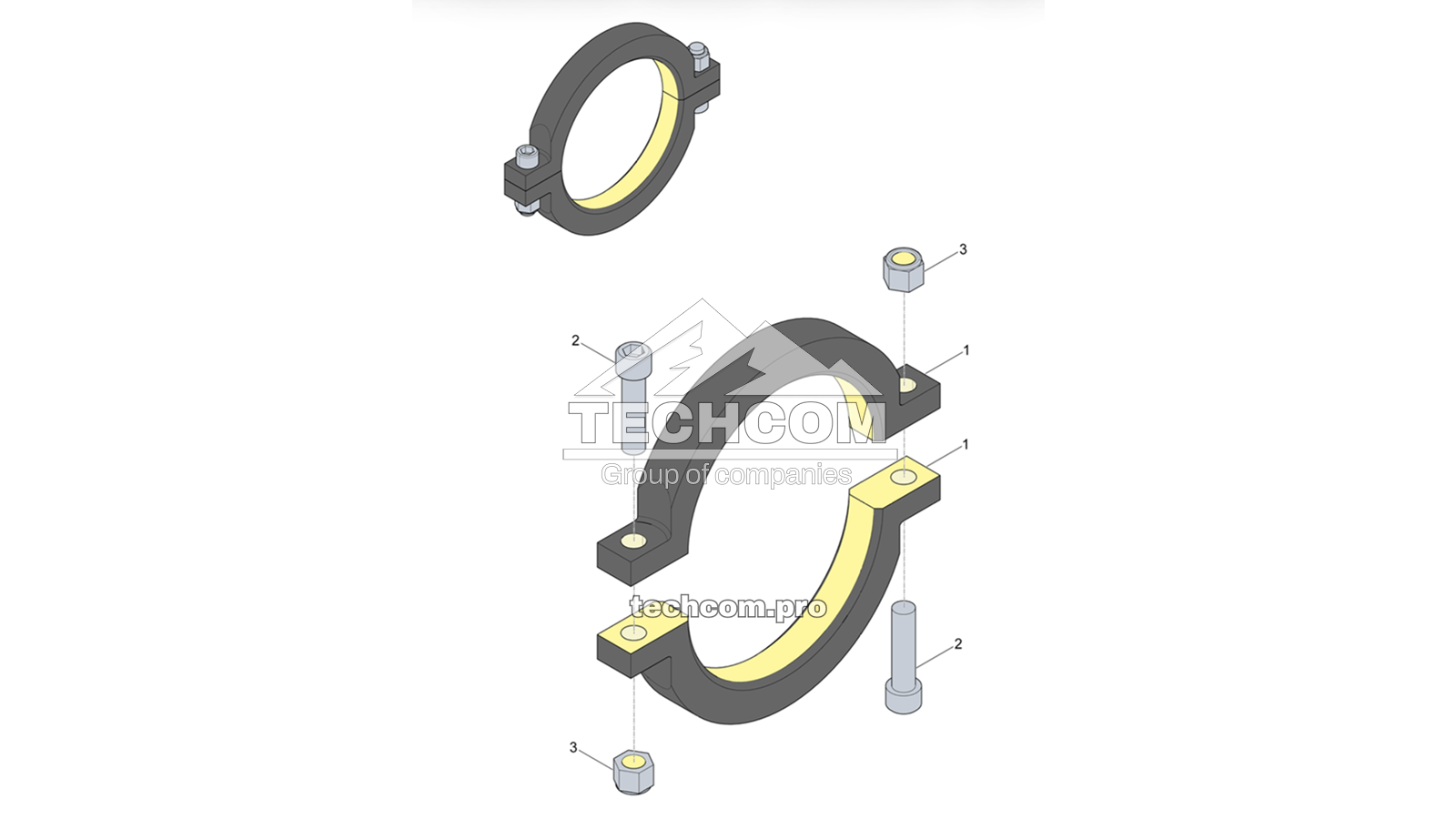

Collier de broche (sous-ensemble)

Rep. Réf. Alt No. Désignation Qté
ENSEMBLE COMPLET 2657762528 2657 7625 28 COLLIER DE BROCHE 1
1 2657762536 2657 7625 36 COLLIER 2
2 2695055281 2695 0552 81 VIS, TÊTE SIX PANS CREUX (BTR) 2
3 2695923322 2695 9233 22 ÉCROU FREIN ÉLASTIQUE 2

Assistance et fourniture

La boîte de vitesses de la tête de rotation 2658588670 est en stock pour une expédition rapide.

Contactez nos spécialistes pour l’identification des pièces, la vérification de compatibilité et l’assistance technique. Nous fournissons des boîtes de vitesses de tête de rotation et des composants d’unité de rotation compatibles pour les équipements de forage de surface, et pouvons vous aider à sélectionner la configuration adaptée à votre machine.

Compatible avec

Foreuse rotative Epiroc DML
