2658588670 Caja de engranajes del cabezal de rotación (2658 5886 70)

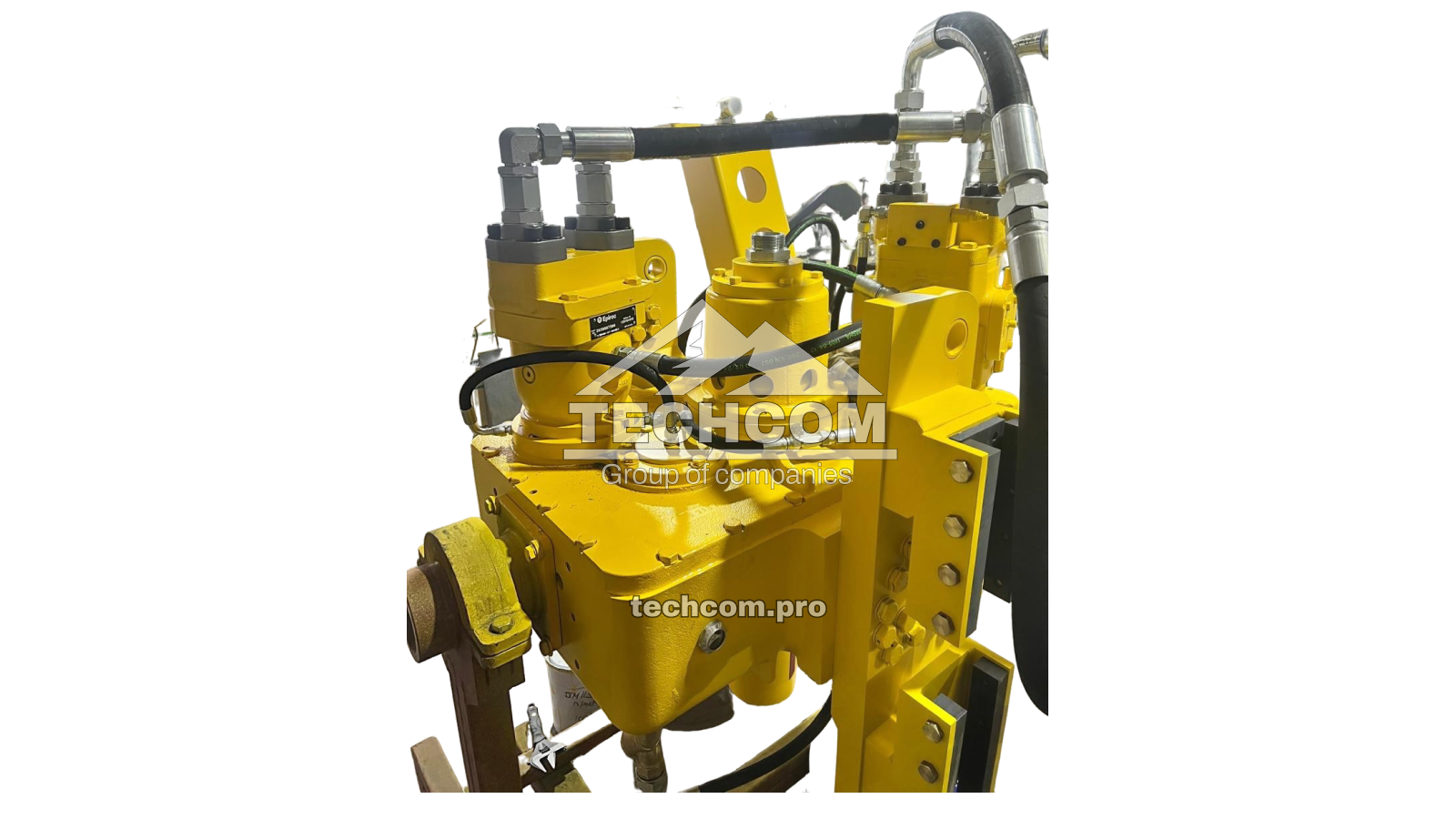

2658588670 es una caja de engranajes del cabezal de rotación (parte del conjunto de cabezal de rotación / unidad de rotación) utilizada en equipos de perforación de superficie Epiroc. Este módulo de transmisión mecánica transfiere la potencia del sistema de accionamiento al husillo, reduciendo la velocidad de giro y aumentando el par para proporcionar una rotación estable y controlada durante las operaciones de perforación.
En el conjunto del cabezal de rotación, la caja de engranajes trabaja junto con el husillo, rodamientos, sellos y carcasas para mantener la precisión de perforación, una correcta distribución de cargas y un rendimiento fiable en condiciones de trabajo exigentes.
Este componente suele estar asociado con equipos Epiroc (Atlas Copco) de las series DM y DML.
Repuestos para la caja de engranajes del cabezal de rotación 2658588670

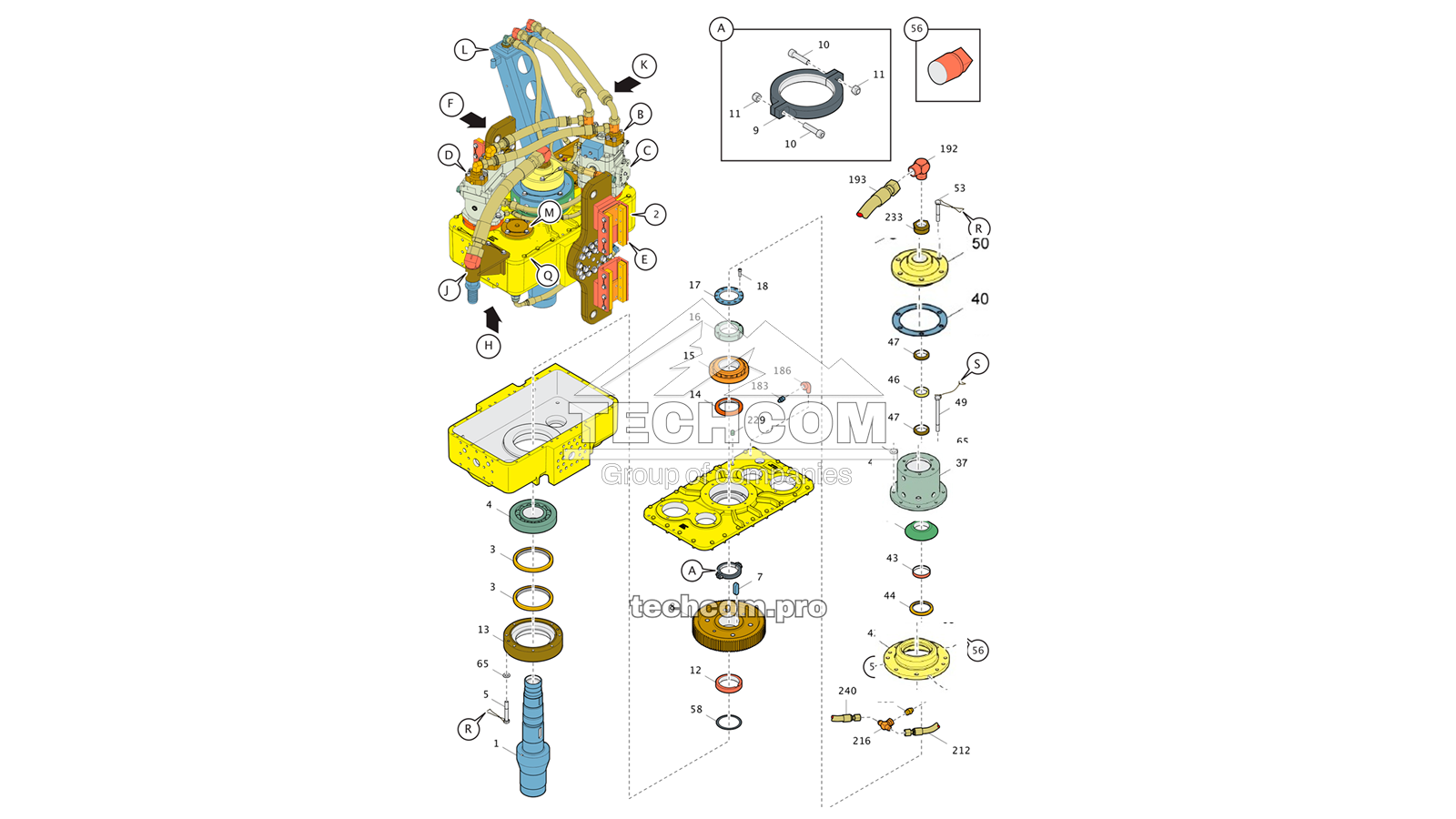

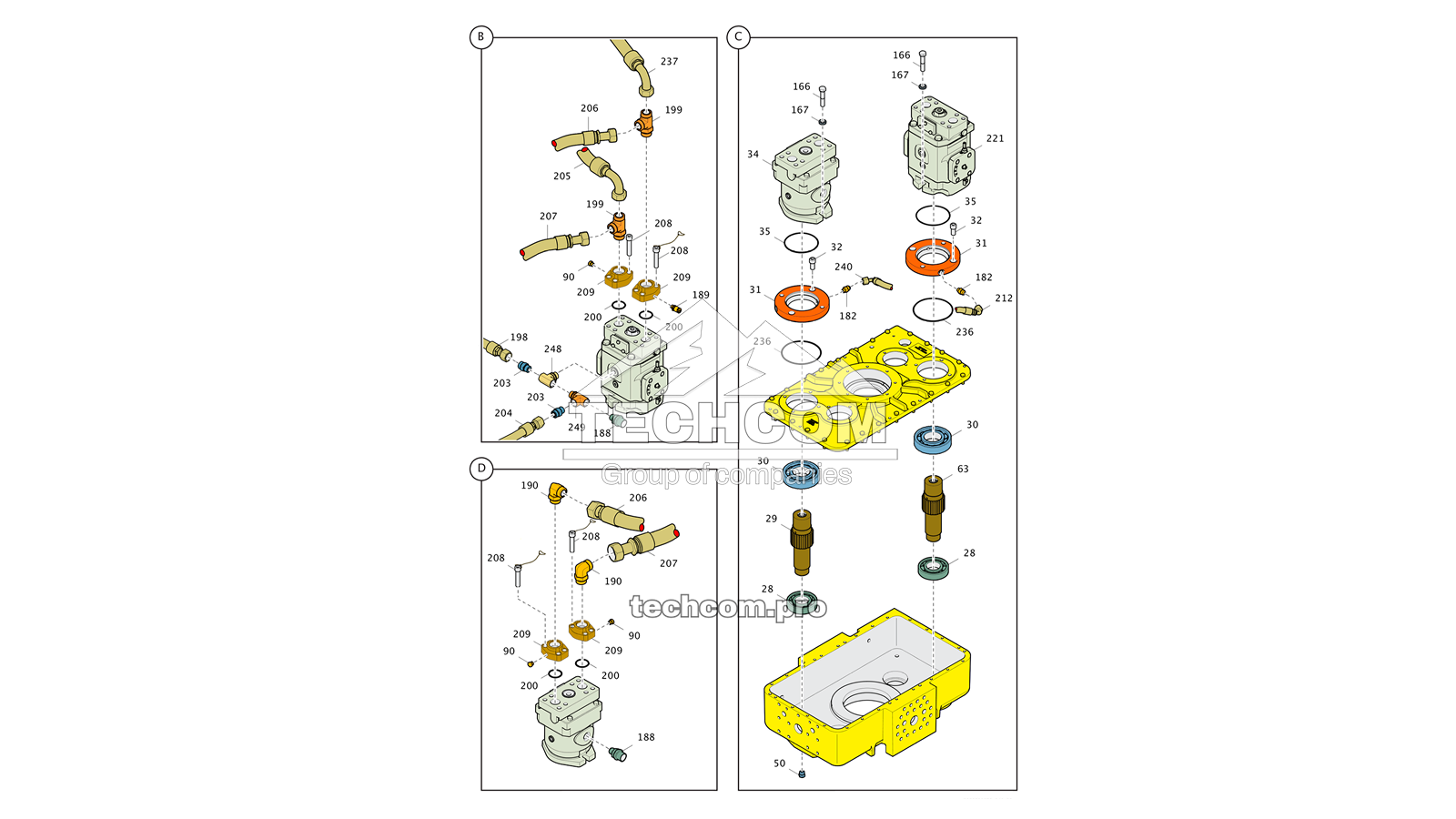

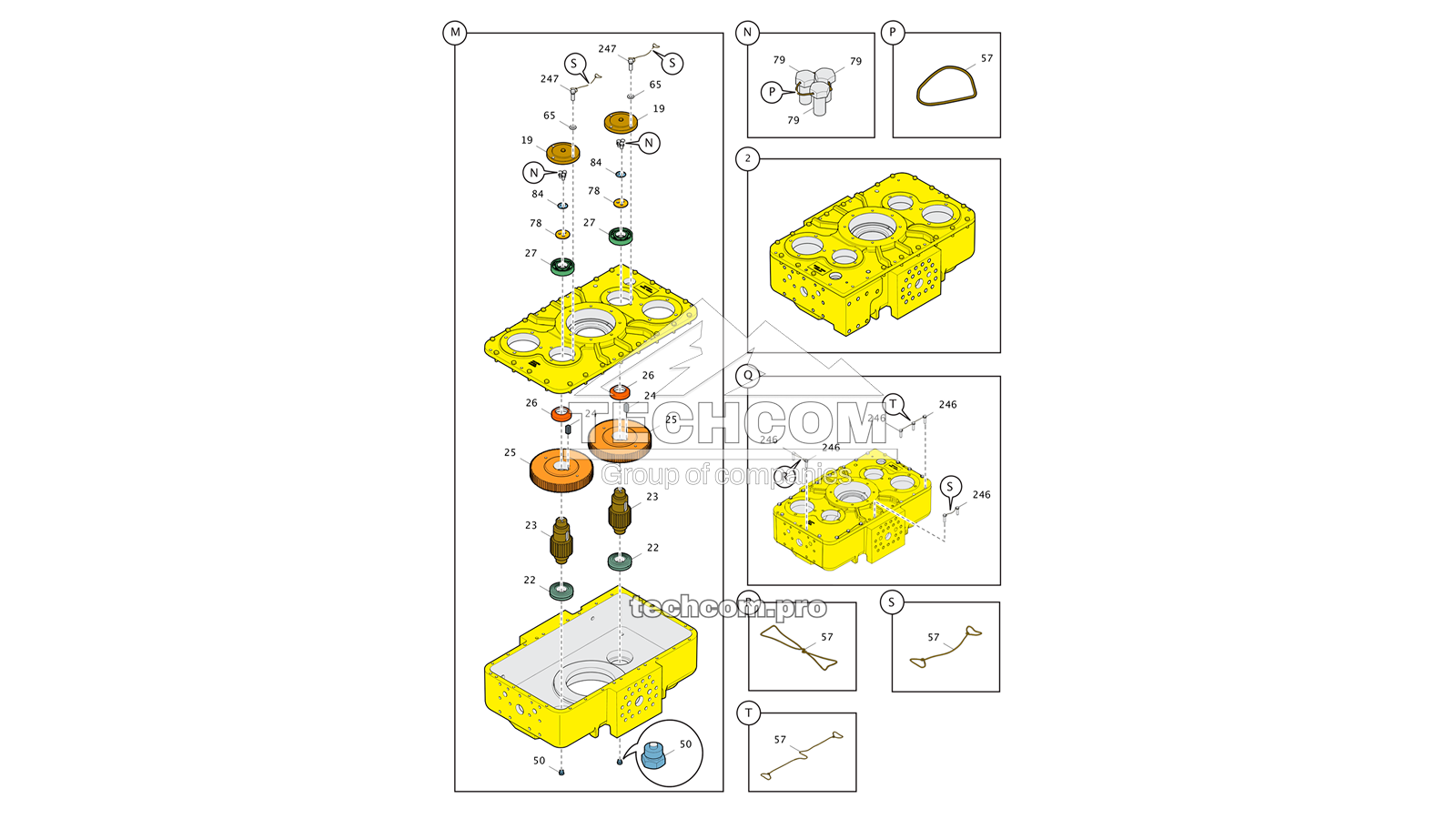

A continuación se muestra la lista de piezas del conjunto de caja de engranajes del cabezal de rotación 2658588670, incluyendo conjuntos completos y componentes individuales utilizados dentro del cabezal de rotación y la unidad de rotación.
| Ítem | N.º de pieza | Denominación | Cant. | Observaciones |
|---|---|---|---|---|
| CONJUNTO COMPLETO | 2658588670 | CABEZAL DE ROTACIÓN, LUBRICACIÓN | 1 | |
| 1 | 2658588971 | HUSILLO DEL CABEZAL DE ROTACIÓN | 1 | CABEZAL DE ROTACIÓN |
| 2 | 2658564660 | CARCASA, MÁQUINA, CABEZAL DE ROTACIÓN | 1 | CABEZAL DE ROTACIÓN |
| 3 | 2657265258 | RETÉN DE ACEITE, LABIO SIMPLE | 2 | LABIO SIMPLE |
| 4 | 2695180600 | RODAMIENTO DE RODILLOS | 1 | |
| 5 | 2658470230 | TORNILLO | 8 | |
| 7 | 2657762502 | CHAVETA | 1 | |
| 8 | 2657936874 | ENGRANAJE DE SALIDA | 1 | |
| 9 | 2657762528 | ABRAZADERA DEL HUSILLO | 1 | |
| 10 | 2695055281 | TORNILLO, CABEZA ALLEN | 2 | CABEZA ALLEN |
| 11 | 2695958831 | TUERCA HEXAGONAL AUTOBLOCANTE | 2 | TUERCA DE BLOQUEO, 10 MM, HEX-LOCK, 3/8-16UNC |
| 12 | 2657762494 | SEPARADOR | 1 | |
| 13 | 2657090920 | CARCASA INFERIOR | 1 | |
| 14 | 2652180585 | RETÉN DE ACEITE | 1 | |
| 15 | 2695382735 | RODAMIENTO DE RODILLOS | 1 | |
| 16 | 2657954422 | TUERCA DE FIJACIÓN DE RODAMIENTO | 1 | |
| 17 | 2657954430 | ARANDELA DE SEGURIDAD CON LENGÜETA | 1 | CON LENGÜETA |
| 18 | 2695270815 | TORNILLO | 6 | 5/16-18X1 |
| 19 | 2658317585 | TAPA DEL PUERTO DE RODAMIENTO | 2 | PUERTO DE RODAMIENTO |
| 20 | 2695919551 | TORNILLO | 1 | |
| 22 | 2695711156 | RODAMIENTO DE RODILLOS ESFÉRICO | 2 | ESFÉRICO, RODILLOS |
| 23 | 2657191017 | EJE INTERMEDIO | 2 | INTERMEDIO |
| 24 | 2657159139 | CHAVETA, EJE INTERMEDIO | 2 | EJE INTERMEDIO |
| 25 | 2657159113 | ENGRANAJE INTERMEDIO | 2 | INTERMEDIO |
| 26 | 2657159121 | SEPARADOR, ENGRANAJE INTERMEDIO | 2 | ENGRANAJE INTERMEDIO |
| 27 | 2659596051 | RODAMIENTO DE BOLAS | 2 | |
| 28 | 2695214037 | RODAMIENTO | 2 | |
| 29 | 2657170110 | PIÑÓN DE ENTRADA | 1 | |
| 30 | 2657363822 | RODAMIENTO DE BOLAS | 2 | |
| 31 | 2657799710 | ADAPTADOR, MOTOR–BOMBA DE LUBRICACIÓN | 2 | MOTOR–BOMBA DE LUBRICACIÓN |
| 32 | 2695055232 | TORNILLO, CABEZA ALLEN | 4 | CABEZA ALLEN |
| 34 | 2658607584 | MOTOR M6, ESTRIADO | 1 | ÍTEM INCLUYE POS. 34.1 A 34.3 |
| 34.1 | 2654472170 | KIT, ANILLO DE RETENCIÓN | 1 | ANILLO DE RETENCIÓN |
| 34.2 | 2654472147 | KIT, SELLO M6F | 1 | SELLO M6F |
| 34.3 | 2658367491 | KIT, SELLO DE EJE | 1 | SELLO DE EJE |
| 35 | 2695086724 | JUNTA TÓRICA (O-RING) | 2 | |
| 42 | 2650696160 | CARCASA | 1 | |
| 43 | 2650696103 | CASQUILLO DE DESGASTE | 1 | |
| 44 | 2652164290 | RETÉN DE ACEITE | 1 | |
| 45 | 2650706761 | DEFLECTOR (SLINGER) | 1 | |
| 46 | 2650701762 | BUJE DE DESGASTE | 1 | |
| 47 | 2650701754 | EMPAQUETADURA (PACKING) | 2 | |
| 48 | 2650696152 | PLACA | 1 | |
| 49 | 2658662163 | TORNILLO | 4 | |
| 50 | 2658450980 | TAPÓN MAGNÉTICO, SAE-8, ORB | 3 | MAGNÉTICO, SAE-8, ORB |
| 51 | 2650700764 | JUEGO DE CALCES (SHIM SET) | 1 | |
| 52 | 2652238706 | TAPA GIRATORIA (SWIVEL CAP) | 1 | |
| 53 | 2658662170 | TORNILLO | 4 | |
| 56 | 2695033585 | TAPÓN DE TUBERÍA, CABEZA CUADRADA, MACIZO | 2 | CABEZA CUADRADA, MACIZO, 1/8" |
| 57 | 2658479211 | ALAMBRE DE SEGURIDAD 20GA, INOX | 37 | 20GA, INOX |
| 58 | 2657782708 | PAQUETE DE CALCES (SHIM PACK) | 1 | |
| 59 | 2658537878 | BOMBA AUTORREVERSIBLE, LUBRICACIÓN | 1 | AUTORREVERSIBLE, LUBRICACIÓN |
| 60 | 2658537885 | SOPORTE, BOMBA DE LUBRICACIÓN | 1 | BOMBA DE LUBRICACIÓN |
| 61 | 2657968968 | CONJUNTO DE FILTRO, ACEITE DE LUBRICACIÓN | 1 | ÍTEM INCLUYE POS. 61.1 |
| 61.1 | 2658456181 | ELEMENTO | 1 | |
| 63 | 2657810400 | PIÑÓN DE ENTRADA, MODIFICADO | 1 | MODIFICADO, ÍTEM INCLUYE POS. 63.1 |
| 63.1 | 2657170110 | PIÑÓN DE ENTRADA | 1 | |
| 64 | 2658456174 | SOPORTE, FILTRO DE LUBRICACIÓN | 1 | FILTRO DE LUBRICACIÓN |
| 65 | 2695935003 | ARANDELA PLANA, 1/2" | 61 | PLANA, 1/2" |
| 67 | 2695919569 | TORNILLO | 2 | |
| 74 | 2657342628 | CONJUNTO DE MANGUERA | 1 | F12X019J--/J90 |
| 78 | 2657191033 | PLACA DE EXTREMO | 2 | |
| 79 | 2658366210 | TORNILLO, CABEZA HEXAGONAL | 6 | CABEZA HEXAGONAL |
| 82 | 2650829605 | VÁLVULA DE BOLA, 1/2" | 1 | 1/2" |
| 84 | 2657243719 | CALCE, POWERHEAD–ENGRANAJE RECTO | 2 | POWERHEAD–ENGRANAJE RECTO |
| 85 | 2695315214 | NIPLE, NPTF DRYSEAL | 1 | NPTF DRYSEAL |
| 87 | 2652253176 | MIRILLA (SIGHT GAUGE) | 1 | |
| 88 | 2695356960 | CONECTOR, ROSCA RECTA | 1 | ROSCA RECTA |
| 90 | 2695343596 | TAPÓN, CABEZA HEXAGONAL, CON JUNTA TÓRICA | 3 | CABEZA HEXAGONAL, JUNTA TÓRICA |
| 105 | 2659604170 | RACOR | 1 | L90, 12NPTX12JIC |
| 108 | 2695775623 | RACOR HIDRÁULICO | 1 | HIDRÁULICO |
| 110 | 2695528808 | ADAPTADOR | 1 | |
| 119 | 2695303368 | CONECTOR, ROSCA RECTA | 1 | ROSCA RECTA |
| 122 | 2695219721 | CONECTOR MACHO, 37° | 1 | MACHO, 37° |
| 126 | 2695257325 | TAPÓN, ABOMBARADO 37° | 1 | 57A10C11 |
| 166 | 2695919866 | TORNILLO | 4 | |
| 167 | 2656951700 | TUBO | 4 | |
| 169 | 2658487128 | TORNILLO, CABEZA HEX., 0.50X2.25L | 5 | CABEZA HEX., 0.50X2.25 |
| 170 | 2657149080 | CALCE (SHIM) | 8 | |
| 171 | 2657386427 | BLOQUE GUÍA, CABEZAL DE ROTACIÓN LARGO | 8 | CABEZAL DE ROTACIÓN LARGO |
| 172 | 2650624709 | CALCE, GUÍA | 24 | |
| 173 | 2657376832 | CORREDERA GUÍA, CABEZAL DE ROTACIÓN | 4 | CABEZAL DE ROTACIÓN |
| 175 | 2695442646 | TORNILLO, CABEZA PLANA ALLEN | 16 | CABEZA PLANA ALLEN |
| 176 | 2650344605 | ALAMBRE DE SEGURIDAD | 18 | 16GA, NEGRO RECOCIDO |
| 177 | 2657883332 | CORREDERA GUÍA, CABEZAL DE ROTACIÓN | 4 | CABEZAL DE ROTACIÓN |
| 178 | 2695157731 | TORNILLO, CABEZA HEXAGONAL | 32 | CABEZA HEX., 1/2 X 1.5" |
| 181 | 2657496135 | CONJUNTO DE MANGUERA | 1 | F08X017J--/J90 |
| 182 | 2695372173 | RACOR HIDRÁULICO | 4 | HIDRÁULICO |
| 183 | 2695246724 | RACOR DE ALIVIO, HIDRÁULICO | 1 | HIDRÁULICO |
| 184 | 2695330692 | CODO 90°, ROSCA RECTA | 2 | 90°, ROSCA RECTA |
| 185 | 2658508226 | TORNILLO, CABEZA HEXAGONAL | 4 | CABEZA HEXAGONAL |
| 186 | 2695040952 | CODO DE EMPALME 90° (STREET) | 1 | STREET, 90°, 1/8 NPT |
| 187 | 2695934907 | ARANDELA PLANA ANCHA | 4 | PLANA, ANCHA |
| 188 | 2657568487 | VÁLVULA DE ALIVIO (ATM) | 2 | ALIVIO (ATM) |
| 189 | 2657328676 | RACOR, PRUEBA | 1 | PRUEBA |
| 190 | 2657174070 | RACOR L90, 20OFSX20SAE | 4 | L90, 20OFS X20SAE |
| 191 | 2657167934 | RACOR L90-120FSX12SAE | 1 | L90-120FSX12SAE |
| 192 | 2695286910 | CODO 90°, MACHO | 1 | 90° MACHO |
| 193 | 2656999113 | CONJUNTO DE MANGUERA | 1 | E32X022J--/J-- |
| 194 | 2695279147 | RACOR HIDRÁULICO | 1 | HIDRÁULICO |
| 195 | 2657559577 | SOPORTE DE MANGUERA, CABEZAL DE ROTACIÓN | 1 | MANGUERA, CABEZAL DE ROTACIÓN |
| 196 | 2650023910 | VÁSTAGO (STEM) | 1 | |
| 197 | 2657966871 | SOPORTE DE MANGUERA | 1 | MANGUERA |
| 198 | 2657786782 | CONJUNTO DE MANGUERA, ÁRTICO | 1 | ÁRTICO, CA12X034A--/A-- |
| 199 | 2657308983 | RACOR ACODADO (RNT), 20OFSX20SAE | 2 | RNT, 20OFS X20SAE |
| 200 | 2695086567 | JUNTA TÓRICA (O-RING) | 4 | |
| 201 | 2695650149 | REDUCTOR / EXPANSOR | 1 | EXPANSOR |
| 203 | 2657167942 | RACOR RECTO, 12OFSX12SAE | 3 | RECTO, 12OFS X12SAE |
| 204 | 2657786790 | CONJUNTO DE MANGUERA, ÁRTICO | 1 | ÁRTICO, CA12X019A--/A-- |
| 205 | 2658317601 | CONJUNTO DE MANGUERA | 1 | P20X021A--/A90 |
| 206 | 2658258481 | CONJUNTO DE MANGUERA | 1 | P20X024A--/A-- |
| 207 | 2658258473 | CONJUNTO DE MANGUERA | 1 | P20X018A--/A-- |
| 208 | 2659603583 | JUEGO DE PERNOS (BOLT SET) | 4 | |
| 209 | 2657213936 | BLOQUE, BRIDA | 4 | |
| 210 | 2658380532 | TORNILLO, 3/4-10 X 1-1/2 | 6 | 3/4-10 X 1-1/2 |
| 211 | 2658366308 | TORNILLO, CABEZA HEXAGONAL | 52 | CABEZA HEXAGONAL |
| 212 | 2656255243 | CONJUNTO DE MANGUERA | 1 | F08X011J--/J90 |
| 214 | 2695416731 | TUERCA, TEE GIRATORIA (SWIVEL TEE) | 1 | |
| 215 | 2658366294 | TORNILLO, CABEZA HEXAGONAL | 8 | CABEZA HEXAGONAL |
| 216 | 2695642484 | RACOR HIDRÁULICO | 1 | HIDRÁULICO |
| 217 | 2658589006 | GUÍA MECANIZADA, LADO CABINA | 1 | ÍTEM INCLUYE POS. 217.1 A 217.3 |
| 217.1 | 2658588992 | GUÍA FUNDIDA, POWERHEAD (LADO CABINA) | 1 | POWERHEAD CS |
| 217.2 | 2658589020 | INSERTO ENDURECIDO | 2 | ENDURECIDO |
| 217.3 | 2658589027 | PASADOR DE CIZALLA | 1 | |
| 218 | 2658589013 | GUÍA MECANIZADA, SIN LADO CABINA | 1 | ÍTEM INCLUYE POS. 218.1 A 218.3 |
| 218.1 | 2658588999 | GUÍA FUNDIDA, POWERHEAD (SIN LADO CABINA) | 1 | POWERHEAD NCS |
| 218.2 | 2658589020 | INSERTO ENDURECIDO | 2 | ENDURECIDO |
| 218.3 | 2658589027 | PASADOR DE CIZALLA | 1 | |
| 221 | 2658607591 | MOTOR M6, ESTRIADO | 1 | M6, ESTRIADO |
| 222 | 2657167298 | VÁLVULA, CONTROL DE MOTOR | 1 | CONTROL DE MOTOR |
| 223 | 2695920583 | TORNILLO, CABEZA HEXAGONAL | 3 | CABEZA HEXAGONAL |
| 224 | 2695934998 | ARANDELA PLANA | 7 | PLANA, 5/16" |
| 225 | 2657319618 | RACOR RECTO, 06OFSX06SAE | 1 | RECTO, 06OFS X06SAE |
| 226 | 2657319626 | RACOR RECTO, 06OFSX08SAE | 1 | RECTO, 06OFS X08SAE |
| 227 | 2657786733 | CONJUNTO DE MANGUERA, ÁRTICO | 1 | ÁRTICO, CA06X008A--/A90 |
| 229 | 2695033619 | TAPÓN DE TUBERÍA, 1/2", CABEZA CUADRADA | 1 | 1/2" CABEZA CUADRADA |
| 230 | 2695935011 | ARANDELA | 40 | |
| 231 | 2695920526 | TORNILLO HEXAGONAL | 4 | HEXAGONAL |
| 232 | 2658314209 | TAPÓN | 1 | |
| 233 | 2695037354 | CASQUILLO | 1 | |
| 235 | 2658507463 | VÁLVULA DE RETENCIÓN, 10 PSI | 1 | 10 PSI |
| 236 | 2695097929 | JUNTA TÓRICA (O-RING) | 2 | |
| 237 | 2658258457 | CONJUNTO DE MANGUERA | 1 | P20X027A--/A90 |
| 238 | 2657480774 | CONJUNTO DE MANGUERA | 1 | F08X019J--/J90 |
| 239 | 2658540615 | CONJUNTO DE MANGUERA | 1 | F08X07J--/J90 |
| 240 | 2657480766 | CONJUNTO DE MANGUERA | 1 | F08X009J--/J90 |
| 241 | 2657380099 | CONJUNTO DE MANGUERA | 1 | F06X029A--/A90 |
| 242 | 2657195570 | PASADOR, ESPIGA (DOWEL) | 4 | |
| 245 | 2695480109 | RACOR HIDRÁULICO 90°, CON JUNTA TÓRICA | 1 | HIDRÁULICO 90°, JUNTA TÓRICA |
| 246 | 2658366217 | TORNILLO, CABEZA HEXAGONAL | 19 | CABEZA HEXAGONAL |
| 247 | 2695919577 | TORNILLO | 8 | |
| 248 | 2658566571 | RACOR EN T, -12 | 1 | |
| 249 | 2657867335 | RACOR EN T | 1 | |
| 250 | 2695280541 | RACOR HIDRÁULICO | 1 | HIDRÁULICO |
| 251 | 2695364949 | RACOR HIDRÁULICO | 1 | HIDRÁULICO |
| 252 | 2659603971 | COLADOR / FILTRO (STRAINER) | 1 | CABEZAL DE ROTACIÓN |
| 253 | 2695219747 | CONECTOR MACHO, 37° | 1 | MACHO, 37° |

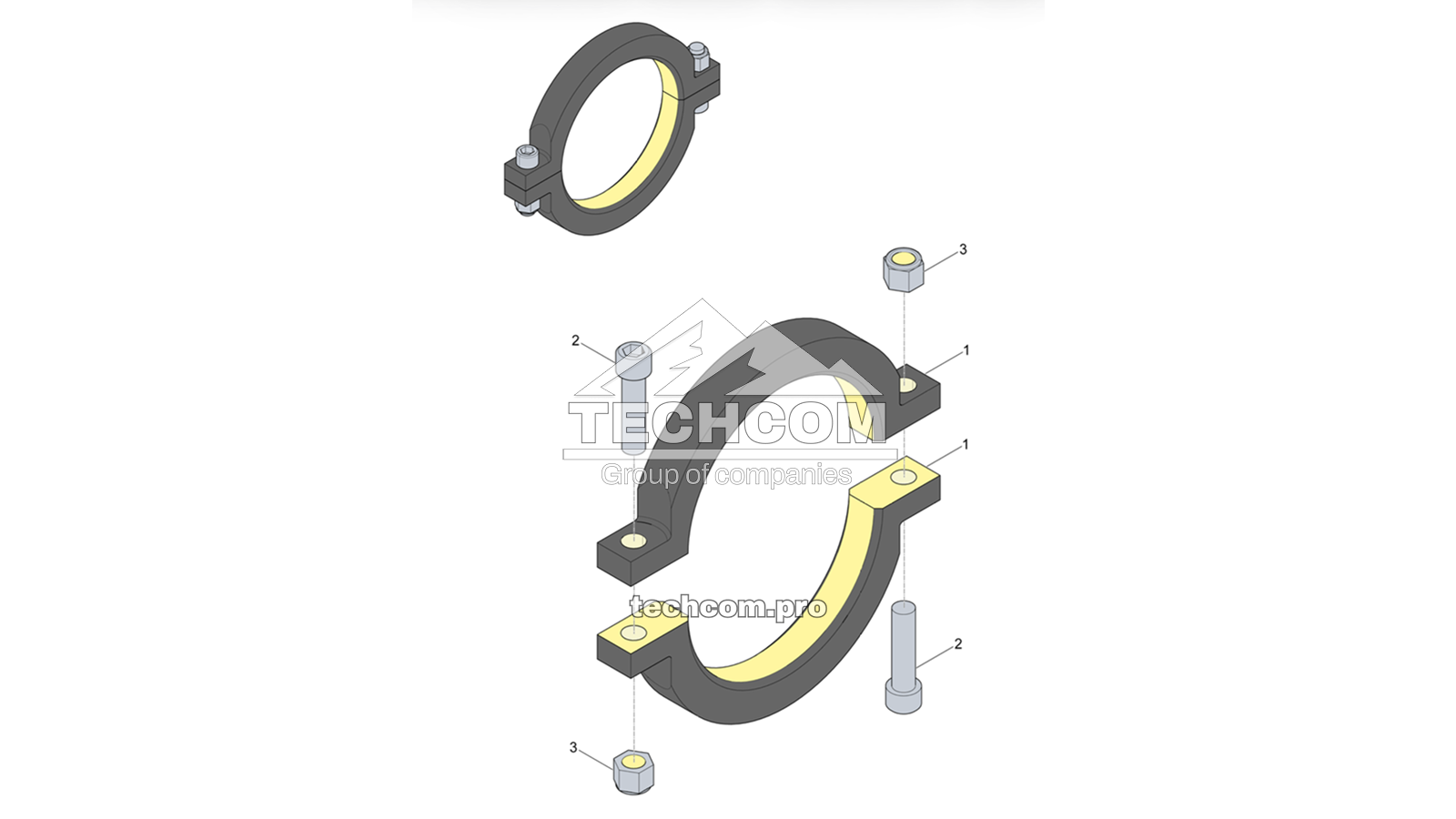

Abrazadera del husillo (subconjunto)
| Ítem | N.º de pieza | Denominación | Cant. | Observaciones |
|---|---|---|---|---|
| CONJUNTO COMPLETO | 2657762528 | ABRAZADERA DEL HUSILLO | 1 | |
| 1 | 2657762536 | ABRAZADERA | 2 | |
| 2 | 2695055281 | TORNILLO, CABEZA ALLEN | 2 | CABEZA ALLEN |
| 3 | 2695923322 | TUERCA AUTOBLOCANTE ELÁSTICA | 2 | AUTOBLOCANTE ELÁSTICA |
Soporte y suministro
La caja de engranajes del cabezal de rotación 2658588670 está en stock para envío rápido.
Contacta con nuestros especialistas para identificación de piezas, verificación de compatibilidad y soporte técnico. Suministramos cajas de engranajes del cabezal de rotación y componentes compatibles de la unidad de rotación para equipos de perforación de superficie, y podemos ayudarte a seleccionar la configuración correcta para tu equipo.
