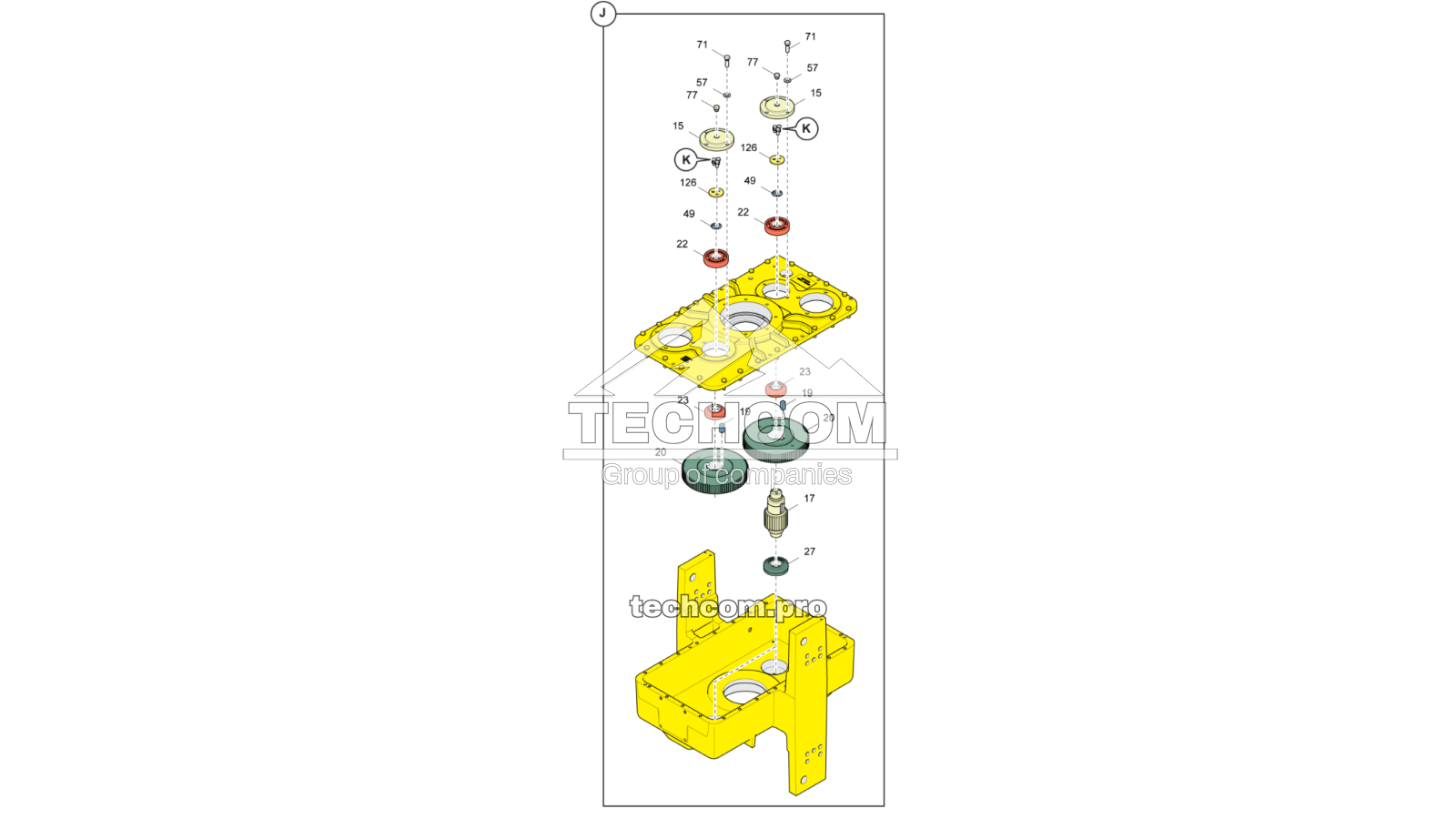

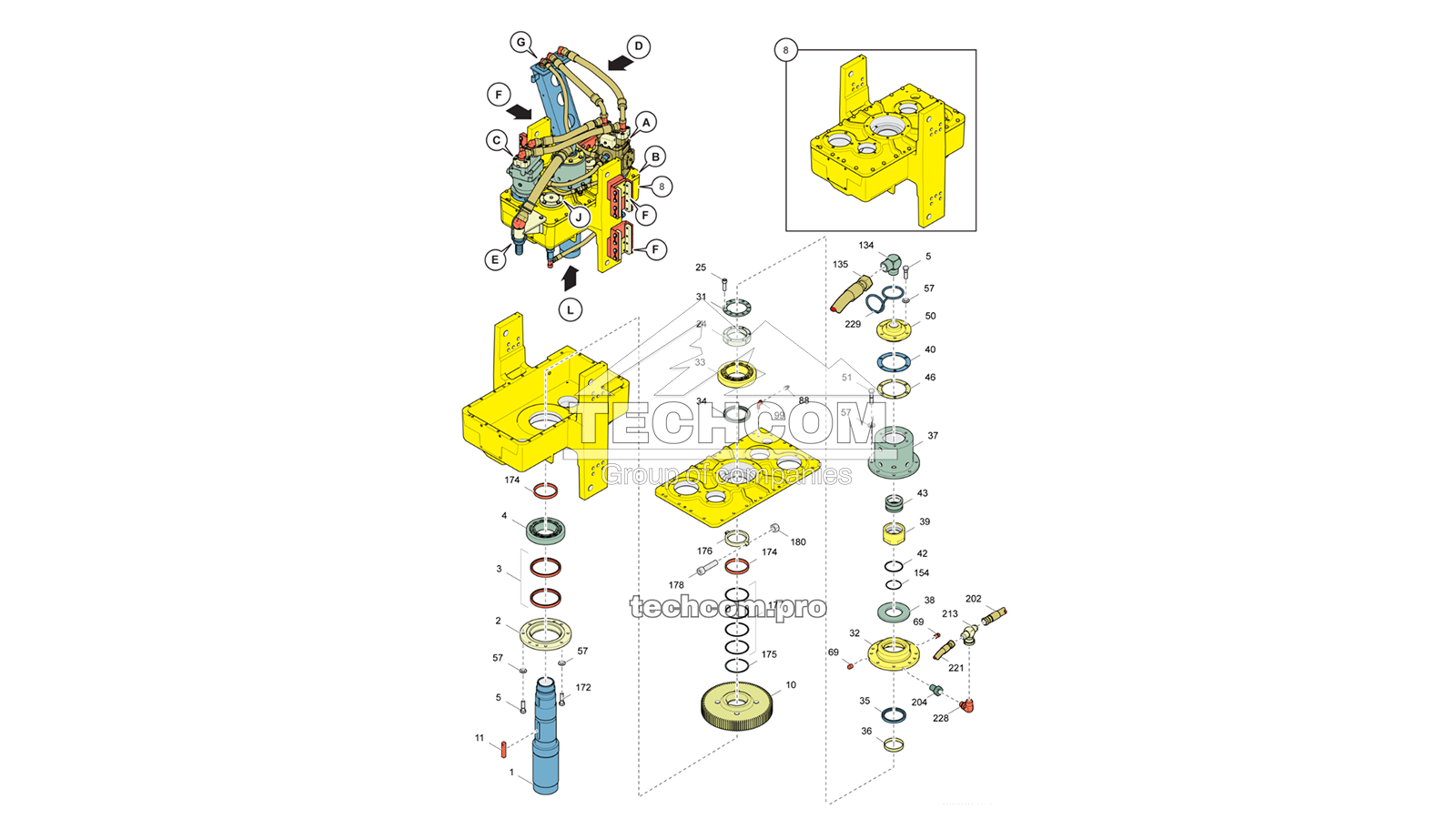

2657922023 Tête de rotation, haute vitesse, lubrifiée (2657 9220 23)

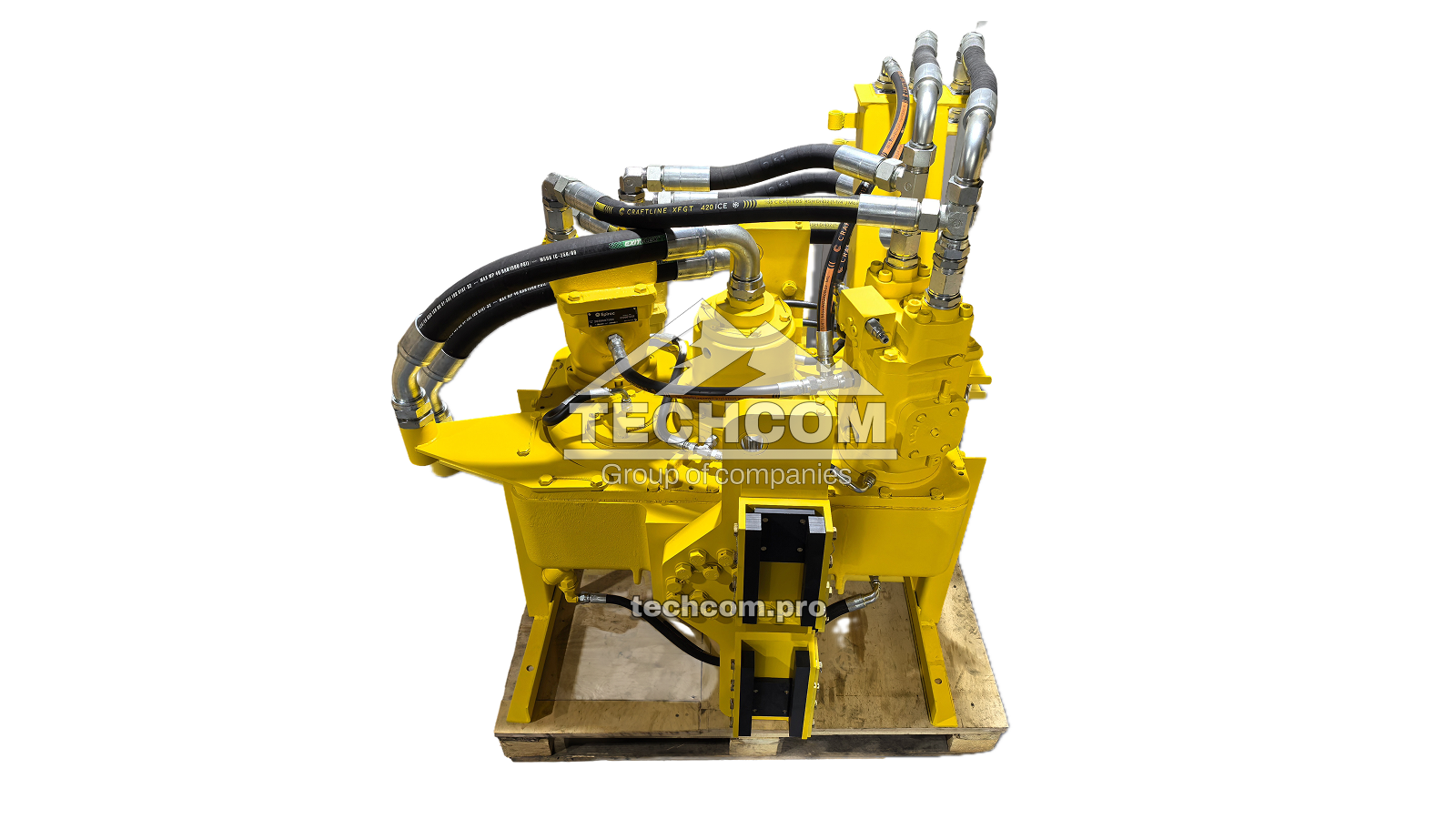

2657922023 est un ensemble de tête de rotation lubrifiée à haute vitesse utilisé sur les foreuses de surface Epiroc / Atlas Copco. Cette tête de rotation transmet la puissance d’entraînement au mandrin, permet une rotation contrôlée à haute vitesse et garantit une transmission stable du couple pendant les opérations de forage.
L’ensemble comprend l’entraînement final du mandrin, les carters, roulements, engrenages, moteurs hydrauliques, pompe de lubrification, éléments filtrants, flexibles, raccords et composants de guidage nécessaires au fonctionnement fiable de l’unité de rotation dans des conditions de travail exigeantes.
Cette configuration de tête de rotation est associée à la plateforme de forage DM45/HP et aux applications de forage de surface correspondantes.

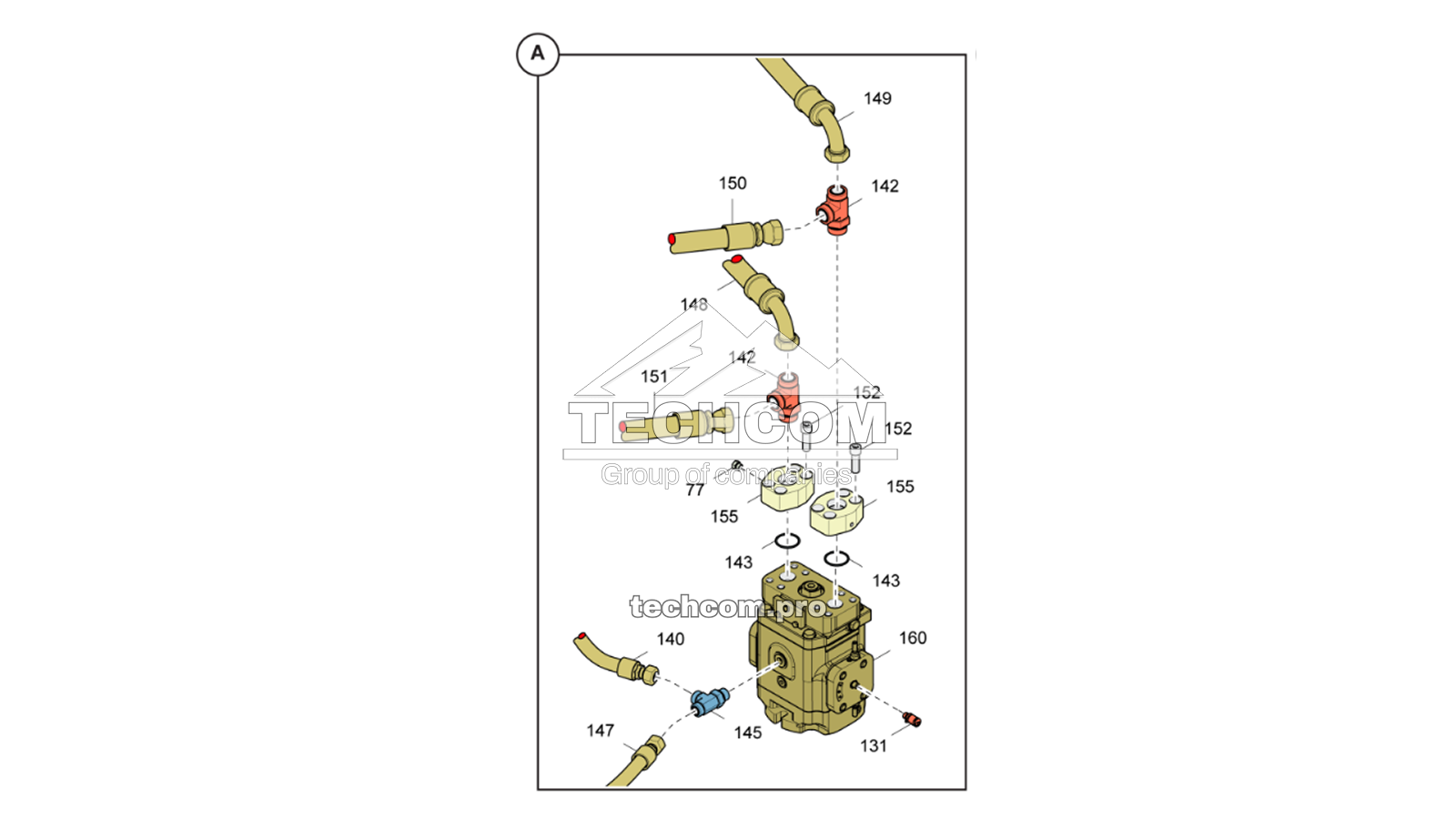

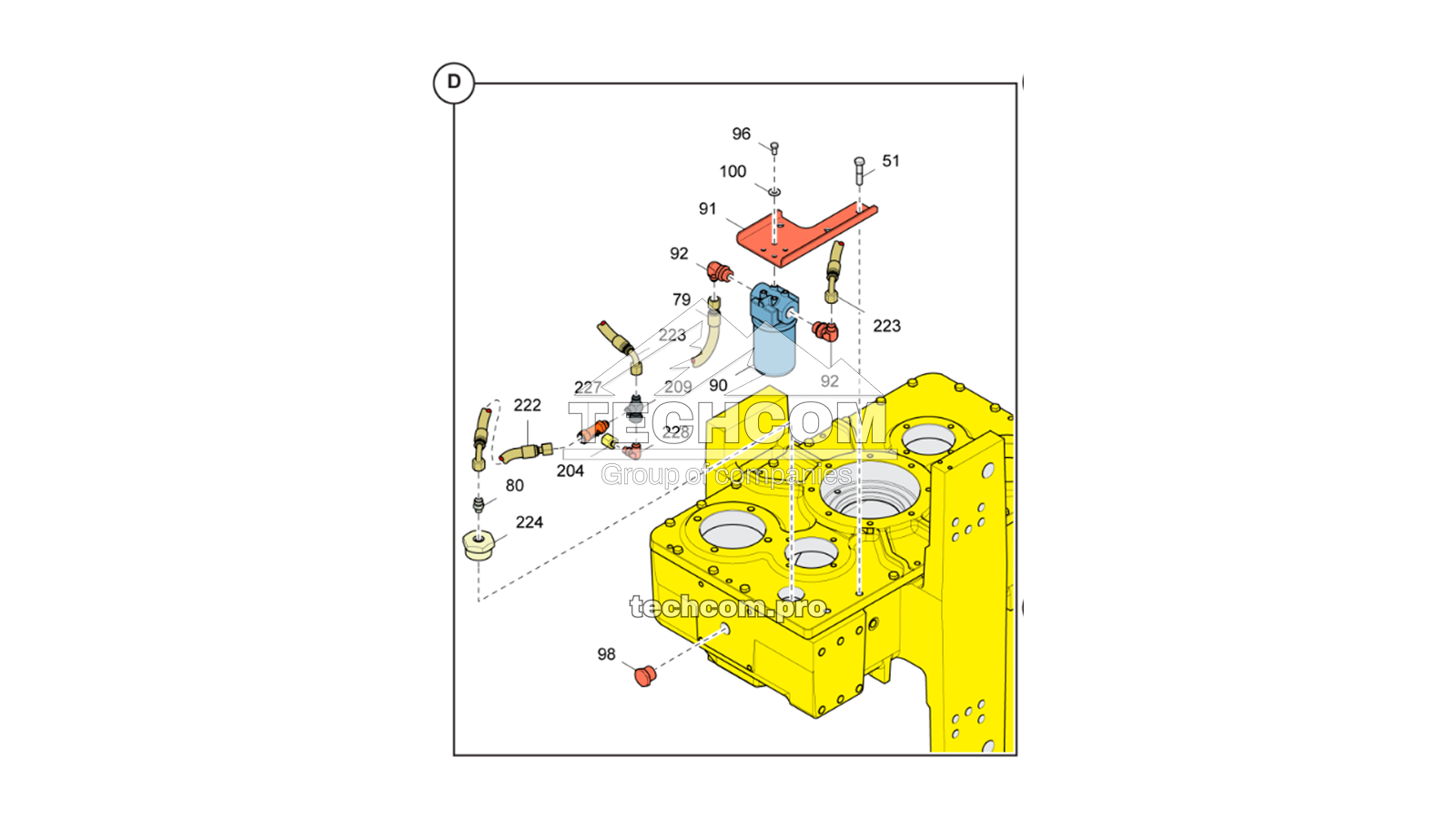

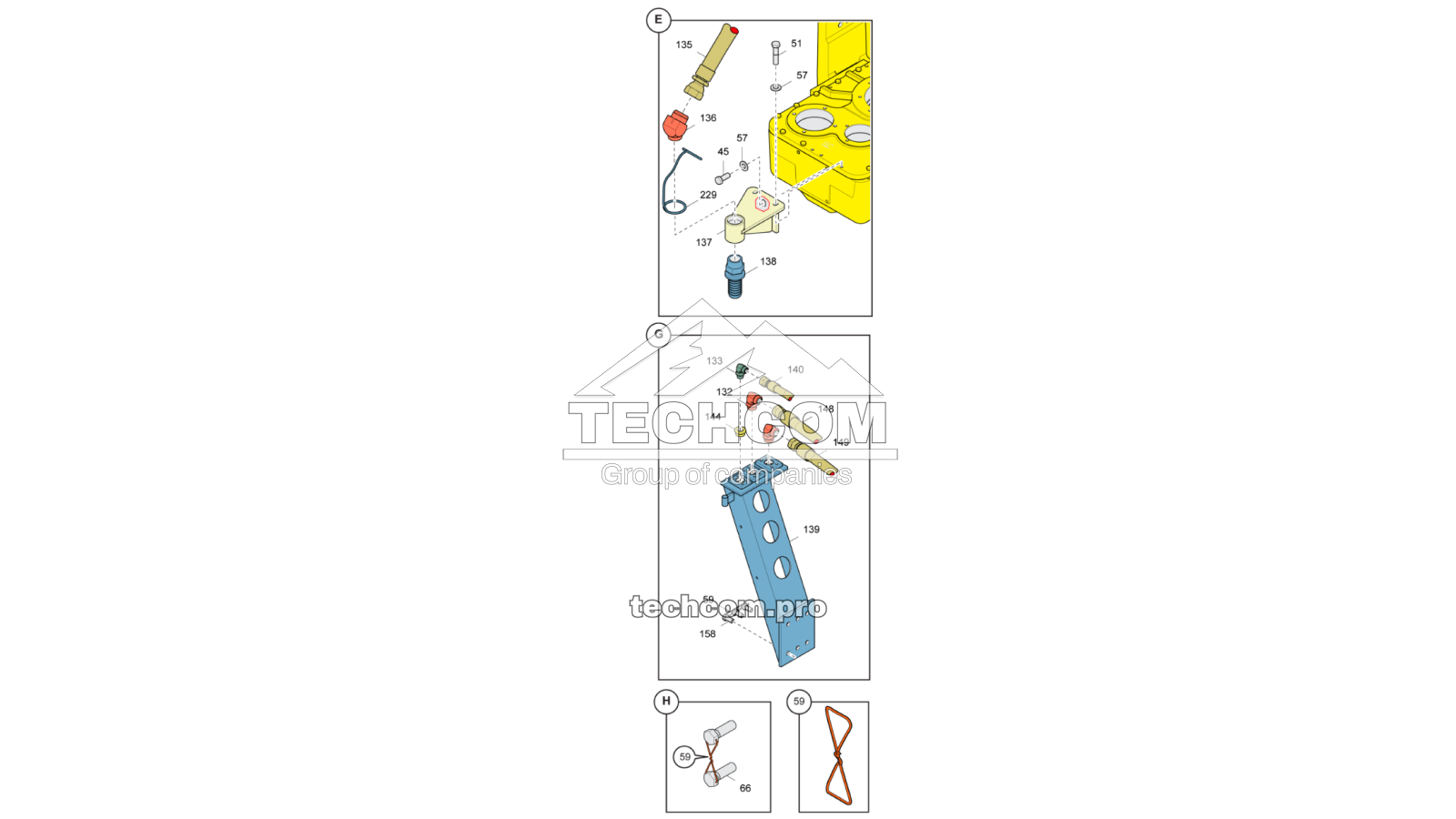

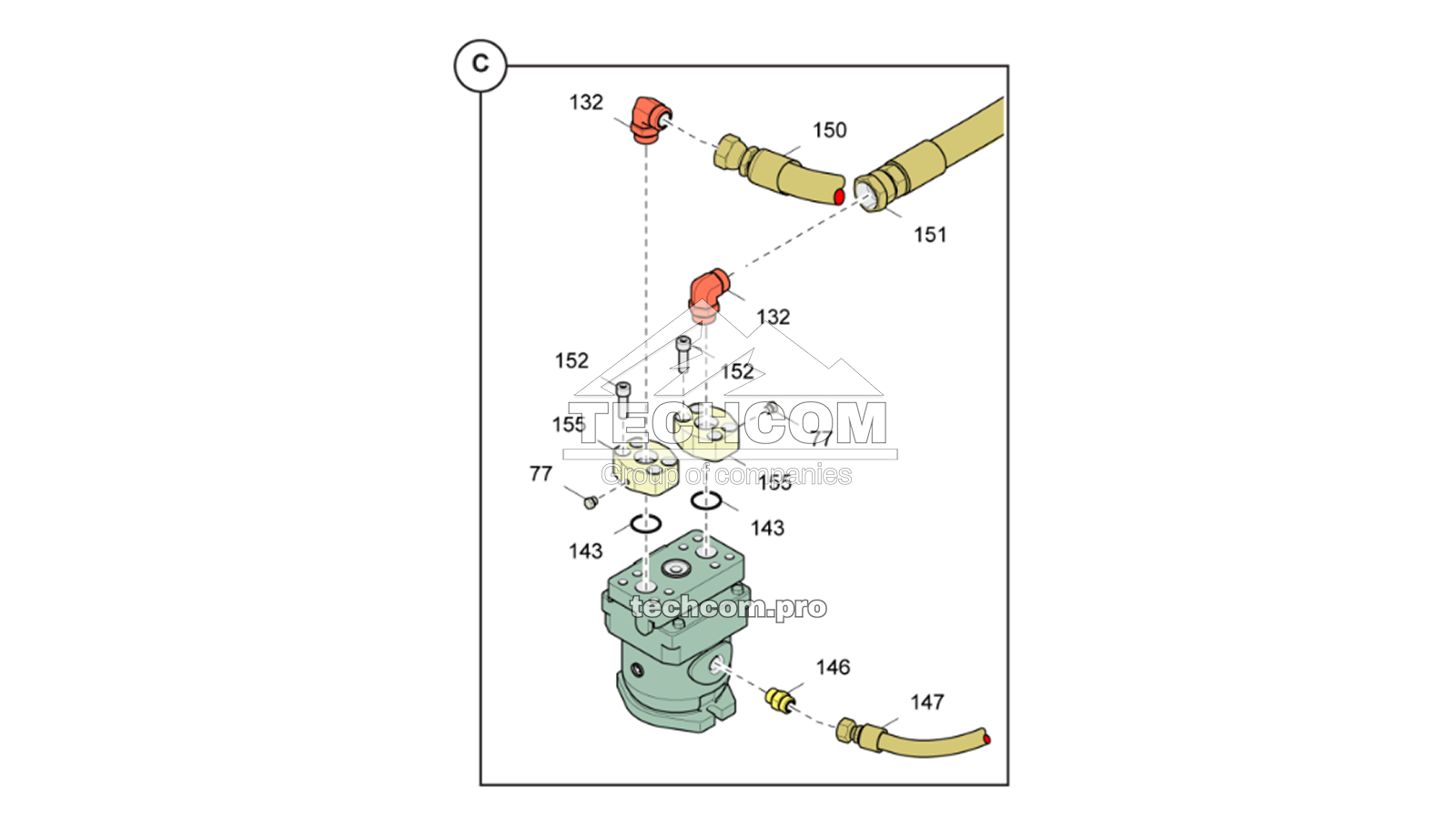

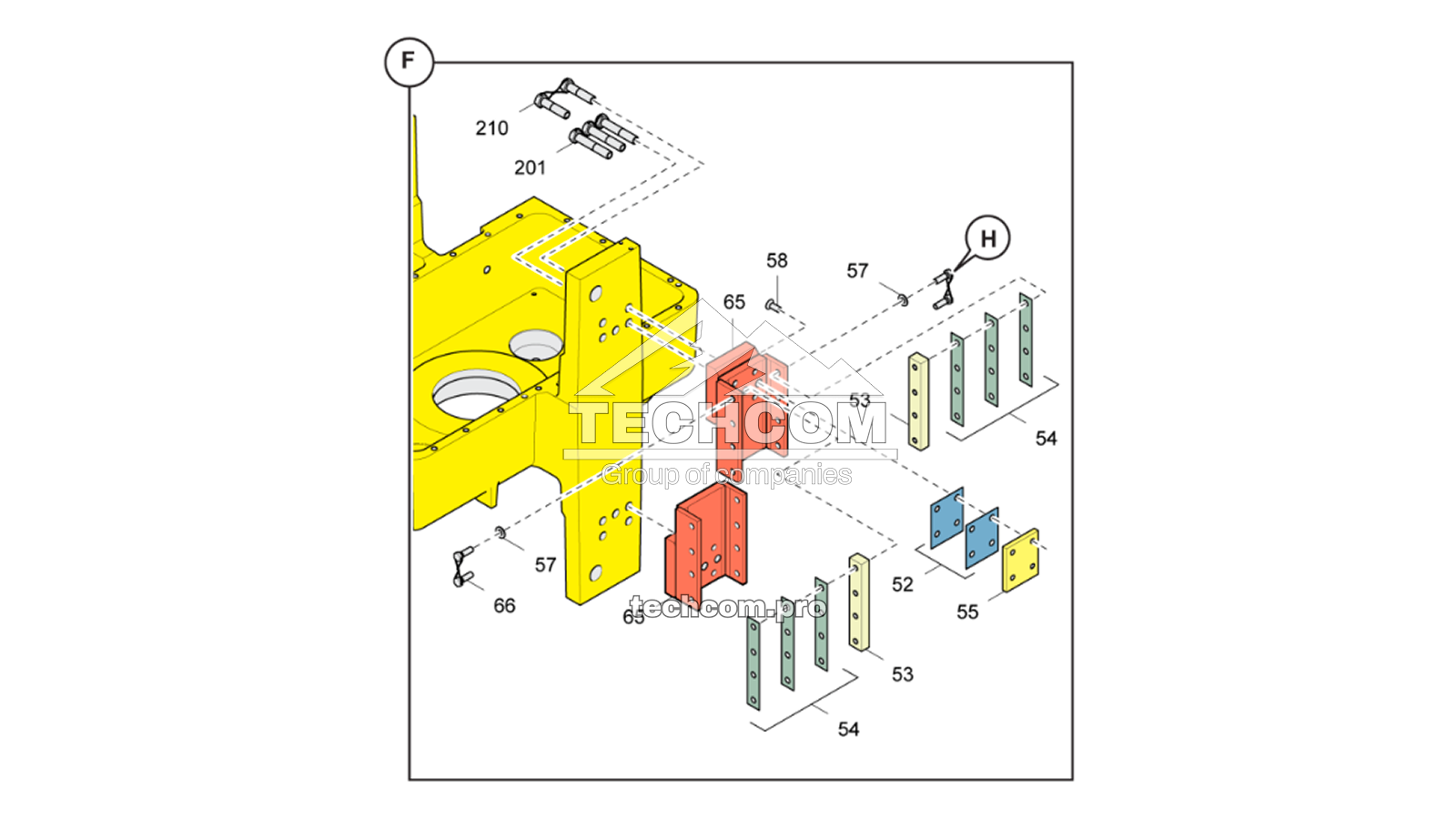

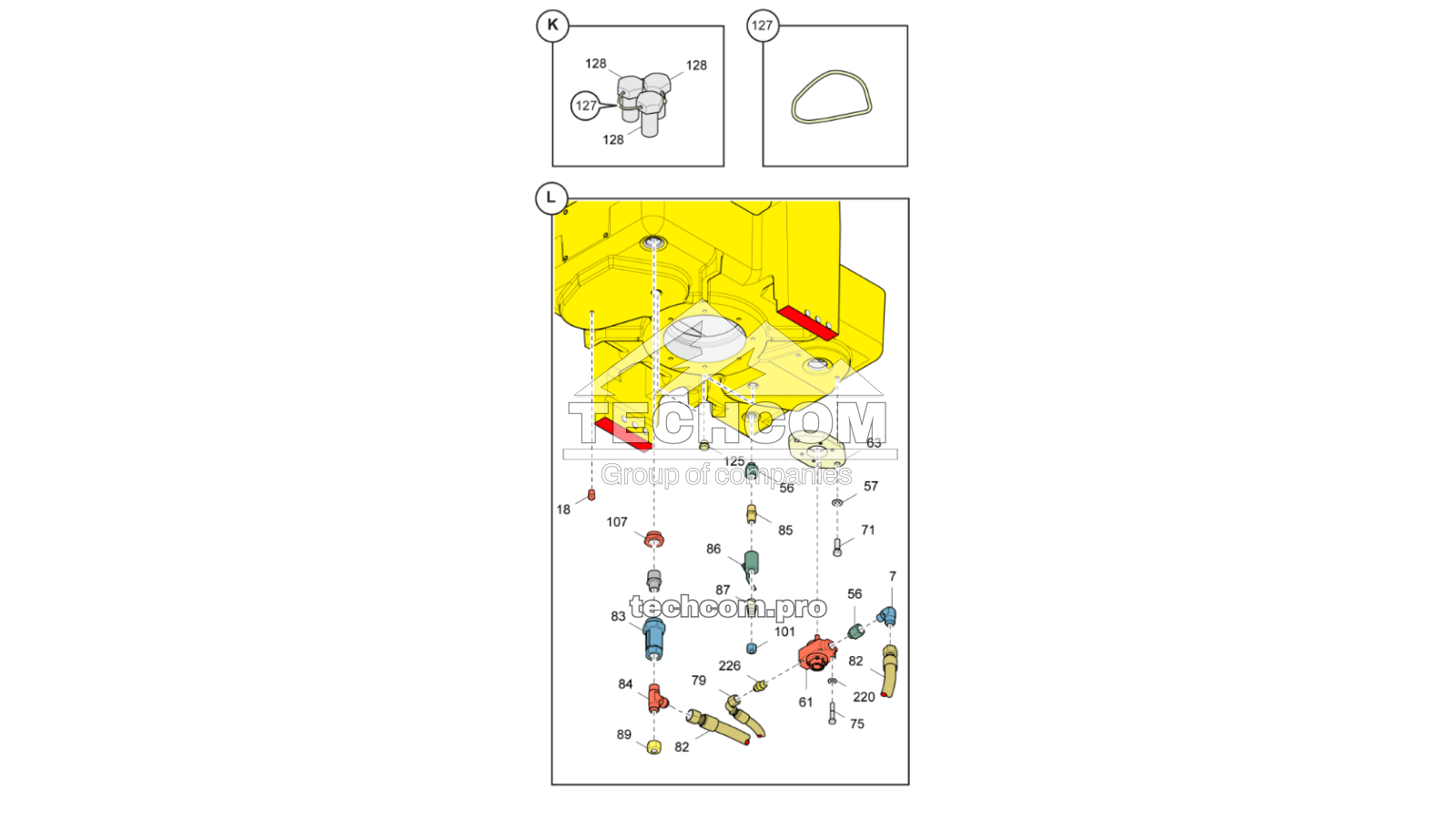

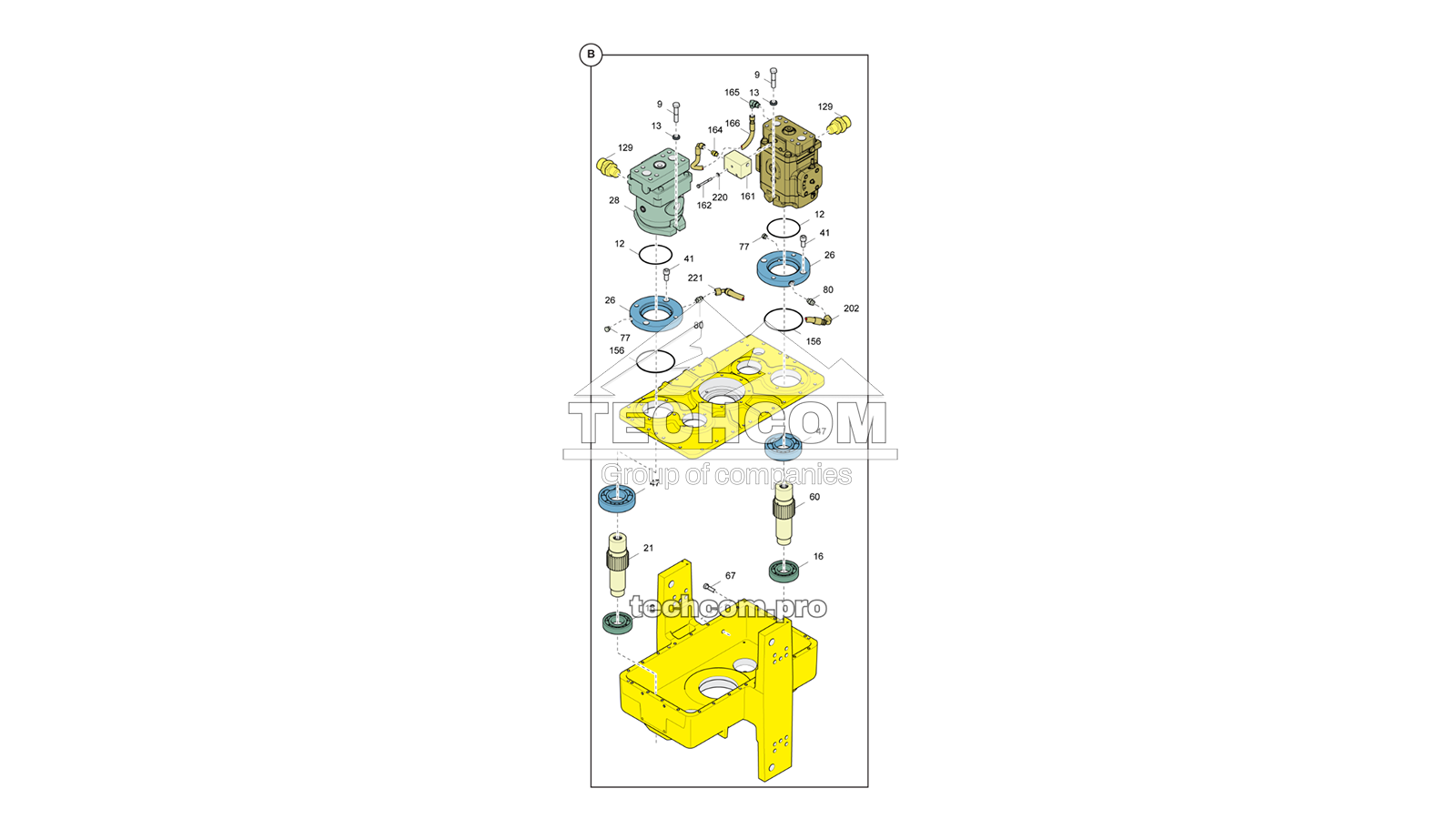

Pièces de rechange pour la tête de rotation 2657922023
Vous trouverez ci-dessous la liste des pièces de l’ensemble de tête de rotation 2657922023, y compris l’unité complète, les principaux sous-ensembles internes et les composants de service individuels utilisés dans la tête de rotation, le circuit de lubrification et les systèmes auxiliaires associés.
| Article | N° de pièce | N° alternatif | Désignation | Qté |
|---|---|---|---|---|
| ENSEMBLE COMPLET | 2657922023 | 2657 9220 23 | TÊTE ROTATIVE, HAUTE VITESSE, LUBRIFIÉE | 1 |
| 001.0 | 2657546343 | 2657 5463 43 | BROCHE - TRANSMISSION FINALE | 1 |
| 002.0 | 2657578023 | 2657 5780 23 | CARTER, JOINT INFÉRIEUR | 1 |
| 002.1 | 2652245479 | 2652 2454 79 | CARTER | 1 |
| 003.0 | 2652146784 | 2652 1467 84 | JOINT D'HUILE | 2 |
| 004.0 | 2695434551 | 2695 4345 51 | ROULEMENT À ROULEAUX | 1 |
| 005.0 | 2695919585 | 2695 9195 85 | VIS DE FIXATION | 14 |
| 007.0 | 2695279543 | 2695 2795 43 | RACCORD HYDRAULIQUE | 1 |
| 008.0 | 2657896250 | 2657 8962 50 | CARTER USINÉ, TÊTE ROTATIVE | 1 |
| 009.0 | 2695919866 | 2695 9198 66 | VIS DE FIXATION | 4 |
| 010.0 | 2657546301 | 2657 5463 01 | ENGRENAGE DE SORTIE | 1 |
| 011.0 | 2657546327 | 2657 5463 27 | CLAVETTE SPÉCIALE | 1 |
| 012.0 | 2695086724 | 2695 0867 24 | JOINT TORIQUE | 2 |
| 013.0 | 2656951700 | 2656 9517 00 | TUBE | 4 |
| 015.0 | 2658317585 | 2658 3175 85 | COUVERCLE DE PALIER | 2 |
| 015.1 | 2695343596 | 2695 3435 96 | BOUCHON HEXAGONAL AVEC JOINT TORIQUE | 2 |
| 016.0 | 2695214037 | 2695 2140 37 | ROULEMENT | 2 |
| 017.0 | 2657191017 | 2657 1910 17 | ARBRE INTERMÉDIAIRE | 2 |
| 018.0 | 2658539383 | 2658 5393 83 | BOUCHON MAGNÉTIQUE 1/8 NPT | 1 |
| 019.0 | 2657159139 | 2657 1591 39 | CLAVETTE ARBRE INTERMÉDIAIRE | 2 |
| 020.0 | 2657159113 | 2657 1591 13 | ENGRENAGE INTERMÉDIAIRE | 2 |
| 021.0 | 2657170110 | 2657 1701 10 | PIGNON D’ENTRÉE | 1 |
| 022.0 | 2659596051 | 2659 5960 51 | ROULEMENT À BILLES | 2 |
| 023.0 | 2657159121 | 2657 1591 21 | ENTRETOISE ENGRENAGE INTERMÉDIAIRE | 2 |
| 024.0 | 2657954414 | 2657 9544 14 | ÉCROU DE SERRAGE DE ROULEMENT | 1 |
| 025.0 | 2695270815 | 2695 2708 15 | VIS DE FIXATION | 6 |
| 026.0 | 2657799710 | 2657 7997 10 | ADAPTATEUR POMPE DE LUBRIFICATION | 2 |
| 027.0 | 2695711156 | 2695 7111 56 | ROULEMENT À ROULEAUX SPHÉRIQUES | 2 |
| 028.0 | 2658607584 | 2658 6075 84 | MOTEUR M6 À CANELURES | 1 |
| 028.1 | 2654472170 | 2654 4721 70 | KIT ANNEAU DE RETENUE | 1 |
| 028.2 | 2654472147 | 2654 4721 47 | KIT JOINT M6F | 1 |
| 028.3 | 2658367491 | 2658 3674 91 | KIT JOINT D’ARBRE | 1 |
| 031.0 | 2657954448 | 2657 9544 48 | RONDELLE FREIN À LANGUETTE | 1 |
| 032.0 | 2652248150 | 2652 2481 50 | CARTER JOINT SUPÉRIEUR | 1 |
| 032.1 | 2652248168 | 2652 2481 68 | CARTER BRUT JOINT SUPÉRIEUR | 1 |
| 032.2 | 2695754867 | 2695 7548 67 | RACCORD HYDRAULIQUE | 2 |
| 033.0 | 2695434569 | 2695 4345 69 | ROULEMENT À ROULEAUX | 1 |
| 034.0 | 2658229915 | 2658 2299 15 | JOINT D’HUILE | 1 |
| 035.0 | 2652164282 | 2652 1642 82 | JOINT D’HUILE | 1 |
| 036.0 | 2650822097 | 2650 8220 97 | BAGUE D’USURE | 1 |
| 037.0 | 2652248176 | 2652 2481 76 | RACCORD ROTATIF | 1 |
| 037.1 | 2652248184 | 2652 2481 84 | RACCORD ROTATIF | 1 |
| 038.0 | 2652187804 | 2652 1878 04 | DÉFLECTEUR | 1 |
| 039.0 | 2657347379 | 2657 3473 79 | COUVERCLE BROCHE TÊTE À ENGRENAGE | 1 |
| 040.0 | 2657371163 | 2657 3711 63 | ENTRETOISE GARNITURE ROTATIVE | 1 |
| 041.0 | 2695055232 | 2695 0552 32 | VIS À TÊTE SIX PANS CREUX | 4 |
| 042.0 | 2650610971 | 2650 6109 71 | BAGUE FILETÉE | 1 |
| 043.0 | 2650694876 | 2650 6948 76 | GARNITURE ROTATIVE | 1 |
| 043.1 | 2657336067 | 2657 3360 67 | GARNITURE ROTATIVE 30XV | 2 |
| 043.2 | 2650694934 | 2650 6949 34 | BAGUE D’USURE | 1 |
| 045.0 | 2695919551 | 2695 9195 51 | VIS DE FIXATION | 1 |
| 046.0 | 2652210317 | 2652 2103 17 | JEU DE CALES | 1 |
| 047.0 | 2657363822 | 2657 3638 22 | ROULEMENT À BILLES | 2 |
| 049.0 | 2657243719 | 2657 2437 19 | CALE TÊTE D’ENTRAÎNEMENT ENGRENAGE | 2 |
| 050.0 | 2657183329 | 2657 1833 29 | COUVERCLE PIVOTANT | 1 |
| 051.0 | 2695919601 | 2695 9196 01 | VIS DE FIXATION | 13 |
| 052.0 | 2657149080 | 2657 1490 80 | CALE | 12 |
| 053.0 | 2657386427 | 2657 3864 27 | BLOC DE GUIDAGE LONG RH | 8 |
| 054.0 | 2650624709 | 2650 6247 09 | CALE DE GUIDAGE | 24 |
| 055.0 | 2657376832 | 2657 3768 32 | GLISSIÈRE DE GUIDAGE RH | 4 |
| 056.0 | 2695775623 | 2695 7756 23 | RACCORD HYDRAULIQUE | 2 |
| 057.0 | 2695935003 | 2695 9350 03 | RONDELLE PLATE 1/2 | 69 |
| 058.0 | 2695442646 | 2695 4426 46 | VIS À TÊTE PLATE | 16 |
| 059.0 | 2650344605 | 2650 3446 05 | FIL DE SÉCURITÉ | 18 FT |
| 060.0 | 2657810400 | 2657 8104 00 | PIGNON D’ENTRÉE MODIFIÉ | 1 |
| 060.1 | 2657170110 | 2657 1701 10 | PIGNON D’ENTRÉE | 1 |
| 061.0 | 2658537878 | 2658 5378 78 | POMPE DE LUBRIFICATION AUTORÉVERSIBLE | 1 |
| 063.0 | 2658537885 | 2658 5378 85 | SUPPORT POMPE DE LUBRIFICATION | 1 |
| 065.0 | 2657883332 | 2657 8833 32 | GLISSIÈRE DE GUIDAGE TÊTE ROTATIVE | 4 |
| 066.0 | 2695157731 | 2695 1577 31 | VIS À TÊTE HEXAGONALE | 32 |
| 067.0 | 2695920948 | 2695 9209 48 | VIS DE FIXATION | 1 |
| 069.0 | 2695229142 | 2695 2291 42 | BOUCHON 1/8 NPT | 2 |
| 071.0 | 2695919569 | 2695 9195 69 | VIS DE FIXATION | 10 |
| 075.0 | 2695920526 | 2695 9205 26 | VIS HEXAGONALE | 4 |
| 077.0 | 2695343596 | 2695 3435 96 | BOUCHON HEXAGONAL AVEC JOINT TORIQUE | 7 |
| 079.0 | 2657496135 | 2657 4961 35 | ENSEMBLE FLEXIBLE | 1 |
| 080.0 | 2695372173 | 2695 3721 73 | RACCORD HYDRAULIQUE | 3 |
| 082.0 | 2656956899 | 2656 9568 99 | ENSEMBLE FLEXIBLE | 1 |
| 083.0 | 2657801730 | 2657 8017 30 | FILTRE D’ASPIRATION POMPE DE LUBRIFICATION | 1 |
| 084.0 | 2695403309 | 2695 4033 09 | RACCORD EN T NPT/JIC | 1 |
| 085.0 | 2695315214 | 2695 3152 14 | MAMELON NPTF DRYSEAL | 1 |
| 086.0 | 2650829605 | 2650 8296 05 | VANNE À BILLE 1/2 | 1 |
| 087.0 | 2695219721 | 2695 2197 21 | RACCORD MÂLE 37° | 1 |
| 088.0 | 2695246724 | 2695 2467 24 | RACCORD DE DÉCHARGE HYDRAULIQUE | 1 |
| 089.0 | 2695387890 | 2695 3878 90 | CAPUCHON JIC-12 | 1 |
| 090.0 | 2657968968 | 2657 9689 68 | ENSEMBLE FILTRE HUILE DE LUBRIFICATION | 1 |
| 090.1 | 2658456181 | 2658 4561 81 | ÉLÉMENT FILTRANT | 1 |
| 091.0 | 2658456174 | 2658 4561 74 | SUPPORT FILTRE DE LUBRIFICATION | 1 |
| 092.0 | 2695330692 | 2695 3306 92 | COUDE 90° FILETÉ DROIT | 2 |
| 096.0 | 2695919213 | 2695 9192 13 | VIS DE FIXATION | 4 |
| 098.0 | 2652253176 | 2652 2531 76 | INDICATEUR DE NIVEAU | 1 |
| 099.0 | 2695040952 | 2695 0409 52 | COUDE 90° FILETÉ | 1 |
| 100.0 | 2695935037 | 2695 9350 37 | RONDELLE | 4 |
| 101.0 | 2695257325 | 2695 2573 25 | CAPUCHON 37° ÉVASÉ | 1 |
| 107.0 | 2695652970 | 2695 6529 70 | RACCORD HYDRAULIQUE | 1 |
| 125.0 | 2658450980 | 2658 4509 80 | BOUCHON MAGNÉTIQUE SAE-8 ORB | 2 |
| 126.0 | 2657191033 | 2657 1910 33 | PLAQUE DE FERMETURE | 2 |
| 127.0 | 2650344605 | 2650 3446 05 | FIL DE SÉCURITÉ | 2 FT |
| 128.0 | 2658366210 | 2658 3662 10 | VIS À TÊTE HEXAGONALE | 6 |
| 129.0 | 2657568487 | 2657 5684 87 | SOUPAPE DE DÉCHARGE | 2 |
| 131.0 | 2657328676 | 2657 3286 76 | RACCORD DE TEST | 1 |
| 132.0 | 2657174070 | 2657 1740 70 | RACCORD COUDÉ 90° 20OFS X20SAE | 4 |
| 133.0 | 2657167934 | 2657 1679 34 | RACCORD COUDÉ 90° 12OFS X12SAE | 1 |
| 134.0 | 2695286910 | 2695 2869 10 | COUDE 90° MÂLE | 1 |
| 135.0 | 2656999113 | 2656 9991 13 | ENSEMBLE FLEXIBLE | 1 |
| 136.0 | 2695279147 | 2695 2791 47 | RACCORD HYDRAULIQUE | 1 |
| 137.0 | 2657559577 | 2657 5595 77 | SUPPORT FLEXIBLE TÊTE ROTATIVE | 1 |
| 138.0 | 2650023910 | 2650 0239 10 | TIGE | 1 |
| 139.0 | 2657966871 | 2657 9668 71 | SUPPORT FLEXIBLE | 1 |
| 140.0 | 2657786782 | 2657 7867 82 | FLEXIBLE ARCTIQUE | 1 |
| 142.0 | 2657308983 | 2657 3089 83 | RACCORD 20OFS X20SAE | 2 |
| 143.0 | 2695086567 | 2695 0865 67 | JOINT TORIQUE | 4 |
| 144.0 | 2695650149 | 2695 6501 49 | RÉDUCTEUR / EXPANSEUR | 1 |
| 145.0 | 2657209728 | 2657 2097 28 | RACCORD 12OFS X12SAE | 1 |
| 146.0 | 2657167942 | 2657 1679 42 | RACCORD DROIT 12OFS X12SAE | 1 |
| 147.0 | 2657786790 | 2657 7867 90 | FLEXIBLE ARCTIQUE | 1 |
| 148.0 | 2658317601 | 2658 3176 01 | ENSEMBLE FLEXIBLE | 1 |
| 149.0 | 2658258457 | 2658 2584 57 | ENSEMBLE FLEXIBLE | 1 |
| 150.0 | 2658258481 | 2658 2584 81 | ENSEMBLE FLEXIBLE | 1 |
| 151.0 | 2658258473 | 2658 2584 73 | ENSEMBLE FLEXIBLE | 1 |
| 152.0 | 2695013702 | 2695 0137 02 | VIS À TÊTE SIX PANS CREUX | 16 |
| 154.0 | 2695086625 | 2695 0866 25 | JOINT TORIQUE | 1 |
| 155.0 | 2657213936 | 2657 2139 36 | BLOC DE BRIDE | 4 |
| 156.0 | 2695097929 | 2695 0979 29 | JOINT TORIQUE | 2 |
| 158.0 | 2658380532 | 2658 3805 32 | VIS DE FIXATION 3/4-10 X1-1/2 | 6 |
| 160.0 | 2658607591 | 2658 6075 91 | MOTEUR M6 À CANELURES | 1 |
| 160.1 | 2654416946 | 2654 4169 46 | KIT ANNEAU DE RETENUE | 1 |
| 160.2 | 2652154515 | 2652 1545 15 | JOINT D’ARBRE | 1 |
| 160.3 | 2657630998 | 2657 6309 98 | KIT JOINT MOTEUR ROTATIF | 0 |
| 160.4 | 2658367372 | 2658 3673 72 | KIT JOINT COMPLET | 1 |
| 160.5 | 2654580428 | 2654 5804 28 | KIT JOINT CONTRÔLEUR | 1 |
| 160.6 | 2657089039 | 2657 0890 39 | ARBRE DE JOINT | 1 |
| 161.0 | 2657167298 | 2657 1672 98 | SOUPAPE DE COMMANDE MOTEUR | 1 |
| 162.0 | 2695920583 | 2695 9205 83 | VIS À TÊTE HEXAGONALE | 3 |
| 164.0 | 2657319618 | 2657 3196 18 | RACCORD DROIT 06OFS X06SAE | 1 |
| 165.0 | 2657308686 | 2657 3086 86 | RACCORD COUDÉ 90° 06OFS X08SAE | 1 |
| 166.0 | 2657786733 | 2657 7867 33 | FLEXIBLE ARCTIQUE | 1 |
| 172.0 | 2695931648 | 2695 9316 48 | VIS 1/2-13 X 1/2 | 2 |
| 174.0 | 2657546319 | 2657 5463 19 | ENTRETOISE TRANSMISSION FINALE | 2 |
| 175.0 | 2657546384 | 2657 5463 84 | CALE TRANSMISSION FINALE | 1 |
| 176.0 | 2657546335 | 2657 5463 35 | BAGUE DE RETENUE | 1 |
| 177.0 | 2657562829 | 2657 5628 29 | CALE TRANSMISSION FINALE | 4 |
| 178.0 | 2695920484 | 2695 9204 84 | VIS DE FIXATION | 2 |
| 180.0 | 2695943718 | 2695 9437 18 | ÉCROU HEXAGONAL AUTOBLOQUANT | 2 |
| 201.0 | 2658366308 | 2658 3663 08 | VIS À TÊTE HEXAGONALE | 12 |
| 202.0 | 2657412215 | 2657 4122 15 | ENSEMBLE FLEXIBLE | 1 |
| 204.0 | 2695644209 | 2695 6442 09 | RACCORD O-RING BOSS RÉDUCTEUR | 2 |
| 209.0 | 2695416731 | 2695 4167 31 | ÉCROU RACCORD EN T | 1 |
| 210.0 | 2658366294 | 2658 3662 94 | VIS À TÊTE HEXAGONALE | 8 |
| 213.0 | 2695642484 | 2695 6424 84 | RACCORD HYDRAULIQUE | 1 |
| 220.0 | 2695934998 | 2695 9349 98 | RONDELLE PLATE 5/16 | 7 |
| 221.0 | 2657412215 | 2657 4122 15 | ENSEMBLE FLEXIBLE | 1 |
| 222.0 | 2658540615 | 2658 5406 15 | ENSEMBLE FLEXIBLE | 1 |
| 223.0 | 2657496135 | 2657 4961 35 | ENSEMBLE FLEXIBLE | 1 |
| 224.0 | 2658314209 | 2658 3142 09 | BOUCHON | 1 |
| 224.1 | 2695437349 | 2695 4373 49 | BOUCHON HEXAGONAL FILETÉ | 1 |
| 226.0 | 2695303368 | 2695 3033 68 | RACCORD DROIT FILETÉ | 1 |
| 227.0 | 2658507463 | 2658 5074 63 | CLAPET ANTI-RETOUR 10 PSI | 1 |
| 228.0 | 2695480109 | 2695 4801 09 | RACCORD HYDRAULIQUE 90° AVEC JOINT TORIQUE | 2 |
| 229.0 | 2657358145 | 2657 3581 45 | CÂBLE DE RETENUE FLEXIBLE | 2 |
Collier de mandrin 2657762528 (2657 7625 28)
Le collier de mandrin est un sous-ensemble utilisé à l’intérieur de la tête de rotation 2657922023 pour fixer et soutenir l’interface du mandrin pendant le forage. Il comprend les demi-colliers et les éléments de fixation nécessaires pour un maintien fiable du mandrin.
| Article | N° de pièce | N° alternatif | Désignation | Qté |
|---|---|---|---|---|
| ENSEMBLE COMPLET | 2657762528 | 2657 7625 28 | COLLIER DE BROCHE | 1 |
| 1 | 2657762536 | 2657 7625 36 | COLLIER | 2 |
| 2 | 2695055281 | 2695 0552 81 | VIS À TÊTE SIX PANS CREUX | 2 |
| 3 | 2695923322 | 2695 9233 22 | ÉCROU AUTOBLOQUANT | 2 |
Support et approvisionnement
La tête de rotation 2657922023 et les composants associés du réducteur de rotation sont disponibles en stock pour une expédition rapide.
Contactez nos spécialistes pour l’identification des pièces, la vérification de compatibilité et l’assistance technique. Nous fournissons des têtes de rotation, des composants du système de lubrification et les pièces correspondantes de l’unité de rotation pour les équipements de forage de surface, et nous pouvons vous aider à sélectionner la configuration correcte pour votre machine.
