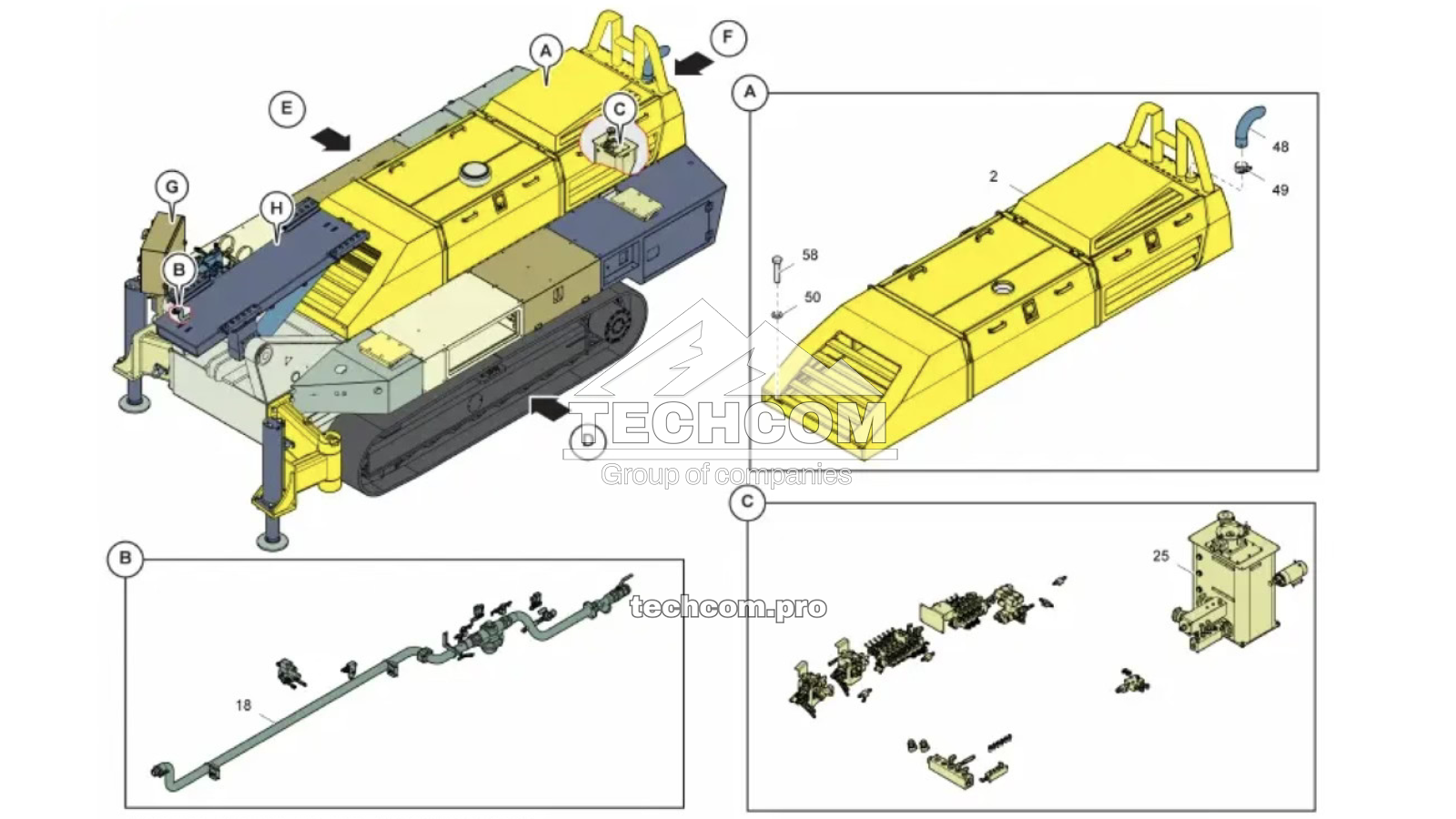

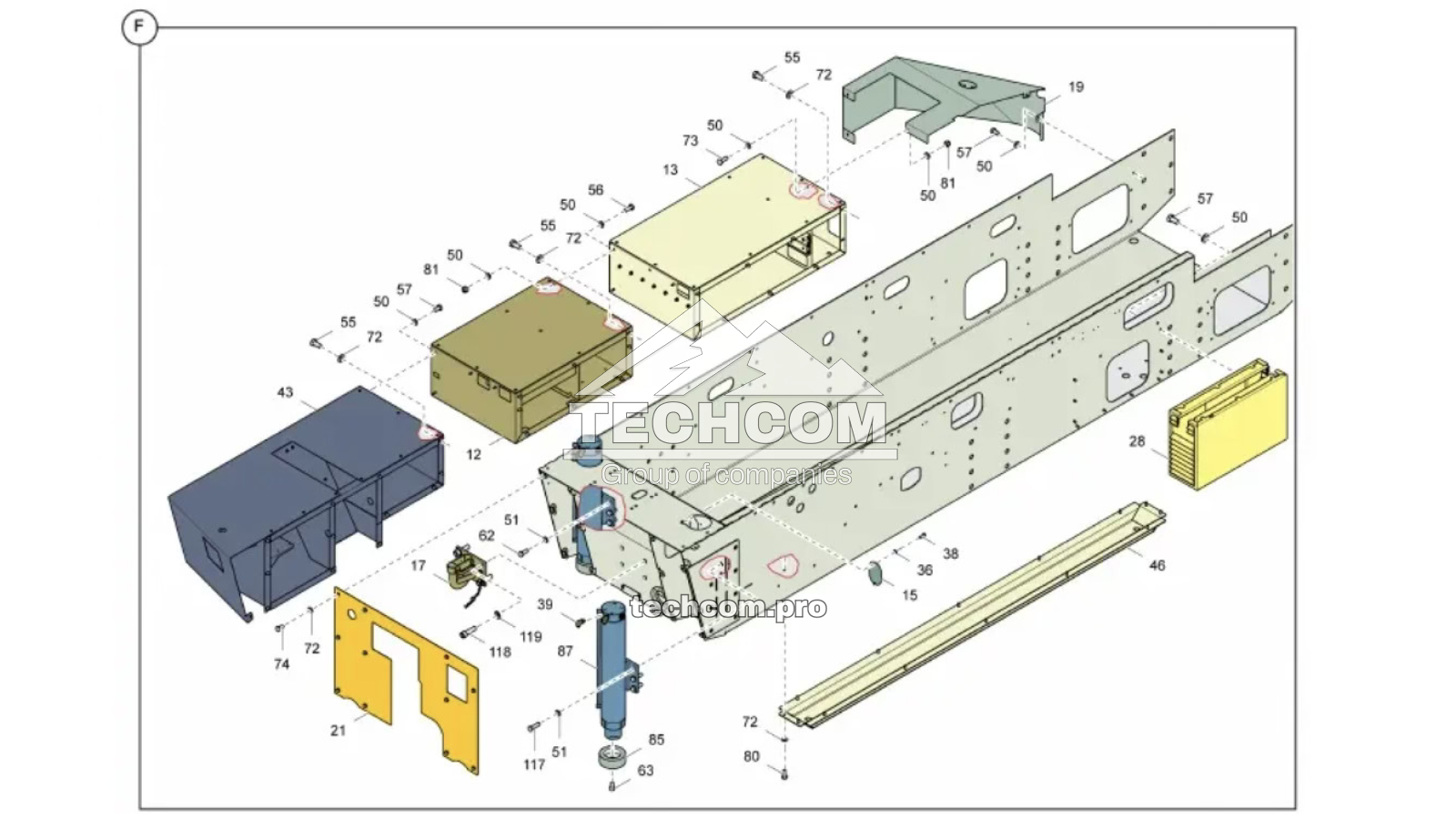

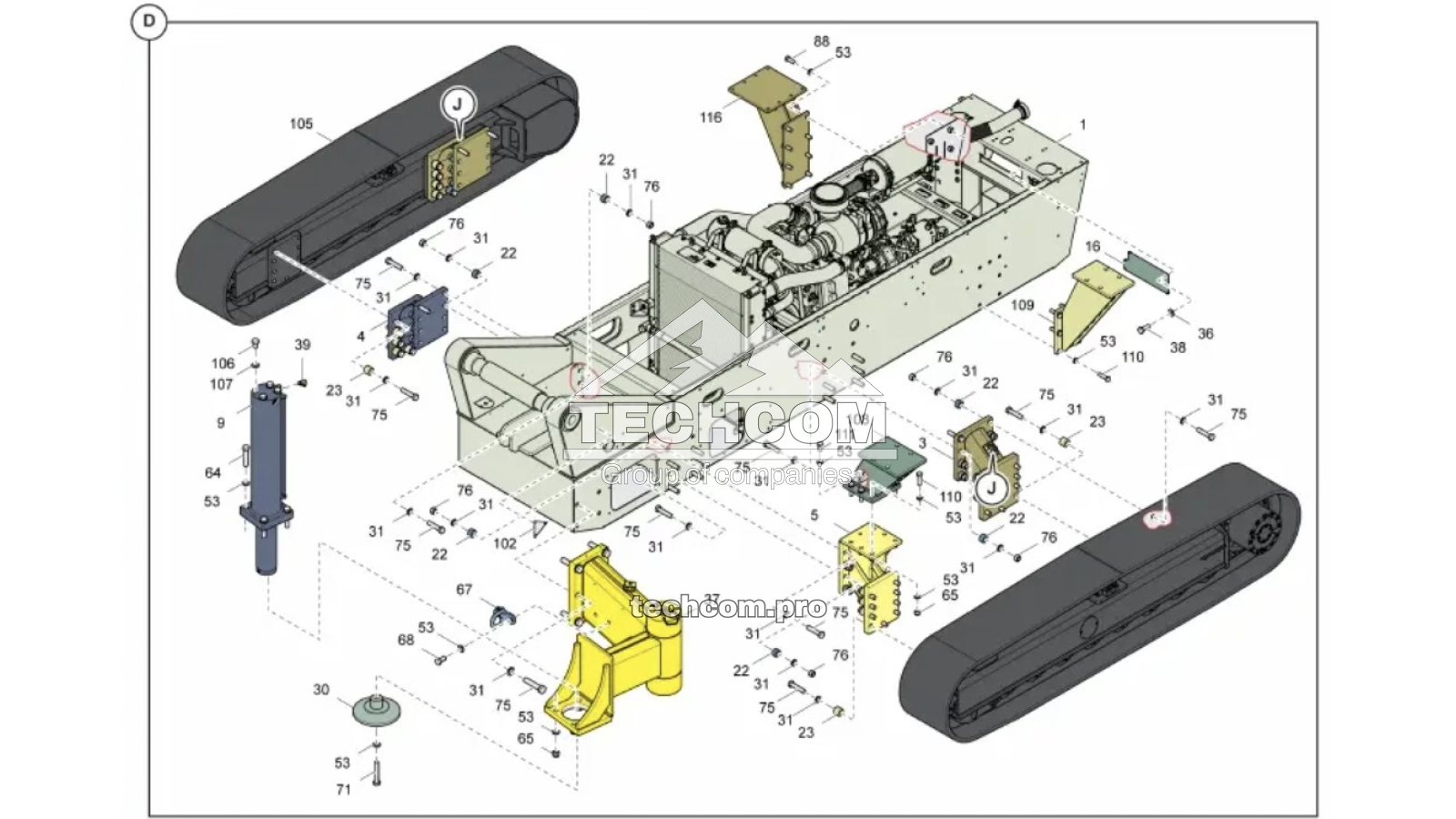

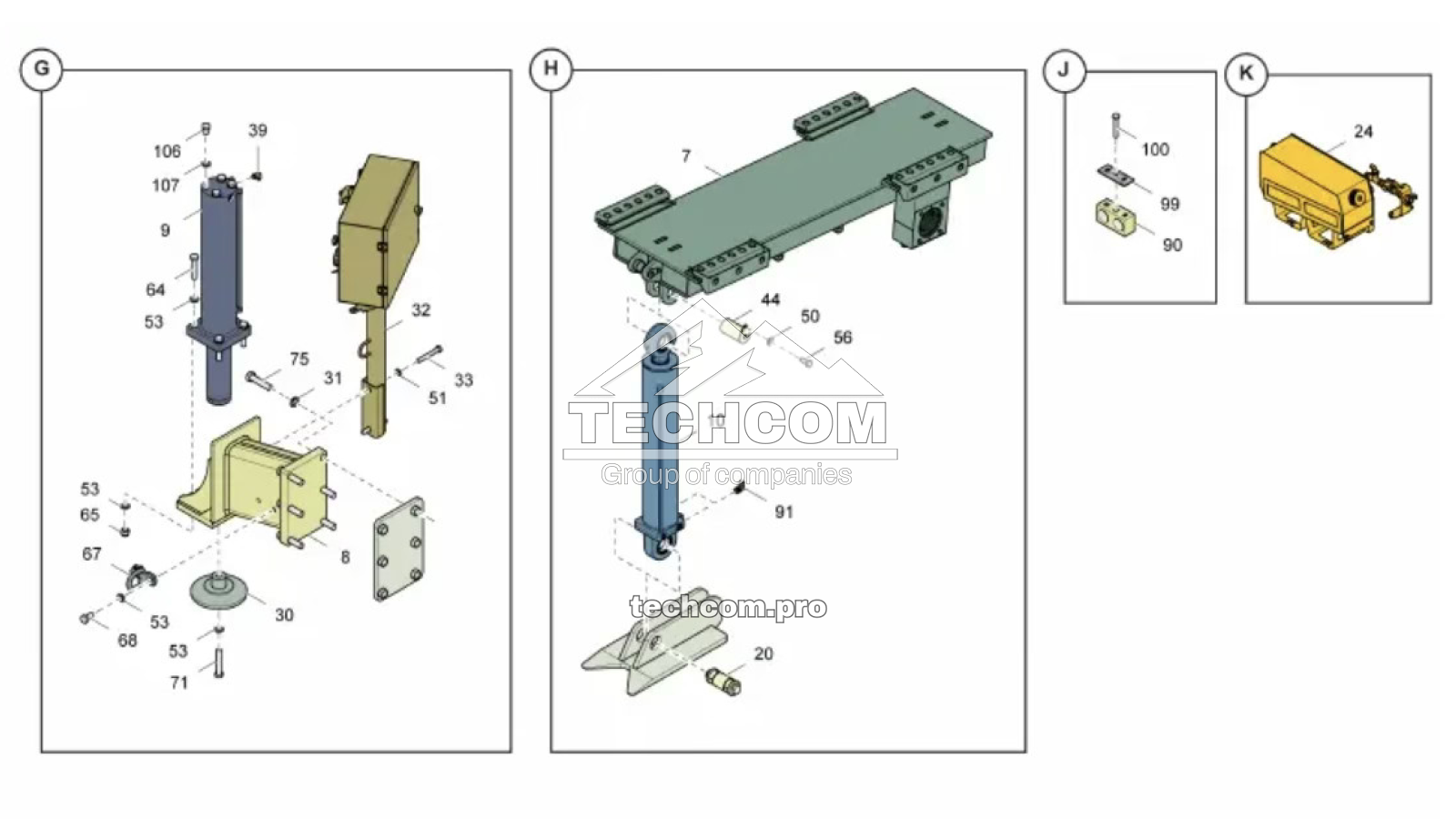

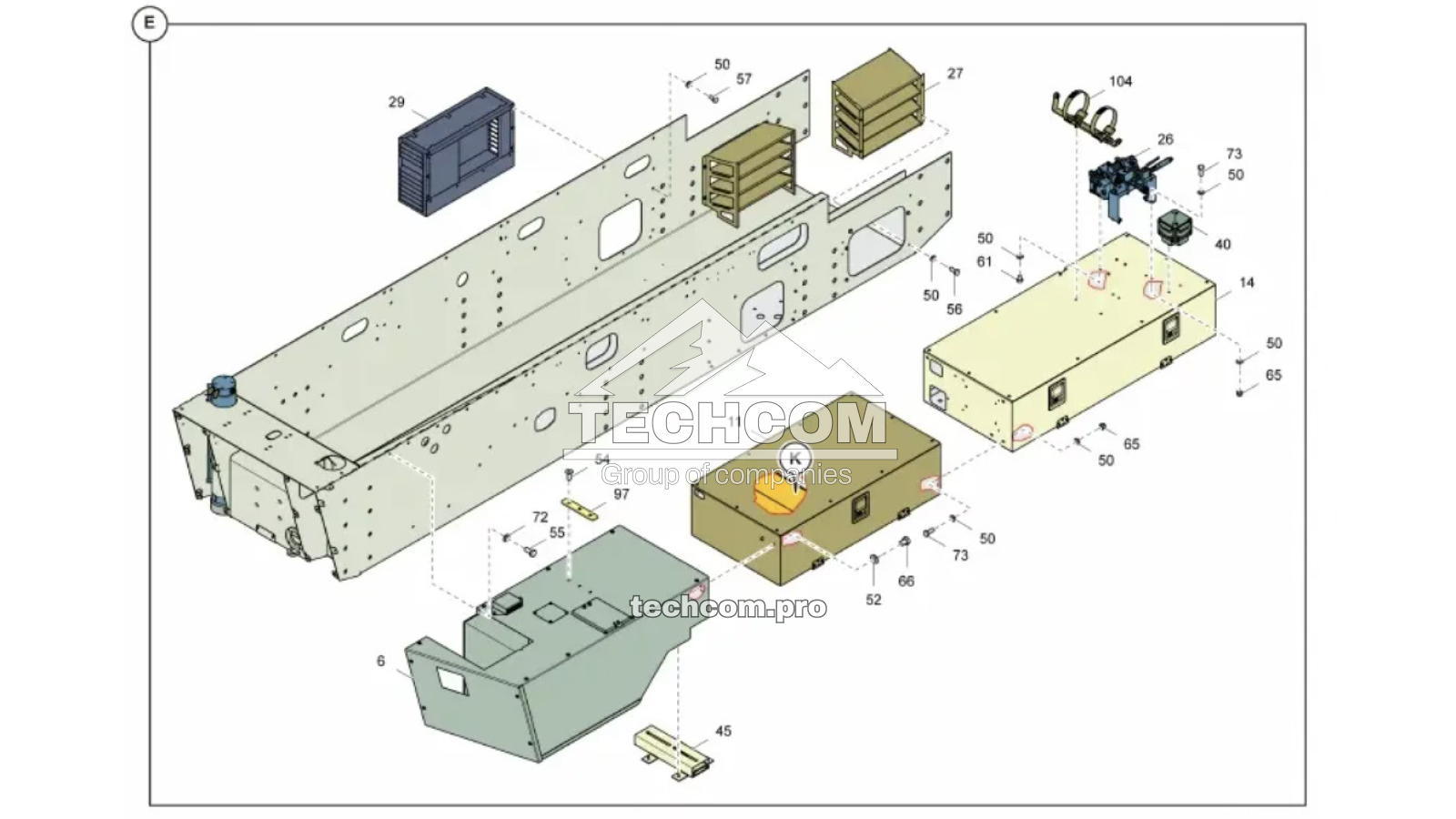

L’ensemble de châssis pour l’Epiroc Explorac 100 est un module structurel de qualité OEM qui constitue l’ossature principale supportant tous les systèmes de forage, hydrauliques et de contrôle de la machine. Il comprend des éléments porteurs, des supports de montage, des coffrets hydrauliques, des sous-systèmes d’air et de lubrification, ainsi que des structures de protection assurant stabilité, alignement et fiabilité opérationnelle à long terme.
| Item | N° de pièce | N° alternatif | Nom | Qté | Remarques |
|---|---|---|---|---|---|
| - | - | - | CHÂSSIS | 1 | ENSEMBLE COMPLET |
| 001 | - | - | PIÈCES MOTEUR | 1 | - |
| 002 | 3717005100 | 3717 0051 00 | CAPOT | 1 | - |
| 003 | 3717003139 | 3717 0031 39 | SUPPORT ARRIÈRE DE CHENILLE | 2 | ARRIÈRE |
| 004 | 3717003218 | 3717 0032 18 | SUPPORT GAUCHE DE CHENILLE | 1 | GAUCHE |
| 005 | 3717003002 | 3717 0030 02 | SUPPORT DROIT DE CHENILLE | 1 | DROIT |
| 006 | - | - | RÉSERVOIR DE CARBURANT | 1 | DIESEL |
| 007 | - | - | ENSEMBLE SUPPORT DE MÂT | 1 | - |
| 008 | 3717003003 | 3717 0030 03 | SUPPORT DU VÉRIN FRONTAL | 1 | E100 |
| 009 | 3717003762 | 3717 0037 62 | VÉRIN DE SUPPORT | 2 | E100-M10 |
| 010 | 3717002950 | 3717 0029 50 | VÉRIN DE LEVAGE DU MÂT | 1 | LEVAGE MÂT |
| 011 | 3717005420 | 3717 0054 20 | ENSEMBLE BOÎTIER HYDRAULIQUE ARRIÈRE | 1 | - |
| 012 | 3717005467 | 3717 0054 67 | BOÎTIER BATTERIE / SOUDURE | 1 | BOÎTIER BATTERIE |
| 013 | 3717004299 | 3717 0042 99 | BOÎTIER LATÉRAL ÉLECTRIQUE | 1 | LATÉRAL |
| 014 | 3717005444 | 3717 0054 44 | BOÎTIER HYDRAULIQUE | 1 | - |
| 015 | 3717006406 | 3717 0064 06 | COUVERCLE ORIFICE HYDRAULIQUE | 1 | - |
| 016 | 3717006405 | 3717 0064 05 | COUVERCLE ORIFICE TREUIL | 1 | - |
| 017 | 3717005902 | 3717 0059 02 | CROCHET DE REMORQUAGE | 1 | - |
| 018 | 3717005183 | 3717 0051 83 | ENSEMBLE SYSTÈME D’AIR HAUTE PRESSION | 1 | AIR HAUTE PRESSION |
| 019 | 3717003038 | 3717 0030 38 | PLAQUE ANTIDÉRAPANTE | - | - |
| 020 | 3717003158 | 3717 0031 58 | AXE EXPANSEUR | 1 | - |
| 021 | 3717003034 | 3717 0030 34 | PLAQUE | 1 | - |
| 022 | 3717003336 | 3717 0033 36 | CALE / RONDELLE | 32 | - |
| 023 | 3717003335 | 3717 0033 35 | CALE / RONDELLE | 36 | - |
| 024 | 3717003219 | 3717 0032 19 | SYSTÈME D’AIR / LUBRIFICATION | 1 | - |
| 025 | - | - | SYSTÈME HYDRAULIQUE | 1 | - |
| 026 | 3717003396 | 3717 0033 96 | ENSEMBLE POMPE À MOUSSE | 1 | - |
| 027 | 3717003411 | 3717 0034 11 | PRISE D’AIR AVANT | 2 | - |
| 028 | 3717003421 | 3717 0034 21 | PRISE D’AIR ARRIÈRE GAUCHE | 1 | - |
| 029 | 3717003442 | 3717 0034 42 | PRISE D’AIR ARRIÈRE DROITE | 1 | - |
| 030 | 9110896800 | 9110 8968 00 | PLAQUE DE SUPPORT | 2 | - |
| 031 | 5540112900 | 5540 1129 00 | RONDELLE | 113 | PLANE M24 HT |
| 032 | 3717005415 | 3717 0054 15 | PANNEAU DE MANOMÈTRES | 1 | - |
| 033 | 0147149203 | 0147 1492 03 | VIS HEXAGONALE | 2 | M16×120 – 8.8 FZB |
| 036 | 0301231800 | 0301 2318 00 | RONDELLE PLANE | 7 | 5.3/10×1 HB200 FZB |
| 037 | 3717004279 | 3717 0042 79 | PIED DE SUPPORT GAUCHE | 1 | - |
| 038 | 0147120603 | 0147 1206 03 | VIS | 7 | M5×14 – 8.8 FZB |
| 039 | 0570704136 | 0570 7041 36 | RACCORD Coudé / Nipple | 8 | A1 6–1/4 UNF 9/16-18 |
| 040 | - | - | INDICATEUR DE NIVEAU | 1 | - |
| 043 | 3717005196 | 3717 0051 96 | BOÎTE | 1 | - |
| 044 | 3717005080 | 3717 0050 80 | AXE COMPLET | 1 | - |
| 045 | 3717005186 | 3717 0051 86 | PLATEFORME / MARCHEPIED | 1 | - |
| 046 | 3717005229 | 3717 0052 29 | COUVERCLE DE TUYAU | 1 | - |
| 048 | 3717005052 | 3717 0050 52 | TUYAU D’ÉCHAPPEMENT | 1 | - |
| 049 | 3222999097 | 3222 9990 97 | COLLIER | 1 | - |
| 050 | 0301233500 | 0301 2335 00 | RONDELLE PLANE | 86 | 8.4/16×1.6 HB200 FZB |
| 051 | 0301237800 | 0301 2378 00 | RONDELLE PLANE | 14 | 17/30×3 HB200 FZB |
| 052 | 0301235800 | 0301 2358 00 | RONDELLE PLANE | 2 | 13/24×2.5 HB200 FZB |
| 053 | 0301239400 | 0301 2394 00 | RONDELLE PLANE | 50 | 21/37×3 HB200 FZB |
| 054 | 0216195726 | 0216 1957 26 | VIS ALLEN | 3 | M6×16 DIN7991-10.9 |
| 055 | 0147136103 | 0147 1361 03 | VIS HEXAGONALE | 62 | M10×22 – 8.8 FZB |
| 056 | 0147132303 | 0147 1323 03 | VIS HEXAGONALE | 28 | M8×20 – 8.8 FZB |
| 057 | 0147132203 | 0147 1322 03 | VIS HEXAGONALE | 25 | M8×16 – 8.8 FZB |
| 058 | 0147196044 | 0147 1960 44 | VIS HEXAGONALE | 2 | AM 8×40 |
| 061 | 0147132003 | 0147 1320 03 | VIS HEXAGONALE | 4 | M8×12 – 8.8 FZB |
| 062 | 0147147703 | 0147 1477 03 | VIS HEXAGONALE | 6 | M16×40 – 8.8 FZB |
| 063 | 0211147503 | 0211 1475 03 | VIS | 2 | MC6S M16×30 – 8.8 FZB |
| 064 | 0147196132 | 0147 1961 32 | VIS HEXAGONALE | 8 | A M20×100 |
| 065 | 0291112828 | 0291 1128 28 | ÉCROU DE BLOCAGE | 18 | M20 – 8 FZB / ISO 7040 |
| 066 | 0147139703 | 0147 1397 03 | VIS | 2 | M12×16 – 8.8 FZB |
| 067 | 3717006237 | 3717 0062 37 | ANNEAU DE FIXATION | 2 | - |
| 068 | 0147154903 | 0147 1549 03 | VIS HEXAGONALE | 4 | M20×40 – 8.8 FZB |
| 071 | 0147156403 | 0147 1564 03 | VIS HEXAGONALE | 2 | M20×120 – 8.8 FZB |
| 072 | 0301234400 | 0301 2344 00 | RONDELLE PLANE | 97 | 10.5/20×2 HB200 FZB |
| 073 | 0147132403 | 0147 1324 03 | VIS HEXAGONALE | 13 | M8×22 – 8.8 FZB |
| 074 | 0147136003 | 0147 1360 03 | VIS HEXAGONALE | 10 | M10×20 – 8.8 FZB |
| 075 | 0147110780 | 0147 1107 80 | VIS | 80 | - |
| 076 | 5540128500 | 5540 1285 00 | ÉCROU HEXAGONAL | 32 | - |
| 080 | 0147136203 | 0147 1362 03 | VIS HEXAGONALE | 17 | M10×25 – 8.8 FZB |
| 081 | 0291112818 | 0291 1128 18 | ÉCROU DE BLOCAGE | - | M8 – 8 FZB / ISO 7040 |
| 085 | 3717005380 | 3717 0053 80 | PLAQUE DE SUPPORT ARRIÈRE | 2 | - |
| 087 | 3717005442 | 3717 0054 42 | VÉRIN DE SUPPORT ARRIÈRE | 2 | - |
| 088 | 0147155203 | 0147 1552 03 | VIS HEXAGONALE | 8 | M20×55 – 8.8 FZB |
| 090 | 5541575100 | 5541 5751 00 | INSERT | 2 | - |
| 091 | 0570704104 | 0570 7041 04 | RACCORD Coudé / Nipple | 2 | A1 12 – 1/2 UNF 13/16-16 |
| 092 | 9106001787 | 9106 0017 87 | JOINT / PROTECTION EN CAOUTCHOUC | 0.40 | - |
| 097 | 3717005898 | 3717 0058 98 | TAPIS DU CYCLONE | 1 | - |
| 099 | 5541573700 | 5541 5737 00 | PLAQUE | 2 | - |
| 100 | 0147133003 | 0147 1330 03 | VIS HEXAGONALE | 2 | M8×50 – 8.8 FZB |
| 101 | 3115021200 | 3115 0212 00 | SANGLE | 20 | L=1200, W=25 |
| 102 | 3717004447 | 3717 0044 47 | TRIANGLE DE POSITION | 2 | - |
| 103 | 3163185200 | 3163 1852 00 | TUYAU MÉTALLIQUE TRESSÉ | 1 | - |
| 104 | - | - | SUPPORT | 1 | - |
| 105 | 3222341149 | 3222 3411 49 | CHENILLE / TRAIN DE ROULEMENT | 1 | COMPLET, GFT8140/40, 3-GROUSER |
| 106 | 0147154703 | 0147 1547 03 | VIS HEXAGONALE | 8 | M20×30 – 8.8 FZB |
| 107 | 0300027413 | 0300 0274 13 | RONDELLE | 8 | 21/37×3 – HB200 FZB |
| 108 | 3717002829 | 3717 0028 29 | SUPPORT / ADAPTATEUR | 1 | - |
| 109 | 3717002830 | 3717 0028 30 | SUPPORT / ADAPTATEUR | 1 | - |
| 110 | 0147196259 | 0147 1962 59 | VIS | 13 | - |
| 111 | 0147155003 | 0147 1550 03 | VIS HEXAGONALE | 1 | M20×45 – 8.8 FZB |
| 113 | 3718040135 | 3718 0401 35 | PROTECTION DE TUYAU | 2 | - |
| 115 | 3717002084 | 3717 0020 84 | TUYAU TYPE A D50-3 | 1 | - |
| 116 | 3717007000 | 3717 0070 00 | SUPPORT | 1 | - |
| 117 | 0147148012 | 0147 1480 12 | VIS HEXAGONALE | 6 | M16×55 – 8.8 FZB |
| 118 | 0211196318 | 0211 1963 18 | VIS | 4 | MC6S M20×70 – 12.9 |
| 119 | 0333520012 | 0333 5200 12 | RONDELLE DE SÉCURITÉ | 4 | M20 A – 21.4×39×3.4 |
Consultez le catalogue complet des pièces pour l’Epiroc Explorac 100 pour sélectionner des composants OEM et des remplacements compatibles.
