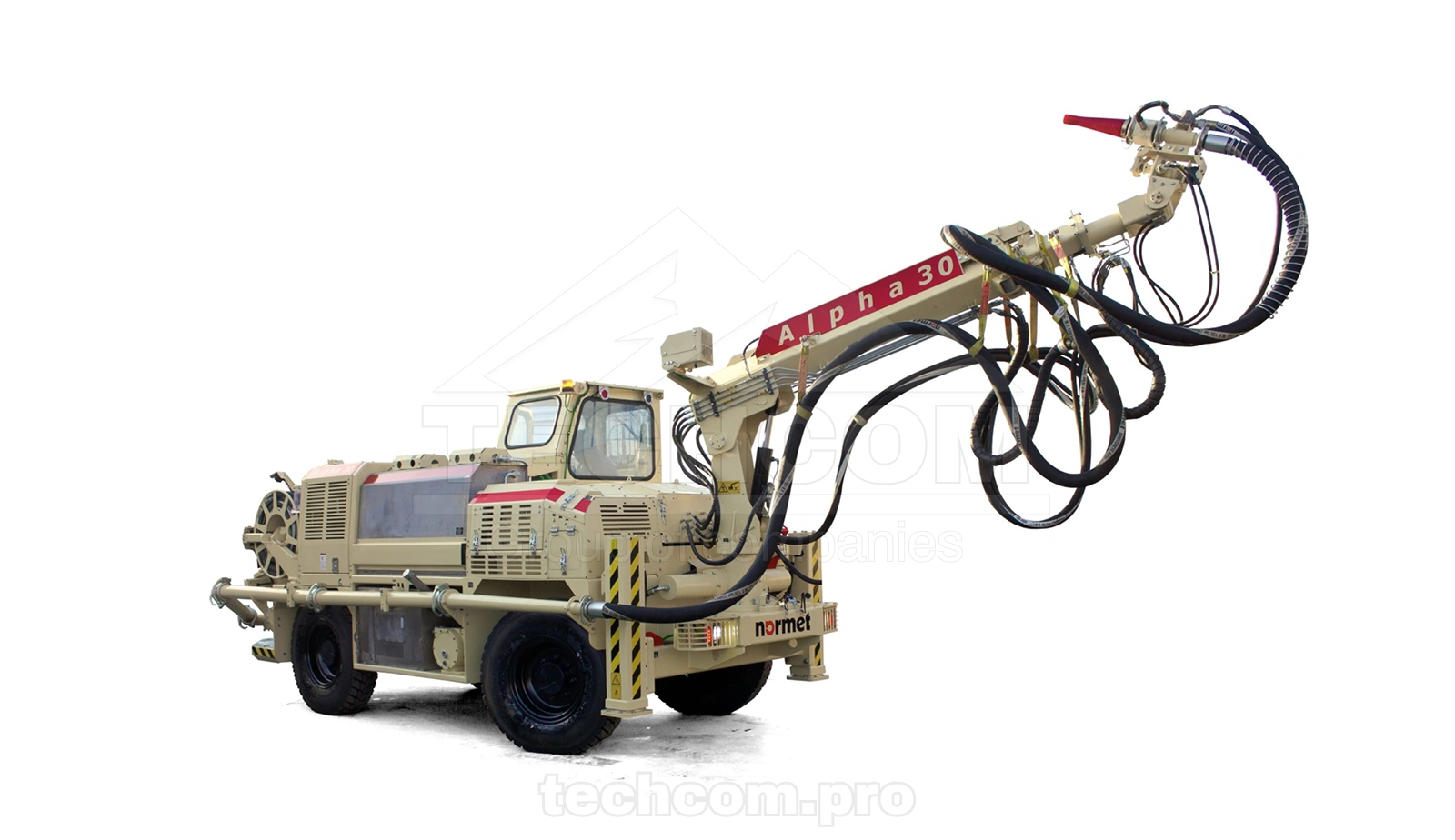

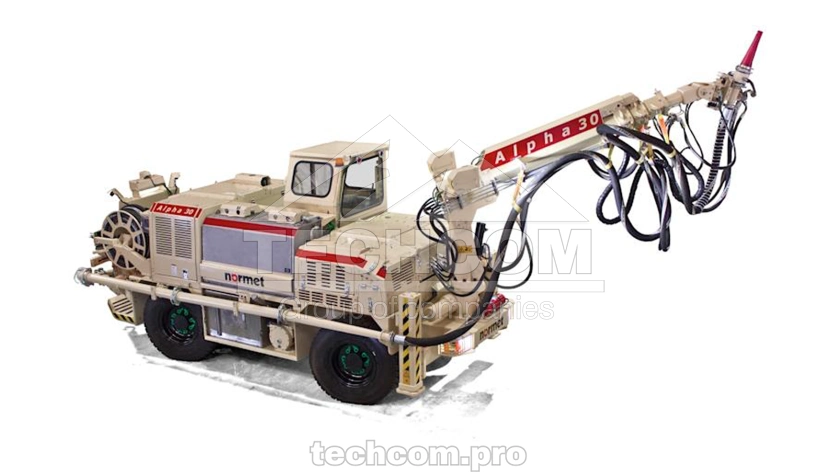

Machine de projection de béton Normet Alpha 30 DC7
La Alpha 30 DC7 est une machine mobile de projection de béton par voie humide à entraînement diesel-hydraulique, conçue pour des profils de tunnel jusqu’à 7 m de hauteur et 9 m de largeur. Elle est équipée de la pompe à béton Normet NSP 30 à double piston (débit théorique 3–12 m³/h) ainsi que d’un compresseur à vis entraîné hydrauliquement avec un débit FAD de 7 m³/min à 7 bar, garantissant une projection stable et continue en conditions souterraines exigeantes.
Le système de dosage de l’accélérateur utilise une pompe péristaltique hydraulique avec deux réservoirs en acier inoxydable d’une capacité totale de 420 litres. La Alpha 30 DC7 dispose d’une transmission et d’une direction à quatre roues, d’un moteur diesel Deutz TCD 2013 L4 de 120 kW (Tier 3) et d’un poste de conduite ouvert certifié FOPS/ROPS. Elle peut être équipée d’une commande à distance radio ou filaire permettant de contrôler les mouvements de la flèche, la rotation de la buse, le dosage de l’accélérateur et les fonctions de la pompe à béton.
Spécifications techniques – Alpha 30 DC7
| Paramètre | Valeur |
|---|---|
| Application | Machine de projection de béton voie humide pour tunnels |
| Profil maximal du tunnel | Jusqu’à 7 m (hauteur) × 9 m (largeur) |
| Pompe à béton | Normet NSP 30, double piston |
| Débit de pompage | 3–12 m³/h (théorique) |
| Pression de pompage | Max. 50 bar (250 bar hydraulique) |
| Granulométrie max. | 16 mm (fibres jusqu’à 60 mm) |
| Compresseur d’air | À vis, FAD 7 m³/min à 7 bar |
| Système d’accélérateur | Pompe péristaltique hydraulique, 0,5–16 L/min |
| Capacité des réservoirs d’additif | 420 L (acier inoxydable) |
| Moteur | Deutz TCD 2013 L4, 120 kW à 2300 tr/min, Tier 3 |
| Transmission | Hydrostatique 4WD |
| Direction | Direction à quatre roues (mode crabe inclus) |
| Vitesse maximale | 20 km/h |
| Effort de traction max. | 44 kN |
| Dimensions (L × l × H) | 9500 × 2515 × 2700 mm |
| Poids opérationnel | 10 400 kg |
TechCom fournit des pièces de rechange pour Alpha 30 DC7, y compris des composants de pompe NSP 30, des systèmes de dosage d’accélérateur, des ensembles hydrauliques et des pièces d’usure pour garantir une performance fiable dans les applications de projection de béton souterraine.
