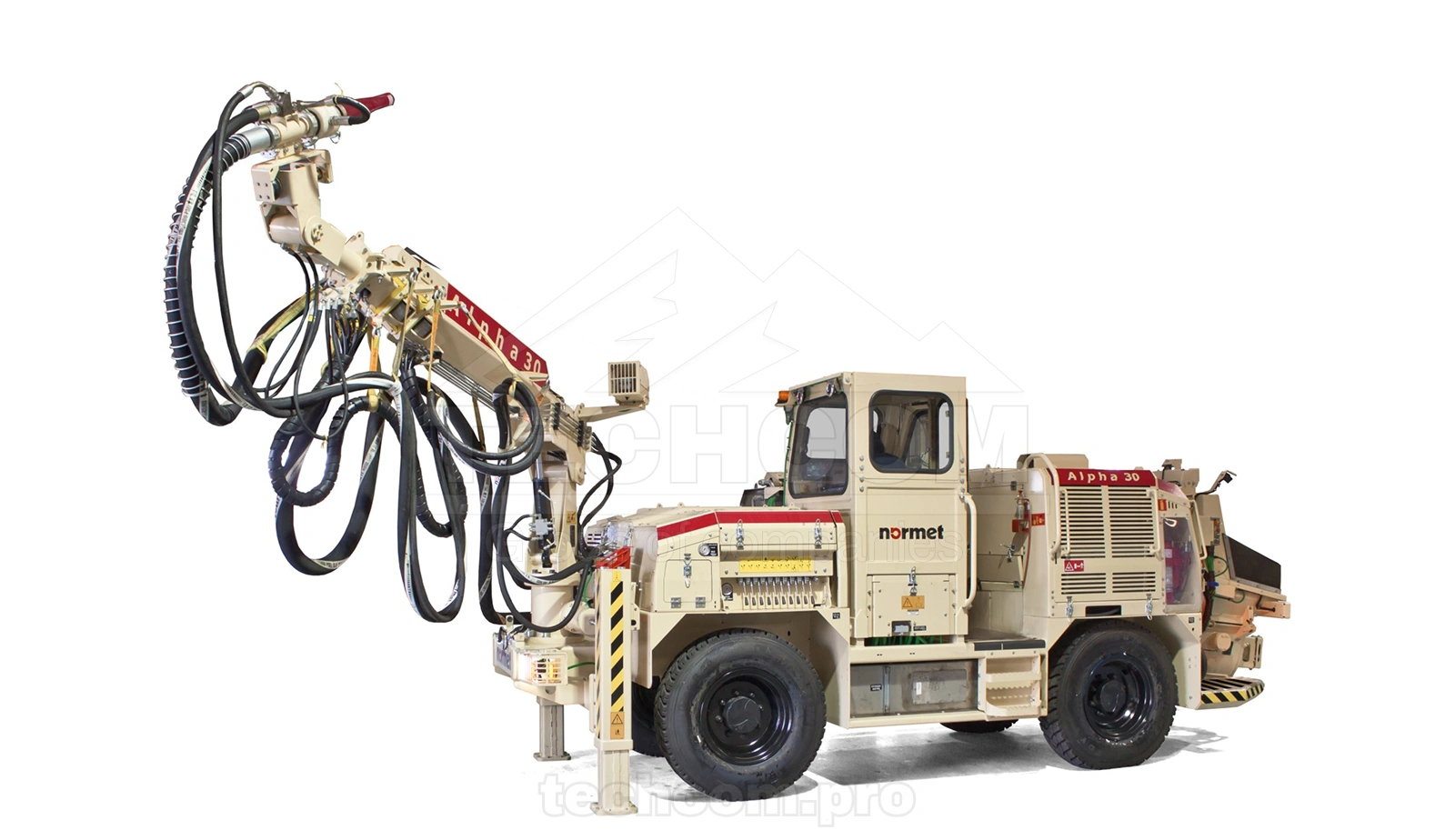

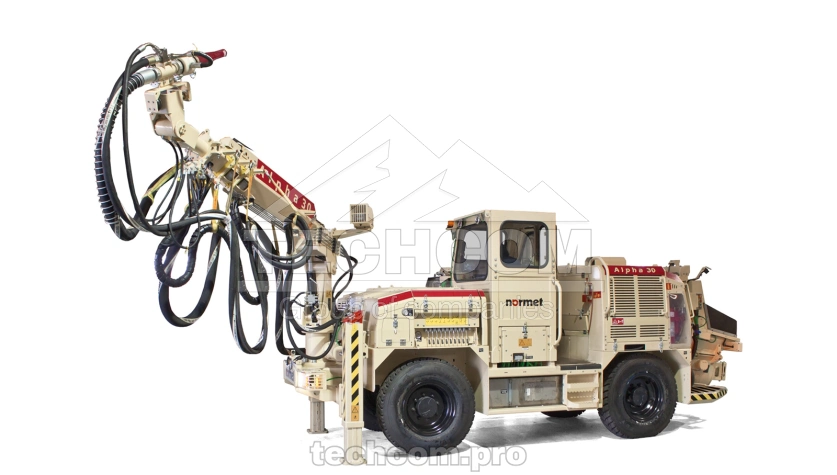

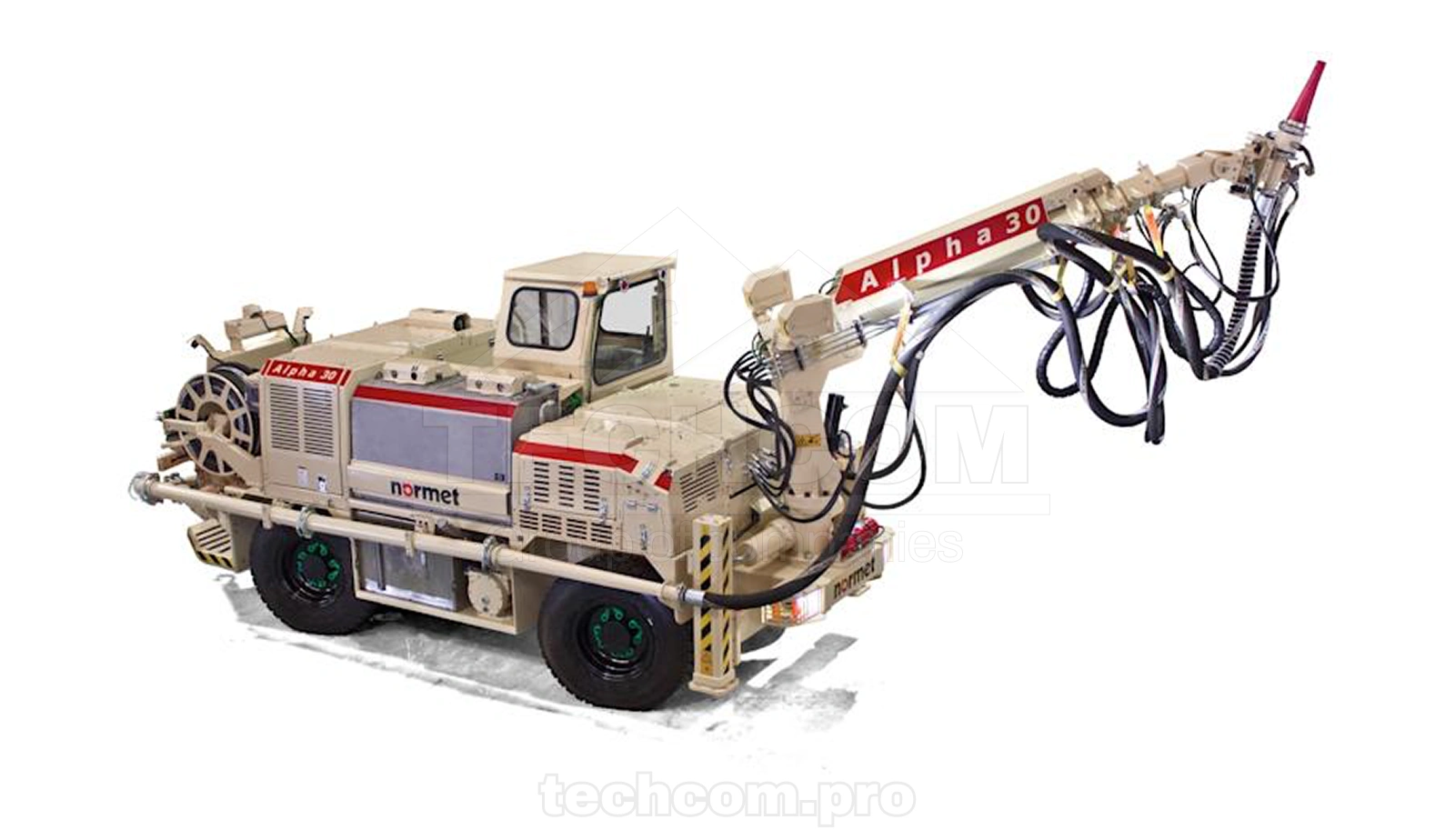

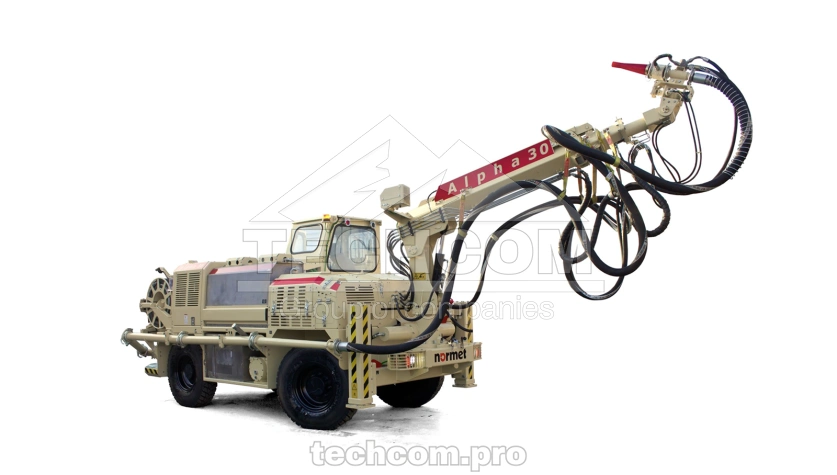

Máquina de proyección de hormigón Normet Alpha 30 DC7
La Alpha 30 DC7 es una máquina móvil de proyección de hormigón vía húmeda con accionamiento diésel-hidráulico, diseñada para túneles con perfiles de hasta 7 m de altura y 9 m de ancho. Está equipada con bomba de hormigón Normet NSP 30 de doble pistón (3–12 m³/h teóricos) y compresor de tornillo accionado hidráulicamente con FAD 7 m³/min a 7 bar, lo que garantiza una proyección estable y continua incluso en condiciones subterráneas exigentes.
El sistema de dosificación de acelerante utiliza una bomba peristáltica hidráulica con depósitos de acero inoxidable de 420 litros. La Alpha 30 DC7 incorpora tracción y dirección a las cuatro ruedas, motor diésel Deutz TCD 2013 L4 de 120 kW (Tier 3) y puesto de conducción abierto certificado FOPS/ROPS. Puede equiparse con control remoto por radio o cable para gestionar los movimientos de la pluma, la rotación de la boquilla, la dosificación de acelerante y la bomba de hormigón.
Especificaciones técnicas – Alpha 30 DC7
| Parámetro | Valor |
|---|---|
| Aplicación | Máquina de proyección vía húmeda para túneles |
| Perfil máximo de túnel | Hasta 7 m (alto) × 9 m (ancho) |
| Bomba de hormigón | Normet NSP 30, doble pistón |
| Caudal de bombeo | 3–12 m³/h (teórico) |
| Presión de bombeo | Máx. 50 bar (250 bar hidráulico) |
| Tamaño máx. de árido | 16 mm (fibras hasta 60 mm) |
| Compresor de aire | De tornillo, FAD 7 m³/min a 7 bar |
| Sistema de acelerante | Bomba peristáltica hidráulica, 0,5–16 L/min |
| Capacidad de depósitos de acelerante | 420 L (acero inoxidable) |
| Motor | Deutz TCD 2013 L4, 120 kW a 2300 rpm, Tier 3 |
| Transmisión | Hidrostática 4WD |
| Dirección | Dirección a las cuatro ruedas (incluye crabwalk) |
| Velocidad máxima | 20 km/h |
| Esfuerzo de tracción máx. | 44 kN |
| Dimensiones (L × A × H) | 9500 × 2515 × 2700 mm |
| Peso operativo | 10 400 kg |
TechCom suministra repuestos y componentes para Alpha 30 DC7, включая elementos de la bomba NSP 30, sistemas de dosificación, componentes hidráulicos y piezas de desgaste para garantizar un funcionamiento fiable en aplicaciones de proyección de hormigón subterránea.
