Номер детали: 57713034

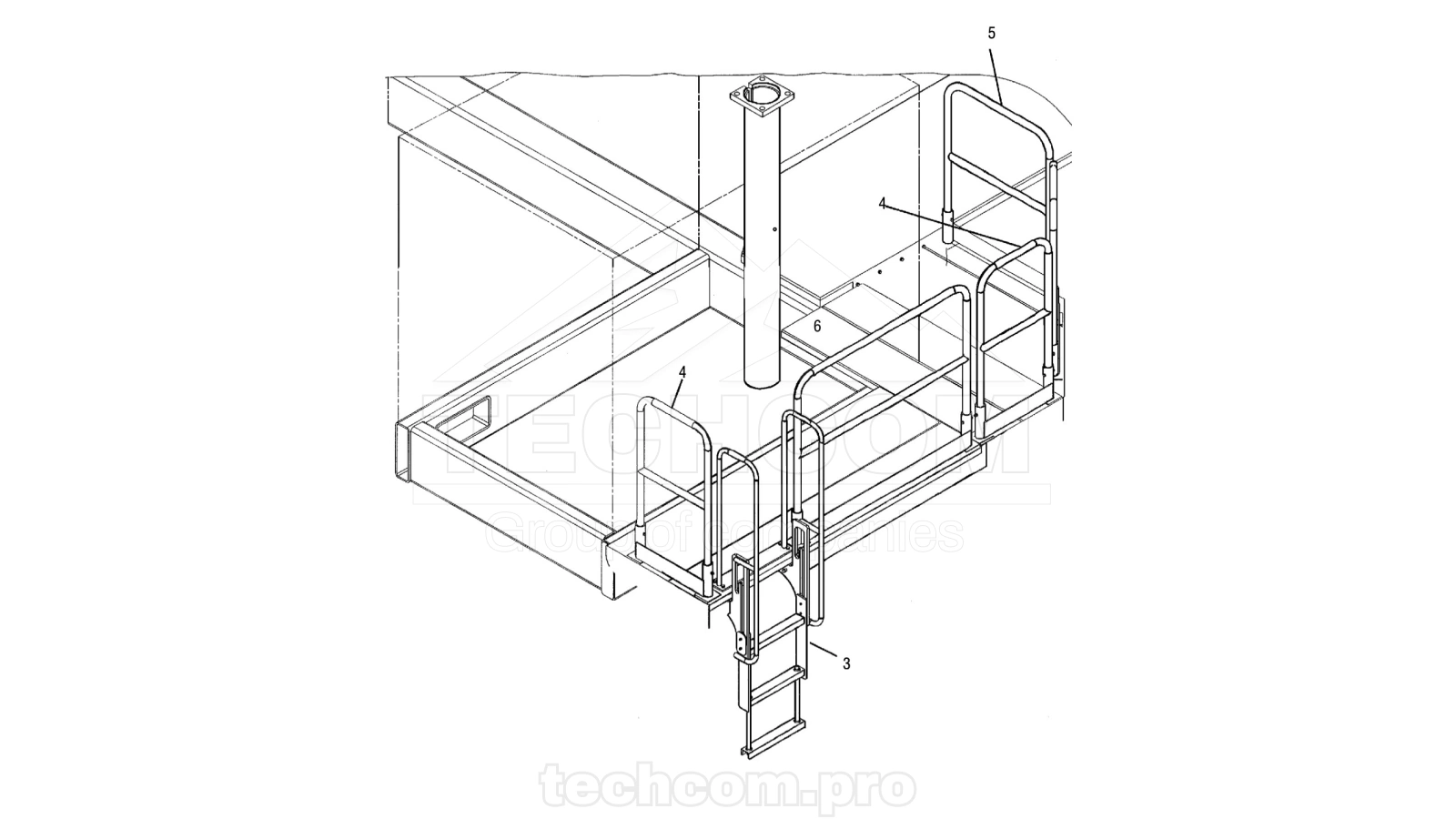

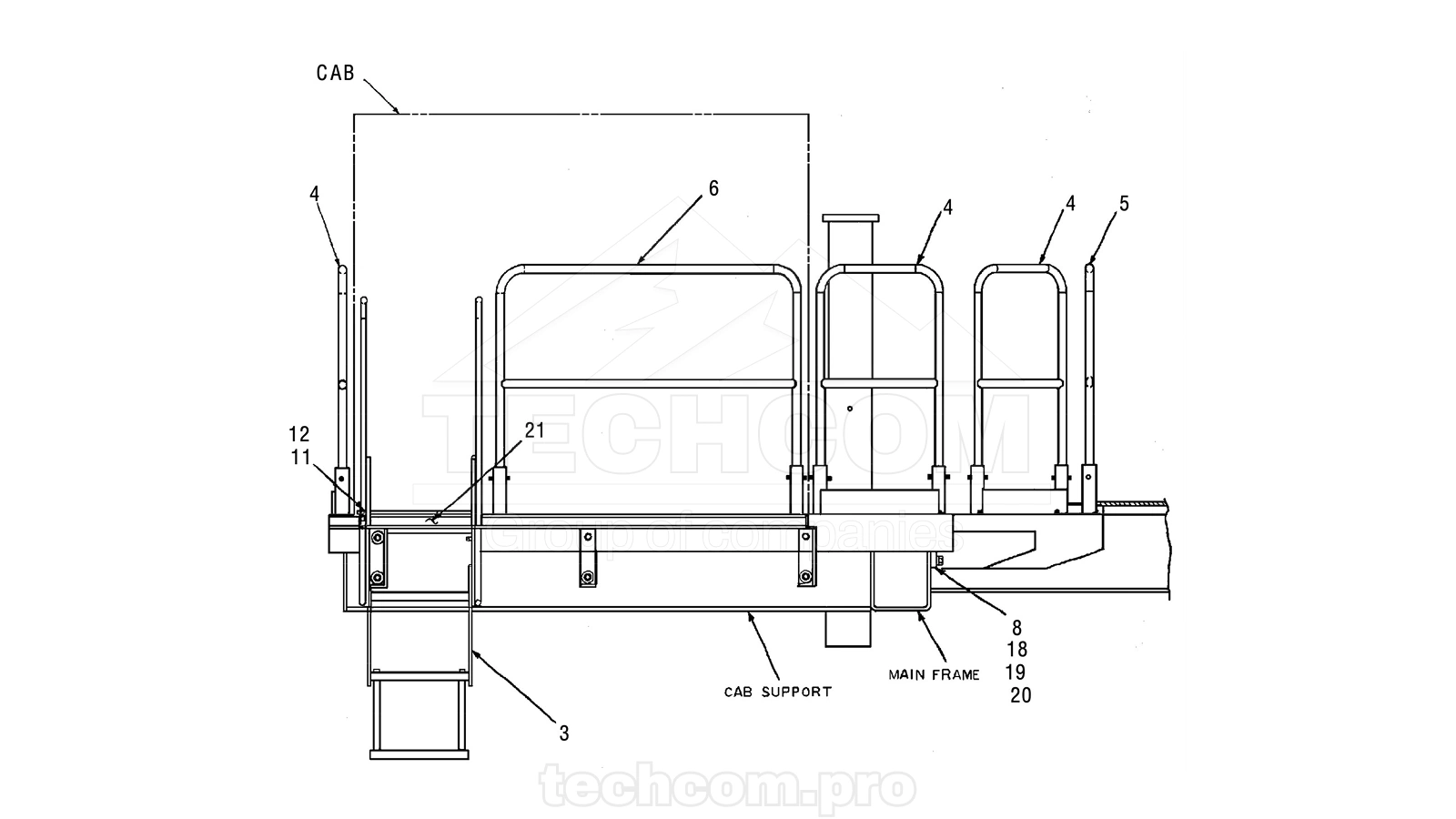

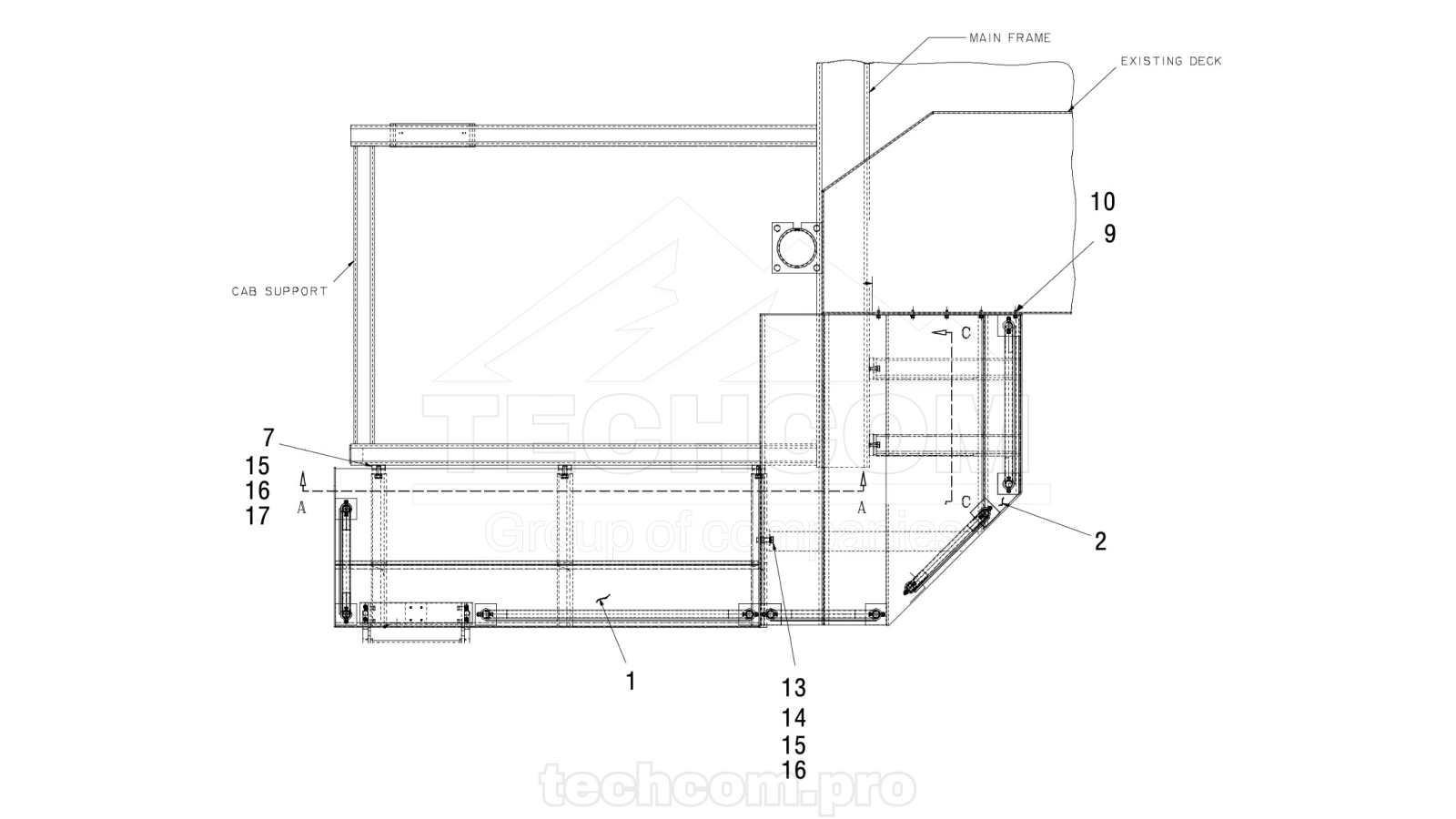

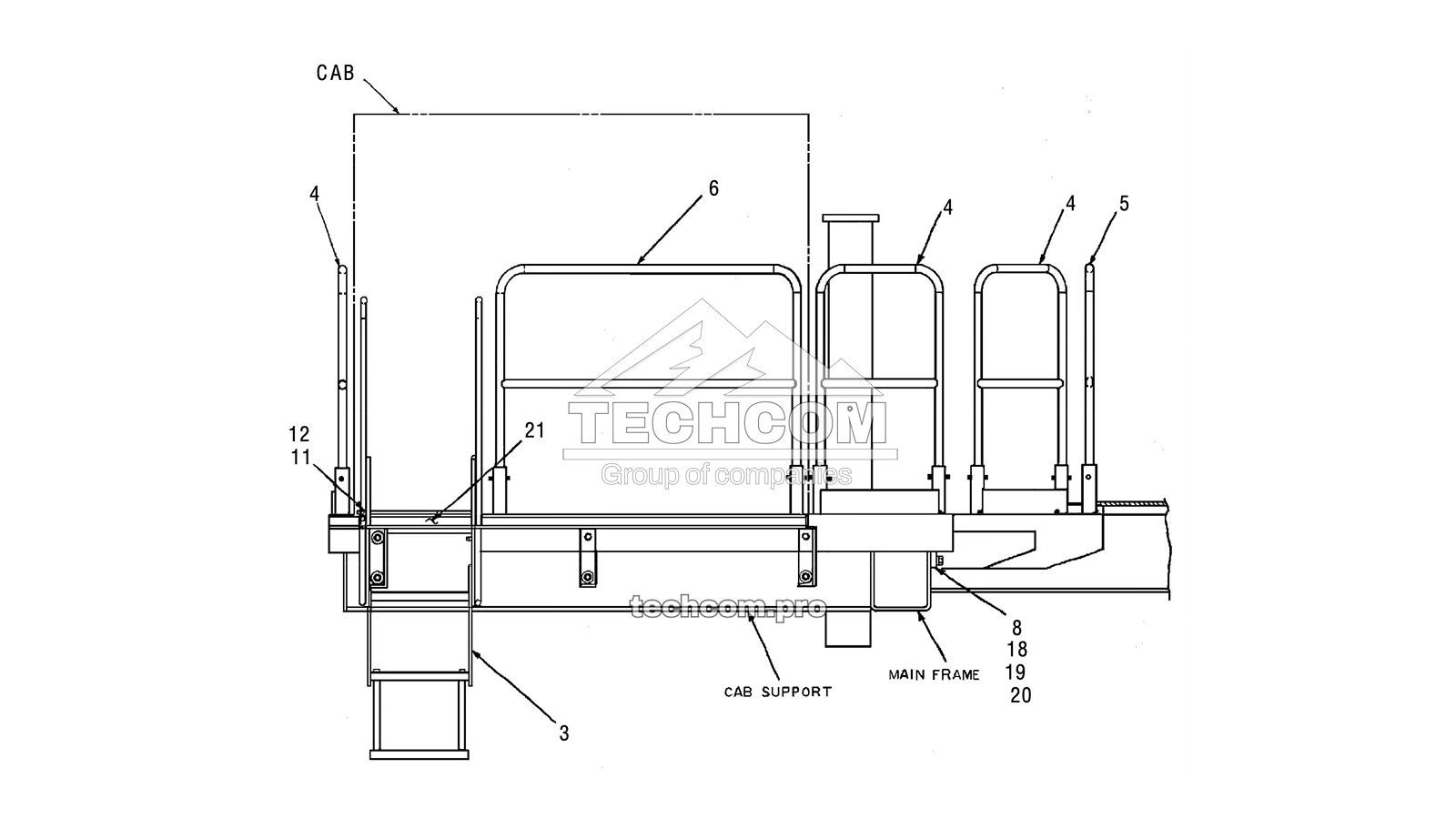

Деталь 57713034 (265713034) Платформа в сборе для буровой установки Epiroc DM45/50/L представляет собой модульный узел, обеспечивающий устойчивость конструкции и безопасный доступ для оператора. В комплект входят боковые и задние панели настила, складная лестница с поручнями, а также опоры, монтажные пластины и крепежные элементы. Все компоненты совместимы с серией DM45/50/L и рассчитаны на работу в тяжелых условиях открытых горных разработок.
| № Ref. | № детали | Альт. № | Описание |
|---|---|---|---|
| 001.0 | 57590788 | 2657590788 | Настил боковой DM45/50/L |
| 002.0 | 57590796 | 2657590796 | Настил задний DM45/50/L |
| 003.0 | 57724619 | 265724619 | Лестница со складным поручнем |
| – | 57664666 | 2657664666 | Лестница в сборе |
| – | 57664674 | 2657664674 | Поручень в сборе |
| 004.0 | 57533622 | 2657533622 | Поручень – 20 CNTDIST |
| 005.0 | 57424392 | 2657424392 | Поручень – 30 CNTDIST |
| 006.0 | 57424418 | 2657424418 | Поручень – 50 CNTDIST |
| 007.0 | 57588535 | 2657588535 | Кронштейн бокового настила |
| 008.0 | 57573958 | 2657573958 | Пластина крепления заднего настила |
| 009.0 | 95920674 | 2695920674 | Болт с шестигранной головкой |
| 010.0 | 95922894 | 2695922894 | Гайка шестигранная |
| 011.0 | 95937413 | 2695937413 | Шайба пружинная |
| 012.0 | 95958989 | 2695958989 | Винт 3/8–16 × 1–3/4 |
| 013.0 | 95104659 | 2695104659 | Винт 3/4–10 × 2–3/4 |
| 014.0 | 95922928 | 2695922928 | Гайка шестигранная |
| 015.0 | 95934691 | 2695934691 | Шайба пружинная |
| 016.0 | 95972246 | 2695972246 | Шайба плоская оцинкованная |
| 017.0 | 95104642 | 2695104642 | Винт 3/4–10 × 1–3/4 |
| 018.0 | 95934501 | 2695934501 | Болт с шестигранной головкой |
| 019.0 | 95209425 | 2695209425 | Шайба упорная 5/8 |
| 020.0 | 95094314 | 2695094314 | Шайба плоская широкая |
| 021.0 | 57711145 | 2657111145 | Крепление лестницы |
| – | 95934766 | 2695934766 | Шайба пружинная |
| – | 95928982 | 2695928982 | Винт 1/4–20 × 3/4 |
TechCom предлагает широкий каталог запчастей и сборочных узлов для буровой установки Epiroc DML, что позволяет снизить простои, повысить надежность и продлить срок службы техники. Смотреть все запчасти для Epiroc DML.
