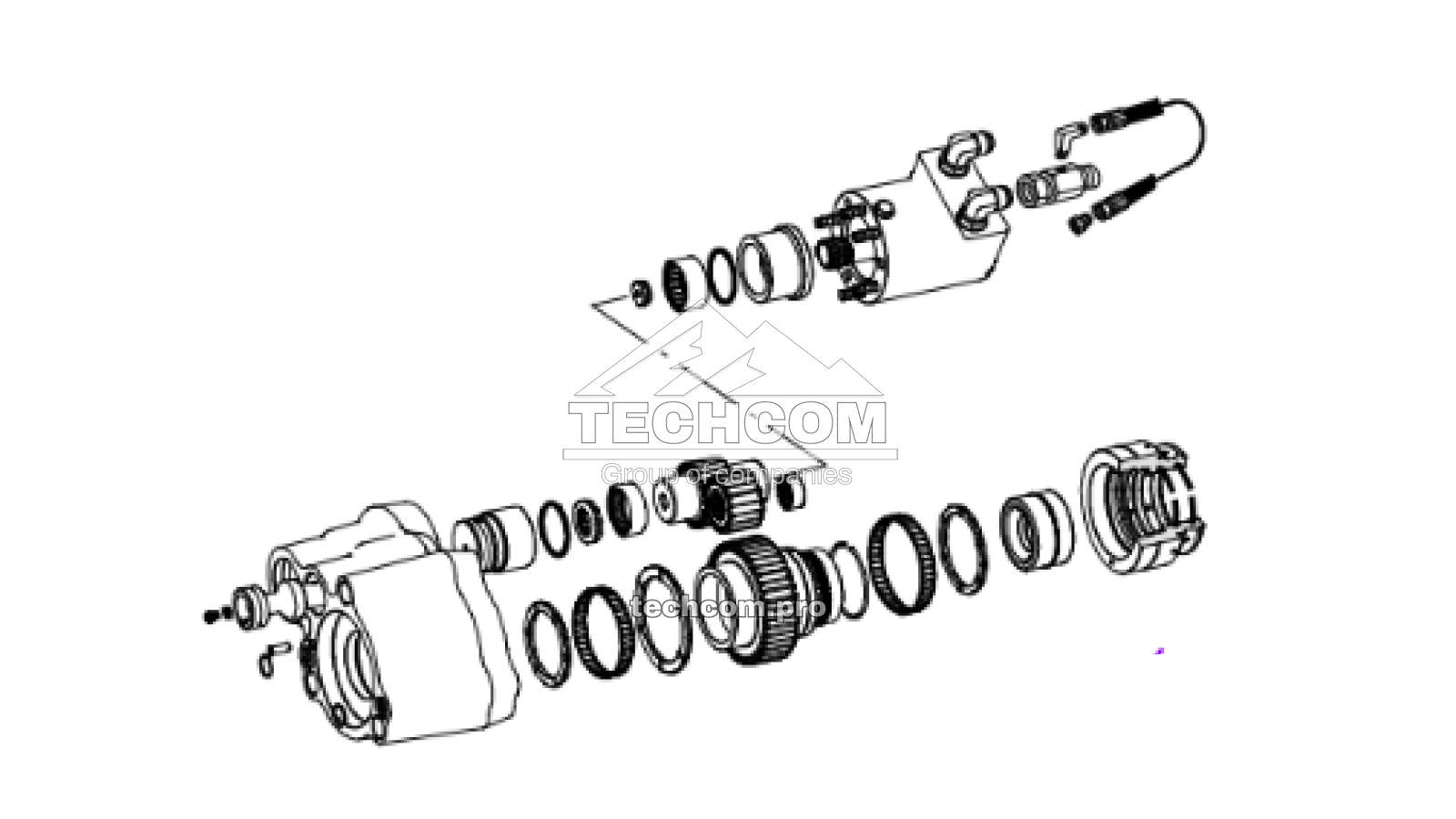

Узел вращения гидроперфоратора Montabert HC160
Узел вращения, используемый в гидроперфораторе Montabert HC160, отвечает за передачу крутящего момента на буровой инструмент. Данный узел включает зубчатые передачи, подшипники, уплотнительные элементы и крепёжные детали, обеспечивающие плавное вращение, равномерное распределение нагрузки и надёжную работу в условиях интенсивного бурения.

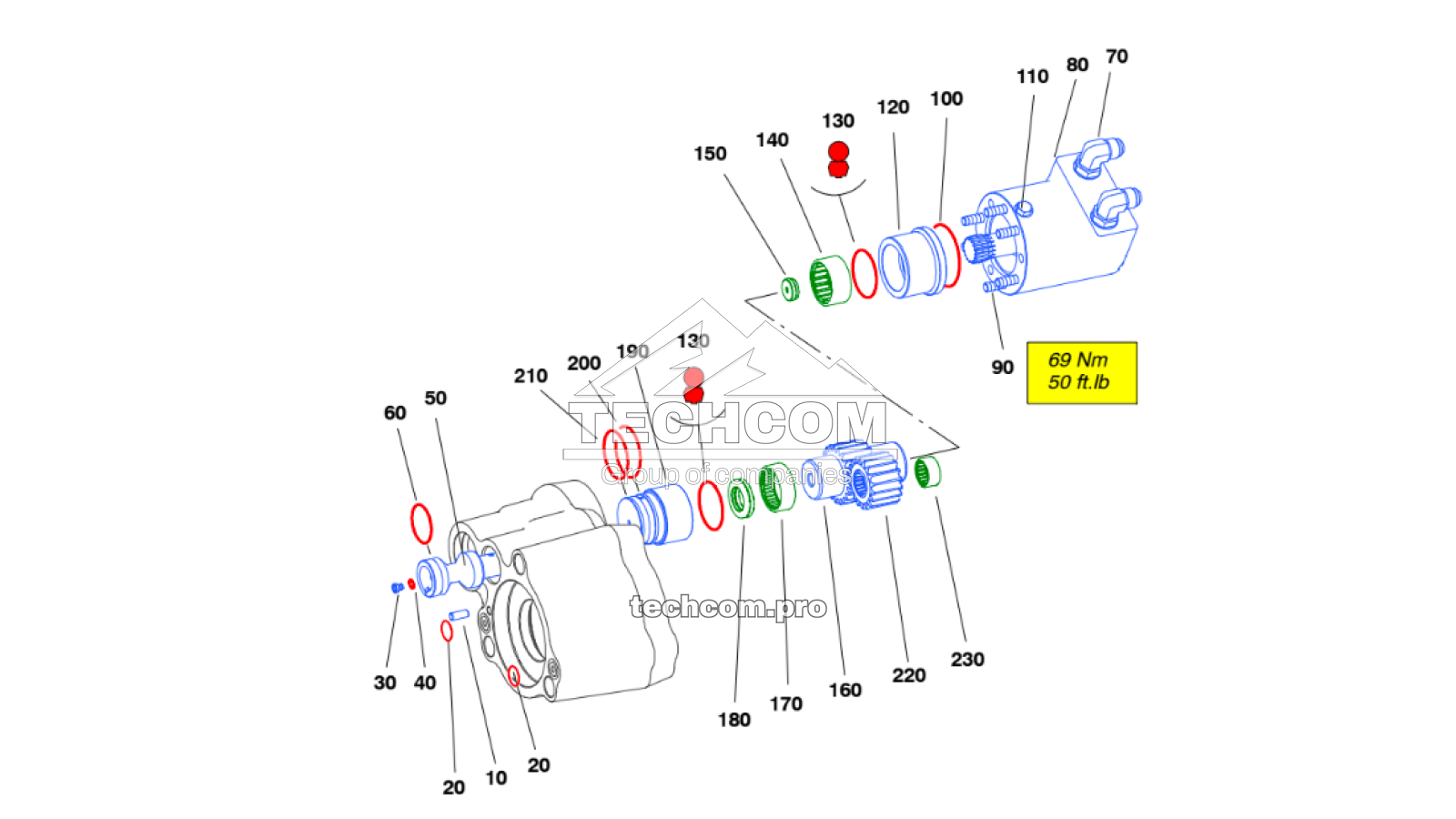

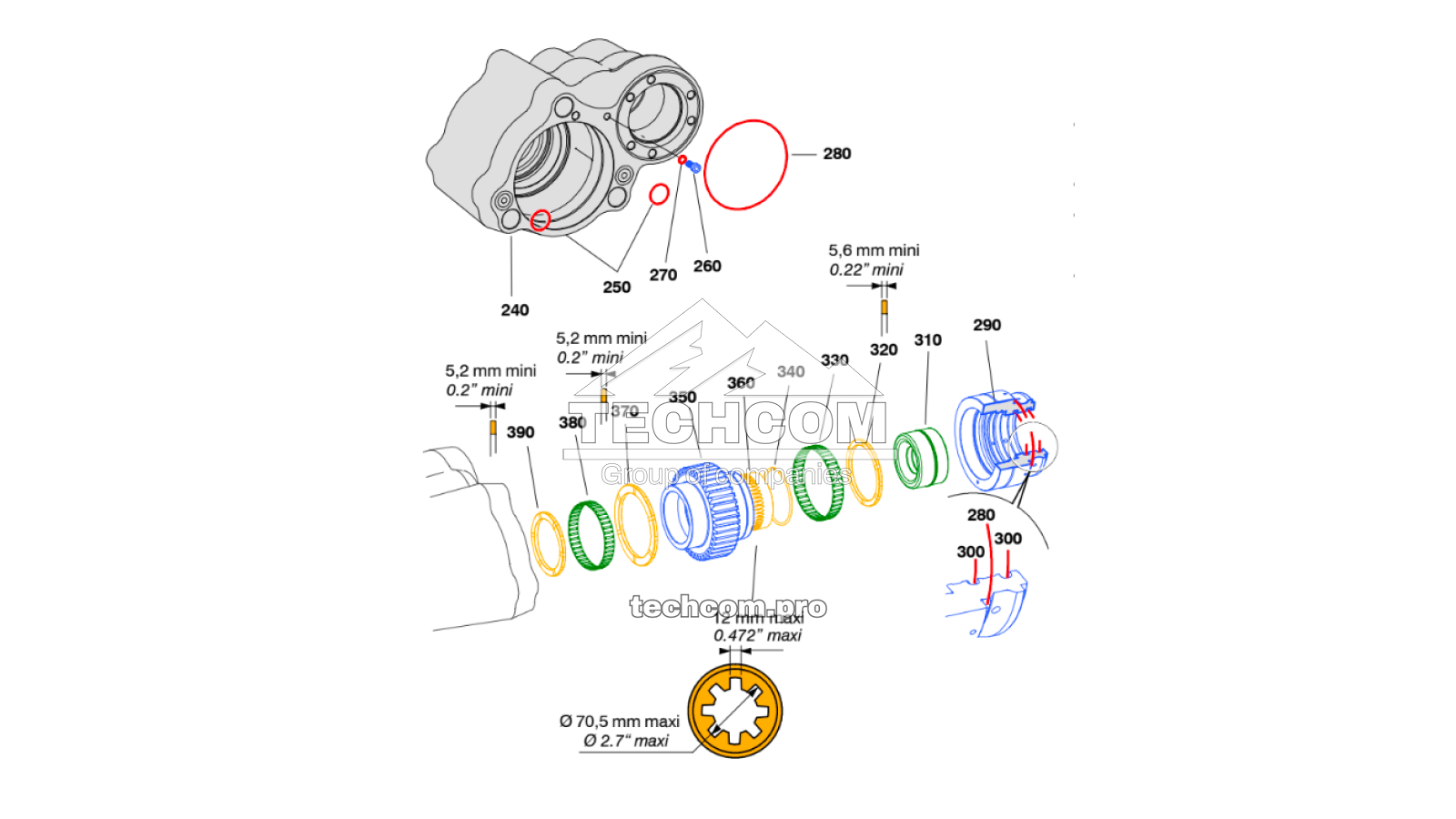

Состав узла вращения
| Поз. | № детали | Наименование | Кол-во | Примечание |
| 10 | 86223419 | Штифт | 1 | - |
| 20 | 86228996 | O-ring | 2 | Уплотнение |
| 30 | 86230240 | Винт с внутренним шестигранником M10 | 1 | Крепёжный элемент |
| 40 | 86241395 | Уплотнительное кольцо | 1 | Уплотнительный элемент |
| 50 | 86589900 | Зубчатый вал | 1 | - |
| 60 | 86301272 | O-ring | 1 | Уплотнение |
| 80 | 86656055 | Гидромотор C250 / C315 | 1 | Основной приводной узел |
| 90 | 86656576 | Болт шестигранный M12 | 6 | Крепёжный элемент |
| 100 | 86636123 | O-ring | 1 | Уплотнение |
| 110 | 86386885 | Резьбовая пробка | 1 | - |
| 120 | 86589918 | Втулка | 1 | - |
| 130 | 86640067 | Уплотнение | 2 | Уплотнительный элемент |
| 140 | 86577483 | Игольчатый подшипник | 1 | Подшипник |
| 150 | 86577533 | Кольцо | 1 | - |
| 160 | 86588373 | Зубчатое колесо мотора | 1 | Приводной элемент |
| 170 | 86577475 | Игольчатый подшипник | 1 | Подшипник |
| 180 | 86577491 | Упорный подшипник | 1 | - |
| 190 | 86589926 | Внутренняя втулка | 1 | - |
| 200 | 86223195 | O-ring | 1 | Уплотнение |
| 210 | 86279148 | O-ring | 1 | Уплотнение |
| 220 | 86503638 | Промежуточная шестерня | 1 | Передающий элемент |
| 230 | 86503646 | Игольчатый подшипник | 2 | Подшипник |
| 240 | 86586286 | Корпус вращения | 1 | Основной корпусной элемент |
| 250 | 86228996 | O-ring | 2 | Уплотнение |
| 260 | 86230240 | Винт с внутренним шестигранником M10 | 1 | Крепёжный элемент |
| 270 | 86241395 | Уплотнительное кольцо | 1 | Уплотнительный элемент |
| 280 | 86276169 | O-ring | 2 | Уплотнение |
| 290 | 86589546 | Задний подшипник | 1 | Подшипник |
| 300 | 86588092 | O-ring | 2 | Уплотнение |
| 310 | 86628880 | Упор хвостовика | 1 | - |
| 320 | 86599883 | Кольцо | 1 | - |
| 330 | 86503562 | Игольчатый подшипник | 1 | Подшипник |
| 340 | 86590155 | Стопорное кольцо | 1 | Фиксирующий элемент |
| 350 | 86588357 | Ведомая шестерня | 1 | Передающий элемент |
| 360 | 86588365 | Шлицевая гайка | 1 | Фиксирующий элемент |
| 370 | 86589660 | Кольцо | 1 | - |
| 380 | 86221603 | Игольчатый подшипник | 1 | Подшипник |
| 390 | 86589678 | Кольцо | 1 | - |
Ознакомьтесь с полным каталогом запчастей для Montabert HC160, чтобы подобрать оригинальные комплектующие и сервисные детали для обслуживания и ремонта узла вращения.
